“2019 年江苏省职业院校技能大赛”高职组计算机网络应用竞赛竞赛样题 A 卷 - 1 -

赛题说明一、竞赛内容分布模块一：无线网络规划与实施（15%）模块二：设备基础信息配置（10%）模块三：网络搭建与网络冗余备份方案部署（25%）模块四：移动互联网搭建与网优（15%）模块五：出口安全防护与远程接入（10%）模块六：云计算服务搭建与企业应用（20%）模块七：赛场规范和文档规范（5%）二、竞赛时间竞赛时间为 3 个小时。三、竞赛注意事项 1.竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信设备等进入赛场。 2.请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。 3.操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，不要拆动硬件连接。 4.比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。 - 2 -

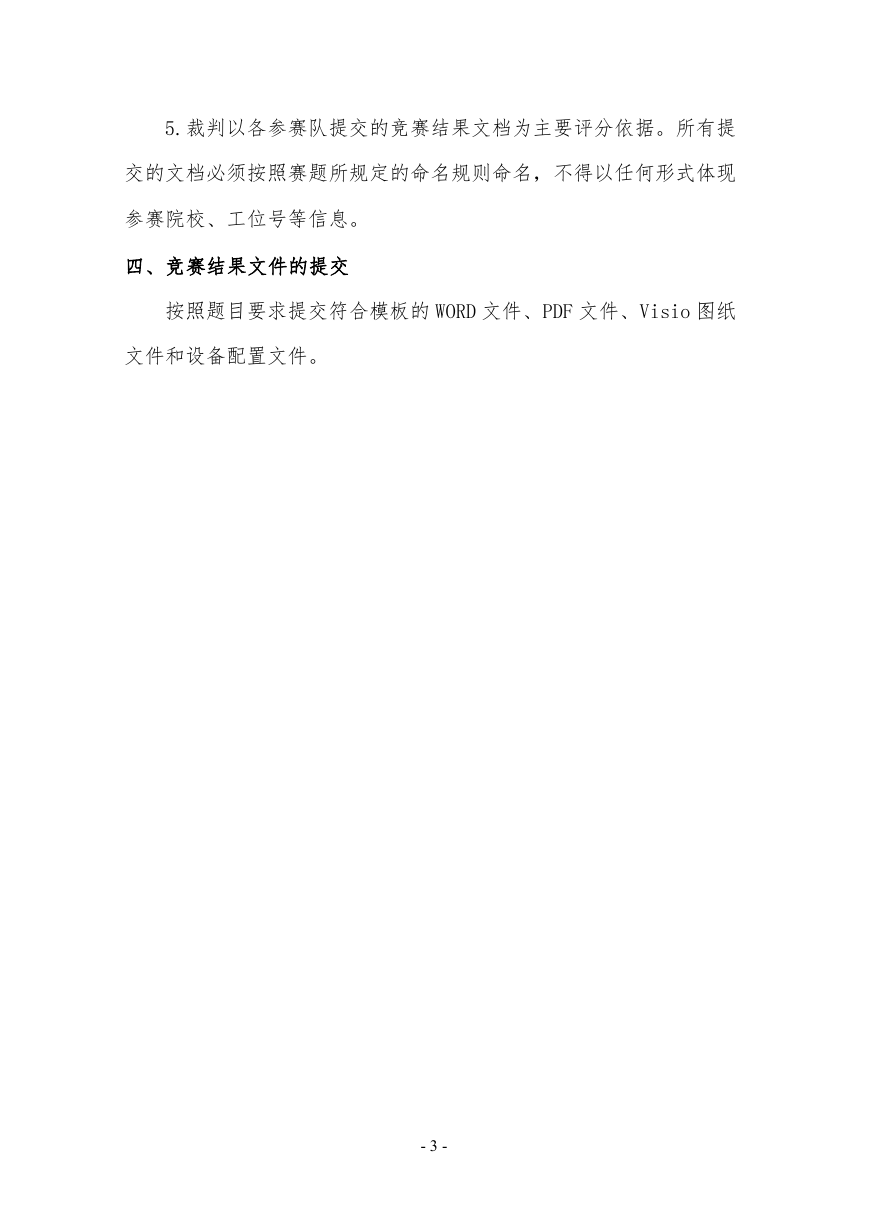

5.裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交的文档必须按照赛题所规定的命名规则命名，不得以任何形式体现参赛院校、工位号等信息。四、竞赛结果文件的提交按照题目要求提交符合模板的 WORD 文件、PDF 文件、Visio 图纸文件和设备配置文件。 - 3 -

第一部分：网络规划与实施注意事项  赛场提供一组云平台环境，已经安装好 JCOS 系统及导入虚拟机模板镜像（Windows Server 2008 R2 及 CentOS 7.0）。JCOS 系统的 IP 地址为 172.16.0.2。  考生通过 WEB 页面登录到 JCOS 系统中，基于模板镜像建立虚拟机并对虚拟机中的操作系统进行相关网络服务配置。JCOS 系统的登录用户名和密码都是 XX(现场提供)。  Windows 操作系统的管理员和 CentOS 的 root 用户的密码在创建云主机的时候自行设置，ODL 的虚拟机默认用户名密码都是 mininet，软件均已经安装在电脑中。  考生在 PC 机上通过 SecureCRT 软件配置网络设备，软件已经安装在电脑中。  竞赛结果文件的制作请参考“答题卡”文件夹中的“交换路由无线网关设备配置答题卡模板 x”、“云平台服务器配置答题卡模板 x”和“无线网络勘测设计答题卡”。请注意排版，文档排版得分将计入总成绩。设备及文档列表本竞赛中所使用的网络设备及线缆如下表所示：表 1-1 设备及线缆列表类别序号 1 硬件 2 硬件 3 硬件 4 硬件 5 硬件 6 硬件 7 硬件 8 硬件 9 硬件 10 硬件 11 硬件 12 硬件设备出口网关路由器数据中心交换机数据中心电源模块万兆堆叠模块三层交换机二层接入交换机无线控制器无线 AP 电源适配器串口接口模块串口线缆 13 硬件服务器 14 软件 15 软件云平台管理软件无线地勘系统型号 RG-EG2000F RG-RSR20-14E（LAB）/RSR20-X-28 RG-S6000C-48GT4XS-E RG-PA70I XG-SFP-CU1M/XG-SFP-AOC1M RG-S5750-24GT4XS-L RG-S2910-24GT4XS-E RG-WS6008 RG-AP520（W2）/RG-AP720-L RG-E-120（GE） RG-SIC-1HS/RG-SIC-2HS CAB-V.35DTE-V.35DCE 推荐 RG-UDS1022G 或同等配置的其他主流品牌服务器服务器最低配置要求 RG-JCOS 无线地勘系统数量 2 台 3 台 2 台 2 个 2 条 3 台 2 台 2 台 3 台 3 个 6 个 3 条若干台 2 套 1 套厂商锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷锐捷 - 4 -

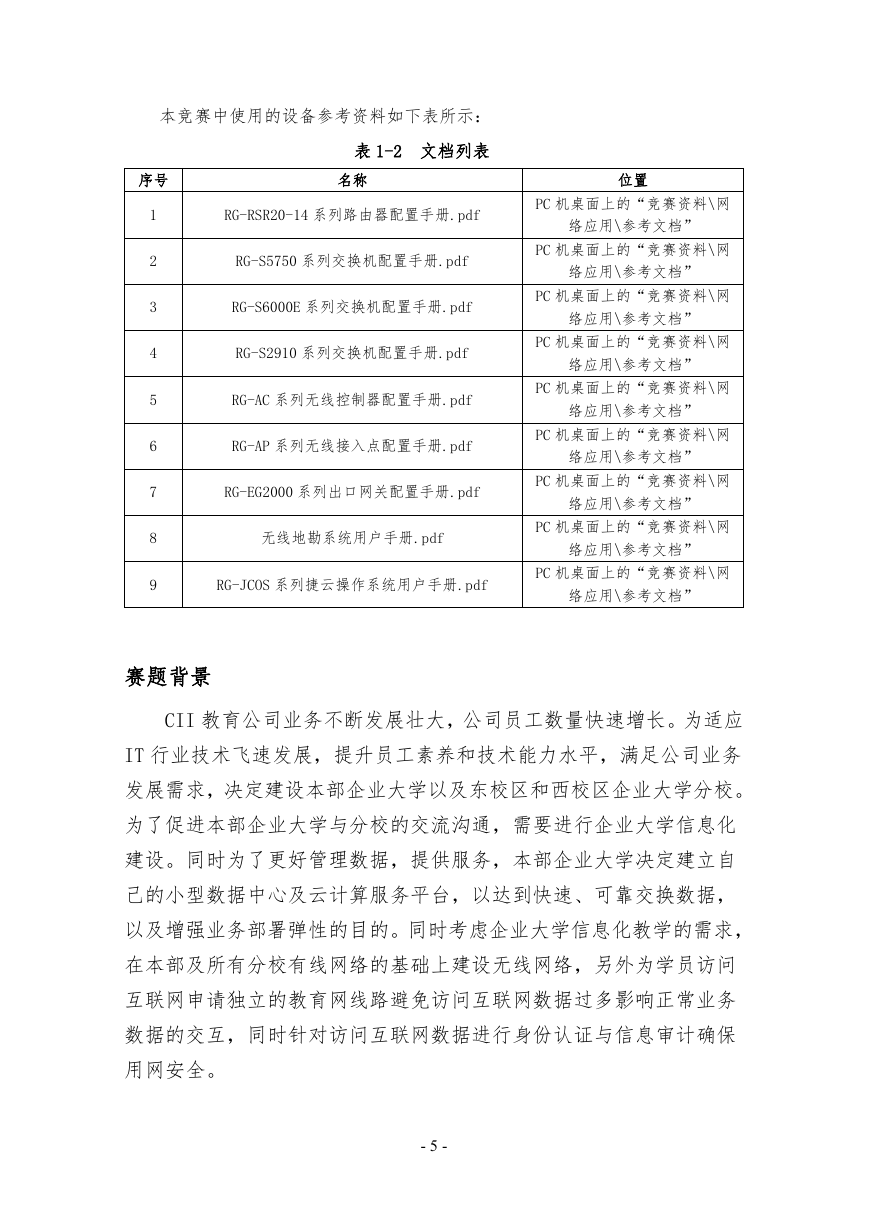

本竞赛中使用的设备参考资料如下表所示：表 1-2 文档列表序号名称位置 1 2 3 4 5 6 7 8 9 RG-RSR20-14 系列路由器配置手册.pdf RG-S5750 系列交换机配置手册.pdf RG-S6000E 系列交换机配置手册.pdf RG-S2910 系列交换机配置手册.pdf RG-AC 系列无线控制器配置手册.pdf RG-AP 系列无线接入点配置手册.pdf RG-EG2000 系列出口网关配置手册.pdf 无线地勘系统用户手册.pdf RG-JCOS 系列捷云操作系统用户手册.pdf PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” PC 机桌面上的“竞赛资料\网络应用\参考文档” 赛题背景 CII 教育公司业务不断发展壮大，公司员工数量快速增长。为适应 IT 行业技术飞速发展，提升员工素养和技术能力水平，满足公司业务发展需求，决定建设本部企业大学以及东校区和西校区企业大学分校。为了促进本部企业大学与分校的交流沟通，需要进行企业大学信息化建设。同时为了更好管理数据，提供服务，本部企业大学决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。同时考虑企业大学信息化教学的需求，在本部及所有分校有线网络的基础上建设无线网络，另外为学员访问互联网申请独立的教育网线路避免访问互联网数据过多影响正常业务数据的交互，同时针对访问互联网数据进行身份认证与信息审计确保用网安全。 - 5 -

模块一：无线网络规划与实施某研发基地最近在济南新租用了一栋综合商住两用楼用于公司临时办公，由于原楼层未进行信息化改造，考虑到是短期租用，公司信息部建议通过部署无线来实现网络接入，用于购置无线设备的预算为 10 万元。 1. 业务背景及需求：  楼宇的相关信息如下：建筑使用说明：该楼宇为一栋商住综合楼，可供公司员工住宿、办公和会议，目前该公司租用了一楼。建筑现场情况：该楼宇为室内无吊顶，原有强电布线室内外均采用了 pvc 线槽敷设。建筑物弱电间情况：该楼宇目前没有独立的弱电间，经同管理处协商，弱电间位置位于北面最右侧走廊，安装位置为在会议厅房间外，安装方式为壁挂式，整层建筑的平面布局图如下图所示。图 1-1 平面布局图  无线产品的参数与价格 - 6 -

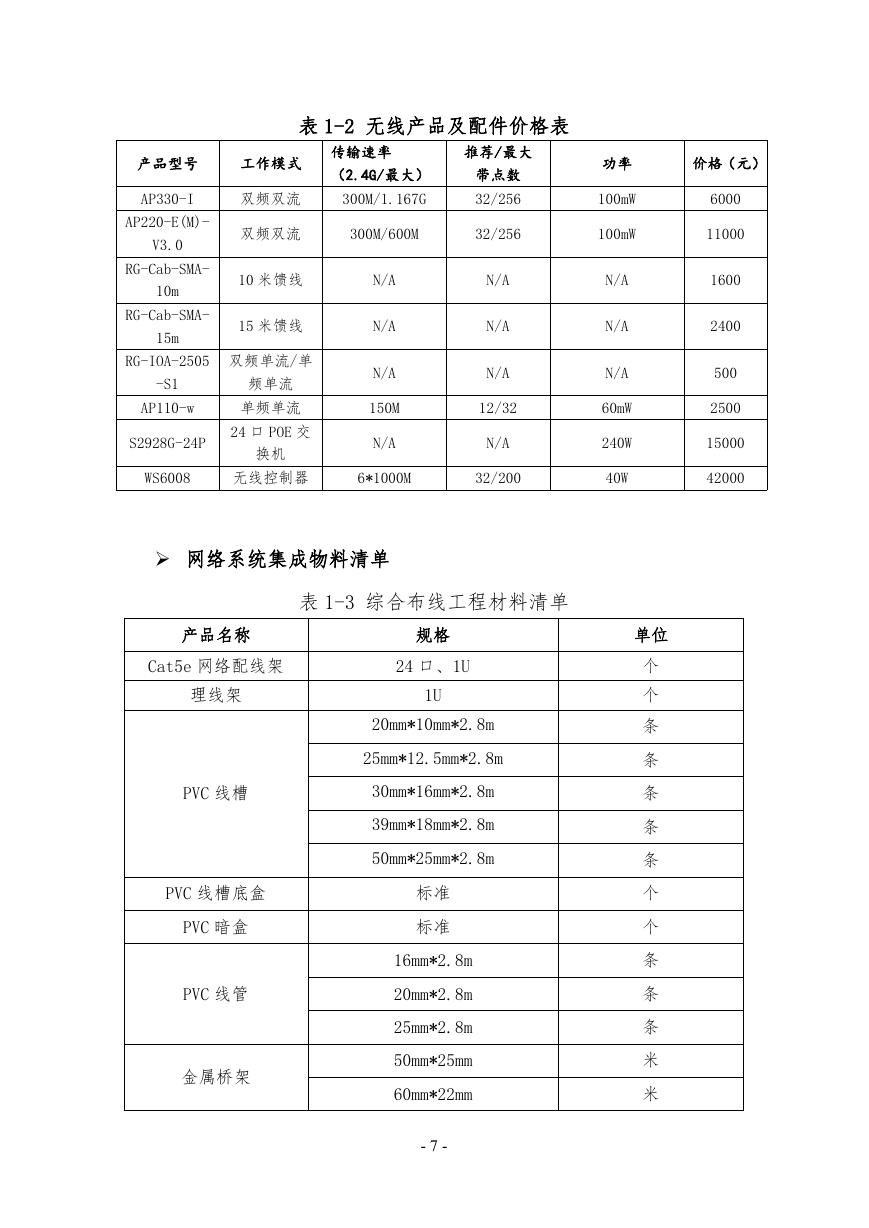

表 1-2 无线产品及配件价格表产品型号工作模式 AP330-I 双频双流传输速率（2.4G/最大） 300M/1.167G 推荐/最大带点数 32/256 双频双流 300M/600M 32/256 AP220-E(M)- V3.0 RG-Cab-SMA- 10m RG-Cab-SMA- 15m 10 米馈线 15 米馈线 RG-IOA-2505 双频单流/单 -S1 频单流 AP110-w 单频单流 S2928G-24P 24 口 POE 交换机 N/A N/A N/A 150M N/A N/A N/A N/A 12/32 N/A WS6008 无线控制器 6*1000M 32/200  网络系统集成物料清单表 1-3 综合布线工程材料清单产品名称 Cat5e 网络配线架理线架 PVC 线槽 PVC 线槽底盒 PVC 暗盒 PVC 线管金属桥架规格 24 口、1U 1U 20mm*10mm*2.8m 25mm*12.5mm*2.8m 30mm*16mm*2.8m 39mm*18mm*2.8m 50mm*25mm*2.8m 标准标准 16mm*2.8m 20mm*2.8m 25mm*2.8m 50mm*25mm 60mm*22mm - 7 - 功率 100mW 100mW N/A N/A N/A 60mW 240W 40W 价格（元） 6000 11000 1600 2400 500 2500 15000 42000 单位个个条条条条条个个条条条米米

Cat5e 网线 Cat5e 水晶头机柜机柜 305 米/箱 100 个/盒 6U 12U 箱盒个个 2. 无线业务规划  无线地勘部分根据提供的建筑平面布局图、项目预算（设备经费）和业务需求进行 AP 的规划与设计，通过无线地勘软件进行 AP 点位设计和无线信号仿真，确保无线信号全覆盖（厨房、厕所、楼梯间和电梯区域无须覆盖）。然后进一步做无线信道规划，并输出该层无线 AP 点位示意图、无线热图和网络设备清单。 1）绘制 AP 点位图（包括：AP 型号、编号、信道等信息，其中信道采用 2.4G 的 1、6、11 三个信道进行规划），AP 点位参考示意图如下。 2）使用无线地勘软件，输出 AP 点位图的 2.4G 信号仿真热图（仿真信号强度要求大于-65db），参考示意图如下。 - 8 -
