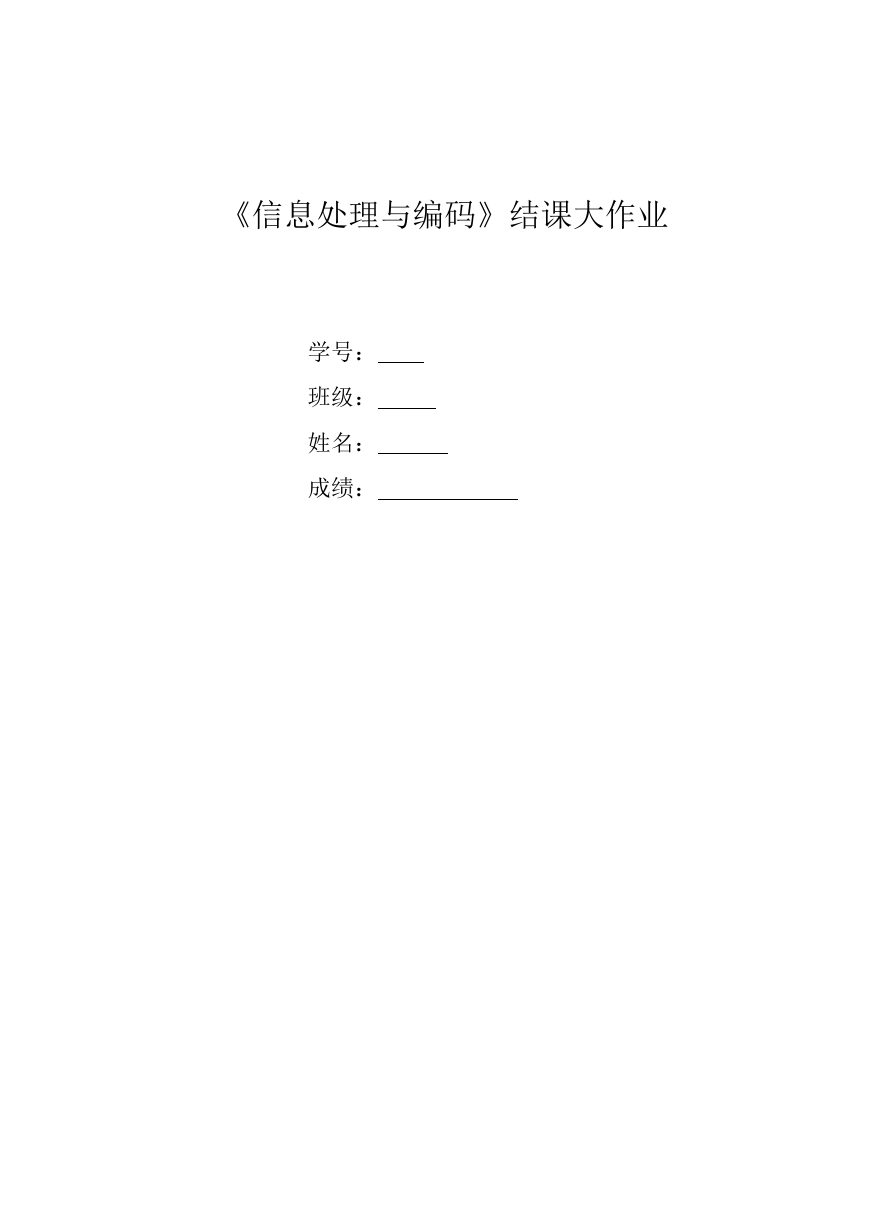

《信息处理与编码》结课大作业 学号： 班级： 姓名： 成绩： 

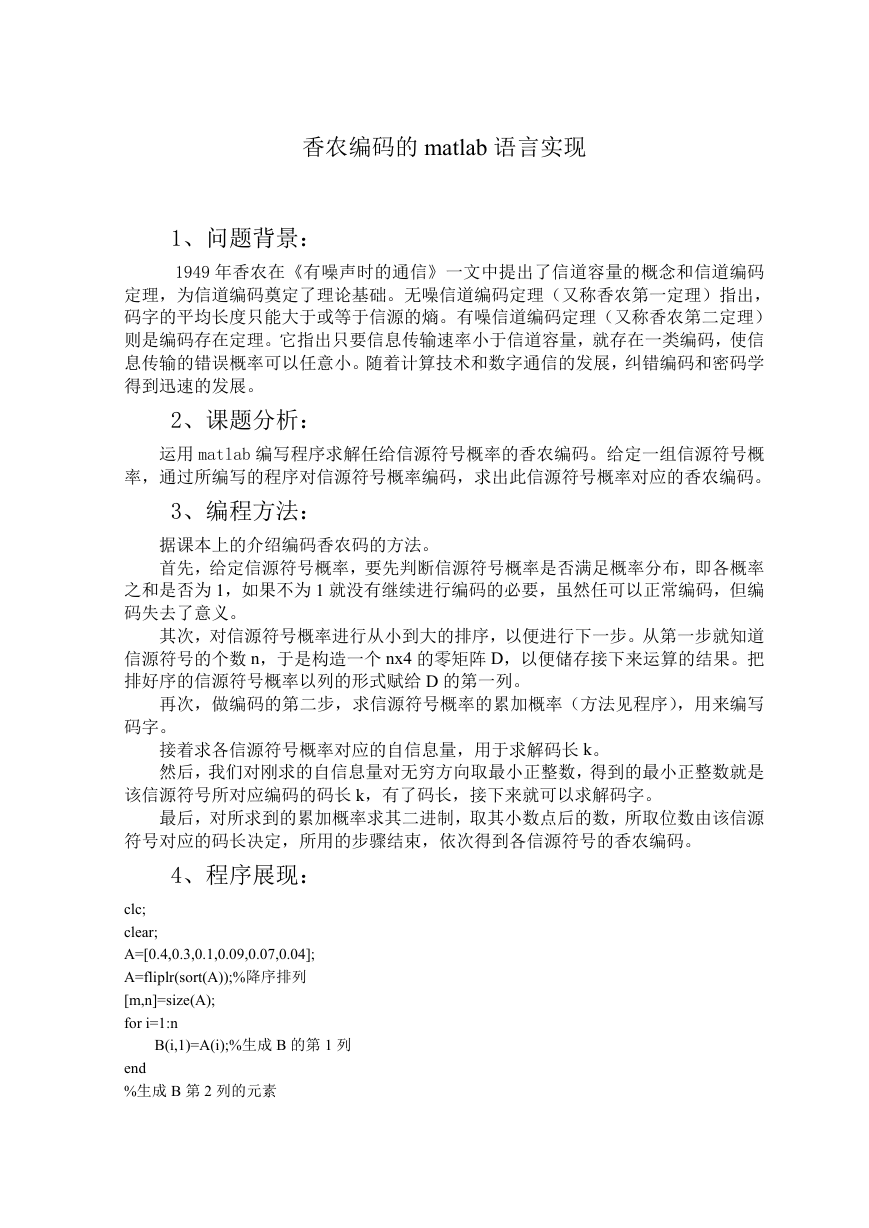

香农编码的 matlab 语言实现 1、问题背景： 1949 年香农在《有噪声时的通信》一文中提出了信道容量的概念和信道编码 定理，为信道编码奠定了理论基础。无噪信道编码定理（又称香农第一定理）指出， 码字的平均长度只能大于或等于信源的熵。有噪信道编码定理（又称香农第二定理） 则是编码存在定理。它指出只要信息传输速率小于信道容量，就存在一类编码，使信 息传输的错误概率可以任意小。随着计算技术和数字通信的发展，纠错编码和密码学 得到迅速的发展。 2、课题分析： 运用 matlab 编写程序求解任给信源符号概率的香农编码。给定一组信源符号概 率，通过所编写的程序对信源符号概率编码，求出此信源符号概率对应的香农编码。 3、编程方法： 据课本上的介绍编码香农码的方法。 首先，给定信源符号概率，要先判断信源符号概率是否满足概率分布，即各概率 之和是否为 1，如果不为 1 就没有继续进行编码的必要，虽然任可以正常编码，但编 码失去了意义。 其次，对信源符号概率进行从小到大的排序，以便进行下一步。从第一步就知道 信源符号的个数 n，于是构造一个 nx4 的零矩阵 D，以便储存接下来运算的结果。把 排好序的信源符号概率以列的形式赋给 D 的第一列。 再次，做编码的第二步，求信源符号概率的累加概率（方法见程序），用来编写 码字。 接着求各信源符号概率对应的自信息量，用于求解码长 k。 然后，我们对刚求的自信息量对无穷方向取最小正整数，得到的最小正整数就是 该信源符号所对应编码的码长 k，有了码长，接下来就可以求解码字。 最后，对所求到的累加概率求其二进制，取其小数点后的数，所取位数由该信源 符号对应的码长决定，所用的步骤结束，依次得到各信源符号的香农编码。 4、程序展现： clc; clear; A=[0.4,0.3,0.1,0.09,0.07,0.04]; A=fliplr(sort(A));%降序排列 [m,n]=size(A); for i=1:n B(i,1)=A(i);%生成 B 的第 1 列 end %生成 B 第 2 列的元素 

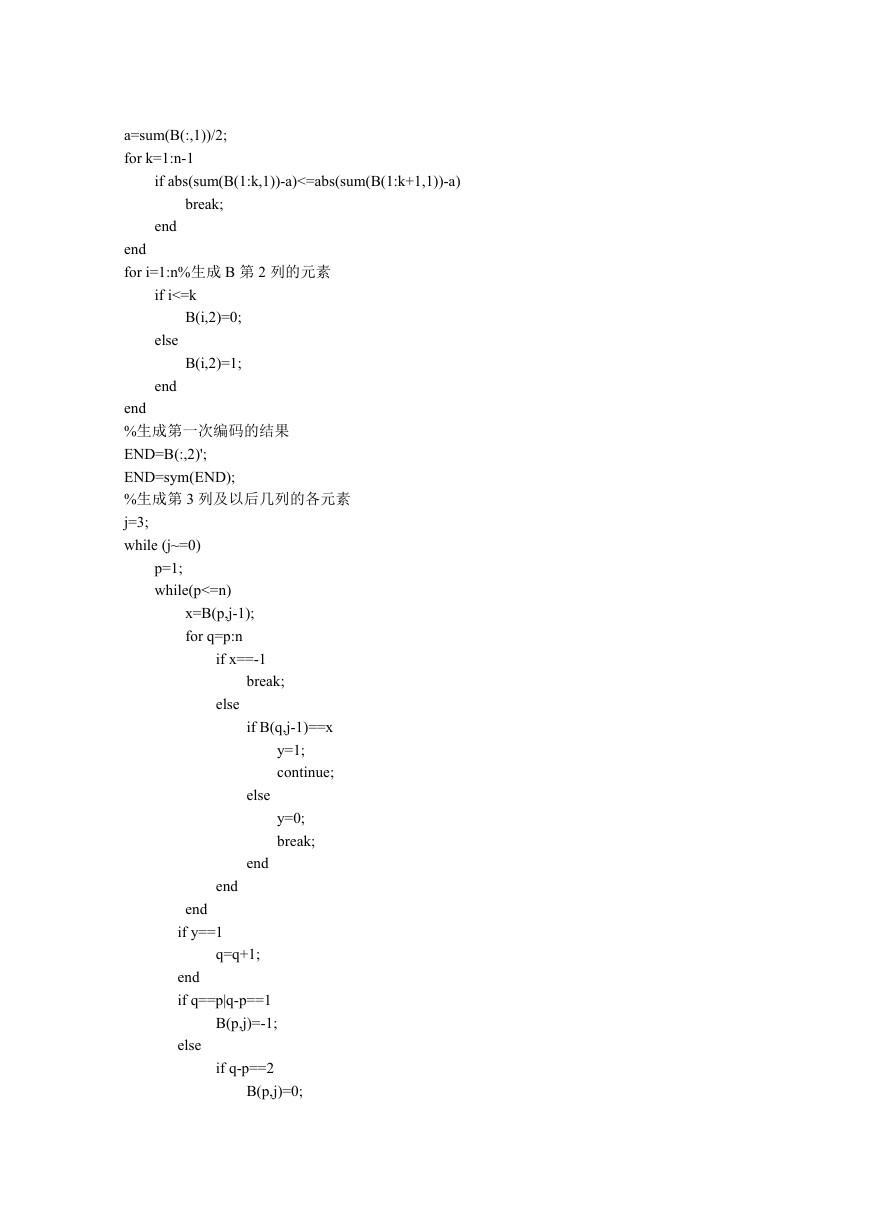

a=sum(B(:,1))/2; for k=1:n-1 if abs(sum(B(1:k,1))-a)<=abs(sum(B(1:k+1,1))-a) break; end end for i=1:n%生成 B 第 2 列的元素 if i<=k B(i,2)=0; B(i,2)=1; else end end %生成第一次编码的结果 END=B(:,2)'; END=sym(END); %生成第 3 列及以后几列的各元素 j=3; while (j~=0) p=1; while(p<=n) x=B(p,j-1); for q=p:n if x==-1 break; else if B(q,j-1)==x y=1; continue; else end y=0; break; end end if y==1 q=q+1; end if q==p|q-p==1 B(p,j)=-1; else if q-p==2 B(p,j)=0; 

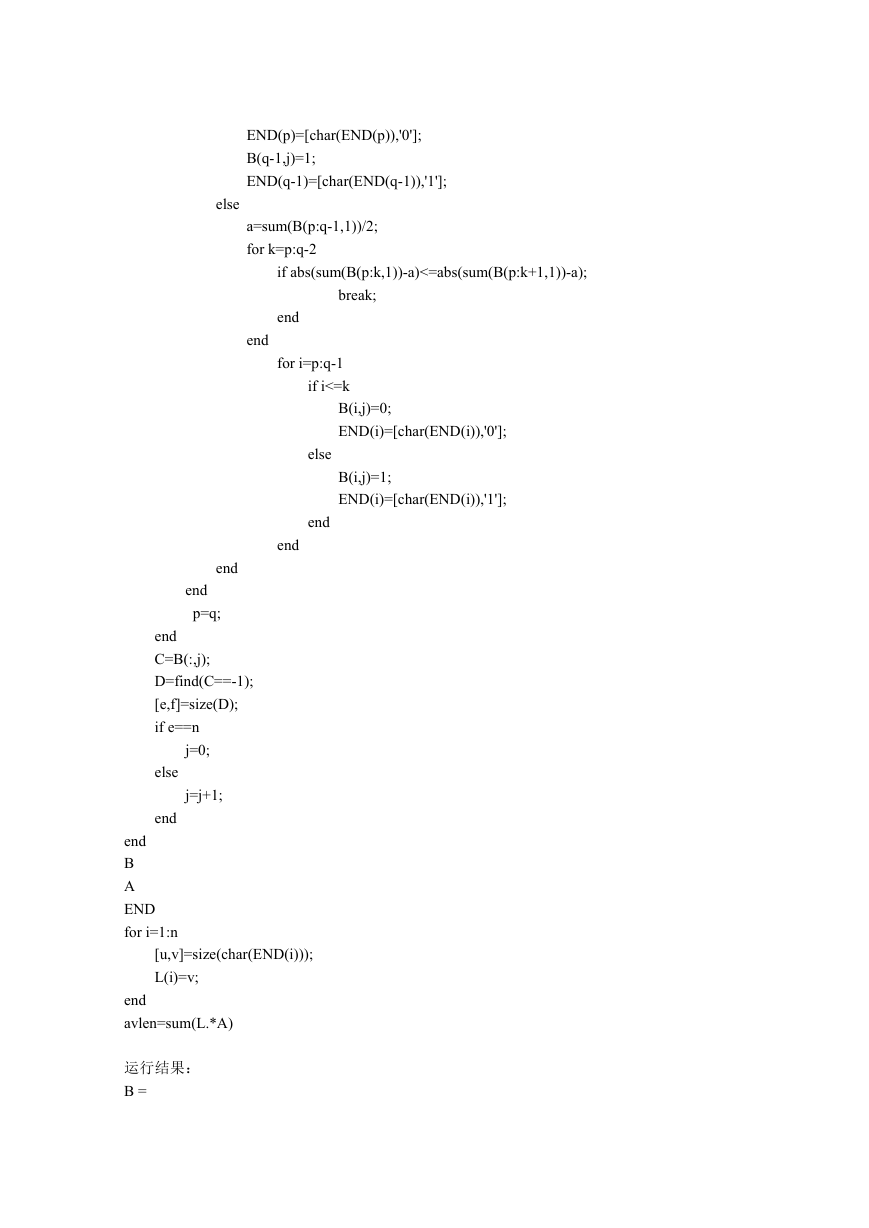

END(p)=[char(END(p)),'0']; B(q-1,j)=1; END(q-1)=[char(END(q-1)),'1']; else a=sum(B(p:q-1,1))/2; for k=p:q-2 if abs(sum(B(p:k,1))-a)<=abs(sum(B(p:k+1,1))-a); break; end end for i=p:q-1 if i<=k B(i,j)=0; END(i)=[char(END(i)),'0']; B(i,j)=1; END(i)=[char(END(i)),'1']; else end end end end p=q; end C=B(:,j); D=find(C==-1); [e,f]=size(D); if e==n j=0; j=j+1; else end end B A END for i=1:n [u,v]=size(char(END(i))); L(i)=v; end avlen=sum(L.*A) 运行结果： B = 

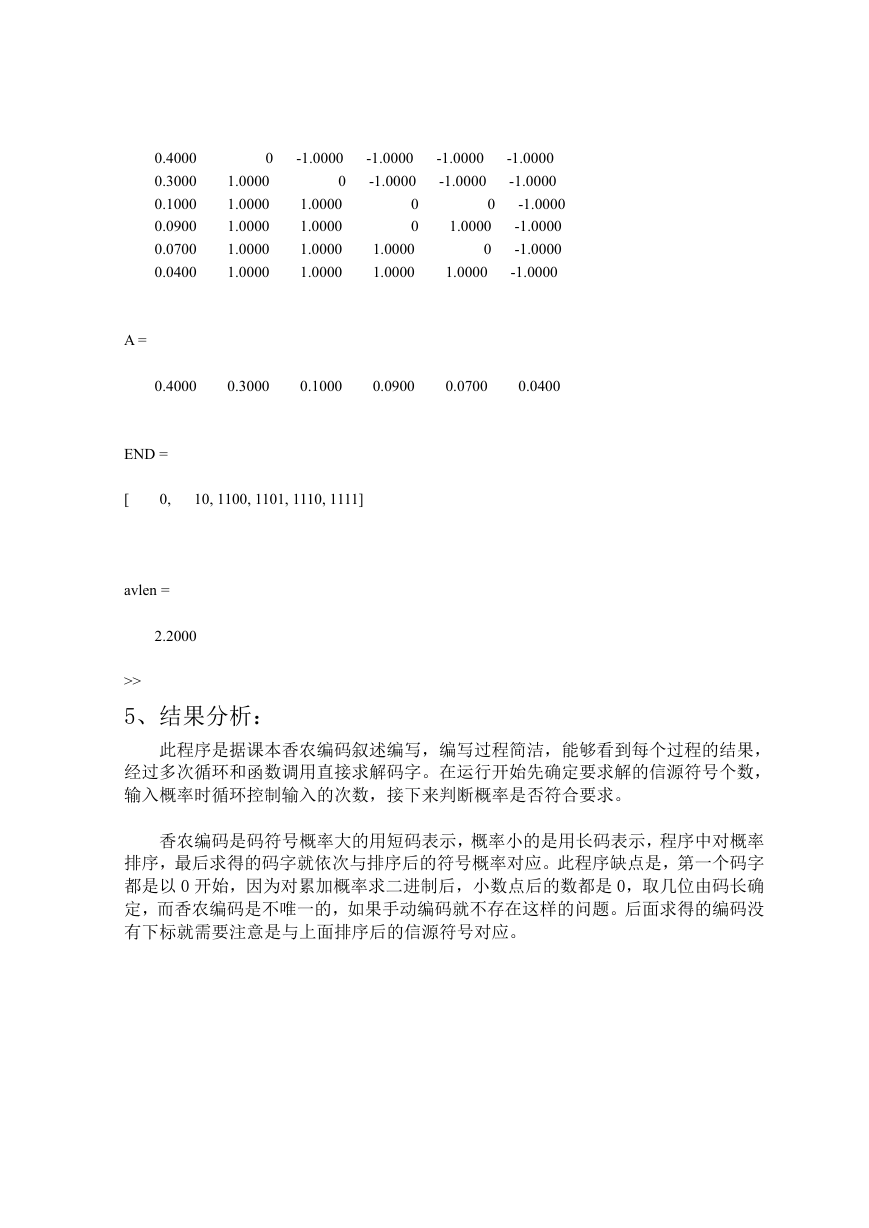

0.4000 0.3000 0.1000 0.0900 0.0700 0.0400 0 1.0000 1.0000 1.0000 1.0000 1.0000 -1.0000 0 1.0000 1.0000 1.0000 1.0000 -1.0000 -1.0000 0 0 1.0000 1.0000 -1.0000 -1.0000 0 1.0000 0 1.0000 -1.0000 -1.0000 -1.0000 -1.0000 -1.0000 -1.0000 A = 0.4000 0.3000 0.1000 0.0900 0.0700 0.0400 END = [ 0, 10, 1100, 1101, 1110, 1111] avlen = 2.2000 >> 5、结果分析： 此程序是据课本香农编码叙述编写，编写过程简洁，能够看到每个过程的结果， 经过多次循环和函数调用直接求解码字。在运行开始先确定要求解的信源符号个数， 输入概率时循环控制输入的次数，接下来判断概率是否符合要求。 香农编码是码符号概率大的用短码表示，概率小的是用长码表示，程序中对概率 排序，最后求得的码字就依次与排序后的符号概率对应。此程序缺点是，第一个码字 都是以 0 开始，因为对累加概率求二进制后，小数点后的数都是 0，取几位由码长确 定，而香农编码是不唯一的，如果手动编码就不存在这样的问题。后面求得的编码没 有下标就需要注意是与上面排序后的信源符号对应。
