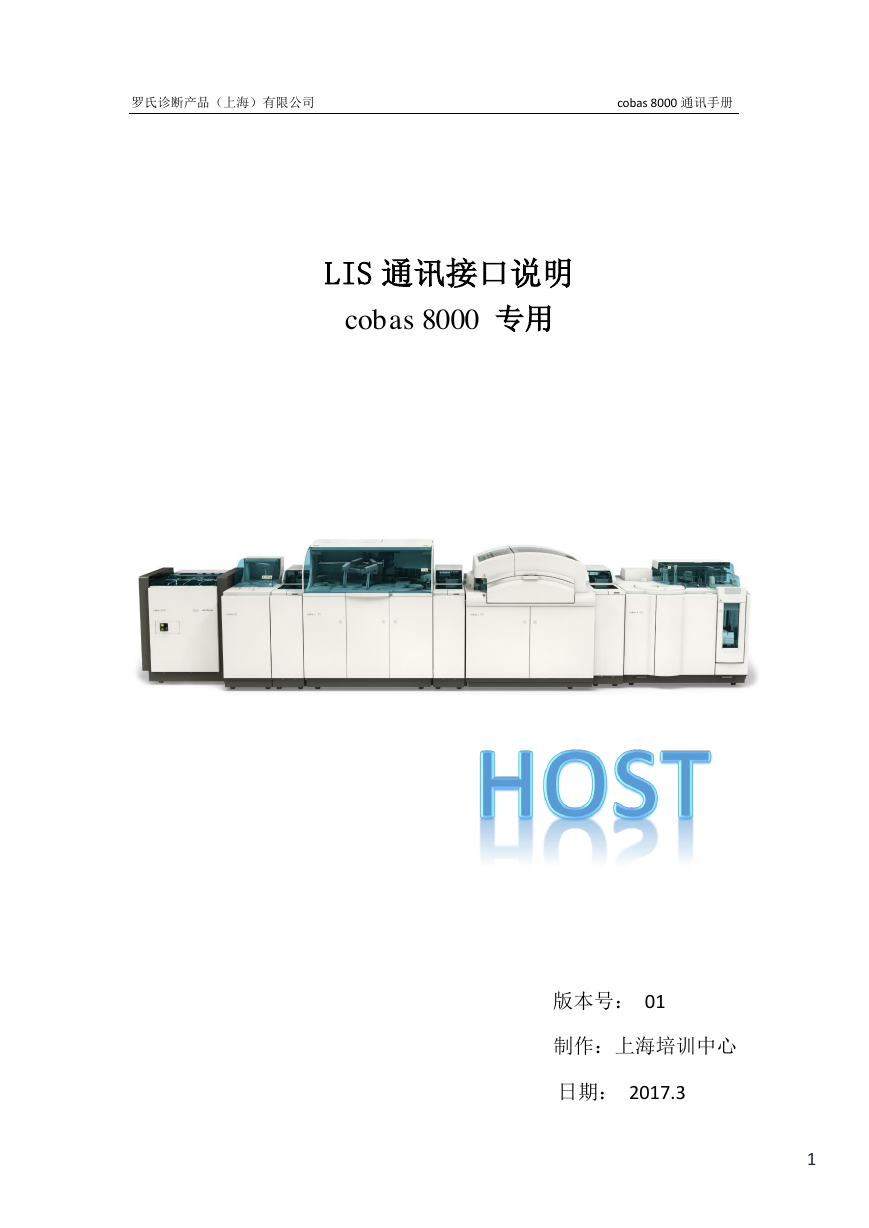

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册 LIS 通讯接口说明 cobas 8000 专用 1 版本号： 01 制作：上海培训中心日期： 2017.3

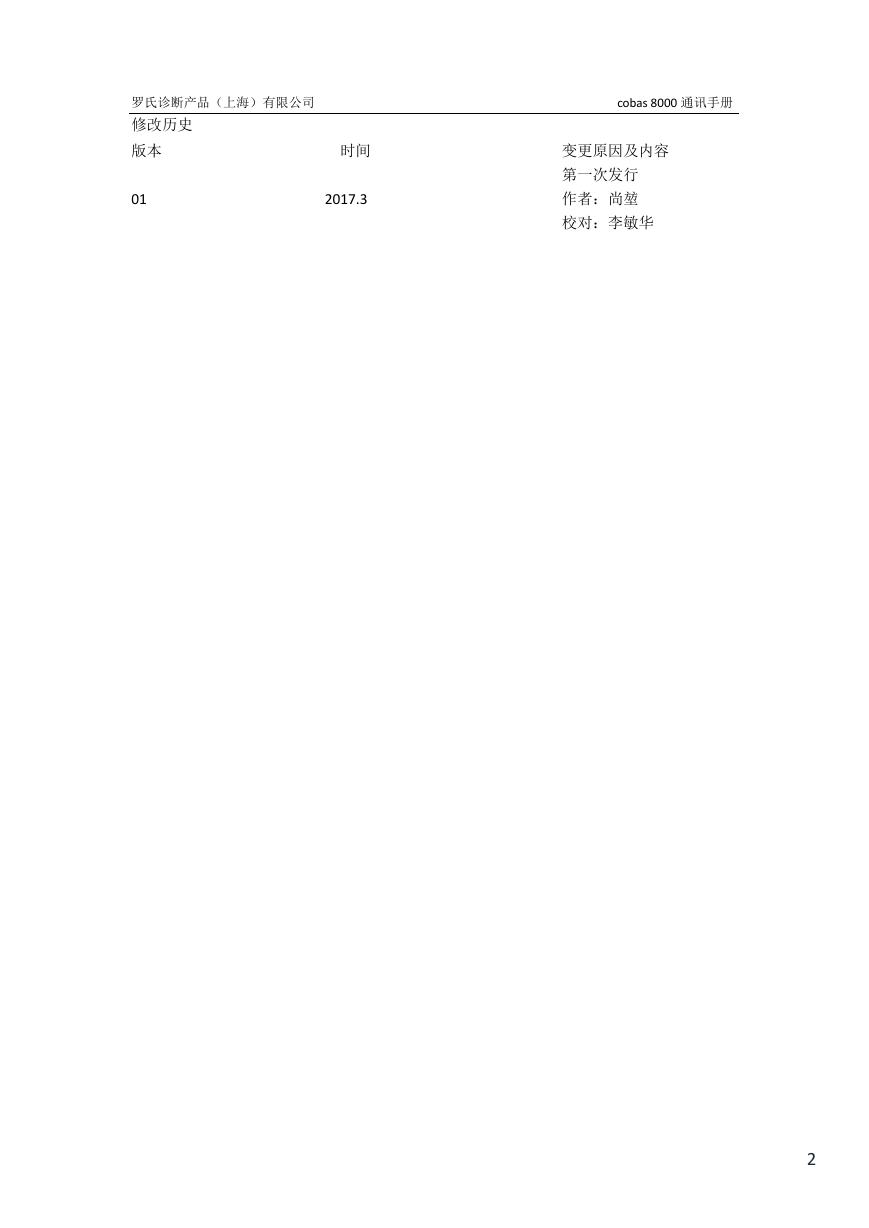

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册修改历史版本时间 01 2017.3 变更原因及内容第一次发行作者：尚堃校对：李敏华 2

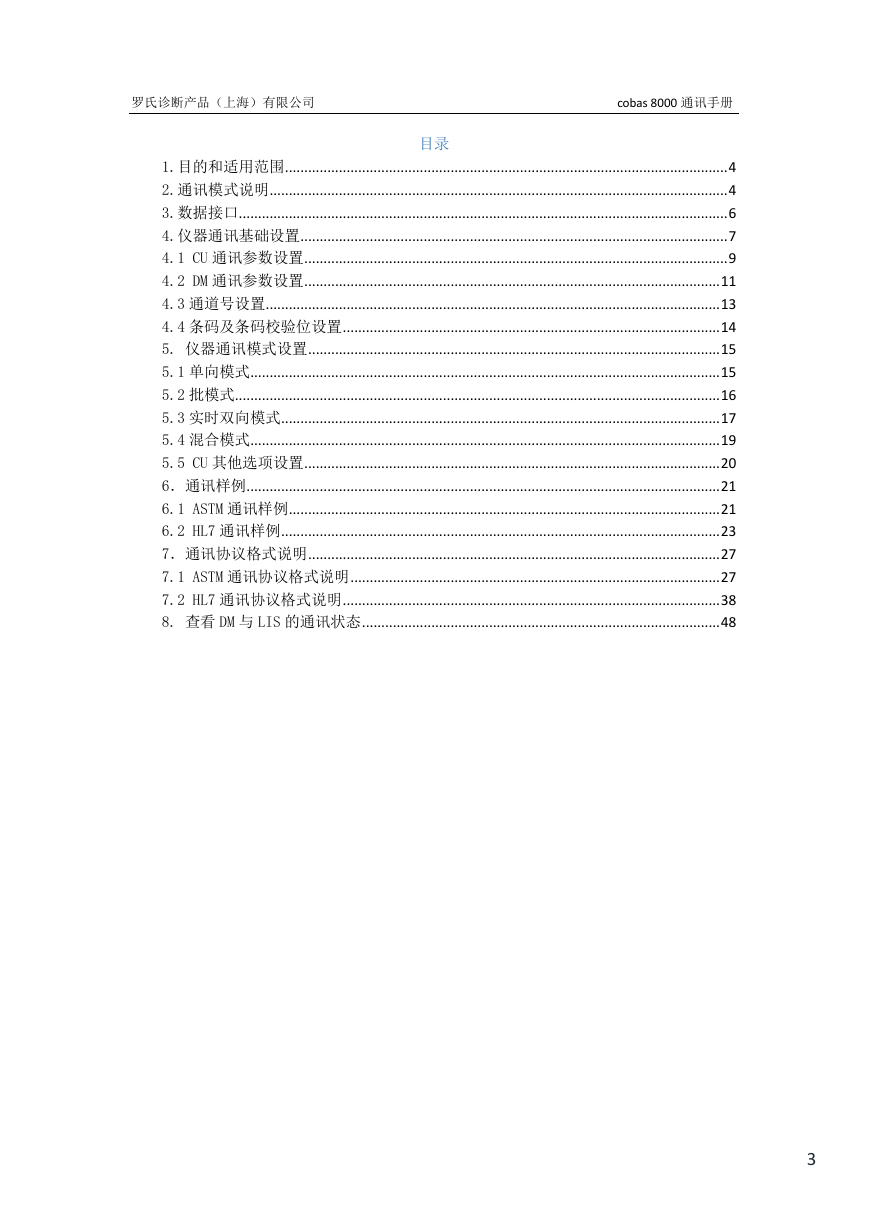

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册目录 1.目的和适用范围 ................................................................................................................... 4 2.通讯模式说明 ....................................................................................................................... 4 3.数据接口 ............................................................................................................................... 6 4.仪器通讯基础设置 ............................................................................................................... 7 4.1 CU 通讯参数设置 .............................................................................................................. 9 4.2 DM 通讯参数设置 ............................................................................................................ 11 4.3 通道号设置 ...................................................................................................................... 13 4.4 条码及条码校验位设置 .................................................................................................. 14 5. 仪器通讯模式设置 ........................................................................................................... 15 5.1 单向模式 .......................................................................................................................... 15 5.2 批模式 .............................................................................................................................. 16 5.3 实时双向模式 .................................................................................................................. 17 5.4 混合模式 .......................................................................................................................... 19 5.5 CU 其他选项设置 ............................................................................................................ 20 6．通讯样例 ........................................................................................................................... 21 6.1 ASTM 通讯样例 ................................................................................................................ 21 6.2 HL7 通讯样例 .................................................................................................................. 23 7．通讯协议格式说明 ........................................................................................................... 27 7.1 ASTM 通讯协议格式说明 ................................................................................................ 27 7.2 HL7 通讯协议格式说明 .................................................................................................. 38 8. 查看 DM 与 LIS 的通讯状态 ............................................................................................. 48 3

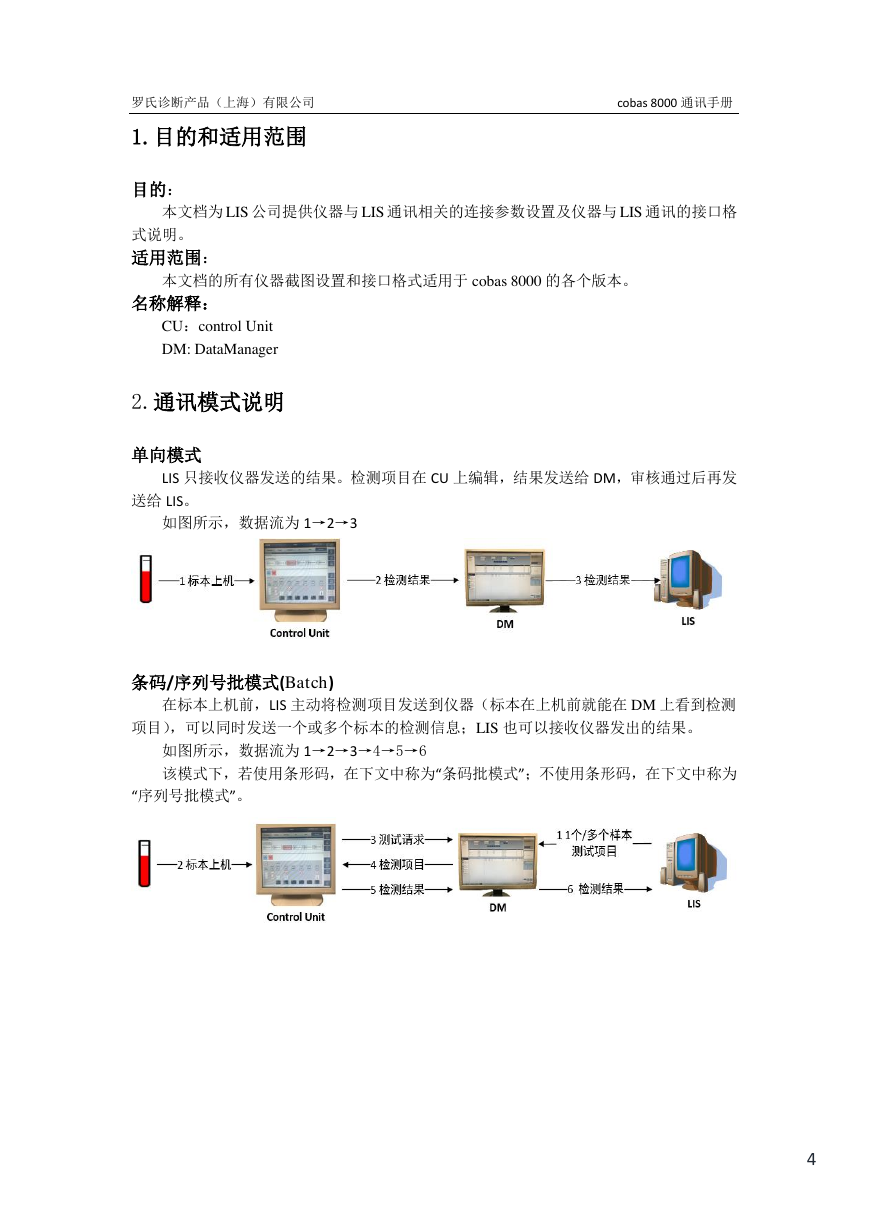

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册 1.目的和适用范围目的：本文档为 LIS 公司提供仪器与 LIS 通讯相关的连接参数设置及仪器与 LIS 通讯的接口格式说明。适用范围：本文档的所有仪器截图设置和接口格式适用于 cobas 8000 的各个版本。名称解释： CU：control Unit DM: DataManager 2.通讯模式说明单向模式 LIS 只接收仪器发送的结果。检测项目在 CU 上编辑，结果发送给 DM，审核通过后再发送给 LIS。如图所示，数据流为 1→2→3 条码/序列号批模式(Batch) 在标本上机前，LIS 主动将检测项目发送到仪器（标本在上机前就能在 DM 上看到检测项目），可以同时发送一个或多个标本的检测信息；LIS 也可以接收仪器发出的结果。如图所示，数据流为 1→2→3→4→5→6 该模式下，若使用条形码，在下文中称为“条码批模式”；不使用条形码，在下文中称为 “序列号批模式”。 4

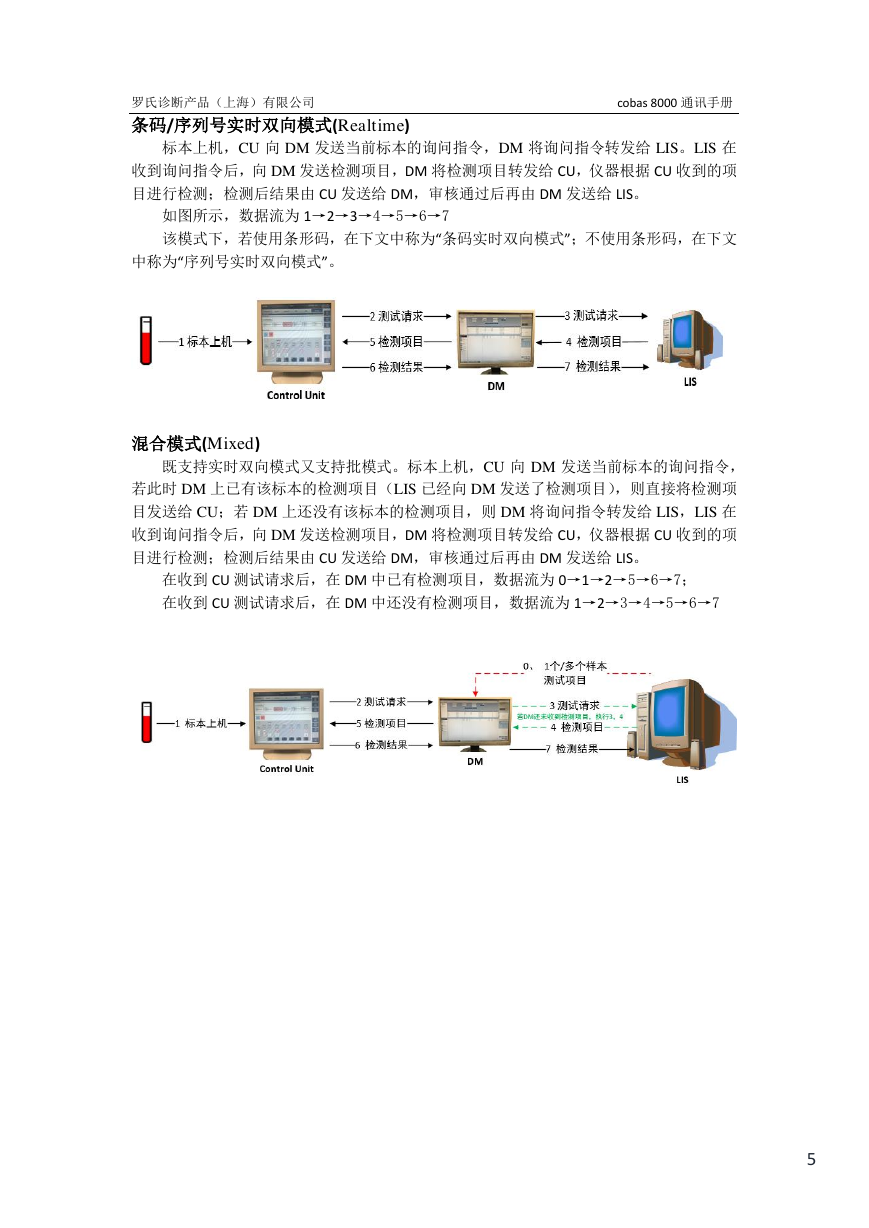

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册条码/序列号实时双向模式(Realtime) 标本上机，CU 向 DM 发送当前标本的询问指令，DM 将询问指令转发给 LIS。LIS 在收到询问指令后，向 DM 发送检测项目，DM 将检测项目转发给 CU，仪器根据 CU 收到的项目进行检测；检测后结果由 CU 发送给 DM，审核通过后再由 DM 发送给 LIS。如图所示，数据流为 1→2→3→4→5→6→7 该模式下，若使用条形码，在下文中称为“条码实时双向模式”；不使用条形码，在下文中称为“序列号实时双向模式”。混合模式(Mixed) 既支持实时双向模式又支持批模式。标本上机，CU 向 DM 发送当前标本的询问指令，若此时 DM 上已有该标本的检测项目（LIS 已经向 DM 发送了检测项目），则直接将检测项目发送给 CU；若 DM 上还没有该标本的检测项目，则 DM 将询问指令转发给 LIS，LIS 在收到询问指令后，向 DM 发送检测项目，DM 将检测项目转发给 CU，仪器根据 CU 收到的项目进行检测；检测后结果由 CU 发送给 DM，审核通过后再由 DM 发送给 LIS。在收到 CU 测试请求后，在 DM 中已有检测项目，数据流为 0→1→2→5→6→7；在收到 CU 测试请求后，在 DM 中还没有检测项目，数据流为 1→2→3→4→5→6→7 5

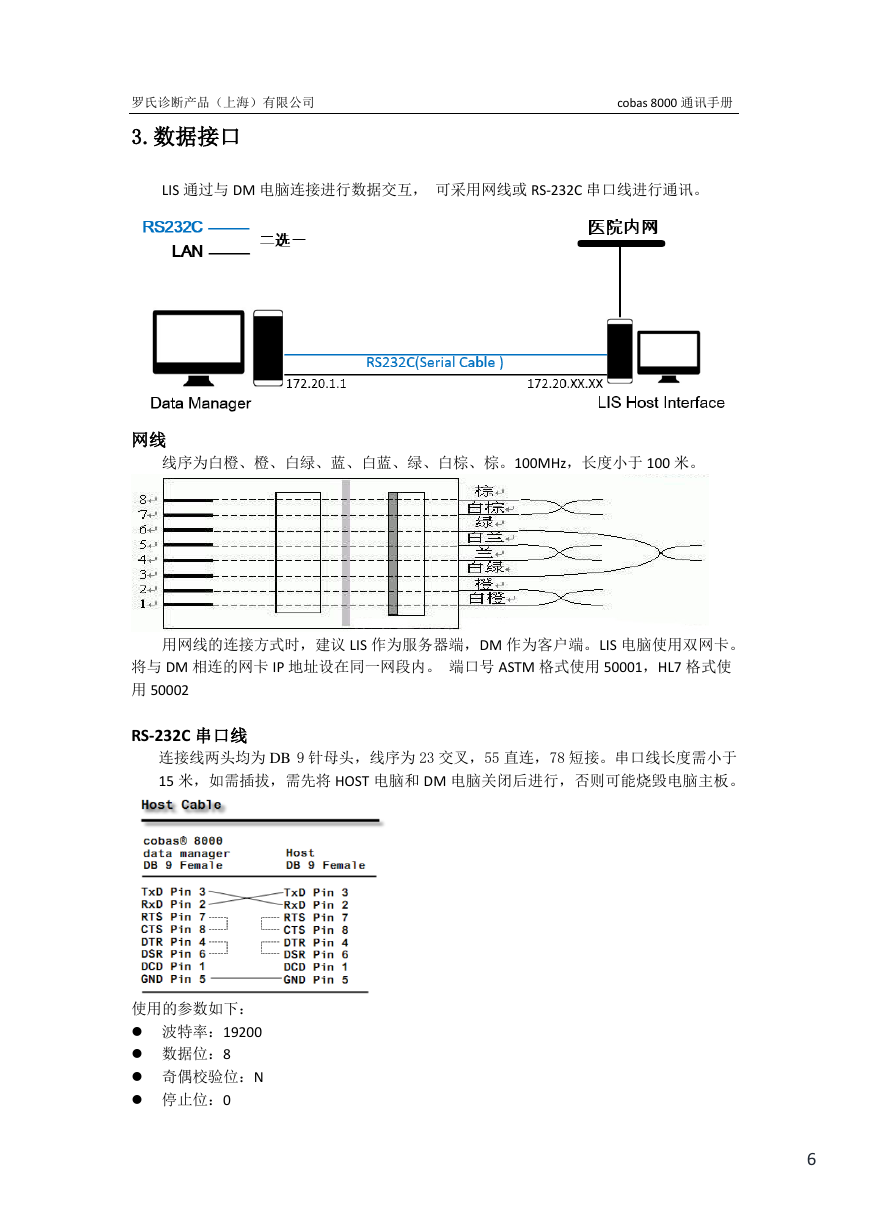

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册 3.数据接口 LIS 通过与 DM 电脑连接进行数据交互，可采用网线或 RS-232C 串口线进行通讯。网线线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。100MHz，长度小于 100 米。用网线的连接方式时，建议 LIS 作为服务器端，DM 作为客户端。LIS 电脑使用双网卡。将与 DM 相连的网卡 IP 地址设在同一网段内。端口号 ASTM 格式使用 50001，HL7 格式使用 50002 RS-232C 串口线连接线两头均为 DB 9 针母头，线序为 23 交叉，55 直连，78 短接。串口线长度需小于 15 米，如需插拔，需先将 HOST 电脑和 DM 电脑关闭后进行，否则可能烧毁电脑主板。使用的参数如下：  波特率：19200  数据位：8  奇偶校验位：N  停止位：0 6

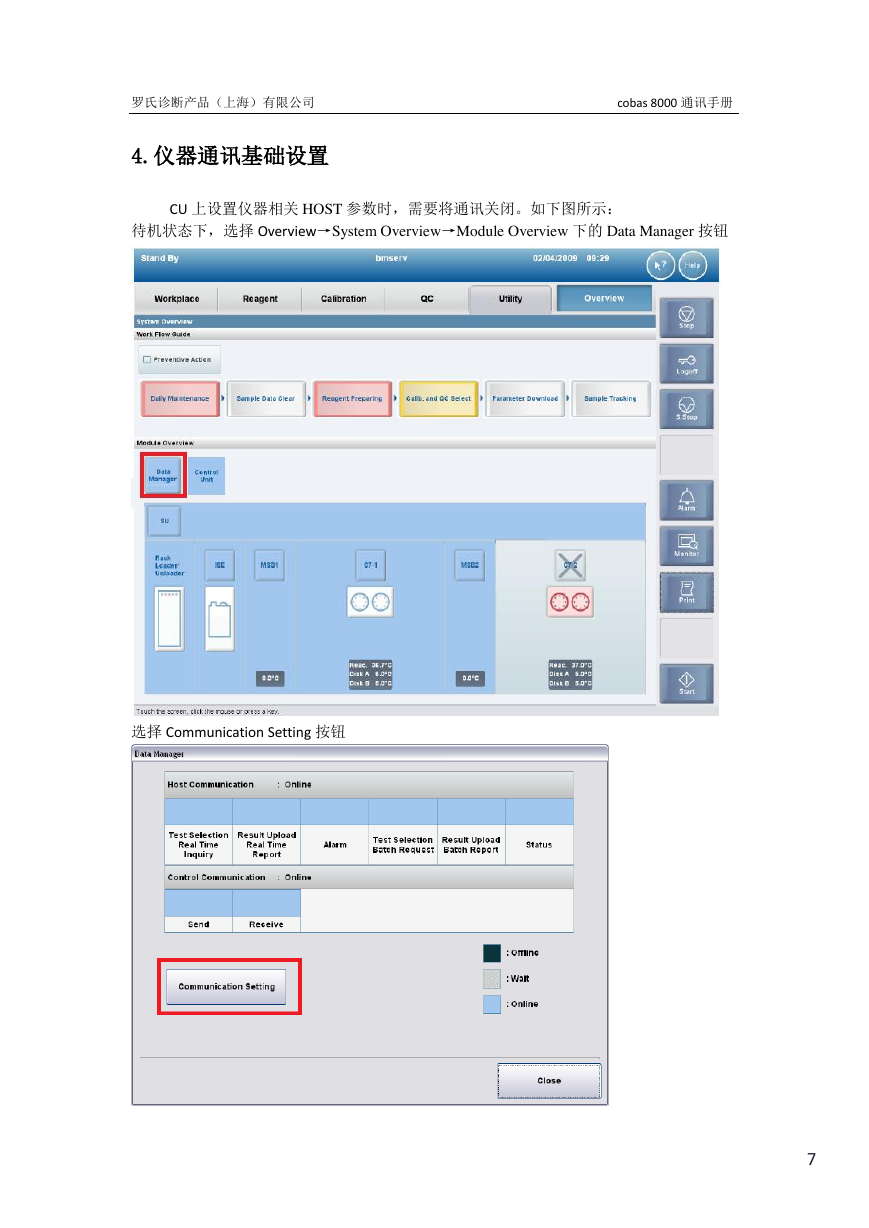

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册 4.仪器通讯基础设置 CU 上设置仪器相关 HOST 参数时，需要将通讯关闭。如下图所示：待机状态下，选择 Overview→System Overview→Module Overview 下的 Data Manager 按钮选择 Communication Setting 按钮 7

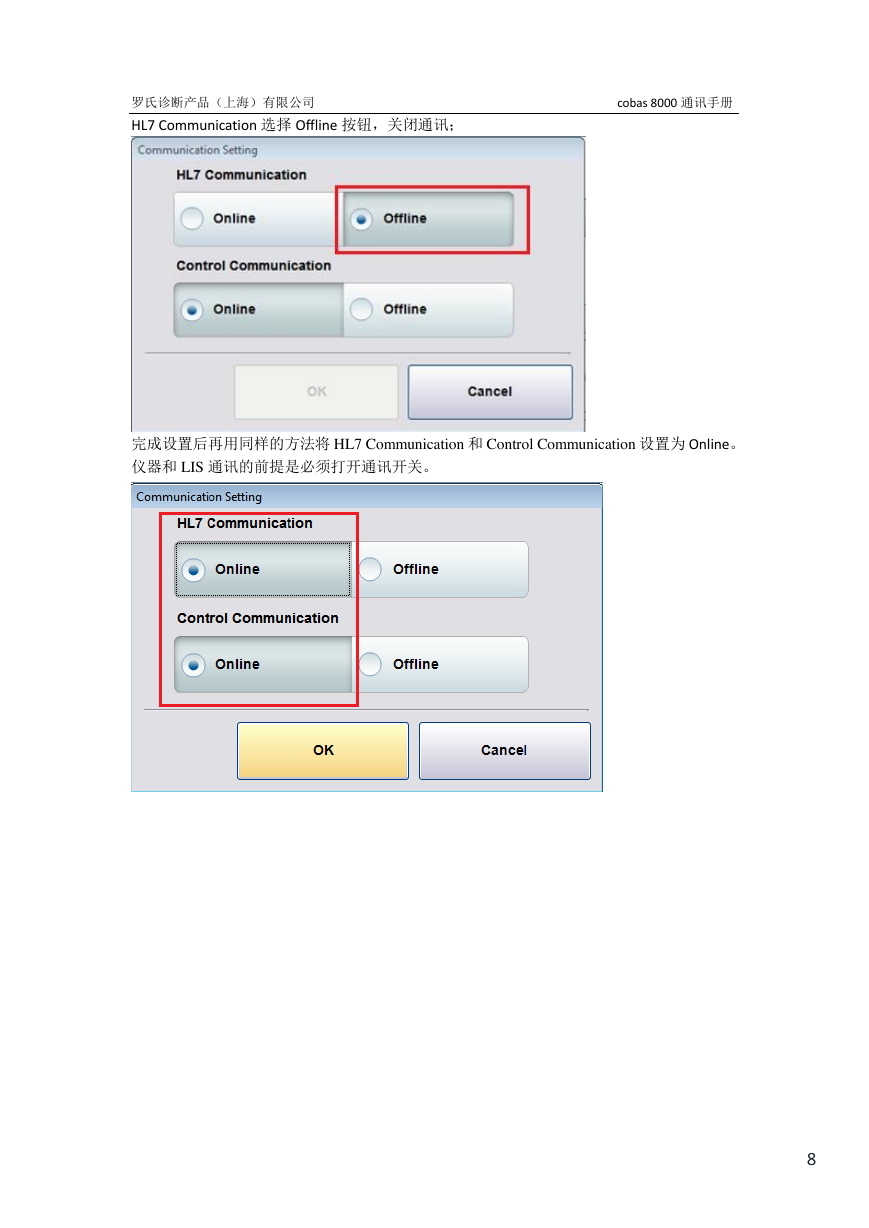

罗氏诊断产品（上海）有限公司 cobas 8000 通讯手册 HL7 Communication 选择 Offline 按钮，关闭通讯；完成设置后再用同样的方法将 HL7 Communication 和 Control Communication 设置为 Online。仪器和 LIS 通讯的前提是必须打开通讯开关。 8
