Pb中的串行通信(MSCOMM32.OCX)完全解答版.doc

发布时间：2022-05-30 发布人：admin 分类：说明书 资料大小：0.05M 资料格式：doc 举报 版权申诉
第1页 / 共7页
第2页 / 共7页
第3页 / 共7页
第4页 / 共7页
第5页 / 共7页
第6页 / 共7页
第7页 / 共7页
资料共7页，全文预览结束

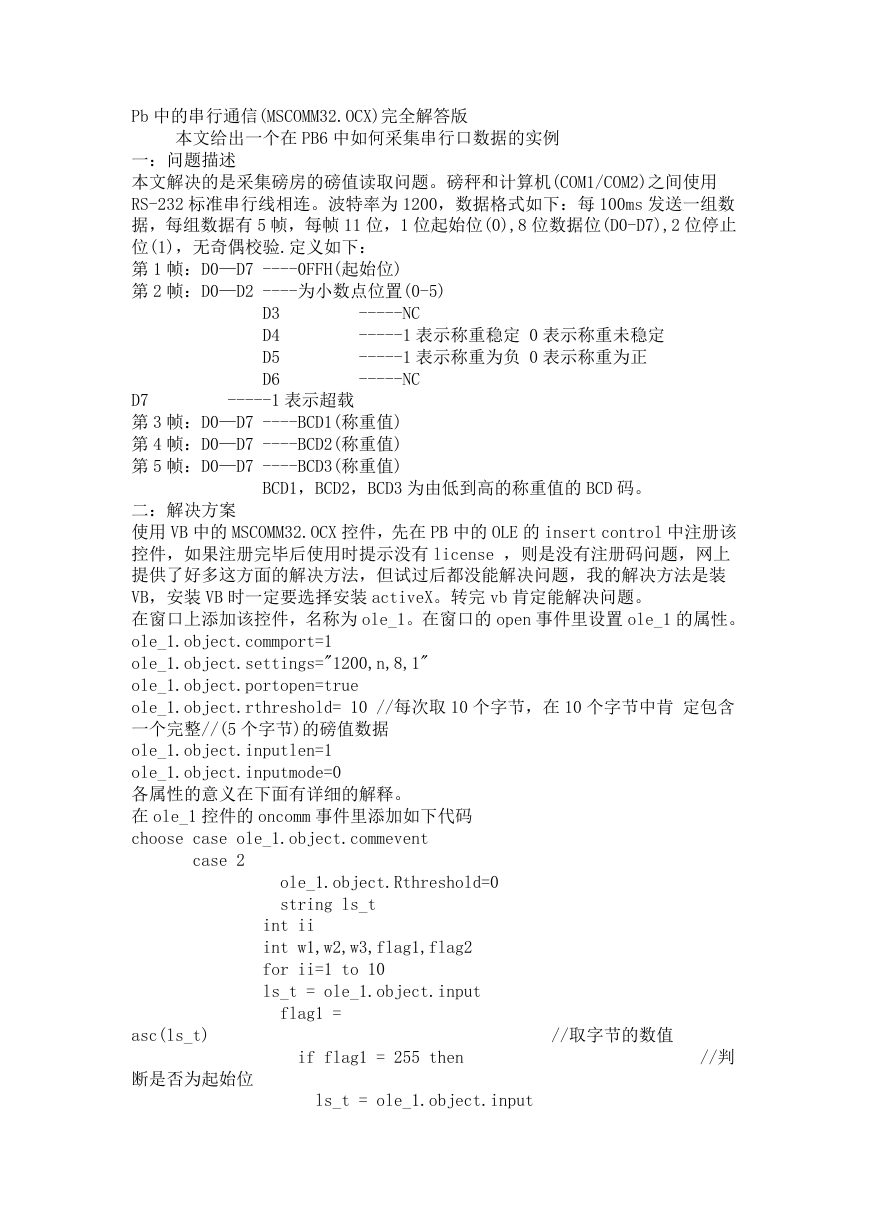

    Pb 中的串行通信(MSCOMM32.OCX)完全解答版 本文给出一个在 PB6 中如何采集串行口数据的实例 一：问题描述 本文解决的是采集磅房的磅值读取问题。磅秤和计算机(COM1/COM2)之间使用 RS-232 标准串行线相连。波特率为 1200，数据格式如下：每 100ms 发送一组数 据，每组数据有 5 帧，每帧 11 位，1 位起始位(0),8 位数据位(D0-D7),2 位停止 位(1)，无奇偶校验.定义如下： 第 1 帧：D0—D7 ----0FFH(起始位) 第 2 帧：D0—D2 ----为小数点位置(0-5) D3 D4 D5 D6 -----NC -----1 表示称重稳定 0 表示称重未稳定 -----1 表示称重为负 0 表示称重为正 -----NC -----1 表示超载 D7 第 3 帧：D0—D7 ----BCD1(称重值) 第 4 帧：D0—D7 ----BCD2(称重值) 第 5 帧：D0—D7 ----BCD3(称重值) BCD1，BCD2，BCD3 为由低到高的称重值的 BCD 码。 二：解决方案 使用 VB 中的 MSCOMM32.OCX 控件，先在 PB 中的 OLE 的 insert control 中注册该 控件，如果注册完毕后使用时提示没有 license ，则是没有注册码问题，网上 提供了好多这方面的解决方法，但试过后都没能解决问题，我的解决方法是装 VB，安装 VB 时一定要选择安装 activeX。转完 vb 肯定能解决问题。 在窗口上添加该控件，名称为 ole_1。在窗口的 open 事件里设置 ole_1 的属性。 ole_1.object.commport=1 ole_1.object.settings="1200,n,8,1" ole_1.object.portopen=true ole_1.object.rthreshold= 10 //每次取 10 个字节，在 10 个字节中肯 定包含 一个完整//(5 个字节)的磅值数据 ole_1.object.inputlen=1 ole_1.object.inputmode=0 各属性的意义在下面有详细的解释。 在 ole_1 控件的 oncomm 事件里添加如下代码 choose case ole_1.object.commevent case 2 ole_1.object.Rthreshold=0 string ls_t int ii int w1,w2,w3,flag1,flag2 for ii=1 to 10 ls_t = ole_1.object.input flag1 = asc(ls_t) 断是否为起始位 if flag1 = 255 then //判 //取字节的数值 ls_t = ole_1.object.input

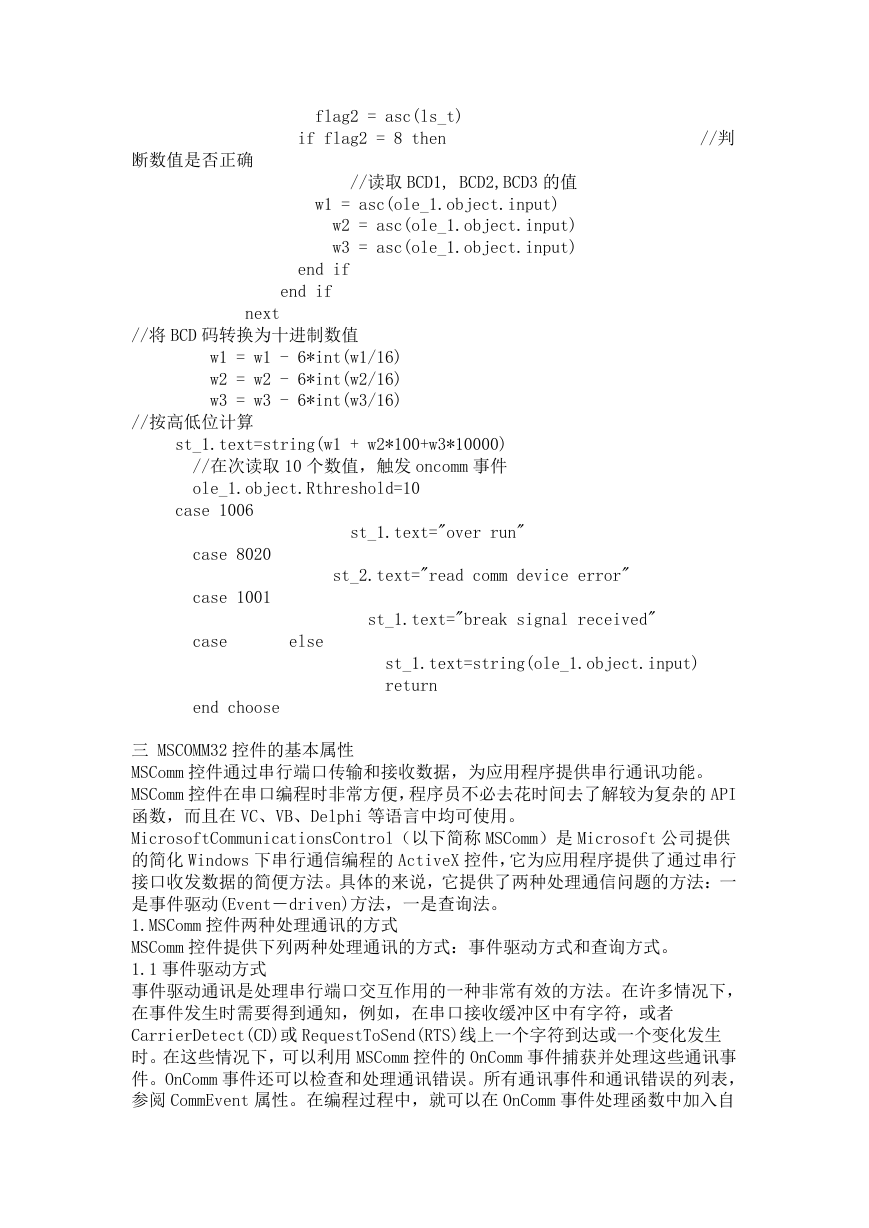

    flag2 = asc(ls_t) if flag2 = 8 then //判 断数值是否正确 //读取 BCD1, BCD2,BCD3 的值 w1 = asc(ole_1.object.input) w2 = asc(ole_1.object.input) w3 = asc(ole_1.object.input) end if end if next //将 BCD 码转换为十进制数值 w1 = w1 - 6*int(w1/16) w2 = w2 - 6*int(w2/16) w3 = w3 - 6*int(w3/16) //按高低位计算 st_1.text=string(w1 + w2*100+w3*10000) //在次读取 10 个数值，触发 oncomm 事件 ole_1.object.Rthreshold=10 case 1006 case 8020 case 1001 case else end choose st_1.text="over run" st_2.text="read comm device error" st_1.text="break signal received" st_1.text=string(ole_1.object.input) return 三 MSCOMM32 控件的基本属性 MSComm 控件通过串行端口传输和接收数据，为应用程序提供串行通讯功能。 MSComm 控件在串口编程时非常方便，程序员不必去花时间去了解较为复杂的 API 函数，而且在 VC、VB、Delphi 等语言中均可使用。 MicrosoftCommunicationsControl（以下简称 MSComm）是 Microsoft 公司提供 的简化 Windows 下串行通信编程的 ActiveX 控件，它为应用程序提供了通过串行 接口收发数据的简便方法。具体的来说，它提供了两种处理通信问题的方法：一 是事件驱动(Event－driven)方法，一是查询法。 1.MSComm 控件两种处理通讯的方式 MSComm 控件提供下列两种处理通讯的方式：事件驱动方式和查询方式。 1.1 事件驱动方式 事件驱动通讯是处理串行端口交互作用的一种非常有效的方法。在许多情况下， 在事件发生时需要得到通知，例如，在串口接收缓冲区中有字符，或者 CarrierDetect(CD)或 RequestToSend(RTS)线上一个字符到达或一个变化发生 时。在这些情况下，可以利用 MSComm 控件的 OnComm 事件捕获并处理这些通讯事 件。OnComm 事件还可以检查和处理通讯错误。所有通讯事件和通讯错误的列表， 参阅 CommEvent 属性。在编程过程中，就可以在 OnComm 事件处理函数中加入自

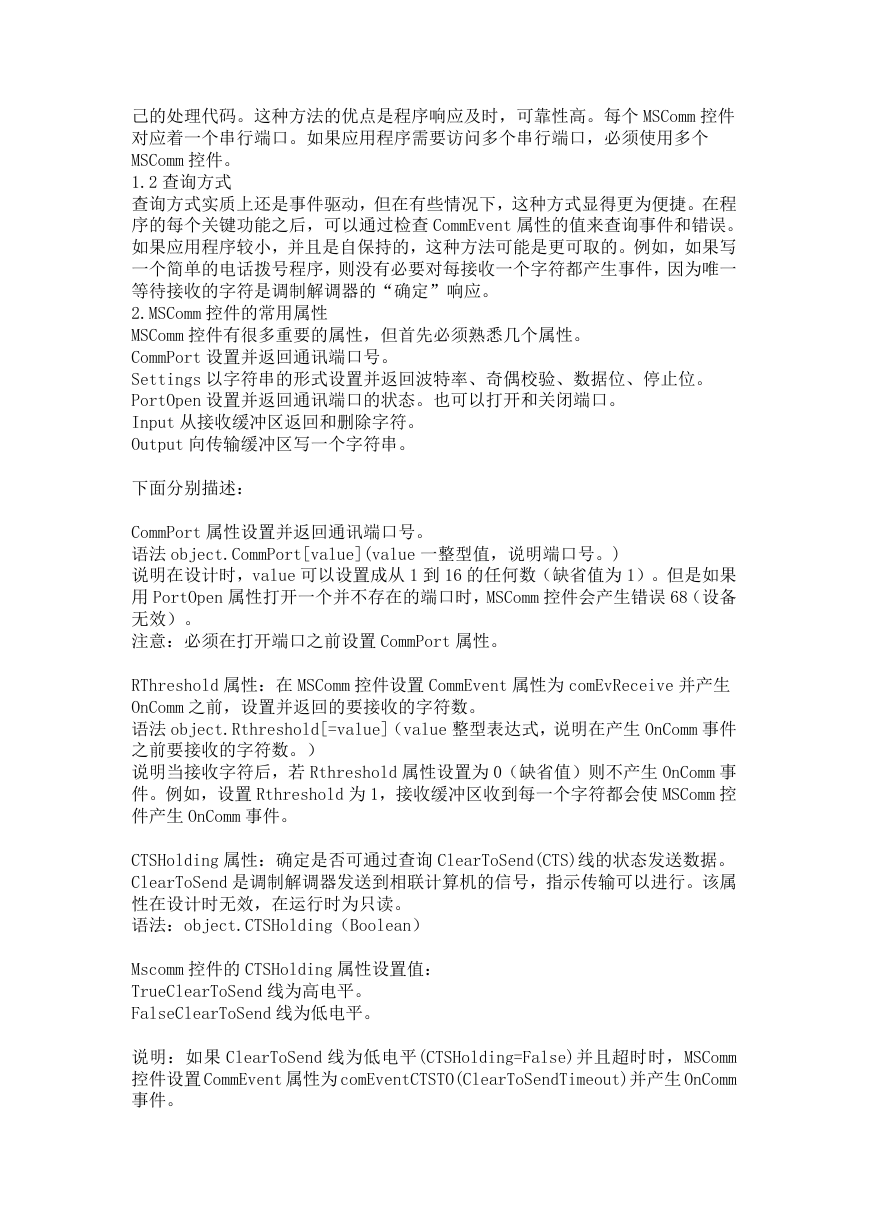

    己的处理代码。这种方法的优点是程序响应及时，可靠性高。每个 MSComm 控件 对应着一个串行端口。如果应用程序需要访问多个串行端口，必须使用多个 MSComm 控件。 1.2 查询方式 查询方式实质上还是事件驱动，但在有些情况下，这种方式显得更为便捷。在程 序的每个关键功能之后，可以通过检查 CommEvent 属性的值来查询事件和错误。 如果应用程序较小，并且是自保持的，这种方法可能是更可取的。例如，如果写 一个简单的电话拨号程序，则没有必要对每接收一个字符都产生事件，因为唯一 等待接收的字符是调制解调器的“确定”响应。 2.MSComm 控件的常用属性 MSComm 控件有很多重要的属性，但首先必须熟悉几个属性。 CommPort 设置并返回通讯端口号。 Settings 以字符串的形式设置并返回波特率、奇偶校验、数据位、停止位。 PortOpen 设置并返回通讯端口的状态。也可以打开和关闭端口。 Input 从接收缓冲区返回和删除字符。 Output 向传输缓冲区写一个字符串。 下面分别描述： CommPort 属性设置并返回通讯端口号。 语法 object.CommPort[value](value 一整型值，说明端口号。) 说明在设计时，value 可以设置成从 1 到 16 的任何数（缺省值为 1）。但是如果 用 PortOpen 属性打开一个并不存在的端口时，MSComm 控件会产生错误 68（设备 无效）。 注意：必须在打开端口之前设置 CommPort 属性。 RThreshold 属性：在 MSComm 控件设置 CommEvent 属性为 comEvReceive 并产生 OnComm 之前，设置并返回的要接收的字符数。 语法 object.Rthreshold[=value]（value 整型表达式，说明在产生 OnComm 事件 之前要接收的字符数。） 说明当接收字符后，若 Rthreshold 属性设置为 0（缺省值）则不产生 OnComm 事 件。例如，设置 Rthreshold 为 1，接收缓冲区收到每一个字符都会使 MSComm 控 件产生 OnComm 事件。 CTSHolding 属性：确定是否可通过查询 ClearToSend(CTS)线的状态发送数据。 ClearToSend 是调制解调器发送到相联计算机的信号，指示传输可以进行。该属 性在设计时无效，在运行时为只读。 语法：object.CTSHolding（Boolean） Mscomm 控件的 CTSHolding 属性设置值： TrueClearToSend 线为高电平。 FalseClearToSend 线为低电平。 说明：如果 ClearToSend 线为低电平(CTSHolding=False)并且超时时，MSComm 控件设置 CommEvent 属性为 comEventCTSTO(ClearToSendTimeout)并产生 OnComm 事件。

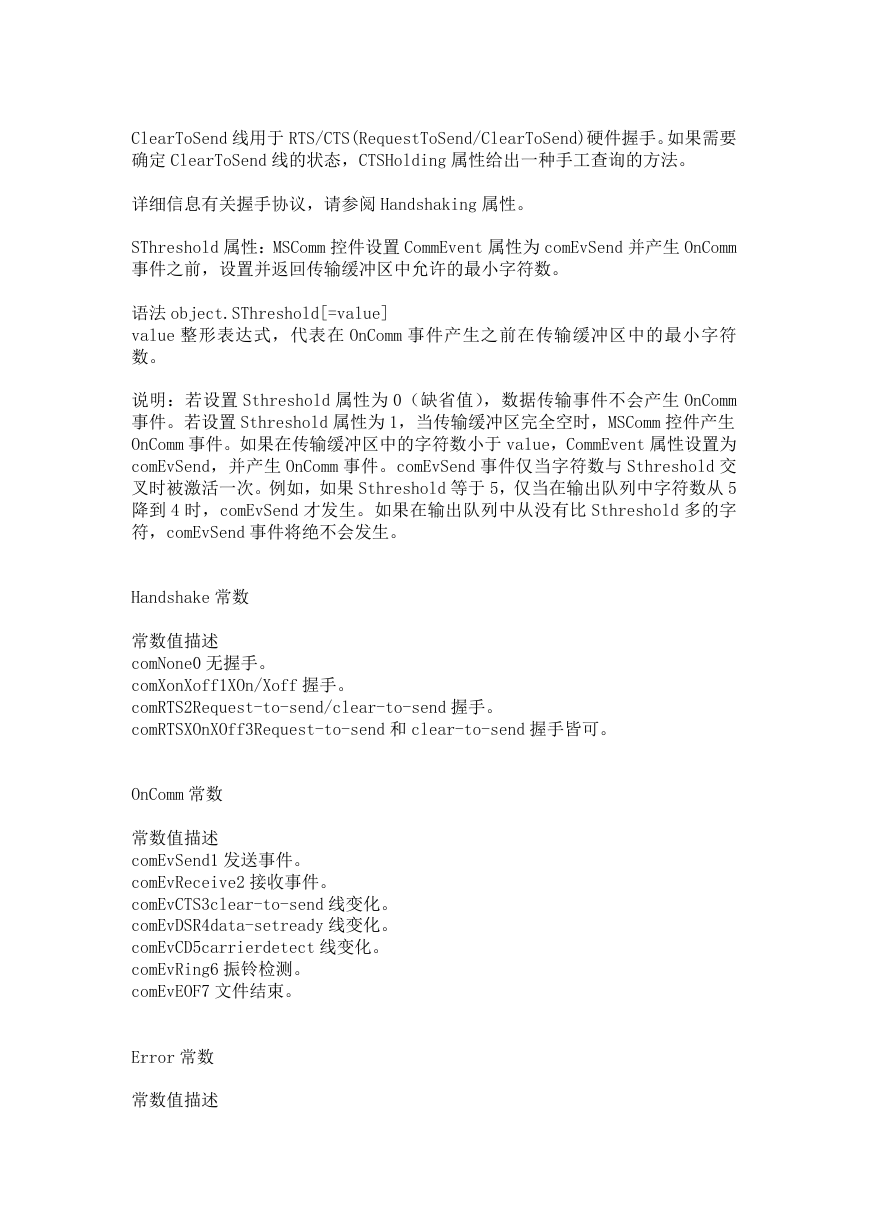

    ClearToSend 线用于 RTS/CTS(RequestToSend/ClearToSend)硬件握手。如果需要 确定 ClearToSend 线的状态，CTSHolding 属性给出一种手工查询的方法。 详细信息有关握手协议，请参阅 Handshaking 属性。 SThreshold 属性：MSComm 控件设置 CommEvent 属性为 comEvSend 并产生 OnComm 事件之前，设置并返回传输缓冲区中允许的最小字符数。 语法 object.SThreshold[=value] value 整形表达式，代表在 OnComm 事件产生之前在传输缓冲区中的最小字符 数。 说明：若设置 Sthreshold 属性为 0（缺省值），数据传输事件不会产生 OnComm 事件。若设置 Sthreshold 属性为 1，当传输缓冲区完全空时，MSComm 控件产生 OnComm 事件。如果在传输缓冲区中的字符数小于 value，CommEvent 属性设置为 comEvSend，并产生 OnComm 事件。comEvSend 事件仅当字符数与 Sthreshold 交 叉时被激活一次。例如，如果 Sthreshold 等于 5，仅当在输出队列中字符数从 5 降到 4 时，comEvSend 才发生。如果在输出队列中从没有比 Sthreshold 多的字 符，comEvSend 事件将绝不会发生。 Handshake 常数 常数值描述 comNone0 无握手。 comXonXoff1XOn/Xoff 握手。 comRTS2Request-to-send/clear-to-send 握手。 comRTSXOnXOff3Request-to-send 和 clear-to-send 握手皆可。 OnComm 常数 常数值描述 comEvSend1 发送事件。 comEvReceive2 接收事件。 comEvCTS3clear-to-send 线变化。 comEvDSR4data-setready 线变化。 comEvCD5carrierdetect 线变化。 comEvRing6 振铃检测。 comEvEOF7 文件结束。 Error 常数 常数值描述

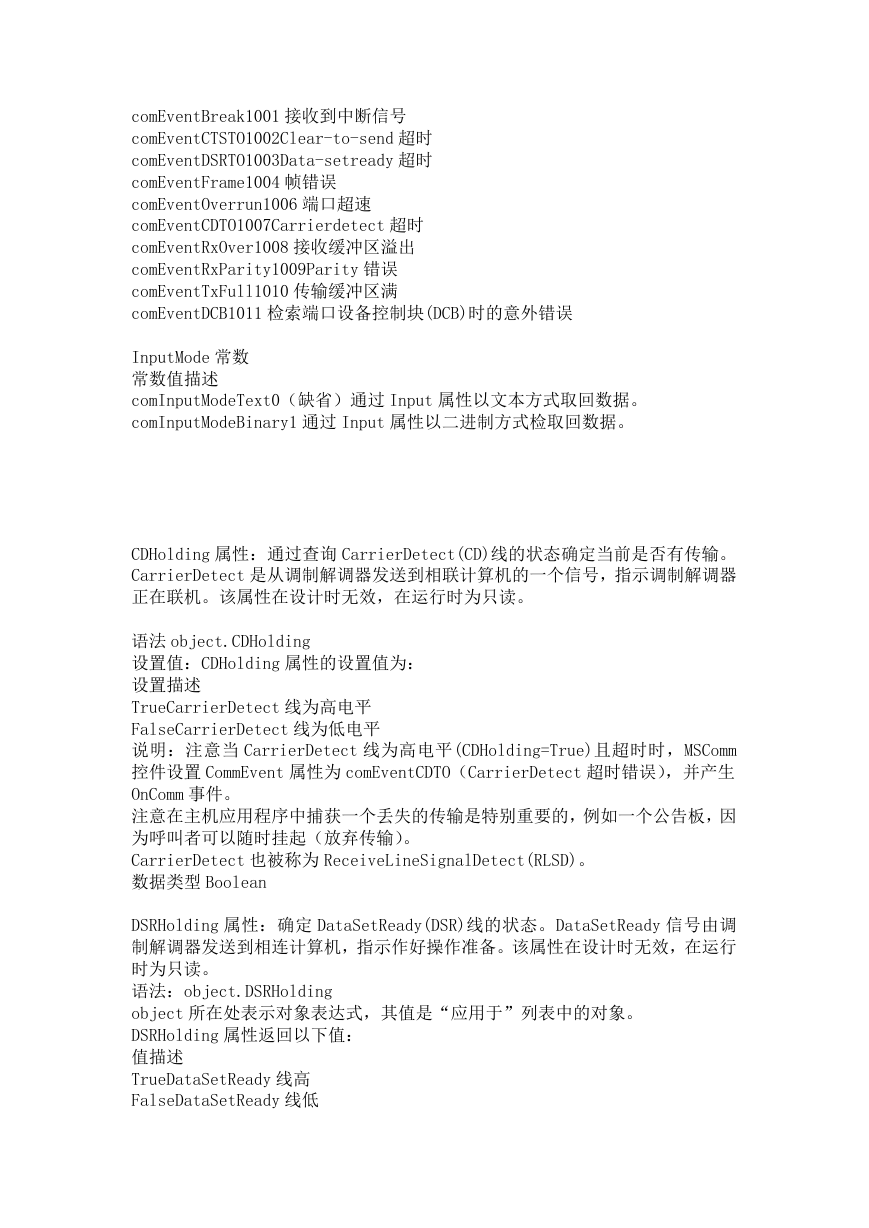

    comEventBreak1001 接收到中断信号 comEventCTSTO1002Clear-to-send 超时 comEventDSRTO1003Data-setready 超时 comEventFrame1004 帧错误 comEventOverrun1006 端口超速 comEventCDTO1007Carrierdetect 超时 comEventRxOver1008 接收缓冲区溢出 comEventRxParity1009Parity 错误 comEventTxFull1010 传输缓冲区满 comEventDCB1011 检索端口设备控制块(DCB)时的意外错误 InputMode 常数 常数值描述 comInputModeText0（缺省）通过 Input 属性以文本方式取回数据。 comInputModeBinary1 通过 Input 属性以二进制方式检取回数据。 CDHolding 属性：通过查询 CarrierDetect(CD)线的状态确定当前是否有传输。 CarrierDetect 是从调制解调器发送到相联计算机的一个信号，指示调制解调器 正在联机。该属性在设计时无效，在运行时为只读。 语法 object.CDHolding 设置值：CDHolding 属性的设置值为： 设置描述 TrueCarrierDetect 线为高电平 FalseCarrierDetect 线为低电平 说明：注意当 CarrierDetect 线为高电平(CDHolding=True)且超时时，MSComm 控件设置 CommEvent 属性为 comEventCDTO（CarrierDetect 超时错误），并产生 OnComm 事件。 注意在主机应用程序中捕获一个丢失的传输是特别重要的，例如一个公告板，因 为呼叫者可以随时挂起（放弃传输）。 CarrierDetect 也被称为 ReceiveLineSignalDetect(RLSD)。 数据类型 Boolean DSRHolding 属性：确定 DataSetReady(DSR)线的状态。DataSetReady 信号由调 制解调器发送到相连计算机，指示作好操作准备。该属性在设计时无效，在运行 时为只读。 语法：object.DSRHolding object 所在处表示对象表达式，其值是“应用于”列表中的对象。 DSRHolding 属性返回以下值： 值描述 TrueDataSetReady 线高 FalseDataSetReady 线低

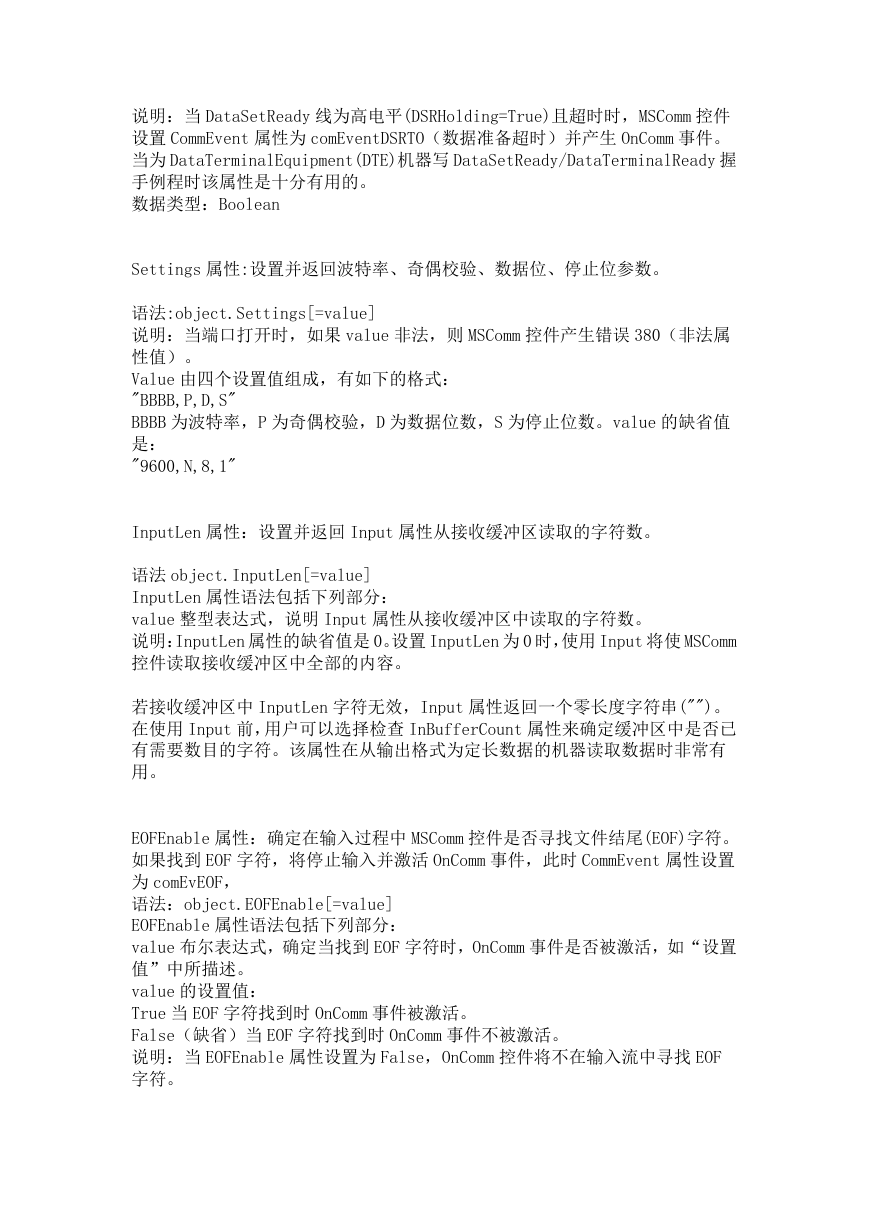

    说明：当 DataSetReady 线为高电平(DSRHolding=True)且超时时，MSComm 控件 设置 CommEvent 属性为 comEventDSRTO（数据准备超时）并产生 OnComm 事件。 当为 DataTerminalEquipment(DTE)机器写 DataSetReady/DataTerminalReady 握 手例程时该属性是十分有用的。 数据类型：Boolean Settings 属性:设置并返回波特率、奇偶校验、数据位、停止位参数。 语法:object.Settings[=value] 说明：当端口打开时，如果 value 非法，则 MSComm 控件产生错误 380（非法属 性值）。 Value 由四个设置值组成，有如下的格式： "BBBB,P,D,S" BBBB 为波特率，P 为奇偶校验，D 为数据位数，S 为停止位数。value 的缺省值 是： "9600,N,8,1" InputLen 属性：设置并返回 Input 属性从接收缓冲区读取的字符数。 语法 object.InputLen[=value] InputLen 属性语法包括下列部分： value 整型表达式，说明 Input 属性从接收缓冲区中读取的字符数。 说明：InputLen 属性的缺省值是 0。设置 InputLen 为 0 时，使用 Input 将使 MSComm 控件读取接收缓冲区中全部的内容。 若接收缓冲区中 InputLen 字符无效，Input 属性返回一个零长度字符串("")。 在使用 Input 前，用户可以选择检查 InBufferCount 属性来确定缓冲区中是否已 有需要数目的字符。该属性在从输出格式为定长数据的机器读取数据时非常有 用。 EOFEnable 属性：确定在输入过程中 MSComm 控件是否寻找文件结尾(EOF)字符。 如果找到 EOF 字符，将停止输入并激活 OnComm 事件，此时 CommEvent 属性设置 为 comEvEOF， 语法：object.EOFEnable[=value] EOFEnable 属性语法包括下列部分： value 布尔表达式，确定当找到 EOF 字符时，OnComm 事件是否被激活，如“设置 值”中所描述。 value 的设置值： True 当 EOF 字符找到时 OnComm 事件被激活。 False（缺省）当 EOF 字符找到时 OnComm 事件不被激活。 说明：当 EOFEnable 属性设置为 False，OnComm 控件将不在输入流中寻找 EOF 字符。

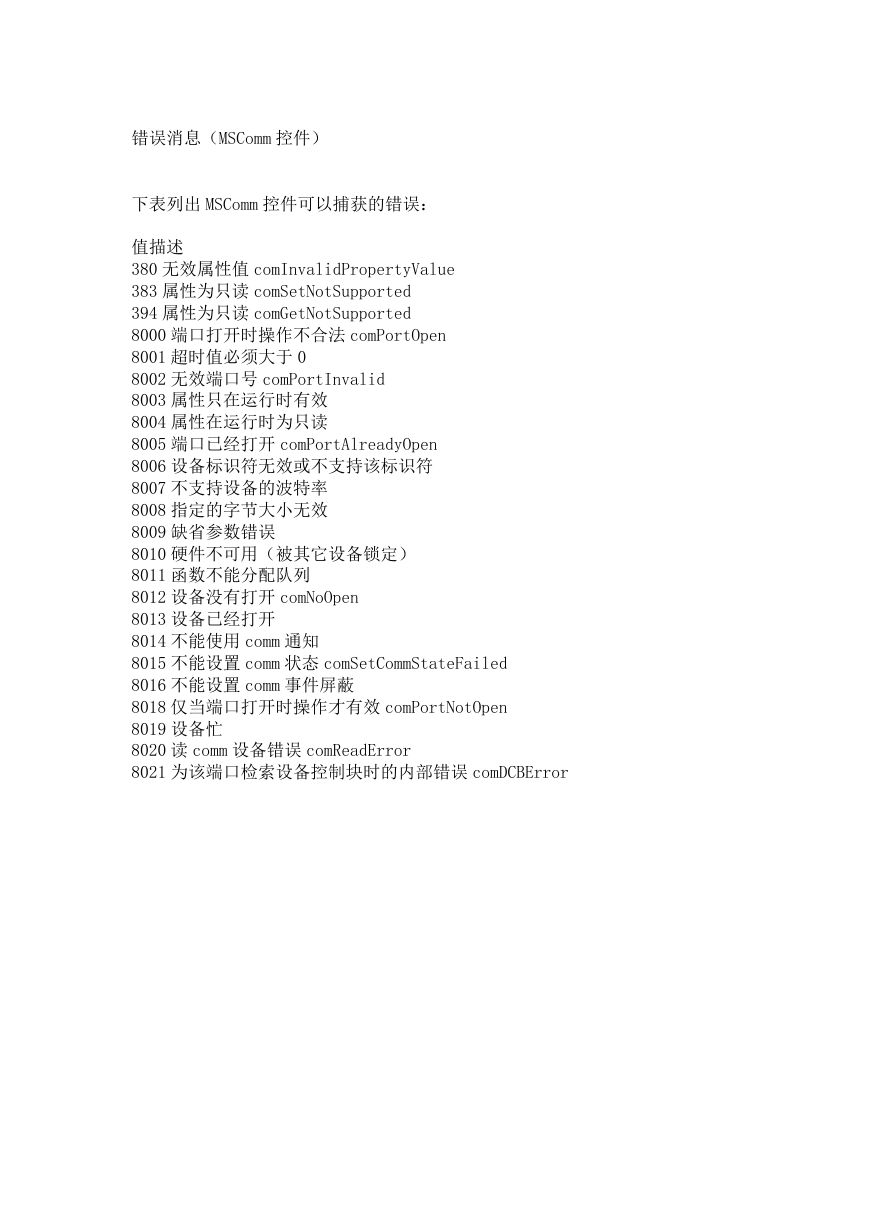

    错误消息（MSComm 控件） 下表列出 MSComm 控件可以捕获的错误： 值描述 380 无效属性值 comInvalidPropertyValue 383 属性为只读 comSetNotSupported 394 属性为只读 comGetNotSupported 8000 端口打开时操作不合法 comPortOpen 8001 超时值必须大于 0 8002 无效端口号 comPortInvalid 8003 属性只在运行时有效 8004 属性在运行时为只读 8005 端口已经打开 comPortAlreadyOpen 8006 设备标识符无效或不支持该标识符 8007 不支持设备的波特率 8008 指定的字节大小无效 8009 缺省参数错误 8010 硬件不可用（被其它设备锁定） 8011 函数不能分配队列 8012 设备没有打开 comNoOpen 8013 设备已经打开 8014 不能使用 comm 通知 8015 不能设置 comm 状态 comSetCommStateFailed 8016 不能设置 comm 事件屏蔽 8018 仅当端口打开时操作才有效 comPortNotOpen 8019 设备忙 8020 读 comm 设备错误 comReadError 8021 为该端口检索设备控制块时的内部错误 comDCBError
