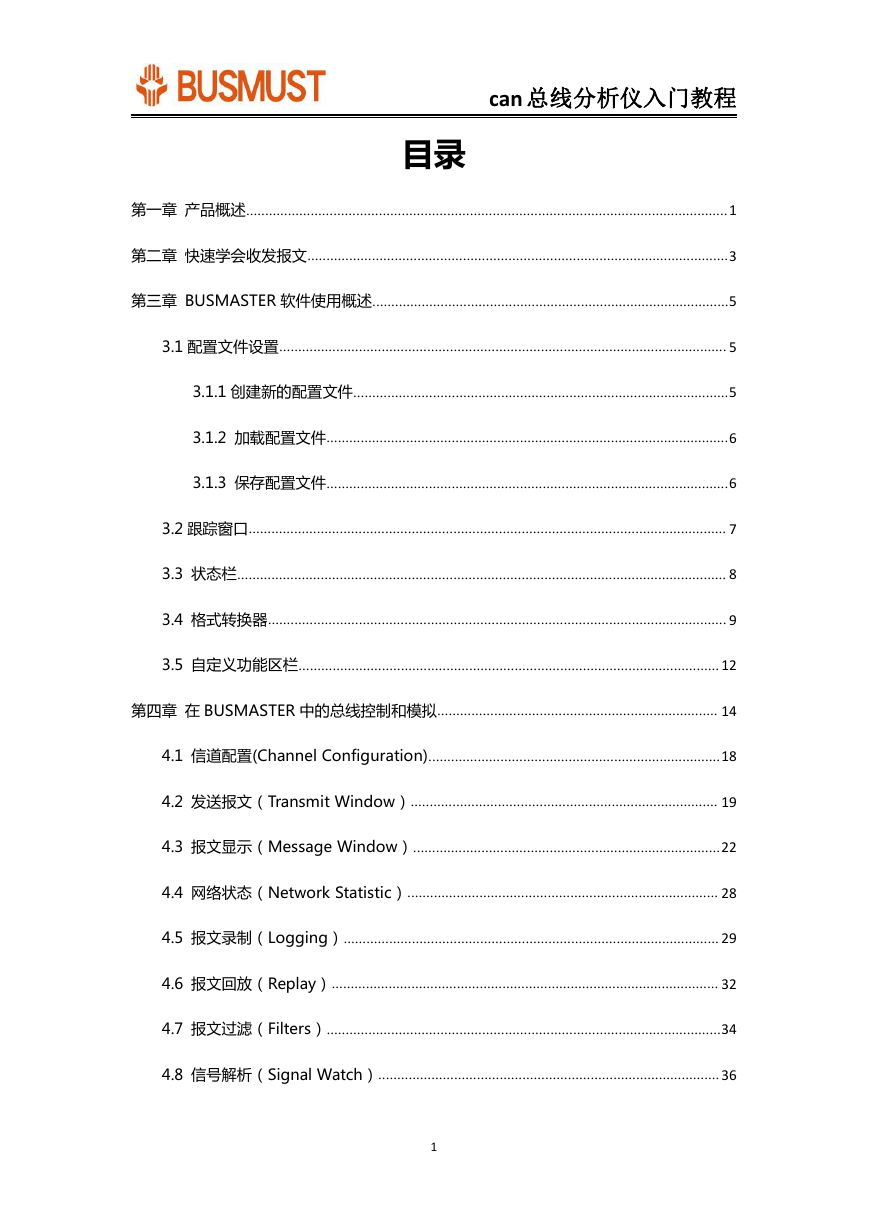

can 总线分析仪入门教程目录第一章产品概述...............................................................................................................................1 第二章快速学会收发报文...............................................................................................................3 第三章 BUSMASTER 软件使用概述..............................................................................................5 3.1 配置文件设置...................................................................................................................... 5 3.1.1 创建新的配置文件...................................................................................................5 3.1.2 加载配置文件..........................................................................................................6 3.1.3 保存配置文件..........................................................................................................6 3.2 跟踪窗口.............................................................................................................................. 7 3.3 状态栏................................................................................................................................. 8 3.4 格式转换器......................................................................................................................... 9 3.5 自定义功能区栏............................................................................................................... 12 第四章在 BUSMASTER 中的总线控制和模拟.......................................................................... 14 4.1 信道配置(Channel Configuration).............................................................................18 4.2 发送报文（Transmit Window）................................................................................. 19 4.3 报文显示（Message Window）.................................................................................22 4.4 网络状态（Network Statistic）.................................................................................. 28 4.5 报文录制（Logging）................................................................................................... 29 4.6 报文回放（Replay）...................................................................................................... 32 4.7 报文过滤（Filters）........................................................................................................34 4.8 信号解析（Signal Watch）..........................................................................................36 1

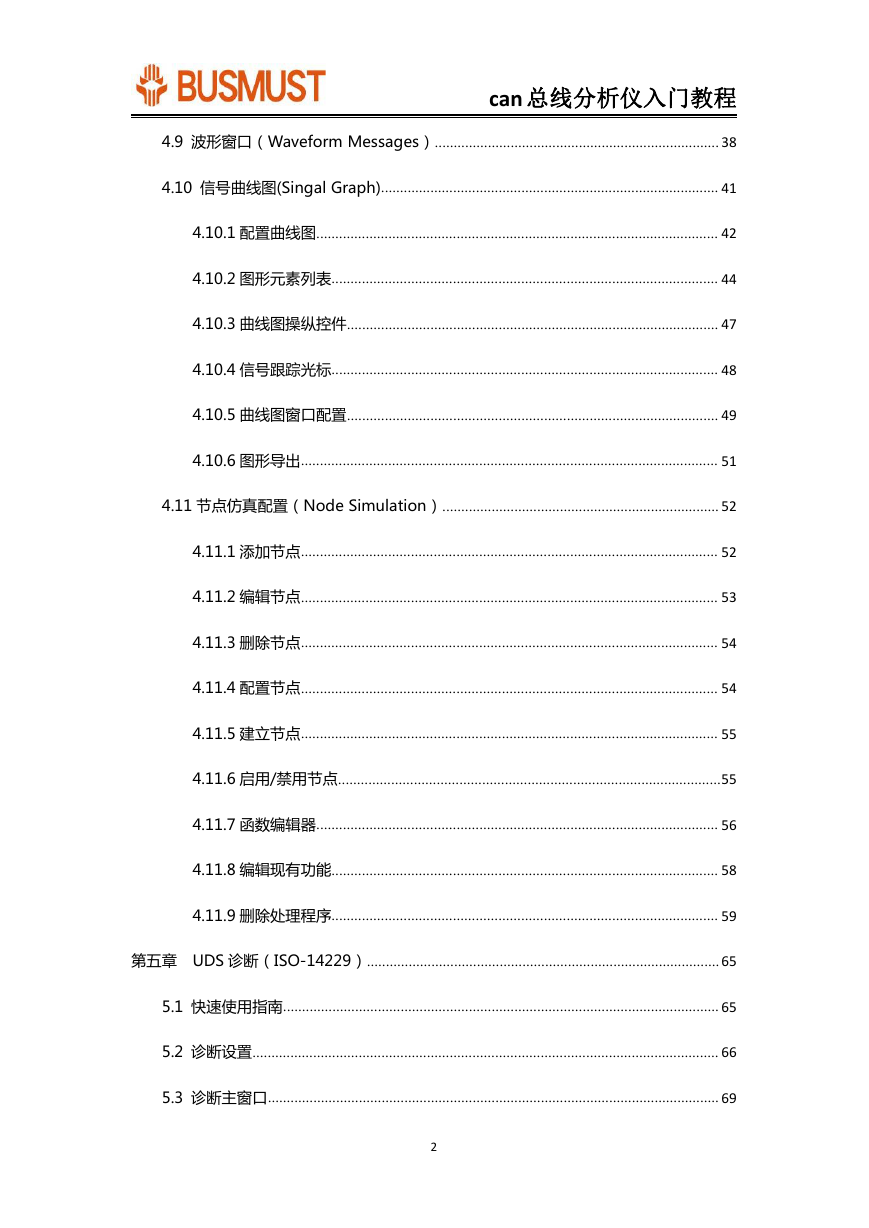

can 总线分析仪入门教程 4.9 波形窗口（Waveform Messages）........................................................................... 38 4.10 信号曲线图(Singal Graph)......................................................................................... 41 4.10.1 配置曲线图.......................................................................................................... 42 4.10.2 图形元素列表...................................................................................................... 44 4.10.3 曲线图操纵控件.................................................................................................. 47 4.10.4 信号跟踪光标...................................................................................................... 48 4.10.5 曲线图窗口配置.................................................................................................. 49 4.10.6 图形导出.............................................................................................................. 51 4.11 节点仿真配置（Node Simulation）......................................................................... 52 4.11.1 添加节点.............................................................................................................. 52 4.11.2 编辑节点.............................................................................................................. 53 4.11.3 删除节点.............................................................................................................. 54 4.11.4 配置节点.............................................................................................................. 54 4.11.5 建立节点.............................................................................................................. 55 4.11.6 启用/禁用节点.....................................................................................................55 4.11.7 函数编辑器.......................................................................................................... 56 4.11.8 编辑现有功能...................................................................................................... 58 4.11.9 删除处理程序...................................................................................................... 59 第五章 UDS 诊断（ISO-14229）.............................................................................................65 5.1 快速使用指南................................................................................................................... 65 5.2 诊断设置........................................................................................................................... 66 5.3 诊断主窗口....................................................................................................................... 69 2

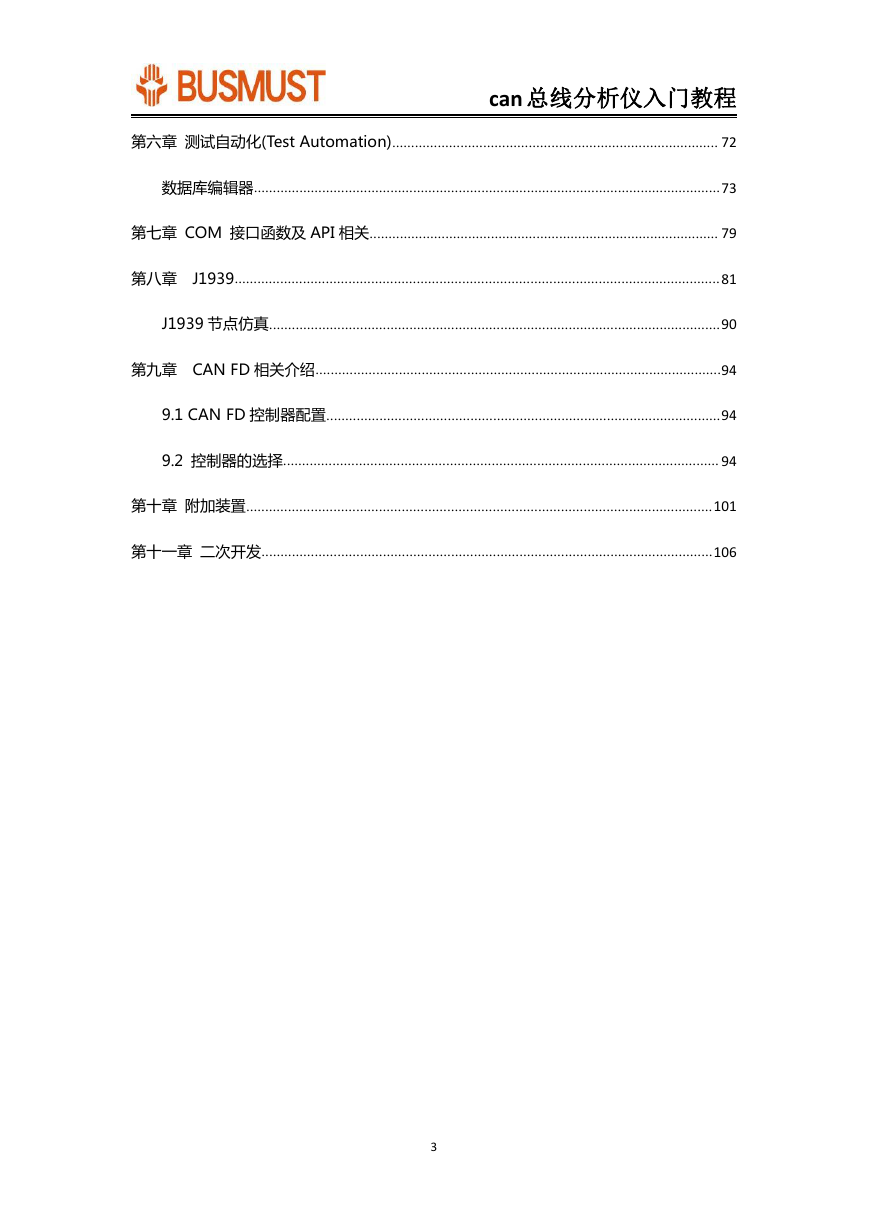

can 总线分析仪入门教程第六章测试自动化(Test Automation)...................................................................................... 72 数据库编辑器...........................................................................................................................73 第七章 COM 接口函数及 API 相关............................................................................................ 79 第八章 J1939................................................................................................................................81 J1939 节点仿真.......................................................................................................................90 第九章 CAN FD 相关介绍...........................................................................................................94 9.1 CAN FD 控制器配置........................................................................................................94 9.2 控制器的选择................................................................................................................... 94 第十章附加装置...........................................................................................................................101 第十一章二次开发.......................................................................................................................106 3

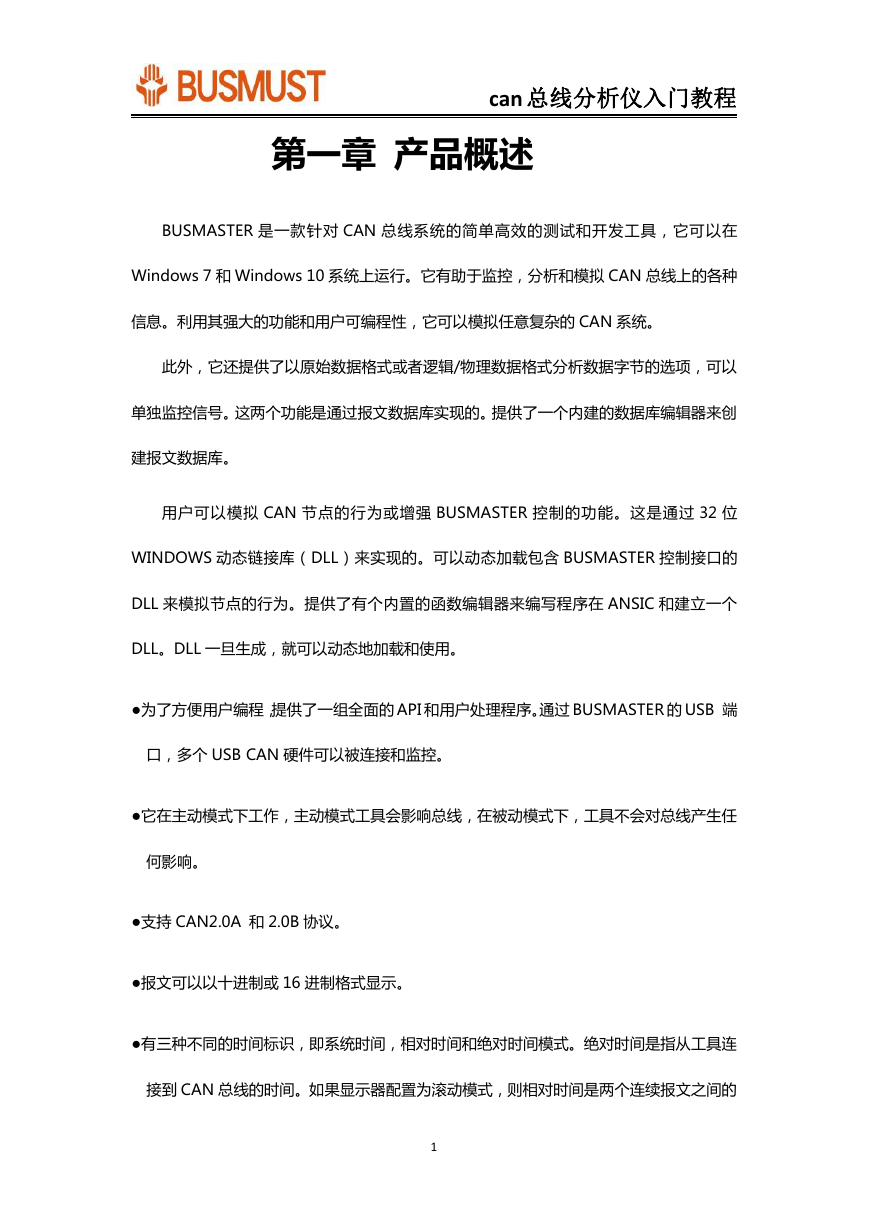

can 总线分析仪入门教程第一章产品概述 BUSMASTER 是一款针对 CAN 总线系统的简单高效的测试和开发工具，它可以在 Windows 7 和 Windows 10 系统上运行。它有助于监控，分析和模拟 CAN 总线上的各种信息。利用其强大的功能和用户可编程性，它可以模拟任意复杂的 CAN 系统。此外，它还提供了以原始数据格式或者逻辑/物理数据格式分析数据字节的选项，可以单独监控信号。这两个功能是通过报文数据库实现的。提供了一个内建的数据库编辑器来创建报文数据库。用户可以模拟 CAN 节点的行为或增强 BUSMASTER 控制的功能。这是通过 32 位 WINDOWS 动态链接库（DLL）来实现的。可以动态加载包含 BUSMASTER 控制接口的 DLL 来模拟节点的行为。提供了有个内置的函数编辑器来编写程序在 ANSIC 和建立一个 DLL。DLL 一旦生成，就可以动态地加载和使用。 ●为了方便用户编程，提供了一组全面的 API 和用户处理程序。通过 BUSMASTER 的 USB 端口，多个 USB CAN 硬件可以被连接和监控。 ●它在主动模式下工作，主动模式工具会影响总线，在被动模式下，工具不会对总线产生任何影响。 ●支持 CAN2.0A 和 2.0B 协议。 ●报文可以以十进制或 16 进制格式显示。 ●有三种不同的时间标识，即系统时间，相对时间和绝对时间模式。绝对时间是指从工具连接到 CAN 总线的时间。如果显示器配置为滚动模式，则相对时间是两个连续报文之间的 1

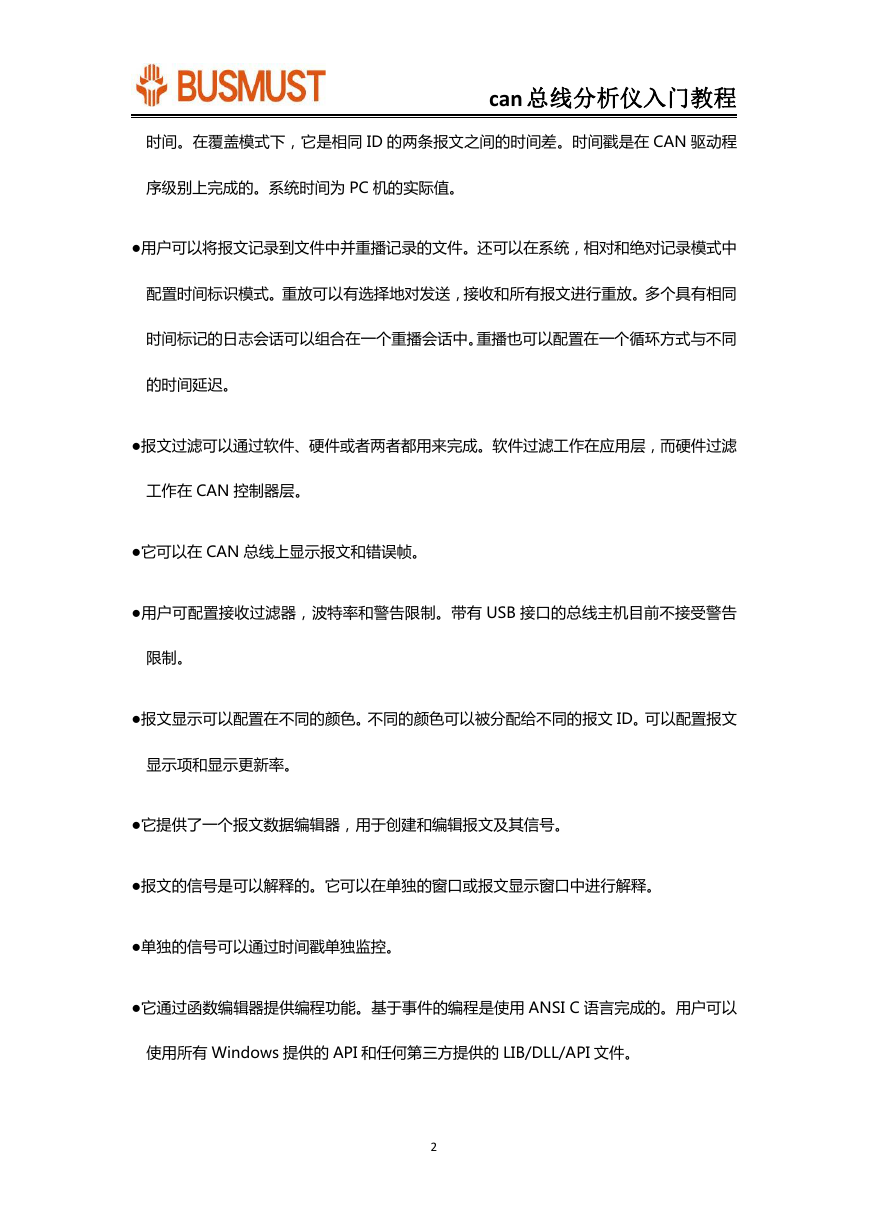

can 总线分析仪入门教程时间。在覆盖模式下，它是相同 ID 的两条报文之间的时间差。时间戳是在 CAN 驱动程序级别上完成的。系统时间为 PC 机的实际值。 ●用户可以将报文记录到文件中并重播记录的文件。还可以在系统，相对和绝对记录模式中配置时间标识模式。重放可以有选择地对发送，接收和所有报文进行重放。多个具有相同时间标记的日志会话可以组合在一个重播会话中。重播也可以配置在一个循环方式与不同的时间延迟。 ●报文过滤可以通过软件、硬件或者两者都用来完成。软件过滤工作在应用层，而硬件过滤工作在 CAN 控制器层。 ●它可以在 CAN 总线上显示报文和错误帧。 ●用户可配置接收过滤器，波特率和警告限制。带有 USB 接口的总线主机目前不接受警告限制。 ●报文显示可以配置在不同的颜色。不同的颜色可以被分配给不同的报文 ID。可以配置报文显示项和显示更新率。 ●它提供了一个报文数据编辑器，用于创建和编辑报文及其信号。 ●报文的信号是可以解释的。它可以在单独的窗口或报文显示窗口中进行解释。 ●单独的信号可以通过时间戳单独监控。 ●它通过函数编辑器提供编程功能。基于事件的编程是使用 ANSI C 语言完成的。用户可以使用所有 Windows 提供的 API 和任何第三方提供的 LIB/DLL/API 文件。 2

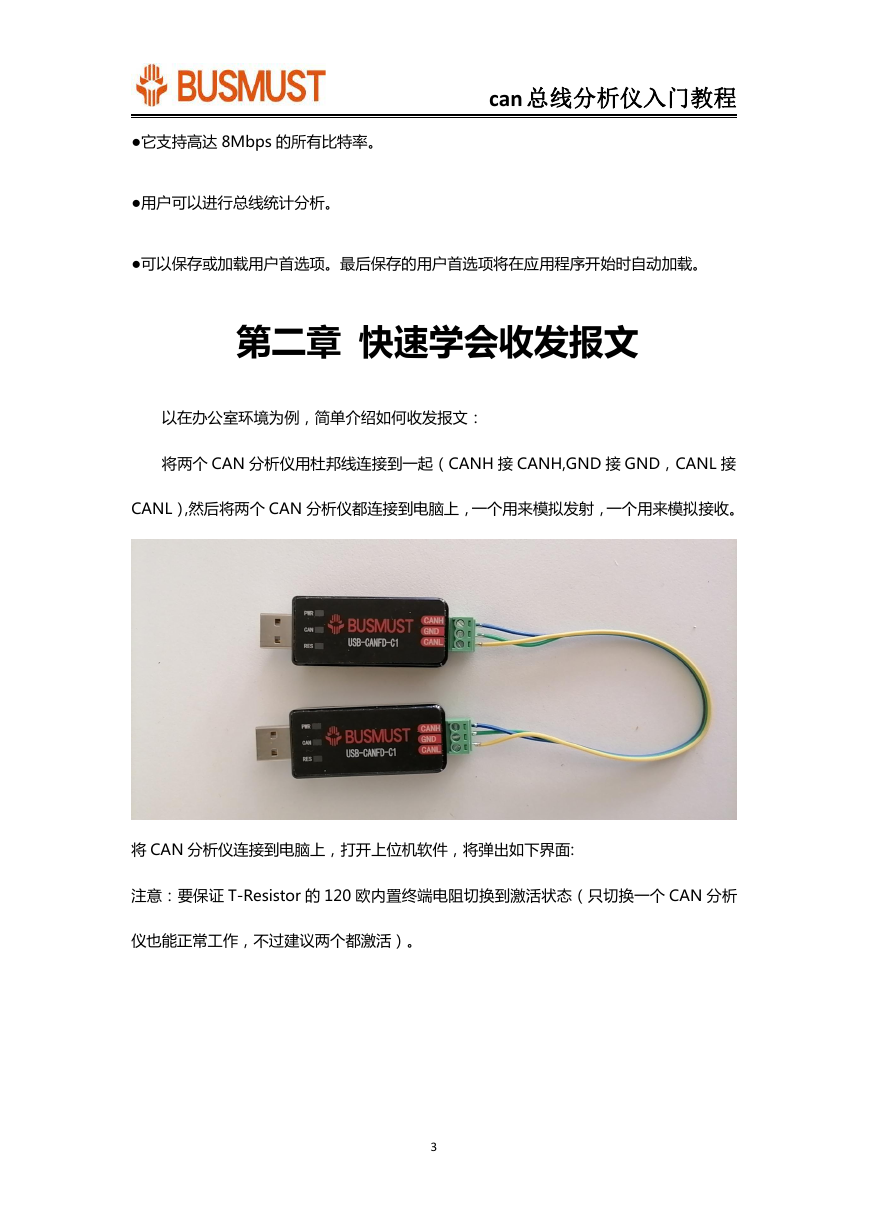

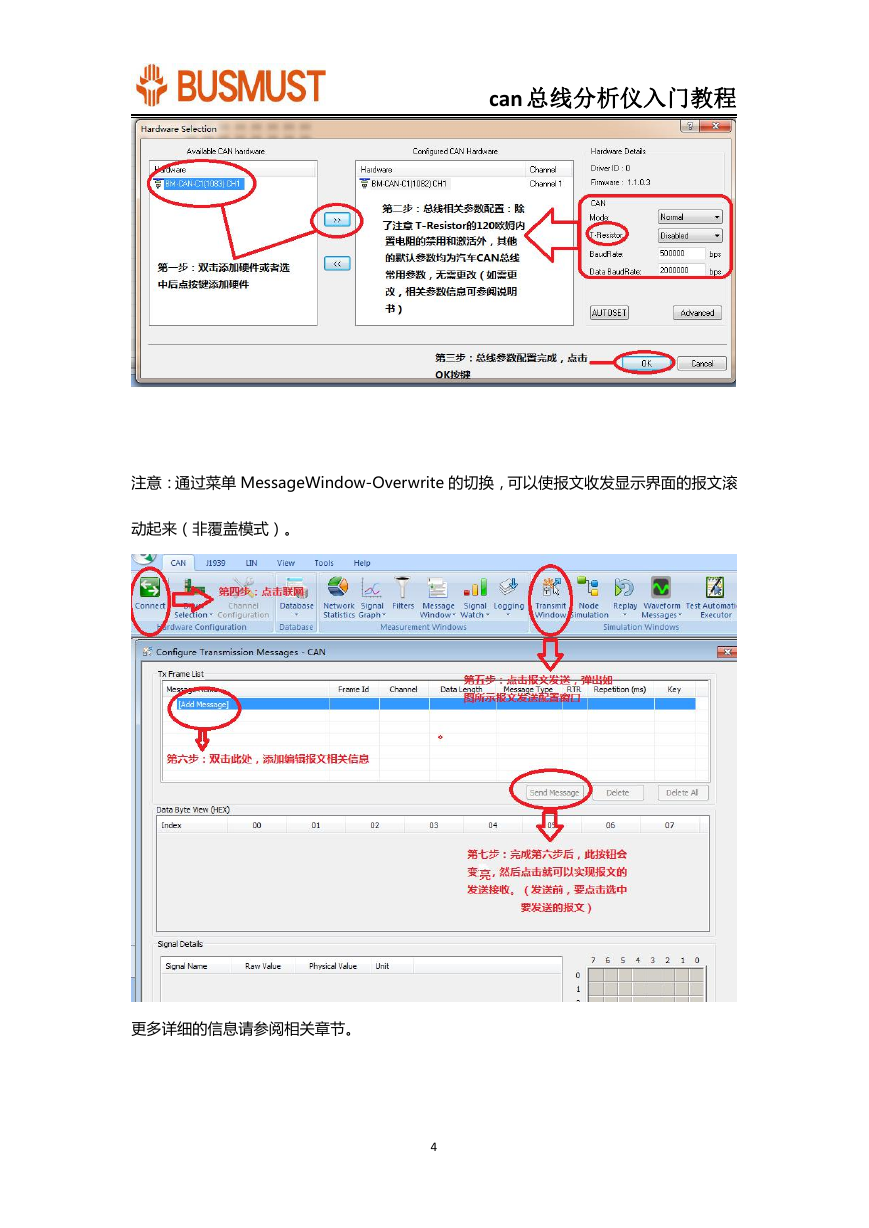

can 总线分析仪入门教程 ●它支持高达 8Mbps 的所有比特率。 ●用户可以进行总线统计分析。 ●可以保存或加载用户首选项。最后保存的用户首选项将在应用程序开始时自动加载。第二章快速学会收发报文以在办公室环境为例，简单介绍如何收发报文：将两个 CAN 分析仪用杜邦线连接到一起（CANH 接 CANH,GND 接 GND，CANL 接 CANL）,然后将两个 CAN 分析仪都连接到电脑上，一个用来模拟发射，一个用来模拟接收。将 CAN 分析仪连接到电脑上，打开上位机软件，将弹出如下界面: 注意：要保证 T-Resistor 的 120 欧内置终端电阻切换到激活状态（只切换一个 CAN 分析仪也能正常工作，不过建议两个都激活）。 3

can 总线分析仪入门教程注意：通过菜单 MessageWindow-Overwrite 的切换，可以使报文收发显示界面的报文滚动起来（非覆盖模式）。更多详细的信息请参阅相关章节。 4

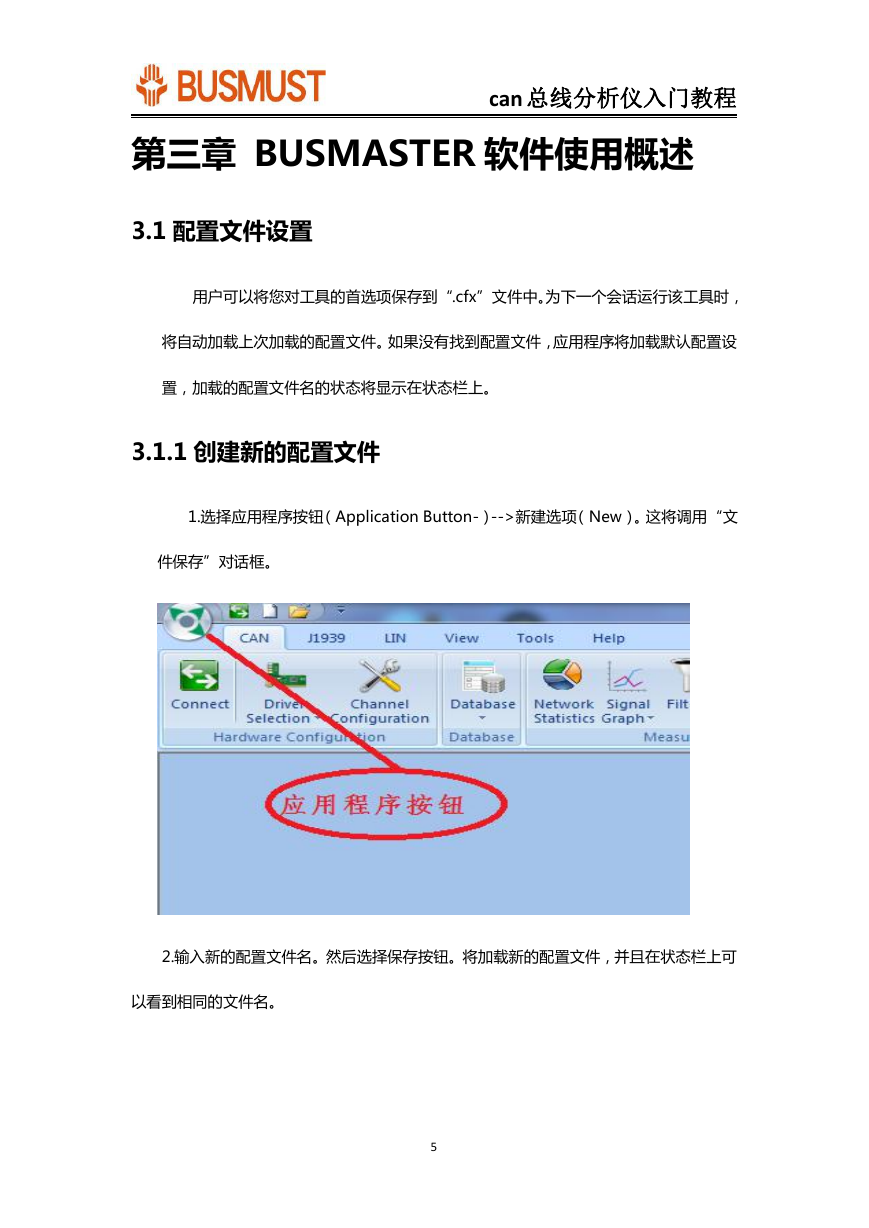

第三章 BUSMASTER 软件使用概述 can 总线分析仪入门教程 3.1 配置文件设置用户可以将您对工具的首选项保存到“.cfx”文件中。为下一个会话运行该工具时，将自动加载上次加载的配置文件。如果没有找到配置文件，应用程序将加载默认配置设置，加载的配置文件名的状态将显示在状态栏上。 3.1.1 创建新的配置文件 1.选择应用程序按钮（Application Button-）-->新建选项（New）。这将调用“文件保存”对话框。 2.输入新的配置文件名。然后选择保存按钮。将加载新的配置文件，并且在状态栏上可以看到相同的文件名。 5
