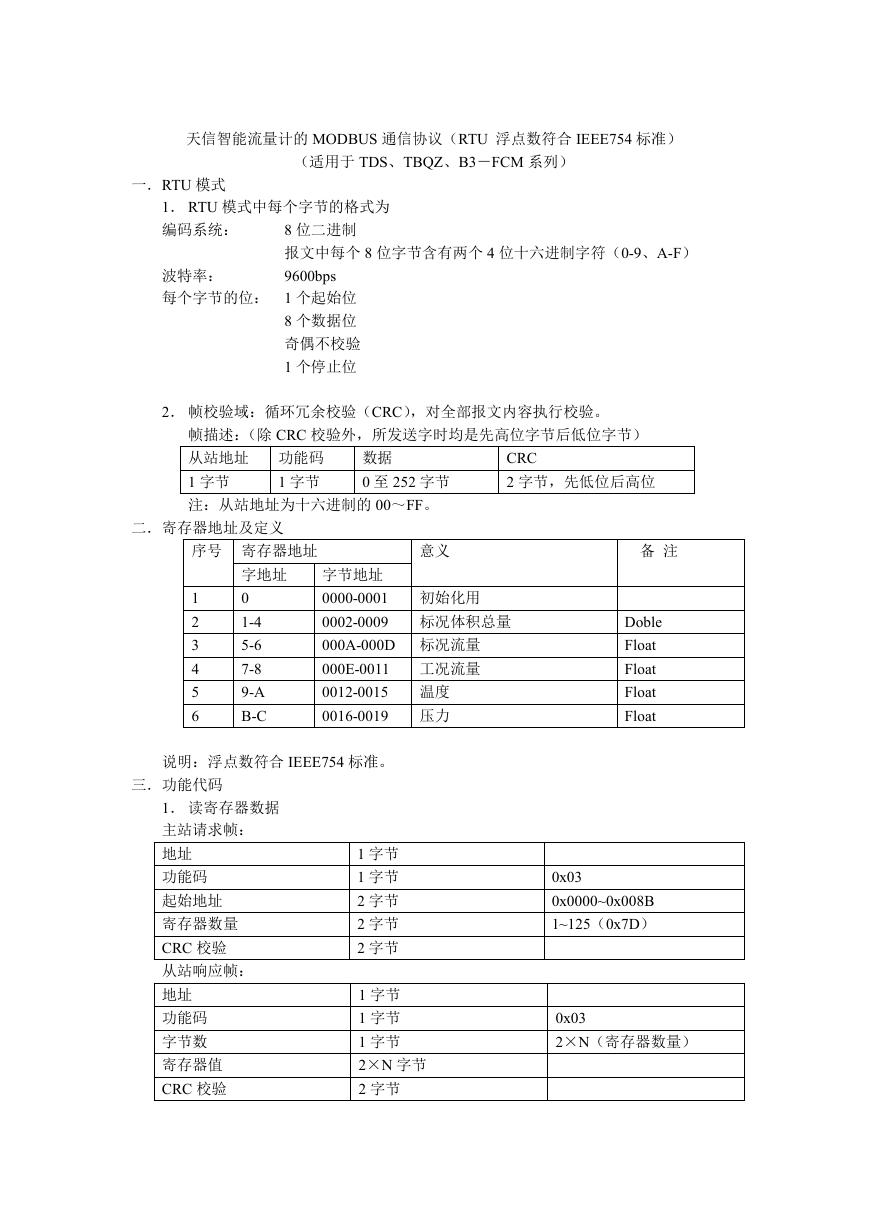

天信智能流量计的 MODBUS 通信协议（RTU 浮点数符合 IEEE754 标准） （适用于 TDS、TBQZ、B3－FCM 系列） 一．RTU 模式 8 位二进制 报文中每个 8 位字节含有两个 4 位十六进制字符（0-9、A-F） 9600bps 1． RTU 模式中每个字节的格式为 编码系统： 波特率： 每个字节的位： 1 个起始位 8 个数据位 奇偶不校验 1 个停止位 2． 帧校验域：循环冗余校验（CRC），对全部报文内容执行校验。 帧描述：（除 CRC 校验外，所发送字时均是先高位字节后低位字节） 从站地址 功能码 1 字节 1 字节 注：从站地址为十六进制的 00～FF。 CRC 2 字节，先低位后高位 数据 0 至 252 字节 二．寄存器地址及定义 序号 寄存器地址 意义 备 注 字地址 0 1-4 5-6 7-8 9-A B-C 1 2 3 4 5 6 标况体积总量 初始化用 字节地址 0000-0001 0002-0009 000A-000D 标况流量 000E-0011 工况流量 0012-0015 0016-0019 温度 压力 说明：浮点数符合 IEEE754 标准。 三．功能代码 1． 读寄存器数据 主站请求帧： 地址 功能码 起始地址 寄存器数量 CRC 校验 从站响应帧： 地址 功能码 字节数 寄存器值 CRC 校验 1 字节 1 字节 2 字节 2 字节 2 字节 1 字节 1 字节 1 字节 2×N 字节 2 字节 Doble Float Float Float Float 0x03 0x0000~0x008B 1~125（0x7D） 0x03 2×N（寄存器数量） 

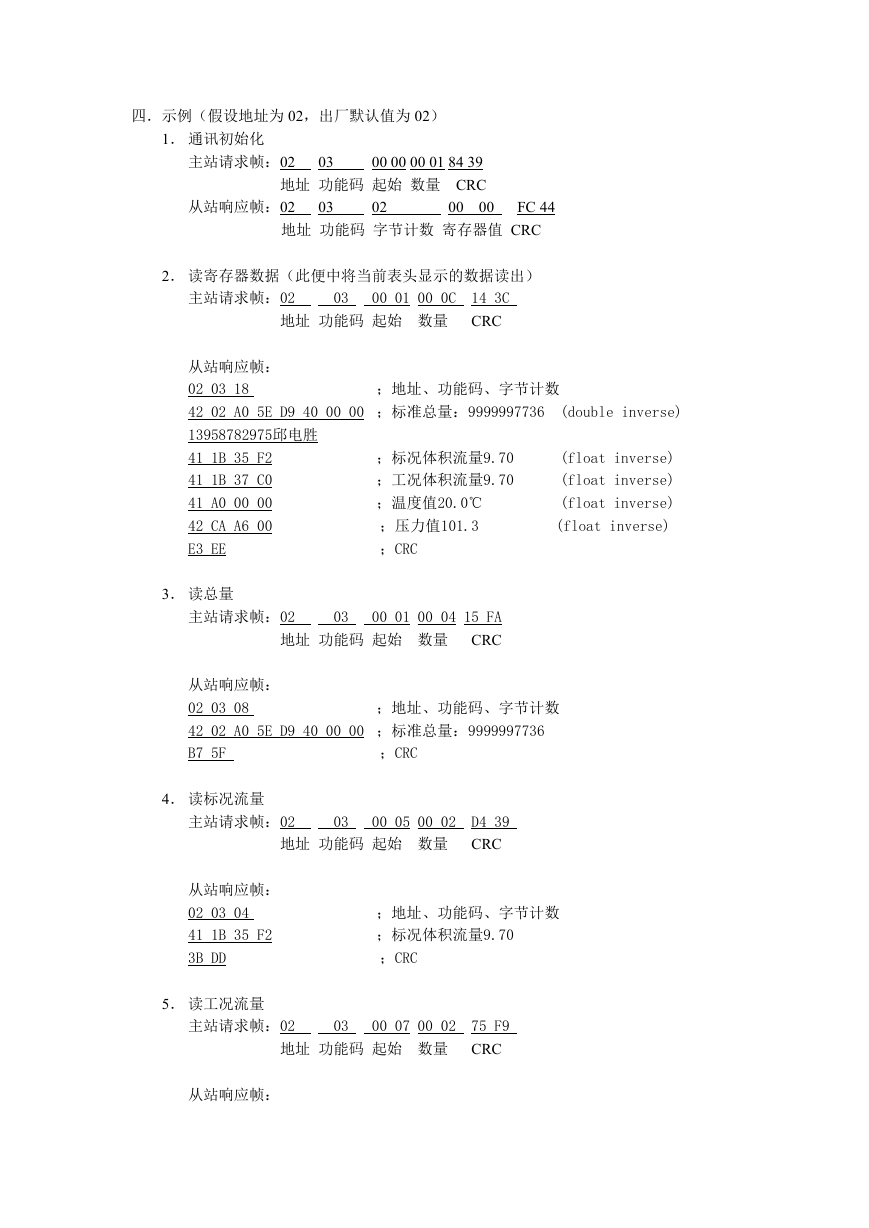

四．示例（假设地址为 02，出厂默认值为 02） 1． 通讯初始化 主站请求帧：02 从站响应帧：02 03 00 00 00 01 84 39 地址 功能码 起始 数量 CRC 00 02 00 03 FC 44 地址 功能码 字节计数 寄存器值 CRC 2． 读寄存器数据（此便中将当前表头显示的数据读出） 主站请求帧：02 03 14 3C 地址 功能码 起始 数量 CRC 00 01 00 0C ；地址、功能码、字节计数 从站响应帧： 02 03 18 42 02 A0 5E D9 40 00 00 ；标准总量：9999997736 13958782975邱电胜 41 1B 35 F2 41 1B 37 C0 41 A0 00 00 42 CA A6 00 E3 EE ；标况体积流量9.70 ；工况体积流量9.70 ；温度值20.0℃ ；压力值101.3 ；CRC (double inverse) (float inverse) (float inverse) (float inverse) (float inverse) 3． 读总量 主站请求帧：02 03 00 01 00 04 15 FA 地址 功能码 起始 数量 CRC 从站响应帧： 02 03 08 42 02 A0 5E D9 40 00 00 ；标准总量：9999997736 B7 5F ；地址、功能码、字节计数 ；CRC 4． 读标况流量 主站请求帧：02 03 D4 39 地址 功能码 起始 数量 CRC 00 05 00 02 从站响应帧： 02 03 04 41 1B 35 F2 3B DD 5． 读工况流量 ；地址、功能码、字节计数 ；标况体积流量9.70 ；CRC 主站请求帧：02 03 75 F9 地址 功能码 起始 数量 CRC 00 07 00 02 从站响应帧： 

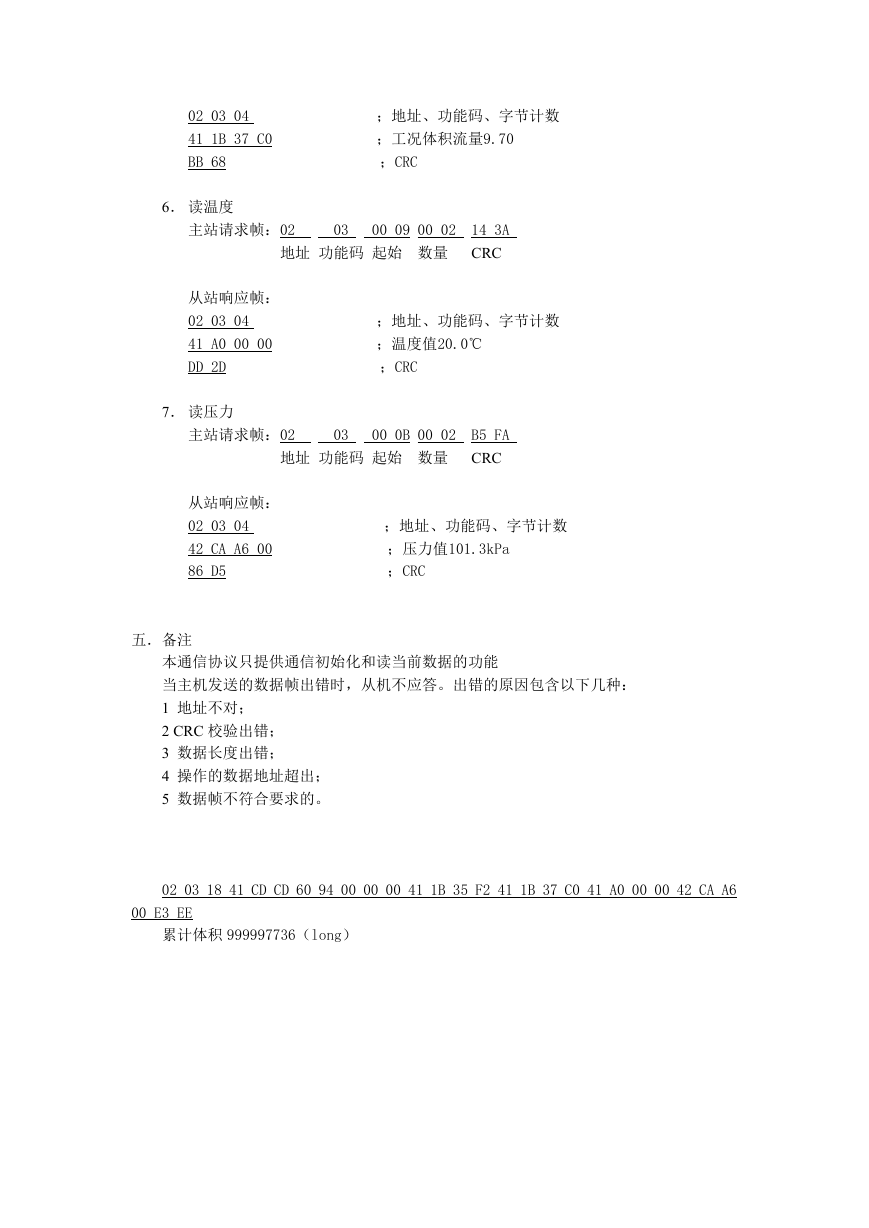

02 03 04 41 1B 37 C0 BB 68 6． 读温度 ；地址、功能码、字节计数 ；工况体积流量9.70 ；CRC 主站请求帧：02 03 14 3A 地址 功能码 起始 数量 CRC 00 09 00 02 从站响应帧： 02 03 04 41 A0 00 00 DD 2D 7． 读压力 ；地址、功能码、字节计数 ；温度值20.0℃ ；CRC 主站请求帧：02 03 B5 FA 地址 功能码 起始 数量 CRC 00 0B 00 02 从站响应帧： 02 03 04 42 CA A6 00 86 D5 ；地址、功能码、字节计数 ；压力值101.3kPa ；CRC 五．备注 本通信协议只提供通信初始化和读当前数据的功能 当主机发送的数据帧出错时，从机不应答。出错的原因包含以下几种： 1 地址不对； 2 CRC 校验出错； 3 数据长度出错； 4 操作的数据地址超出； 5 数据帧不符合要求的。 02 03 18 41 CD CD 60 94 00 00 00 41 1B 35 F2 41 1B 37 C0 41 A0 00 00 42 CA A6 00 E3 EE 累计体积 999997736（long）
