实验二 ７段数码管译码器设计与实现 [实验目的] 熟悉 VHDL 语言的语法规范 了解模块之间的连接 [重点和难点] VHDL 语言中 port map 的使用 模块化设计方法 [设备器材] 稳压电源 万用表 示波器 计算机 实验板一块 Quartus II 4.1 Syplify8.1 [预习思考题] 1) 仔细阅读下面的[相关知识]介绍，怎样在本次设计里面体现出 顶层设计和底层设计（解释一下你的功能划分和端口定义）？ 2) 为了控制实验板上的数码管，我们需要定义哪些端口？ 3) 要使数码管 DISP6 点亮，控制端口应该怎样控制？ [实验内容] 用 VHDL 描述７段数码管译码器，完成编译、仿真和下载。 

要求： 1) 输入为一个四位二进制数，使用拨码开关 SW1、SW2、SW3 和 SW4 表示，其中 SW1 是最高位，SW4 是最低位，并使用 发光二极管 LD1、LD2、LD3 和 LD4 显示这四位二进制数， LD1 是最高位，LD4 为最低位，亮表示‘1’，不亮表示‘0’。 2) 输出为０～９这１０个数码管图形，在数码管 DISP6 上显示。 具体编码方式可以参考下面的表格。注意：这里的 0 (10) 9~ (10) 为 十进制表示，对应着二进制的 0000 (2) ~ 1001 (2) 3) 对于二进制的1 010 (2) ~ 1111 (2) 这６个状态要求数码管什么都不 显示，处于全灭的状态。 [相关知识] 1) ７段数码管结构如图所示： 每一段都是一个发光二极管，它们的负极全部连接到一 起，所以叫共阴极（Common cathode）。我们开发板上的 CAT 就是阴极的缩写。 如（c）图所示，当需要用７段数码管显示数字时，我们 只需要点亮某些二极管即可，这是０～９通常的显示模式。 

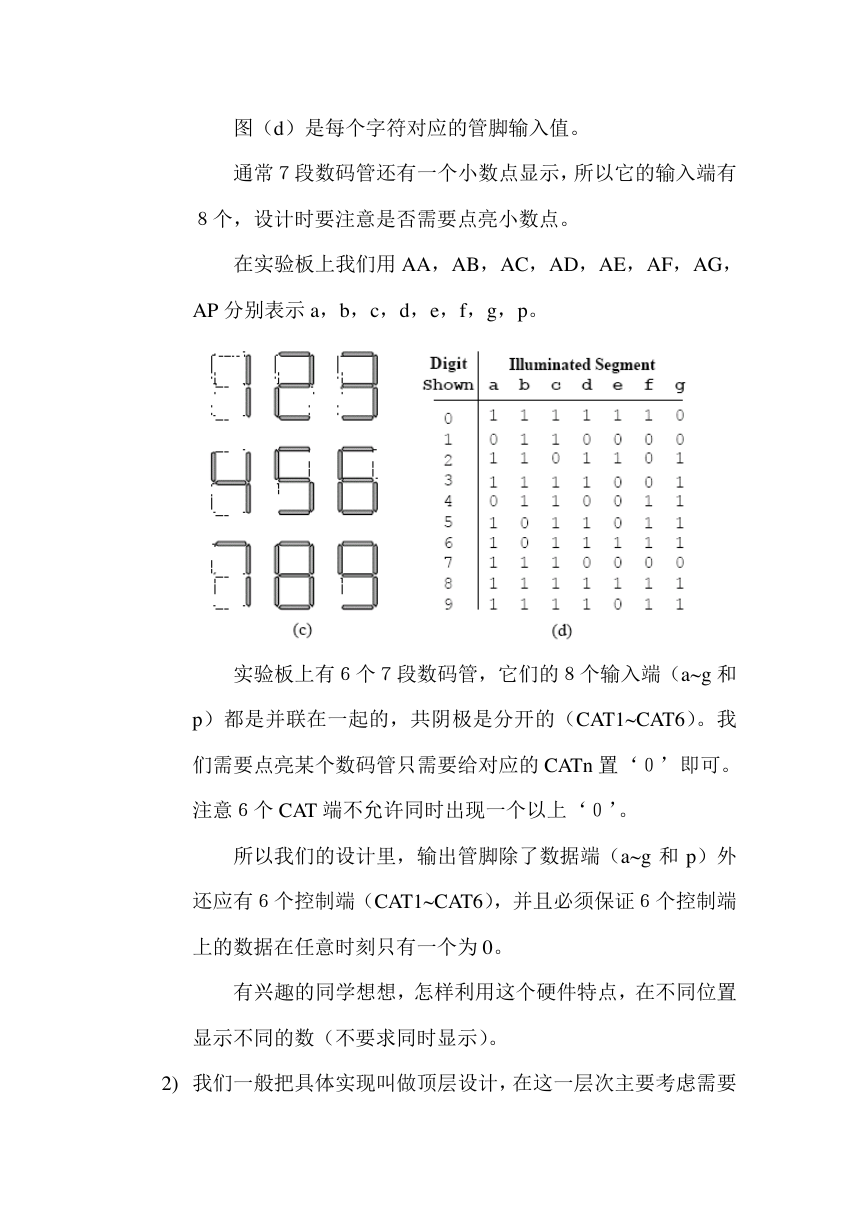

图（d）是每个字符对应的管脚输入值。 通常７段数码管还有一个小数点显示，所以它的输入端有 ８个，设计时要注意是否需要点亮小数点。 在实验板上我们用 AA，AB，AC，AD，AE，AF，AG， AP 分别表示 a，b，c，d，e，f，g，p。 实验板上有６个７段数码管，它们的８个输入端（a~g 和 p）都是并联在一起的，共阴极是分开的（CAT1~CAT6）。我 们需要点亮某个数码管只需要给对应的 CATn 置‘０’即可。 注意６个 CAT 端不允许同时出现一个以上‘０’。 所以我们的设计里，输出管脚除了数据端（a~g 和 p）外 还应有６个控制端（CAT1~CAT6），并且必须保证６个控制端 上的数据在任意时刻只有一个为 0。 有兴趣的同学想想，怎样利用这个硬件特点，在不同位置 显示不同的数（不要求同时显示）。 2) 我们一般把具体实现叫做顶层设计，在这一层次主要考虑需要 

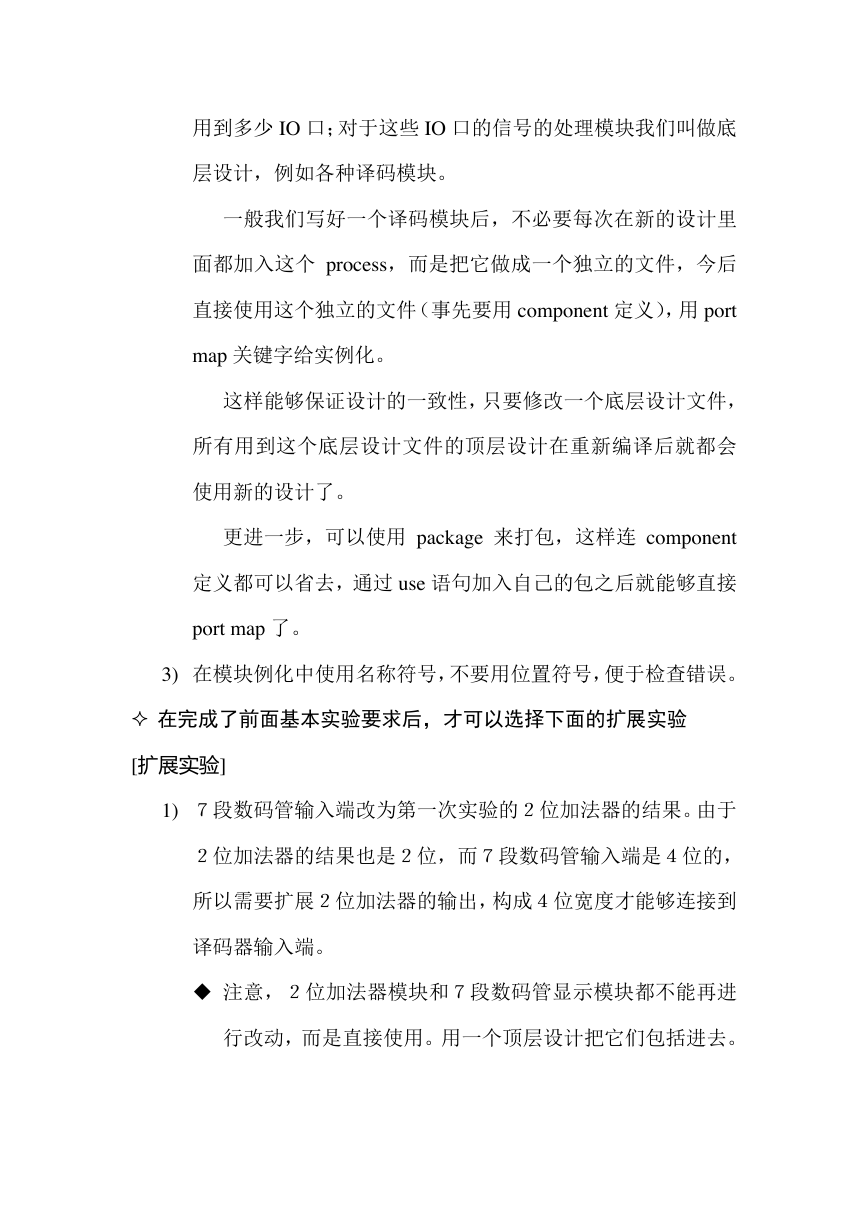

用到多少 IO 口；对于这些 IO 口的信号的处理模块我们叫做底 层设计，例如各种译码模块。 一般我们写好一个译码模块后，不必要每次在新的设计里 面都加入这个 process，而是把它做成一个独立的文件，今后 直接使用这个独立的文件（事先要用 component 定义），用 port map 关键字给实例化。 这样能够保证设计的一致性，只要修改一个底层设计文件， 所有用到这个底层设计文件的顶层设计在重新编译后就都会 使用新的设计了。 更进一步，可以使用 package 来打包，这样连 component 定义都可以省去，通过 use 语句加入自己的包之后就能够直接 port map 了。 3) 在模块例化中使用名称符号，不要用位置符号，便于检查错误。 在完成了前面基本实验要求后，才可以选择下面的扩展实验 [扩展实验] 1) ７段数码管输入端改为第一次实验的２位加法器的结果。由于 ２位加法器的结果也是２位，而７段数码管输入端是４位的， 所以需要扩展２位加法器的输出，构成４位宽度才能够连接到 译码器输入端。 注意，２位加法器模块和７段数码管显示模块都不能再进 行改动，而是直接使用。用一个顶层设计把它们包括进去。
