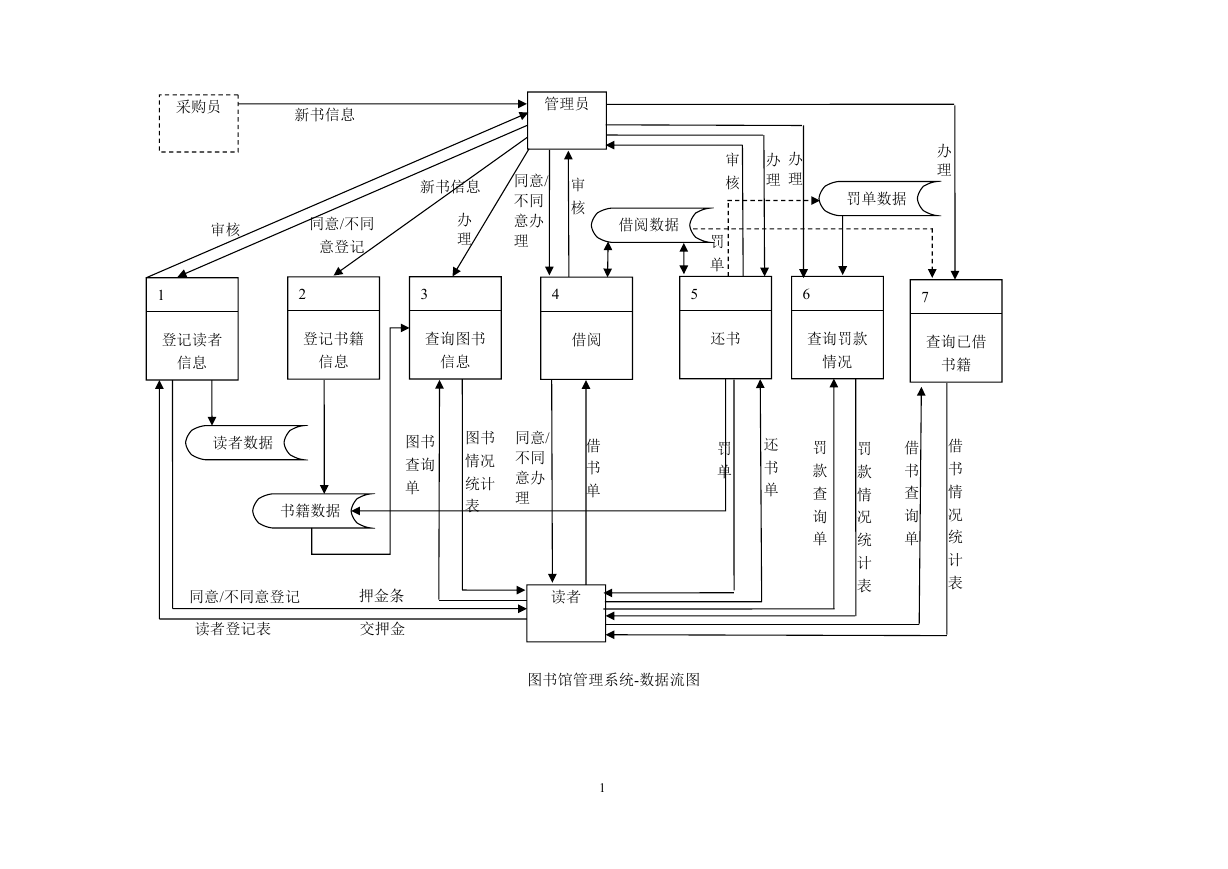

采购员新书信息管理员审核同意/不同意登记新书信息办理审核同意/ 不同意办理 1 2 3 4 借阅数据罚单 5 登记读者信息登记书籍信息查询图书信息借阅还书审核办理办理办理罚单数据 6 7 查询罚款情况查询已借书籍读者数据书籍数据图书查询单图书情况统计表同意/ 不同意办理借书单同意/不同意登记读者登记表押金条交押金读者罚单还书单罚款查询单罚款情况统计表借书查询单借书情况统计表图书馆管理系统-数据流图 1

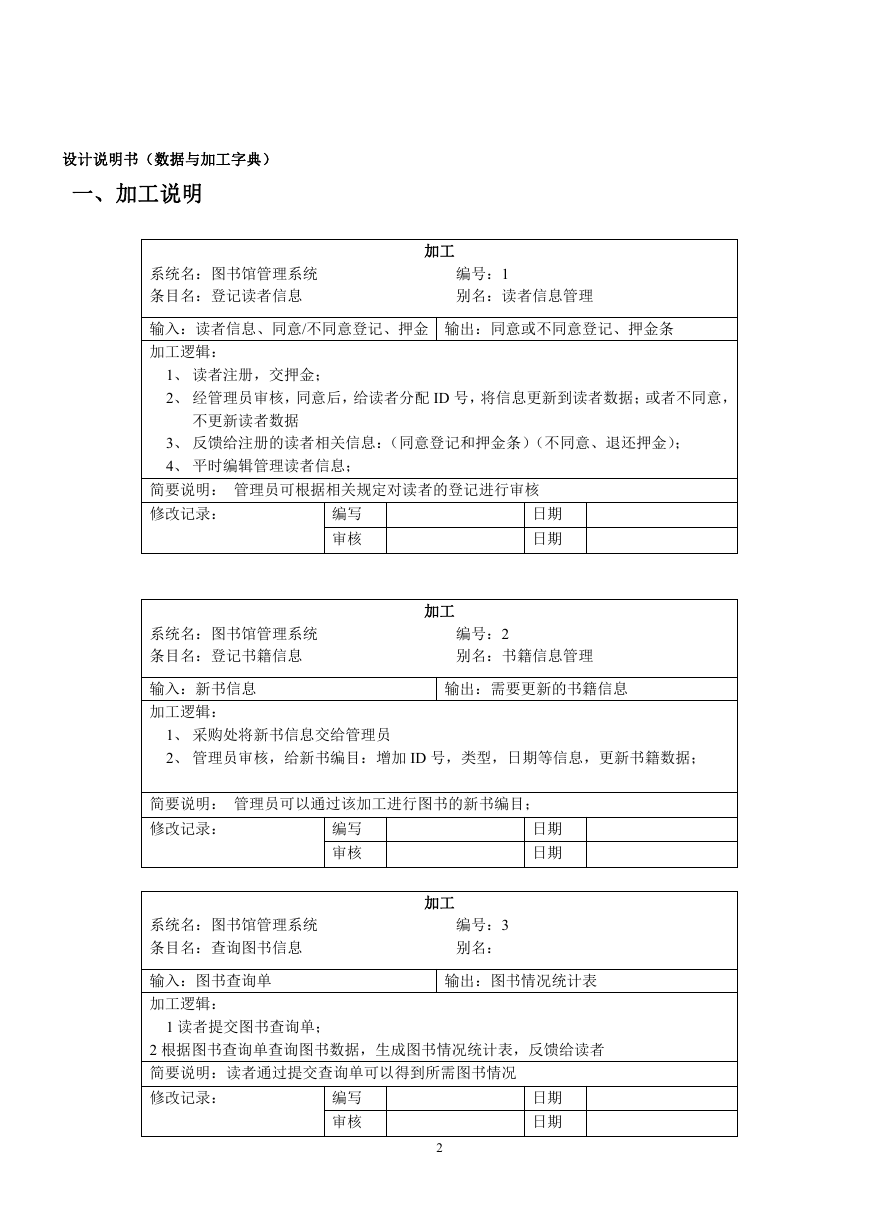

设计说明书（数据与加工字典）一、加工说明系统名：图书馆管理系统条目名：登记读者信息加工编号：1 别名：读者信息管理输入：读者信息、同意/不同意登记、押金输出：同意或不同意登记、押金条加工逻辑： 1、读者注册，交押金； 2、经管理员审核，同意后，给读者分配 ID 号，将信息更新到读者数据；或者不同意，不更新读者数据 3、反馈给注册的读者相关信息：（同意登记和押金条）（不同意、退还押金）； 4、平时编辑管理读者信息；简要说明：管理员可根据相关规定对读者的登记进行审核修改记录：编写审核日期日期系统名：图书馆管理系统条目名：登记书籍信息输入：新书信息加工逻辑：加工编号：2 别名：书籍信息管理输出：需要更新的书籍信息 1、采购处将新书信息交给管理员 2、管理员审核，给新书编目：增加 ID 号，类型，日期等信息，更新书籍数据；简要说明：管理员可以通过该加工进行图书的新书编目；修改记录：编写审核日期日期系统名：图书馆管理系统条目名：查询图书信息输入：图书查询单加工逻辑： 1 读者提交图书查询单；加工编号：3 别名：输出：图书情况统计表 2 根据图书查询单查询图书数据，生成图书情况统计表，反馈给读者简要说明：读者通过提交查询单可以得到所需图书情况修改记录：编写审核 2 日期日期

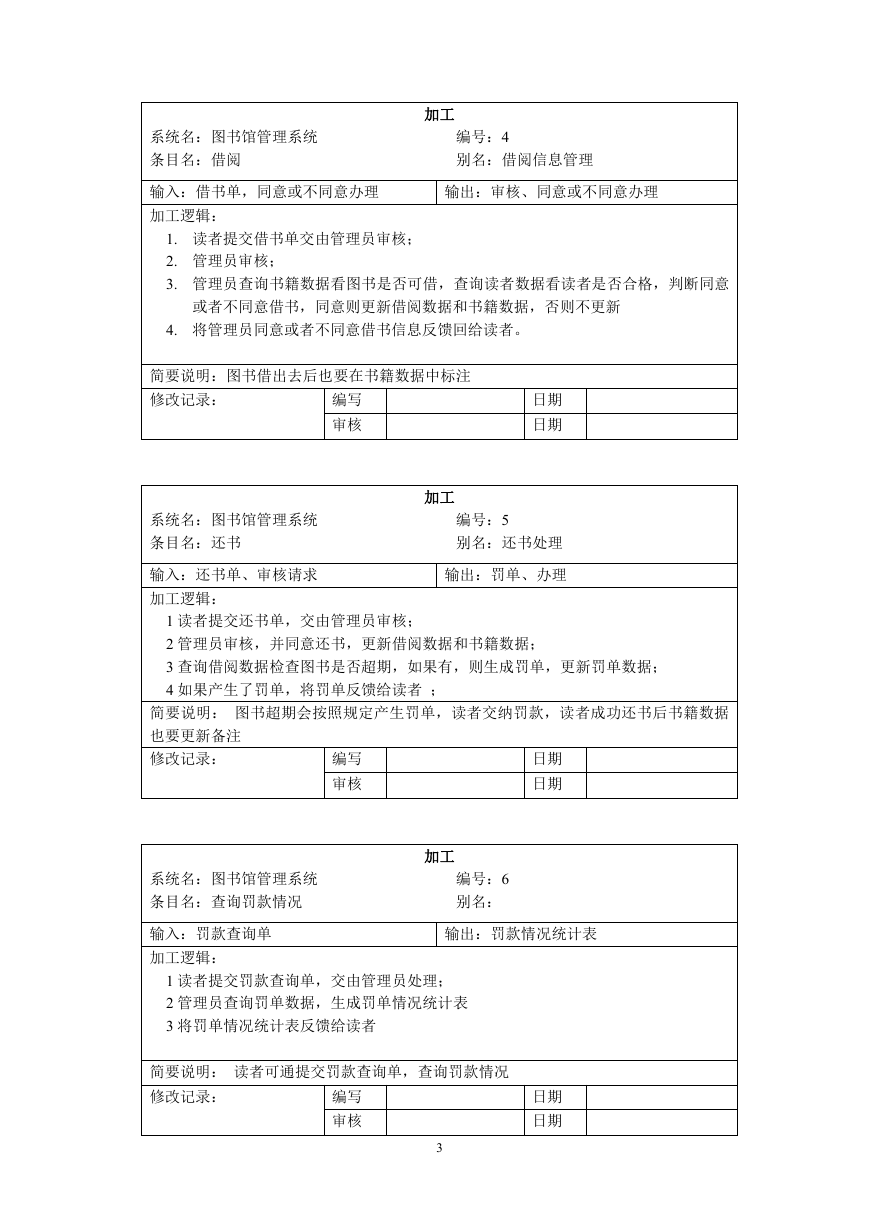

系统名：图书馆管理系统条目名：借阅加工编号：4 别名：借阅信息管理输入：借书单，同意或不同意办理输出：审核、同意或不同意办理加工逻辑： 1. 读者提交借书单交由管理员审核； 2. 管理员审核； 3. 管理员查询书籍数据看图书是否可借，查询读者数据看读者是否合格，判断同意或者不同意借书，同意则更新借阅数据和书籍数据，否则不更新 4. 将管理员同意或者不同意借书信息反馈回给读者。简要说明：图书借出去后也要在书籍数据中标注修改记录：编写审核日期日期系统名：图书馆管理系统条目名：还书加工编号：5 别名：还书处理输入：还书单、审核请求输出：罚单、办理加工逻辑： 1 读者提交还书单，交由管理员审核； 2 管理员审核，并同意还书，更新借阅数据和书籍数据； 3 查询借阅数据检查图书是否超期，如果有，则生成罚单，更新罚单数据； 4 如果产生了罚单，将罚单反馈给读者；简要说明：图书超期会按照规定产生罚单，读者交纳罚款，读者成功还书后书籍数据也要更新备注修改记录：编写审核日期日期系统名：图书馆管理系统条目名：查询罚款情况输入：罚款查询单加工逻辑：加工编号：6 别名：输出：罚款情况统计表 1 读者提交罚款查询单，交由管理员处理； 2 管理员查询罚单数据，生成罚单情况统计表 3 将罚单情况统计表反馈给读者简要说明：读者可通提交罚款查询单，查询罚款情况修改记录：编写审核日期日期 3

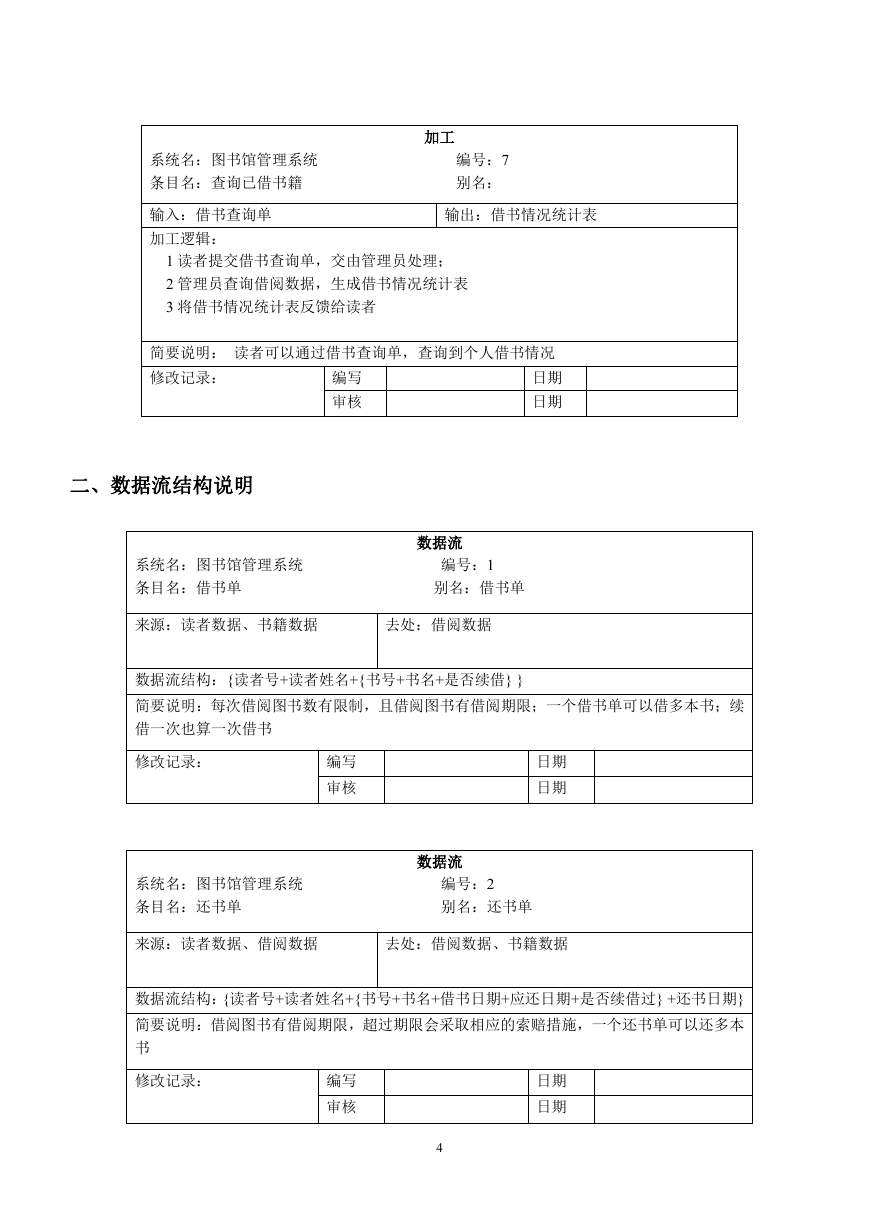

系统名：图书馆管理系统条目名：查询已借书籍输入：借书查询单加工逻辑：加工编号：7 别名：输出：借书情况统计表 1 读者提交借书查询单，交由管理员处理； 2 管理员查询借阅数据，生成借书情况统计表 3 将借书情况统计表反馈给读者简要说明：读者可以通过借书查询单，查询到个人借书情况修改记录：编写审核日期日期二、数据流结构说明系统名：图书馆管理系统条目名：借书单数据流编号：1 别名：借书单来源：读者数据、书籍数据去处：借阅数据数据流结构：{读者号+读者姓名+{书号+书名+是否续借} } 简要说明：每次借阅图书数有限制，且借阅图书有借阅期限；一个借书单可以借多本书；续借一次也算一次借书修改记录：编写审核日期日期系统名：图书馆管理系统条目名：还书单数据流编号：2 别名：还书单来源：读者数据、借阅数据去处：借阅数据、书籍数据数据流结构：{读者号+读者姓名+{书号+书名+借书日期+应还日期+是否续借过} +还书日期} 简要说明：借阅图书有借阅期限，超过期限会采取相应的索赔措施，一个还书单可以还多本书修改记录：编写审核日期日期 4

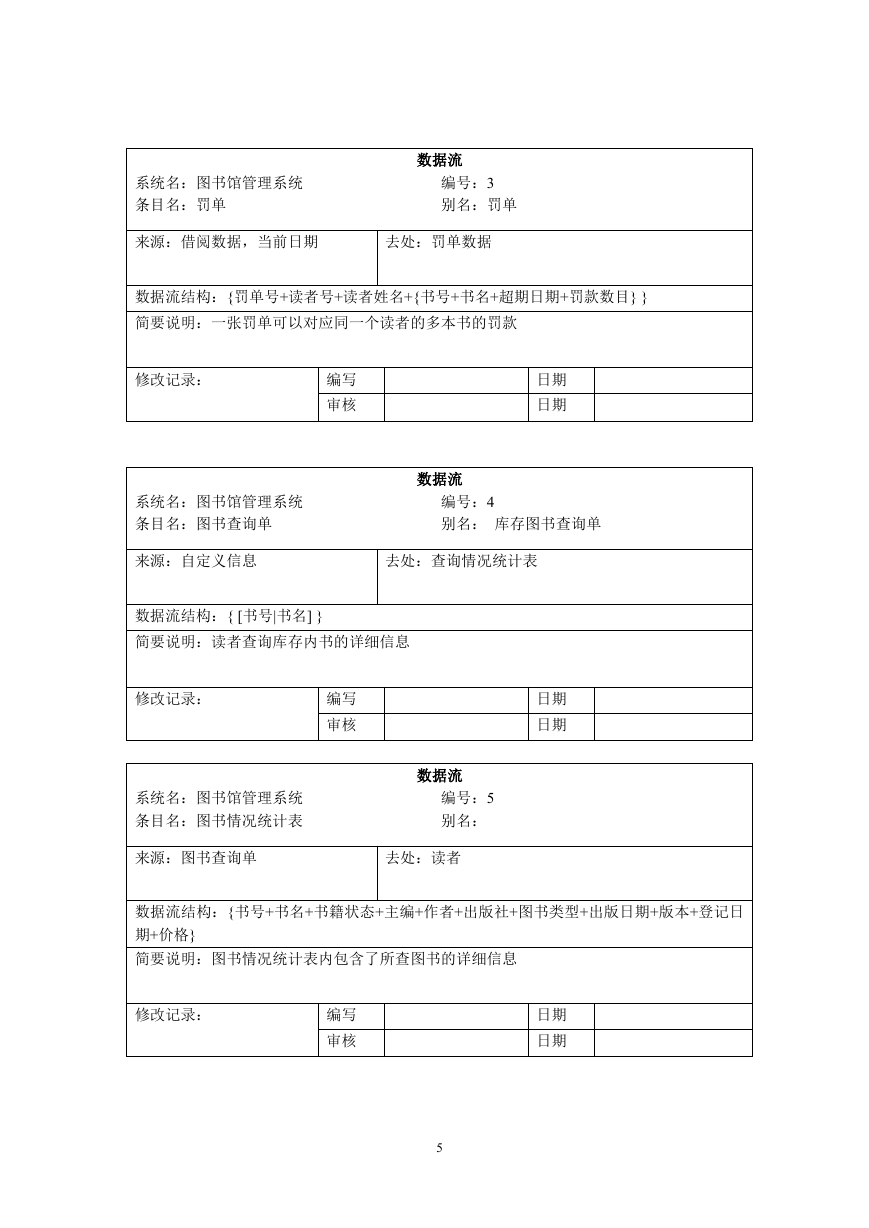

系统名：图书馆管理系统条目名：罚单数据流编号：3 别名：罚单来源：借阅数据，当前日期去处：罚单数据数据流结构：{罚单号+读者号+读者姓名+{书号+书名+超期日期+罚款数目} } 简要说明：一张罚单可以对应同一个读者的多本书的罚款修改记录：编写审核日期日期系统名：图书馆管理系统条目名：图书查询单数据流编号：4 别名：库存图书查询单来源：自定义信息去处：查询情况统计表数据流结构：{ [书号|书名] } 简要说明：读者查询库存内书的详细信息修改记录：编写审核日期日期系统名：图书馆管理系统条目名：图书情况统计表数据流编号：5 别名：来源：图书查询单去处：读者数据流结构：{书号+书名+书籍状态+主编+作者+出版社+图书类型+出版日期+版本+登记日期+价格} 简要说明：图书情况统计表内包含了所查图书的详细信息修改记录：编写审核日期日期 5

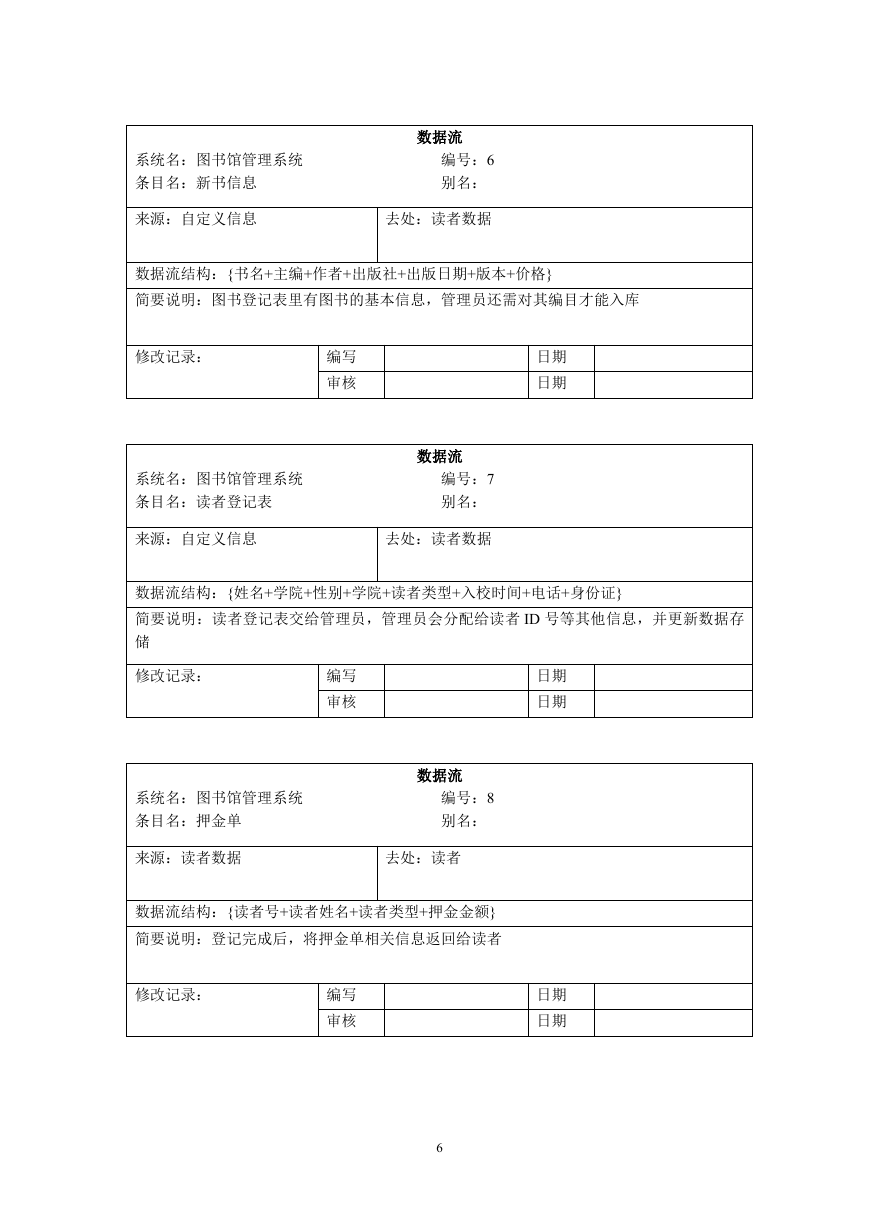

系统名：图书馆管理系统条目名：新书信息数据流编号：6 别名：来源：自定义信息去处：读者数据数据流结构：{书名+主编+作者+出版社+出版日期+版本+价格} 简要说明：图书登记表里有图书的基本信息，管理员还需对其编目才能入库修改记录：编写审核日期日期系统名：图书馆管理系统条目名：读者登记表数据流编号：7 别名：来源：自定义信息去处：读者数据数据流结构：{姓名+学院+性别+学院+读者类型+入校时间+电话+身份证} 简要说明：读者登记表交给管理员，管理员会分配给读者 ID 号等其他信息，并更新数据存储修改记录：编写审核日期日期系统名：图书馆管理系统条目名：押金单数据流编号：8 别名：来源：读者数据去处：读者数据流结构：{读者号+读者姓名+读者类型+押金金额} 简要说明：登记完成后，将押金单相关信息返回给读者修改记录：编写审核日期日期 6

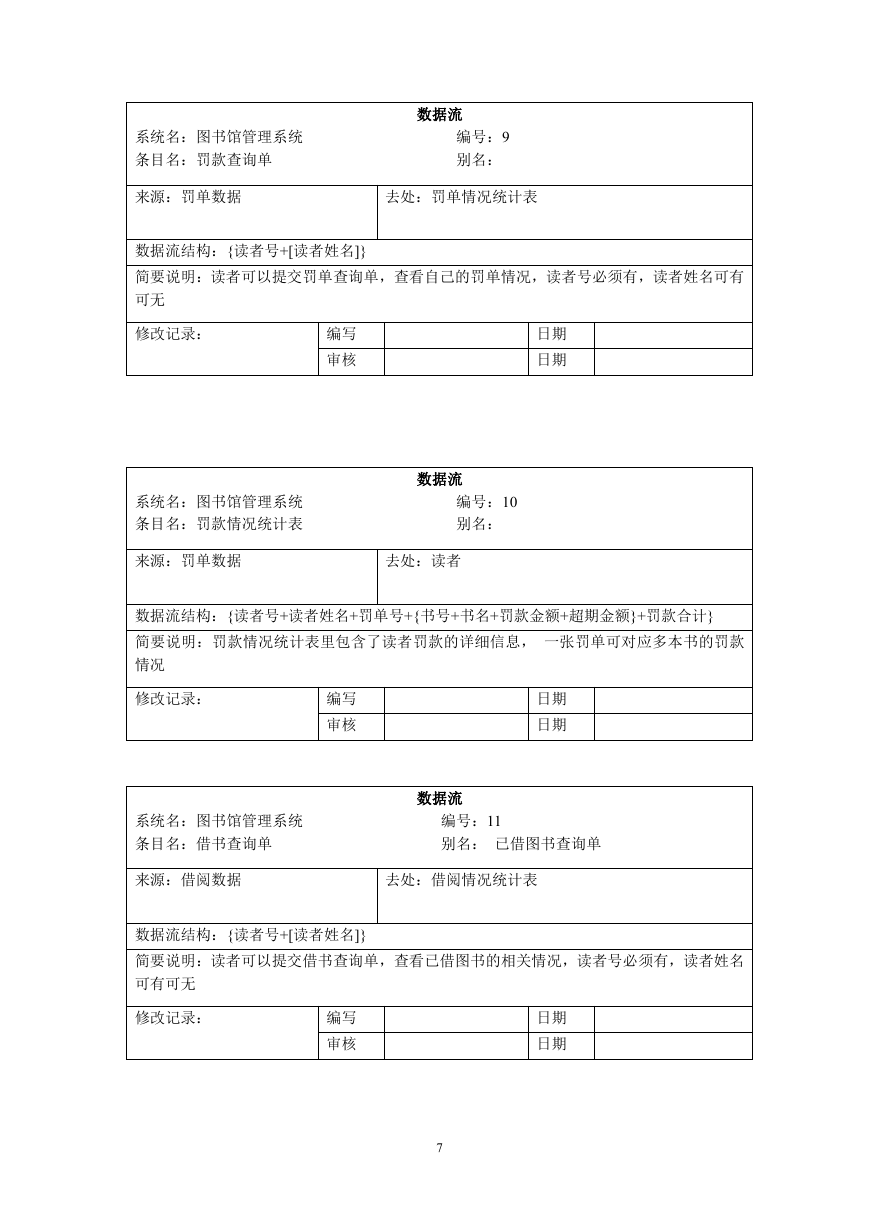

系统名：图书馆管理系统条目名：罚款查询单数据流编号：9 别名：来源：罚单数据去处：罚单情况统计表数据流结构：{读者号+[读者姓名]} 简要说明：读者可以提交罚单查询单，查看自己的罚单情况，读者号必须有，读者姓名可有可无修改记录：编写审核日期日期系统名：图书馆管理系统条目名：罚款情况统计表数据流编号：10 别名：来源：罚单数据去处：读者数据流结构：{读者号+读者姓名+罚单号+{书号+书名+罚款金额+超期金额}+罚款合计} 简要说明：罚款情况统计表里包含了读者罚款的详细信息，一张罚单可对应多本书的罚款情况修改记录：编写审核日期日期系统名：图书馆管理系统条目名：借书查询单数据流编号：11 别名：已借图书查询单来源：借阅数据去处：借阅情况统计表数据流结构：{读者号+[读者姓名]} 简要说明：读者可以提交借书查询单，查看已借图书的相关情况，读者号必须有，读者姓名可有可无修改记录：编写审核日期日期 7

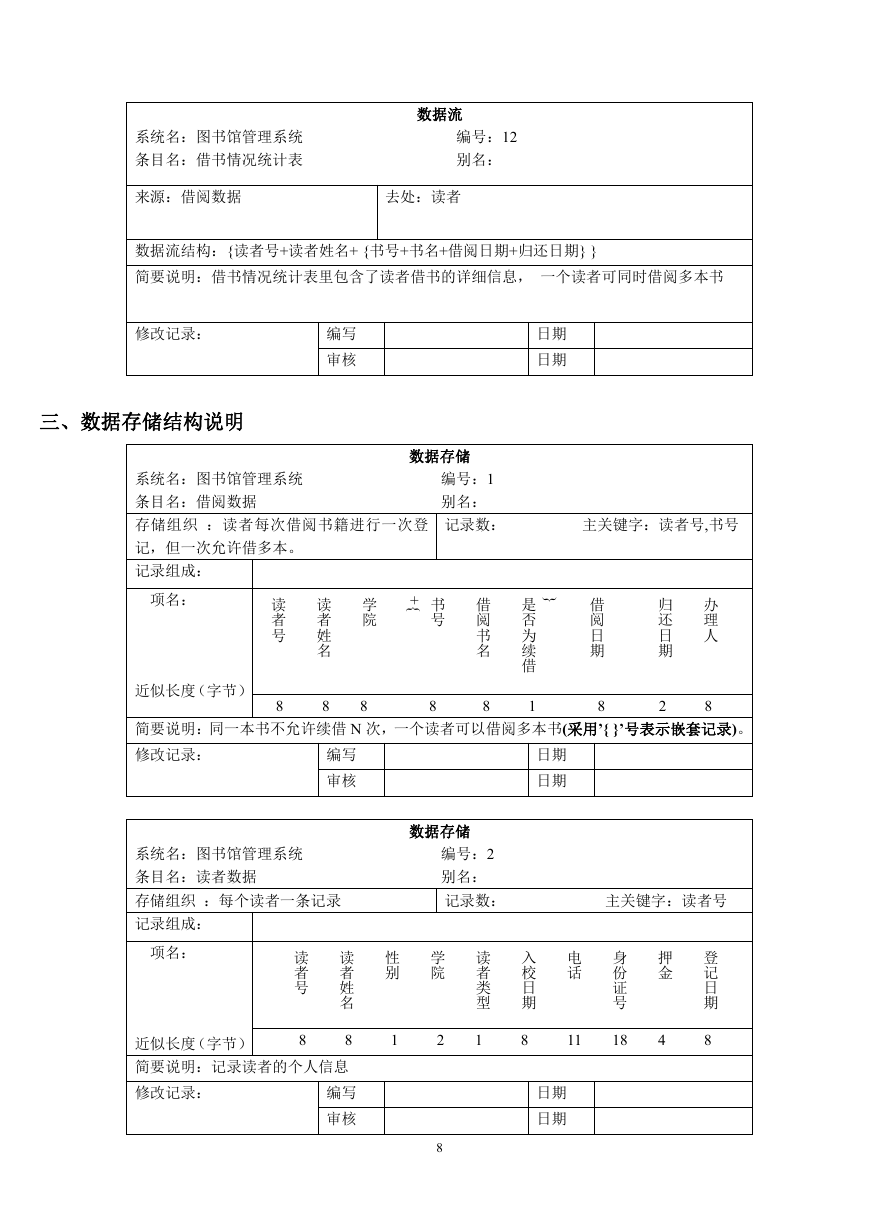

系统名：图书馆管理系统条目名：借书情况统计表数据流编号：12 别名：来源：借阅数据去处：读者数据流结构：{读者号+读者姓名+ {书号+书名+借阅日期+归还日期} } 简要说明：借书情况统计表里包含了读者借书的详细信息，一个读者可同时借阅多本书修改记录：编写审核日期日期三、数据存储结构说明数据存储系统名：图书馆管理系统条目名：借阅数据存储组织：读者每次借阅书籍进行一次登记，但一次允许借多本。编号：1 别名：记录数：主关键字：读者号,书号记录组成：项名： + {学院书号读者号读者姓名近似长度（字节） 8 8 8 8 借阅书名 8 }是否为续借 1 借阅日期 8 归还日期 2 办理人 8 简要说明：同一本书不允许续借 N 次，一个读者可以借阅多本书(采用’{ }’号表示嵌套记录)。修改记录：编写日期审核日期系统名：图书馆管理系统条目名：读者数据存储组织：每个读者一条记录数据存储编号：2 别名：记录数：主关键字：读者号记录组成：项名：性别学院读者号读者姓名近似长度（字节） 8 简要说明：记录读者的个人信息 8 修改记录：编写审核 1 2 8 读者类型 1 入校日期 8 电话 11 身份证号 18 押金 4 登记日期 8 日期日期
