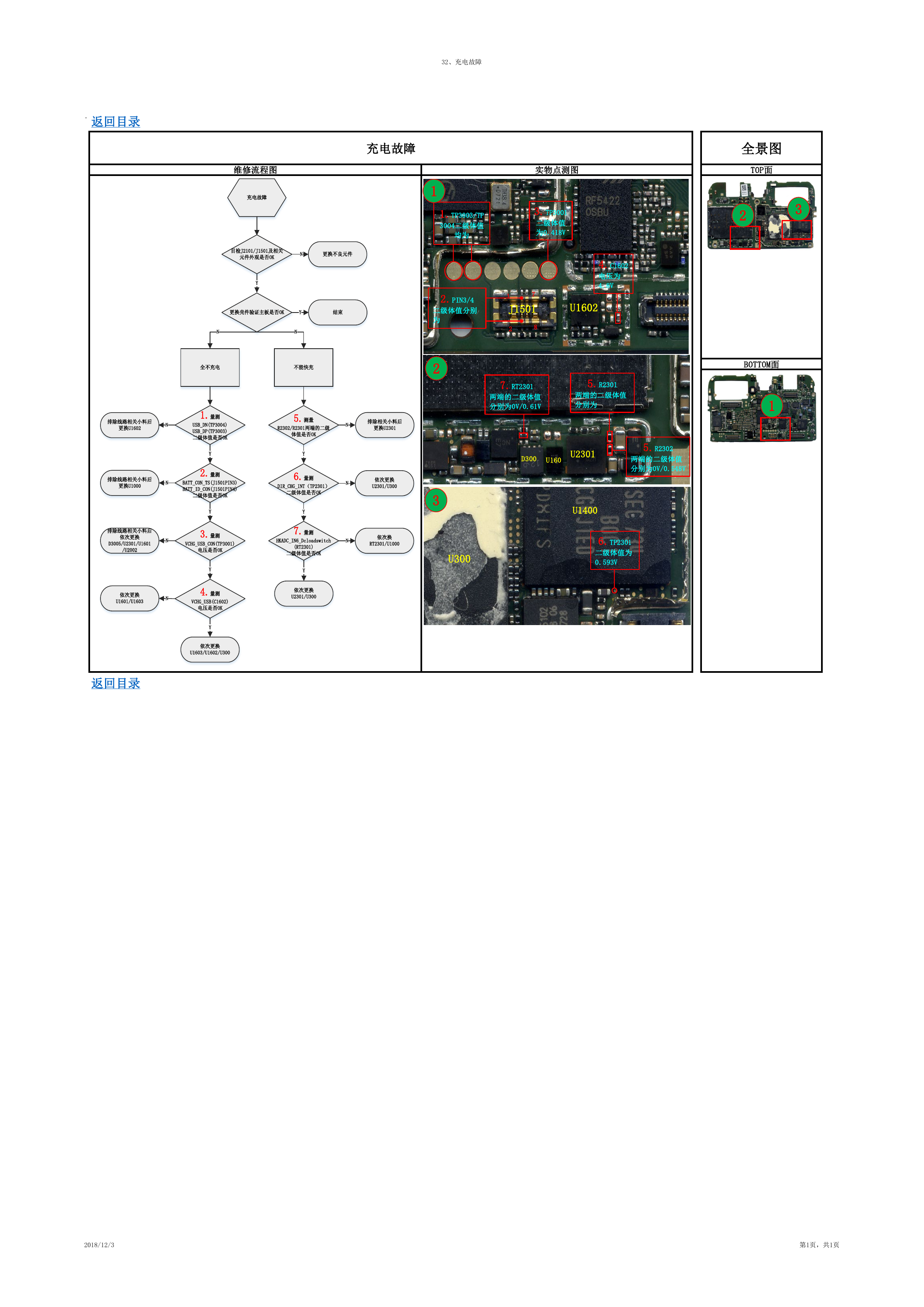

32、充电故障 1 1.TP3003/TP 3004二级体值 均为 实物点测图 3.TP3001 二级体值 为0.418V 4.C1602 电压为 4.8V U1602 2.PIN3/4 二级体值分别 为 7 1 J1501 2 8 全景图 TOP面 2 3 2 3 U300 7.RT2301 两端的二级体值 分别为0V/0.61V 5.R2301 两端的二级体值 分别为 BOTTOM面 1 D300 U160 U2301 5.R2302 两端的二级体值 分别为0V/0.548V U1400 6.TP2301 二级体值为 0.593V . 返回目录 充电故障 维修流程图 充电故障 目检J2101/J1501及相关 元件外观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N N 全不充电 不能快充 排除相关小料后 更换U2301 依次更换 U2301/U300 依次换 RT2301/U1000 5.测量 R2302/R2301两端的二级 体值是否OK Y 6.量测 DIR_CHG_INT（TP2301） 二级体值是否OK N N Y 7.量测 HKADC_IN6_Dcloadswitch N (RT2301) 二级体值是否OK Y 依次更换 U2301/U300 排除线路相关小料后 更换U1602 排除线路相关小料后 更换U1000 排除线路相关小料后 依次更换 D3005/U2301/U1601 /U2002 依次更换 U1601/U1603 N N N N 1.量测 USB_DN(TP3004) USB_DP(TP3003) 二级体值是否OK Y 2.量测 BATT_CON_TS(J1501PIN3) BATT_ID_CON(J1501PIN4) 二级体值是否OK Y 3.量测 VCHG_USB_CON(TP3001) 电压是否OK Y 4.量测 VCHG_USB(C1602) 电压是否OK Y 依次更换 U1603/U1602/U300 返回目录 2018/12/3 第1页，共1页
