京瓷一体机-KM-1635说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：4.26M 资料格式：pdf 举报版权申诉

第1页 / 共151页

第2页 / 共151页

第3页 / 共151页

第4页 / 共151页

第5页 / 共151页

第6页 / 共151页

第7页 / 共151页

第8页 / 共151页

充分利用本复印机的高级功能

能源之星项目

本手册中的安全协定

符号

小心标签

安装注意事项

环境

复印机的电源／接地

塑料袋的处理

使用注意事项

复印机使用注意事项

耗材处理注意事项

激光安全事宜

关于断开电源的安全指示

关于本操作手册

约定标记

1 部件名称

主机

操作面板

信息显示屏

系统菜单（完成预热后或者按下复位键后的模式）

自动清除功能

自定义尺寸

自动供纸盒切换功能

2 准备工作

装纸

装纸前的准备工作

在纸盒中装纸

在手送纸盘上放入纸张

3 基本操作

基本复印步骤

缩放复印

自动缩放倍率选择模式

缩放模式

插印复印

低耗电模式

自动休眠模式

4 复印功能

对多种类型的原稿进行双面复印

对双面原稿进行双面复印

对摊开原稿（书本等）进行双面复印

对多张单面原稿进行双面复印

分割复印模式

分割复印书本原稿

分割复印双面原稿

在复印件上预留装订边空间

标准装订边

删除复印件页边

消除复印件边缘的瑕疵（删边模式）

消除书本复印件边缘和中间的瑕疵（书本删边模式）

二合一或者四合一复印

2 合 1

4 合 1

自动分页复印件

节约墨粉用量

程序功能

登录一个程序

使用程序设定进行复印

5 系统设定

系统菜单

系统菜单项目

系统菜单操作步骤

变更默认设定的步骤

用户状态报告

信息语言

原稿模式

初始浓度

省粉打印

浓度步骤

自动浓淡调节

文字 + 图片模式浓淡调节

图片浓淡调节

文字浓淡调节

消除条纹

优化照片

优化背景

纸盒选择

选择自动纸张选择的纸张类型

选定纸盒

自动纸盒切换

自动尺寸匹配

输入自定义尺寸

选择纸张类型（纸盒 1 至纸盒 4）

指定自定义纸张的纸张重量以及双面复印

自动检测原稿

复印限制

旋转分页设定

选择自动旋转

静音模式切换时间

自动清除设定

自动休眠设定

自动清除时间

低耗电模式切换时间

自动休眠模式切换时间

报警

墨粉覆盖率报告

自动清洁感光鼓

清洁感光鼓

检查总计数器

6 部门管理

部门管理概述

部门管理操作步骤

部门 ID 代码登录

删除部门 ID 代码

清除部门管理计数

输出部门管理列表

如何设定部门管理

在部门管理模式下进行复印

7 选购设备

送稿器

选购件供纸盒

双面器

钥匙计数器

打印组件

打印服务器

选购内存

8 保养

清洁复印机

更换墨粉盒和废粉盒

9 故障排除

如果出现其它故障

若出现以下显示之一

如果出现卡纸

卡纸位置指示标记

清除卡纸步骤

附录

规格

主机

送稿器（选购件）

选购供纸盒（选购件）

双面器（选购件）

选购内存（选购件）

一般技术要求

功耗

双面复印功能

纸张循环利用

功能与设定组合表

索引

KM-1635 KM-2035 Rev. 1.0 2005.10 302HA56050

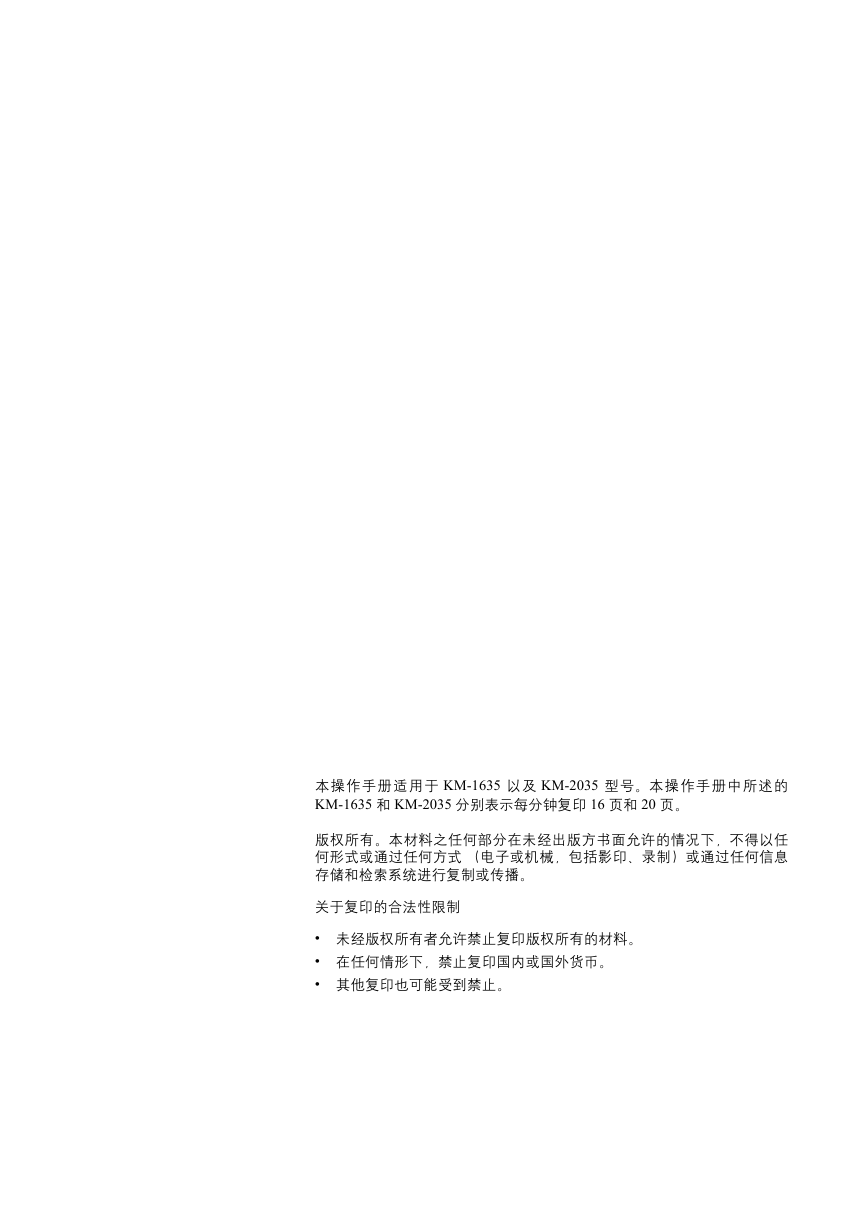

本操作手册适用于 KM-1635 以及 KM-2035 型号。本操作手册中所述的 KM-1635 和 KM-2035 分别表示每分钟复印 16 页和 20 页。版权所有。本材料之任何部分在未经出版方书面允许的情况下，不得以任何形式或通过任何方式（电子或机械，包括影印、录制）或通过任何信息存储和检索系统进行复制或传播。关于复印的合法性限制 • 未经版权所有者允许禁止复印版权所有的材料。 • 在任何情形下，禁止复印国内或国外货币。 • 其他复印也可能受到禁止。

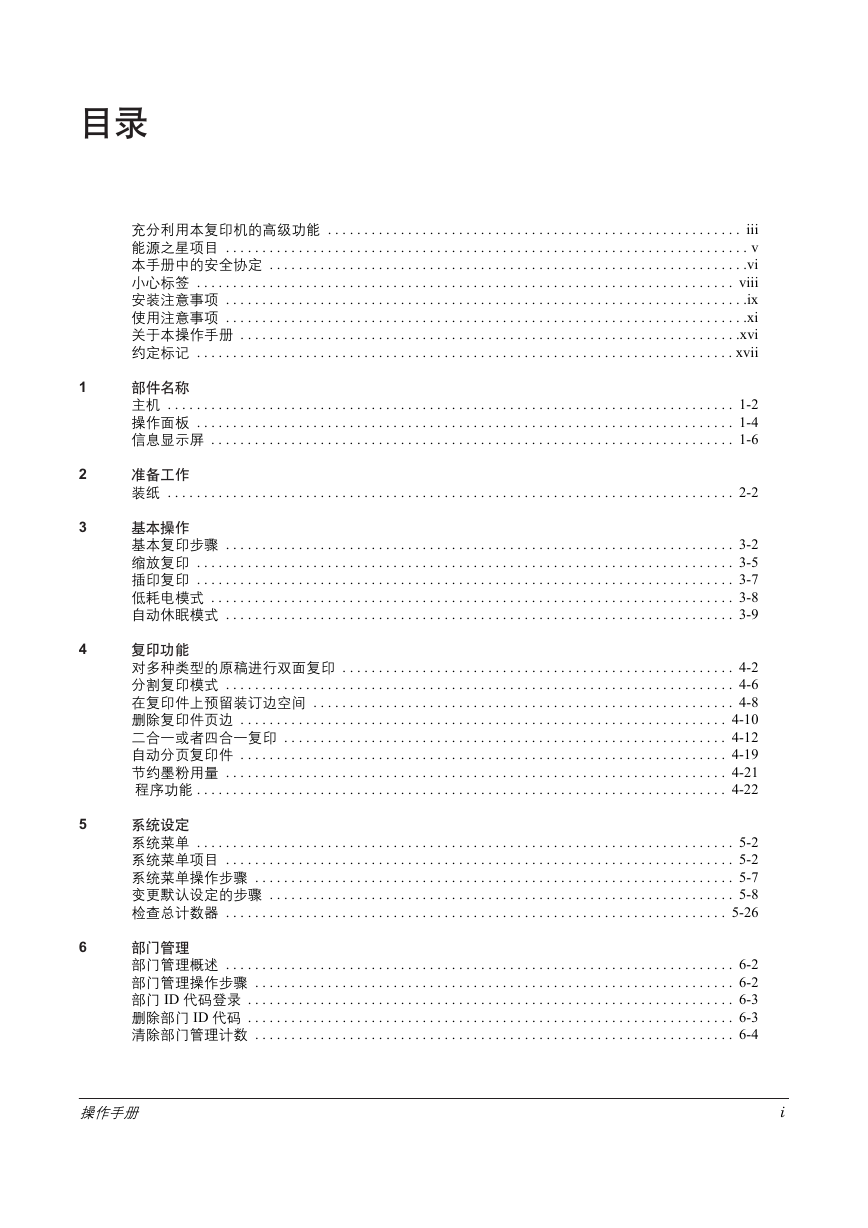

目录充分利用本复印机的高级功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii 能源之星项目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . v 本手册中的安全协定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .vi 小心标签 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . viii 安装注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .ix 使用注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xi 关于本操作手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xvi 约定标记 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii 部件名称主机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 操作面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4 信息显示屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6 准备工作装纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2 基本操作基本复印步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 缩放复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5 插印复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7 低耗电模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8 自动休眠模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9 复印功能对多种类型的原稿进行双面复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 分割复印模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6 在复印件上预留装订边空间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8 删除复印件页边 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10 二合一或者四合一复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12 自动分页复印件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19 节约墨粉用量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21 程序功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22 系统设定系统菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2 系统菜单项目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2 系统菜单操作步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7 变更默认设定的步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8 检查总计数器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-26 部门管理部门管理概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2 部门管理操作步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2 部门 ID 代码登录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3 删除部门 ID 代码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3 清除部门管理计数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4 1 2 3 4 5 6 操作手册 i

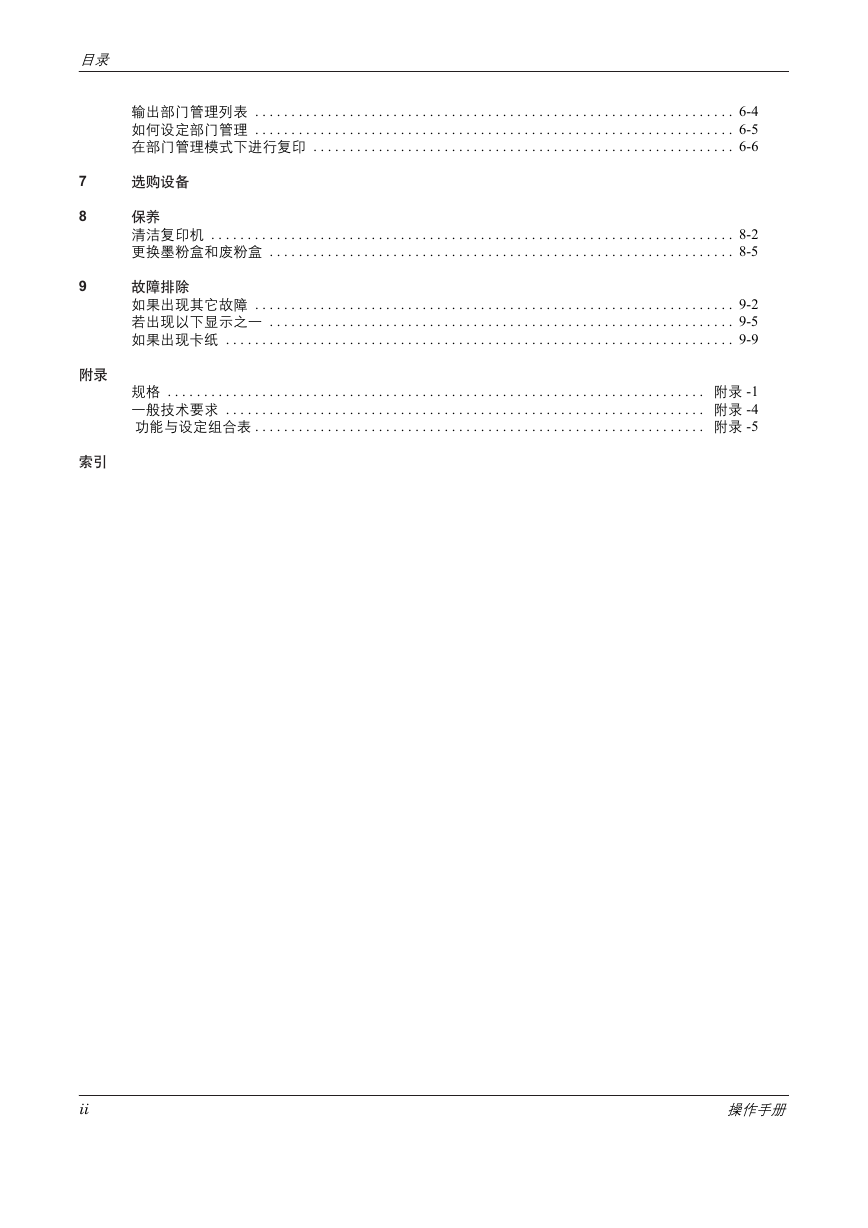

目录 7 8 9 附录索引输出部门管理列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4 如何设定部门管理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5 在部门管理模式下进行复印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6 选购设备保养清洁复印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2 更换墨粉盒和废粉盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5 故障排除如果出现其它故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2 若出现以下显示之一 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5 如果出现卡纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 附录 -1 一般技术要求 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 附录 -4 功能与设定组合表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 附录 -5 ii 操作手册

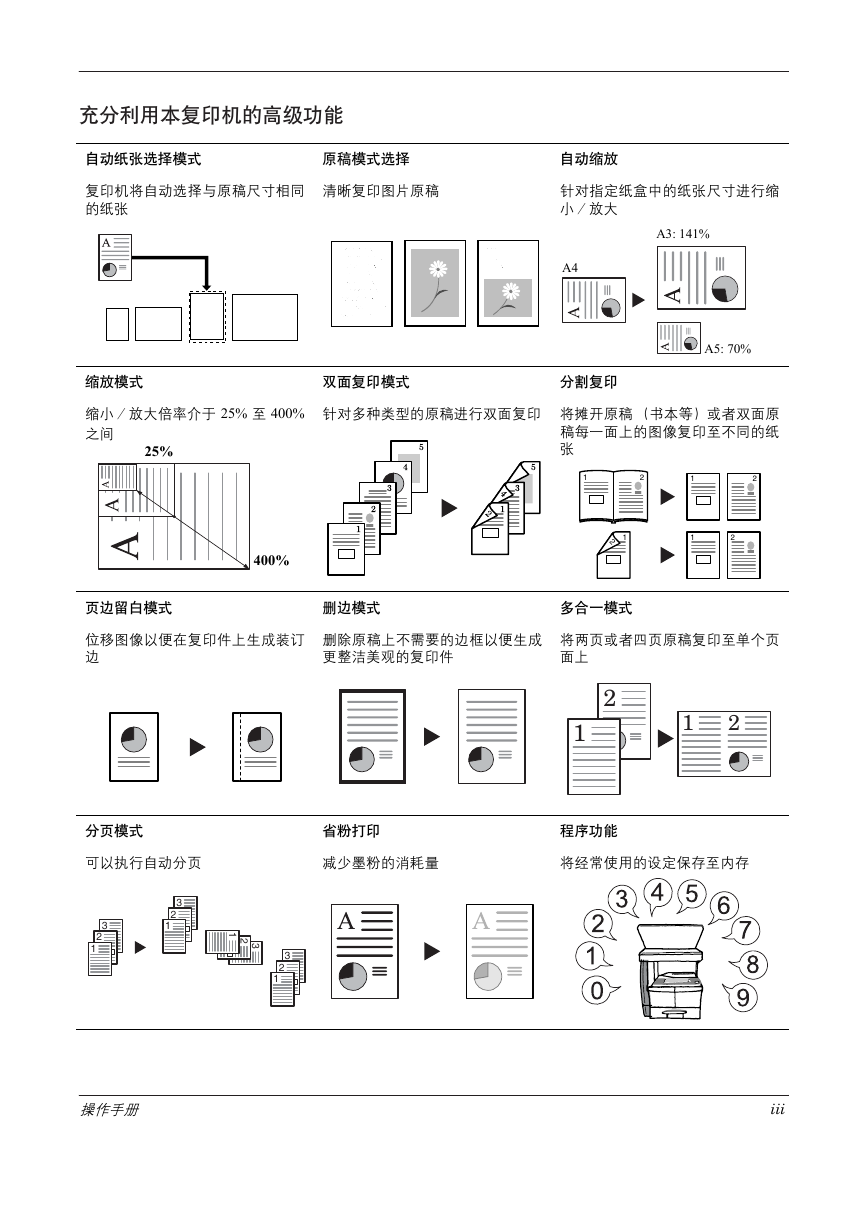

充分利用本复印机的高级功能自动纸张选择模式原稿模式选择自动缩放复印机将自动选择与原稿尺寸相同的纸张清晰复印图片原稿针对指定纸盒中的纸张尺寸进行缩小／放大 A3: 141% A4 A5: 70% 缩放模式双面复印模式分割复印缩小／放大倍率介于 25% 至 400% 之间 25% 400% # " ! 针对多种类型的原稿进行双面复印将摊开原稿（书本等）或者双面原稿每一面上的图像复印至不同的纸张 # ! " 1 2 1 2 1 1 2 2 页边留白模式删边模式多合一模式位移图像以便在复印件上生成装订边删除原稿上不需要的边框以便生成更整洁美观的复印件将两页或者四页原稿复印至单个页面上 2 1 1 2 分页模式省粉打印程序功能可以执行自动分页减少墨粉的消耗量将经常使用的设定保存至内存 3 2 1 3 2 1 1 2 3 3 2 1 操作手册 iii

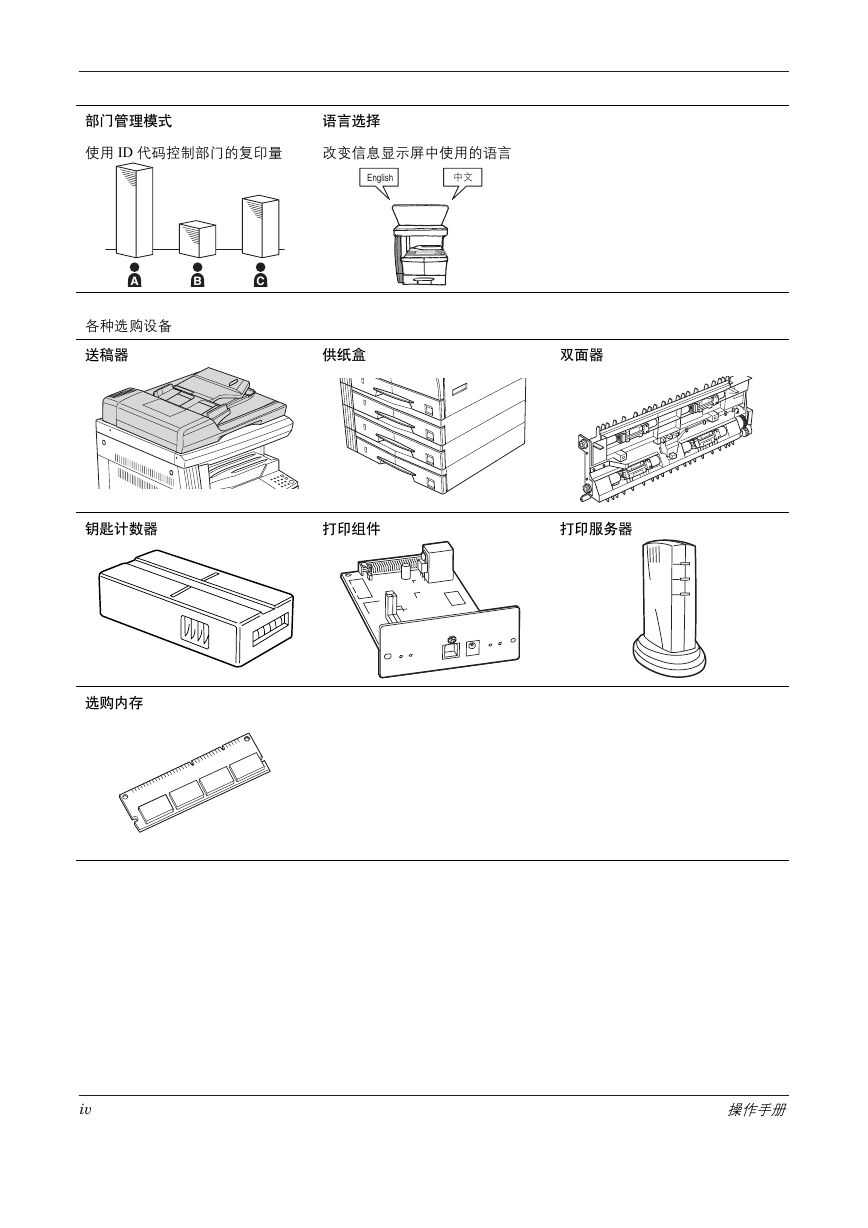

部门管理模式语言选择使用 ID 代码控制部门的复印量改变信息显示屏中使用的语言 English A B C 各种选购设备送稿器供纸盒双面器钥匙计数器打印组件打印服务器选购内存 iv 操作手册

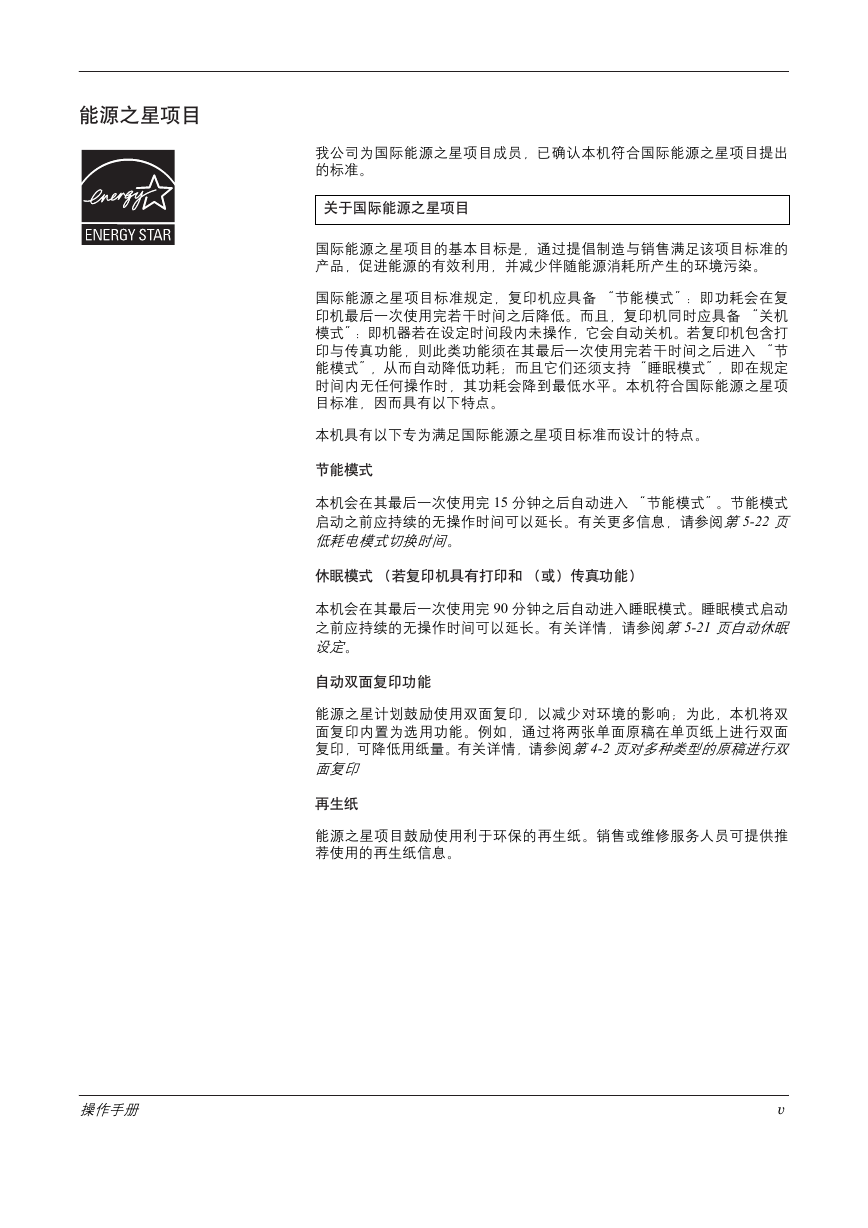

能源之星项目我公司为国际能源之星项目成员，已确认本机符合国际能源之星项目提出的标准。关于国际能源之星项目国际能源之星项目的基本目标是，通过提倡制造与销售满足该项目标准的产品，促进能源的有效利用，并减少伴随能源消耗所产生的环境污染。国际能源之星项目标准规定，复印机应具备 “节能模式”：即功耗会在复印机最后一次使用完若干时间之后降低。而且，复印机同时应具备 “关机模式”：即机器若在设定时间段内未操作，它会自动关机。若复印机包含打印与传真功能，则此类功能须在其最后一次使用完若干时间之后进入 “节能模式”，从而自动降低功耗；而且它们还须支持 “睡眠模式”，即在规定时间内无任何操作时，其功耗会降到最低水平。本机符合国际能源之星项目标准，因而具有以下特点。本机具有以下专为满足国际能源之星项目标准而设计的特点。节能模式本机会在其最后一次使用完 15 分钟之后自动进入 “节能模式”。节能模式启动之前应持续的无操作时间可以延长。有关更多信息，请参阅第 5-22 页低耗电模式切换时间。休眠模式（若复印机具有打印和（或）传真功能）本机会在其最后一次使用完 90 分钟之后自动进入睡眠模式。睡眠模式启动之前应持续的无操作时间可以延长。有关详情，请参阅第 5-21 页自动休眠设定。自动双面复印功能能源之星计划鼓励使用双面复印，以减少对环境的影响；为此，本机将双面复印内置为选用功能。例如，通过将两张单面原稿在单页纸上进行双面复印，可降低用纸量。有关详情，请参阅第 4-2 页对多种类型的原稿进行双面复印再生纸能源之星项目鼓励使用利于环保的再生纸。销售或维修服务人员可提供推荐使用的再生纸信息。操作手册 v

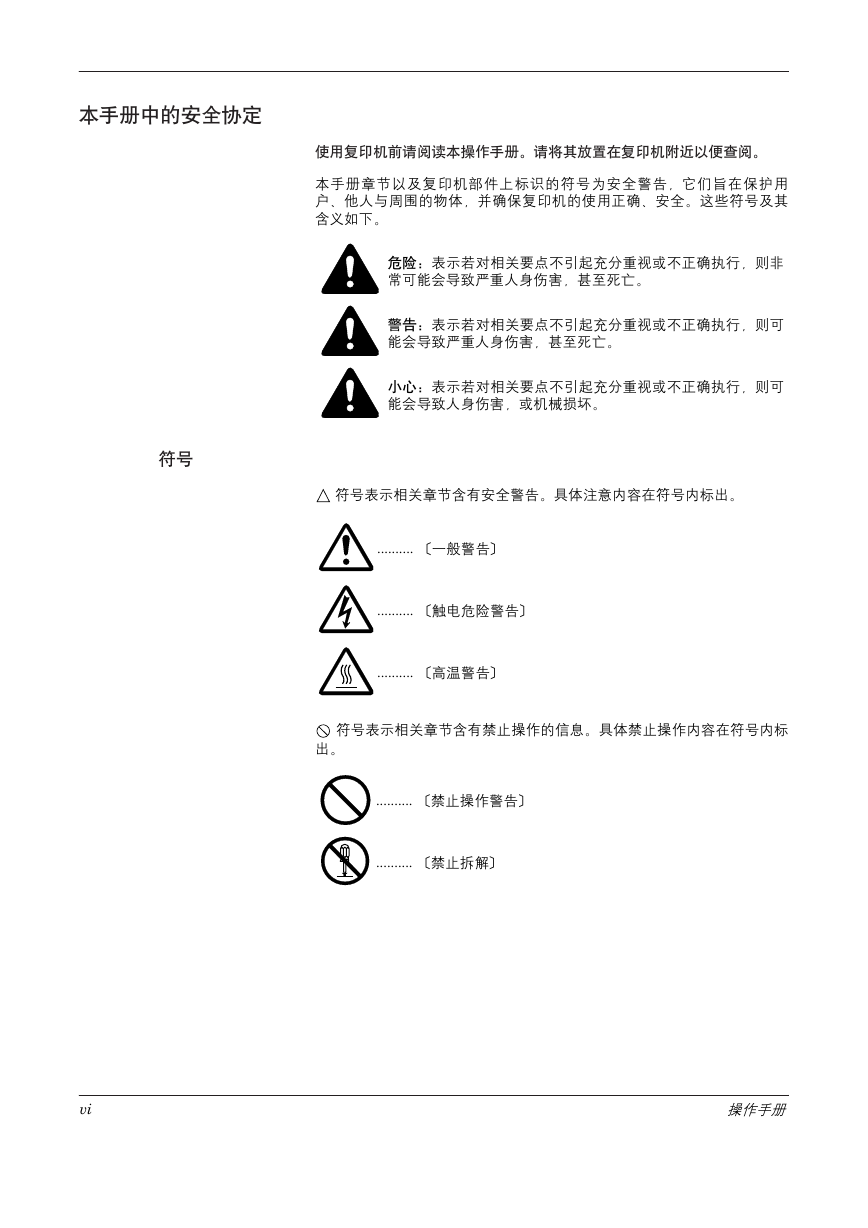

本手册中的安全协定使用复印机前请阅读本操作手册。请将其放置在复印机附近以便查阅。本手册章节以及复印机部件上标识的符号为安全警告，它们旨在保护用户、他人与周围的物体，并确保复印机的使用正确、安全。这些符号及其含义如下。危险：表示若对相关要点不引起充分重视或不正确执行，则非常可能会导致严重人身伤害，甚至死亡。警告：表示若对相关要点不引起充分重视或不正确执行，则可能会导致严重人身伤害，甚至死亡。小心：表示若对相关要点不引起充分重视或不正确执行，则可能会导致人身伤害，或机械损坏。符号符号表示相关章节含有安全警告。具体注意内容在符号内标出。 .......... 〔一般警告〕 .......... 〔触电危险警告〕 .......... 〔高温警告〕符号表示相关章节含有禁止操作的信息。具体禁止操作内容在符号内标出。 .......... 〔禁止操作警告〕 .......... 〔禁止拆解〕 vi 操作手册
