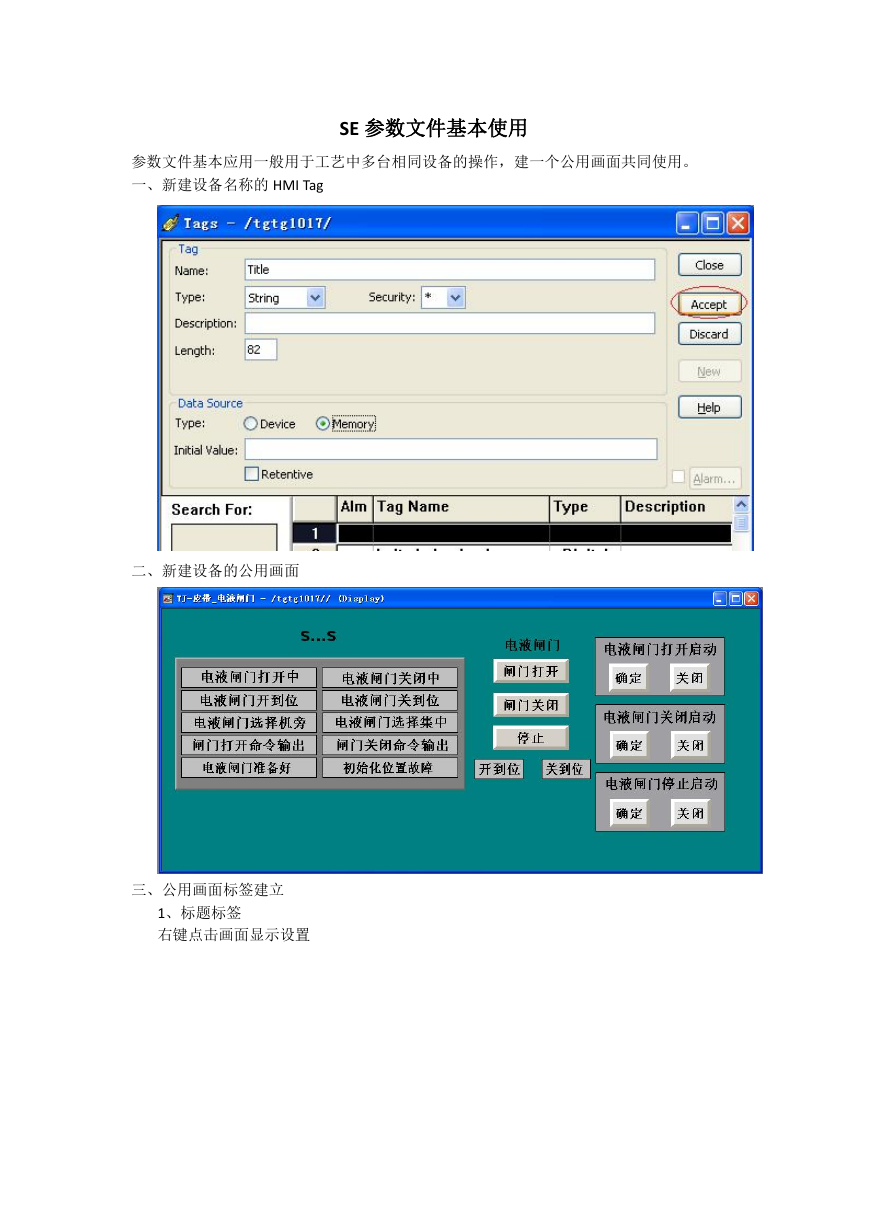

SE 参数文件基本使用参数文件基本应用一般用于工艺中多台相同设备的操作，建一个公用画面共同使用。一、新建设备名称的 HMI Tag 二、新建设备的公用画面三、公用画面标签建立 1、标题标签右键点击画面显示设置

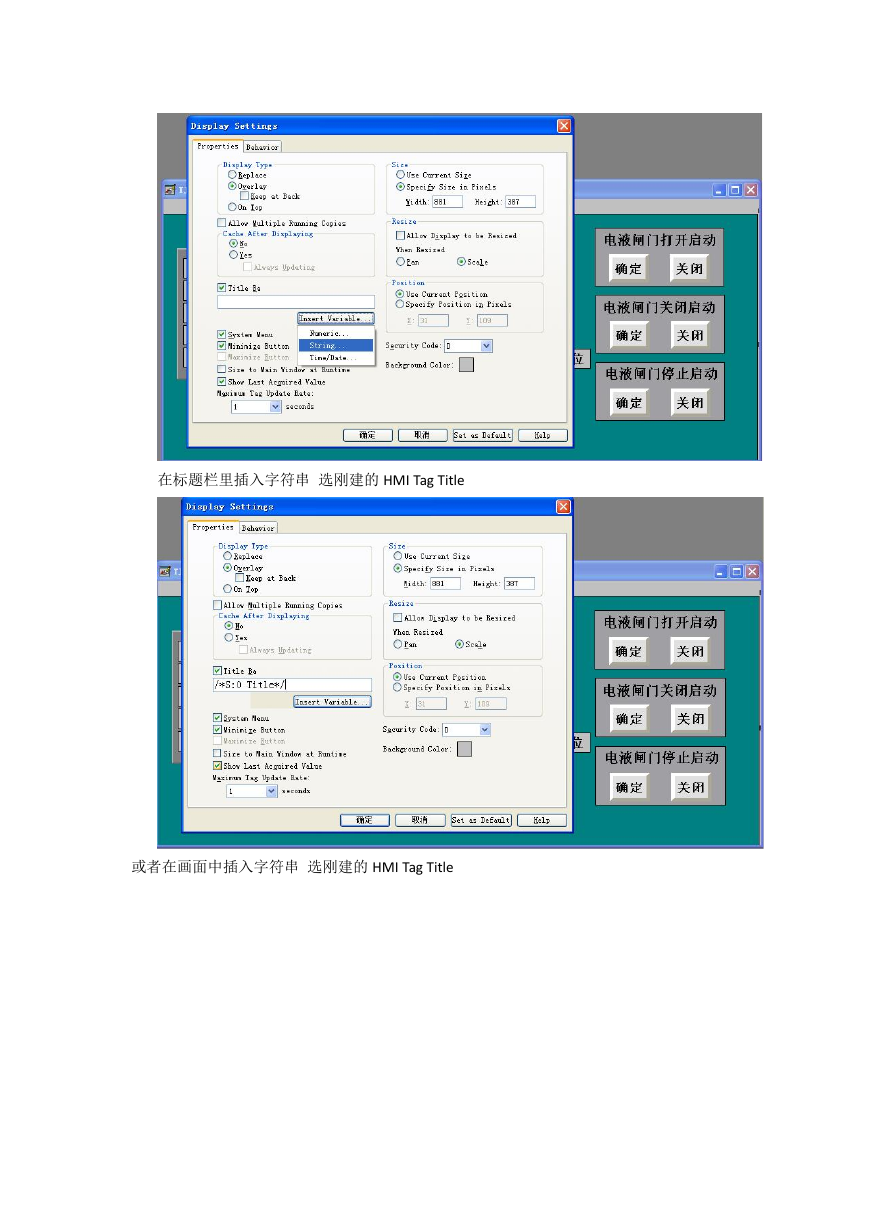

在标题栏里插入字符串选刚建的 HMI Tag Title 或者在画面中插入字符串选刚建的 HMI Tag Title

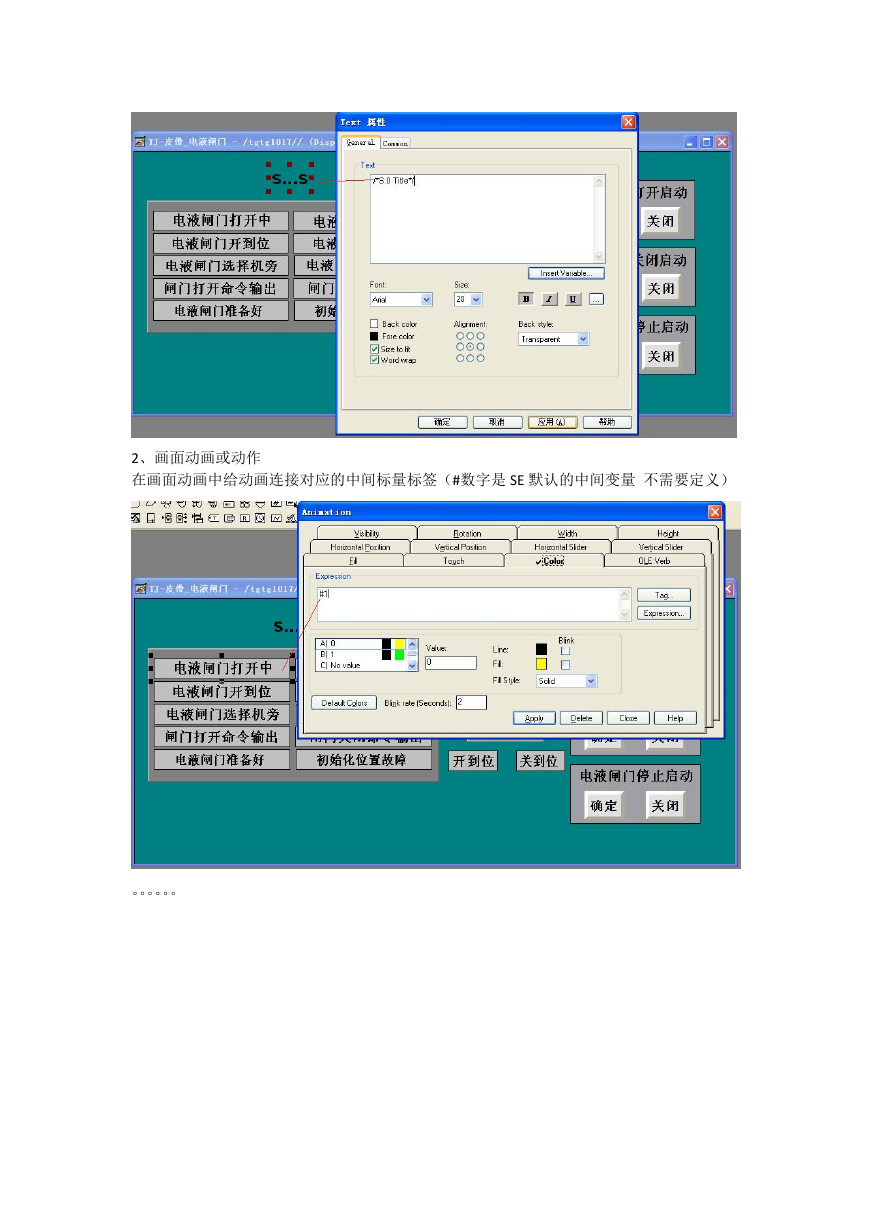

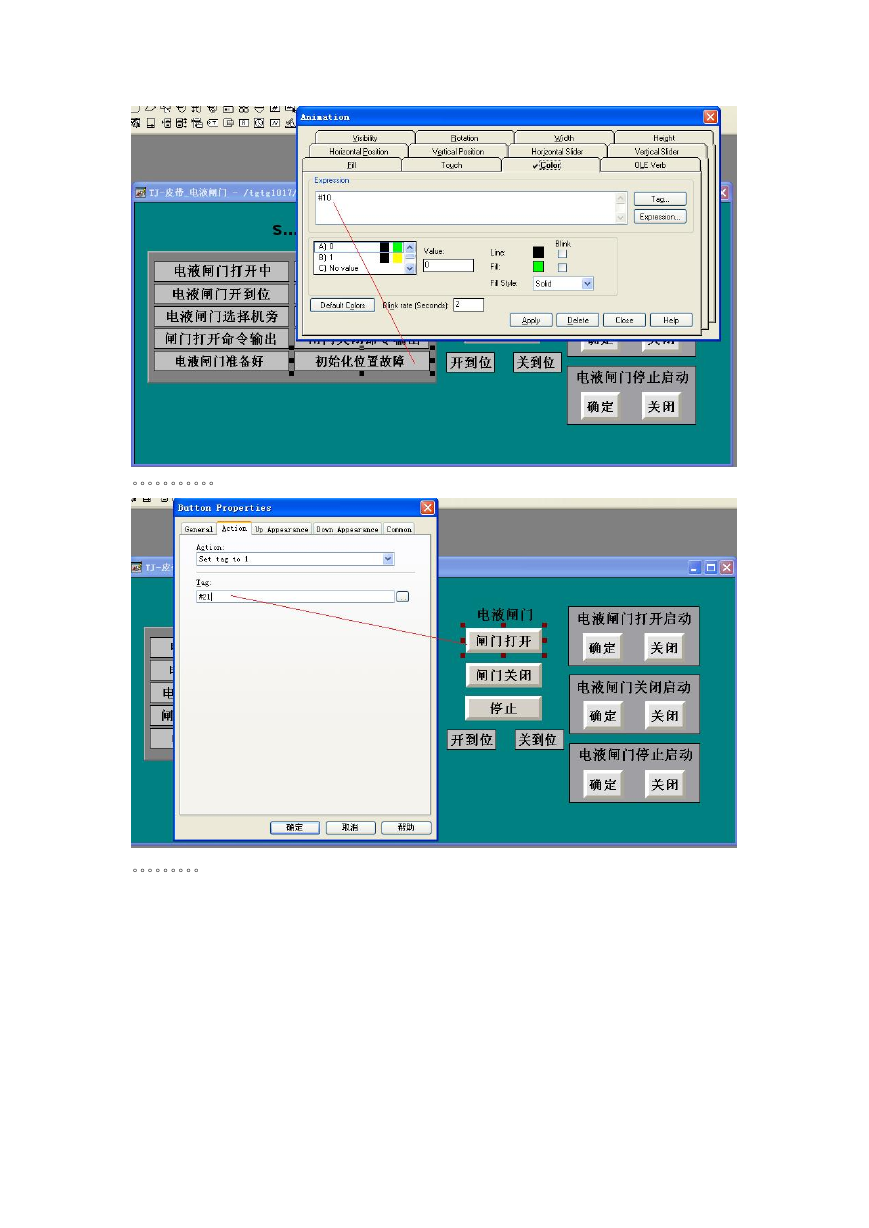

2、画面动画或动作在画面动画中给动画连接对应的中间标量标签（#数字是 SE 默认的中间变量不需要定义）。。。。。。

。。。。。。。。。。。。。。。。。。。。

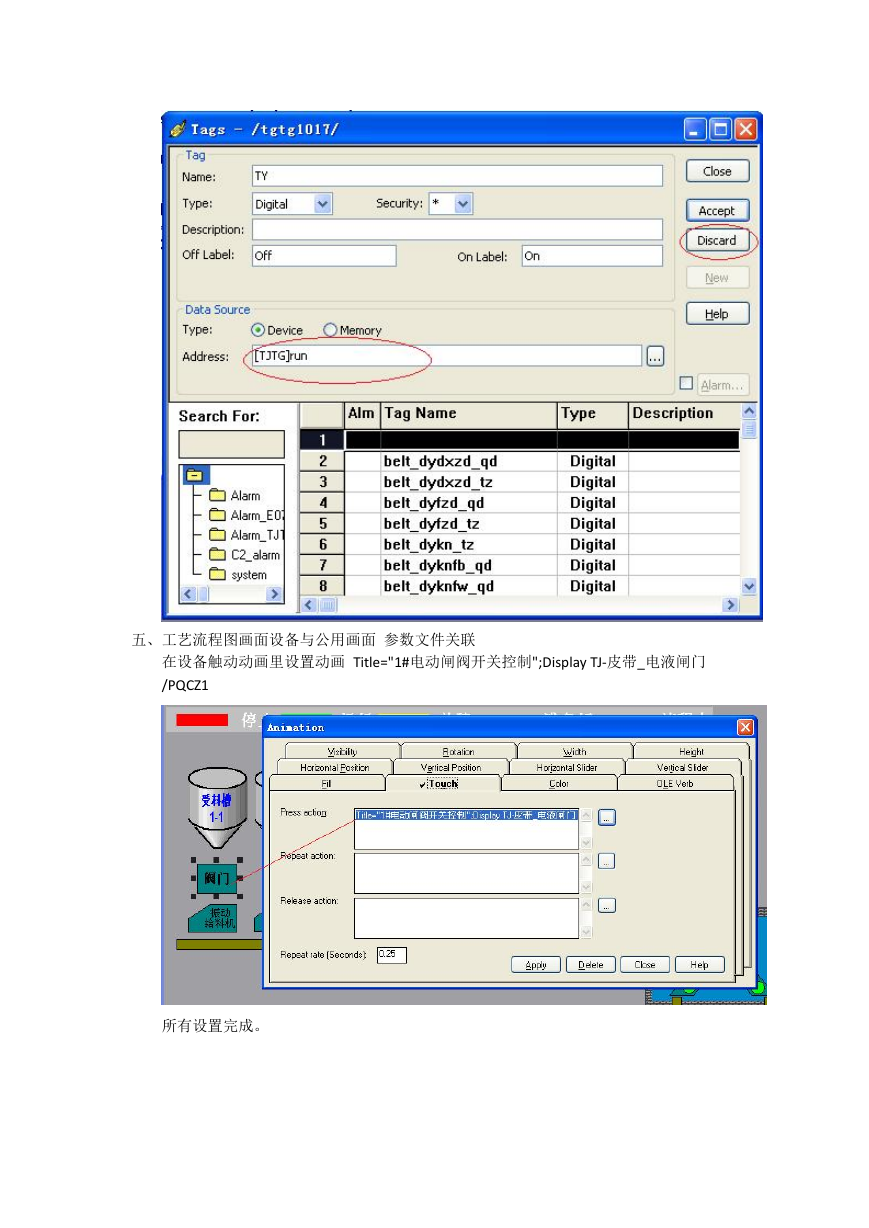

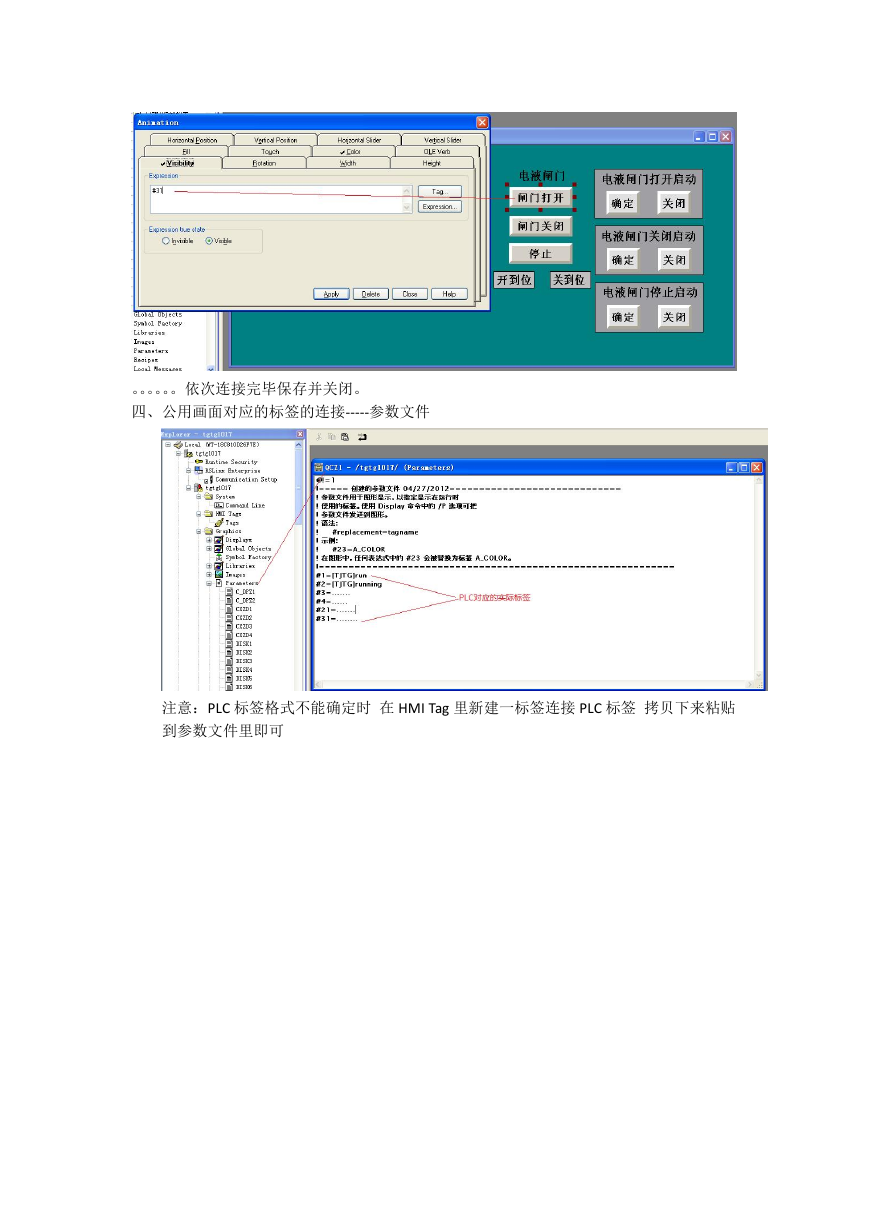

。。。。。。依次连接完毕保存并关闭。四、公用画面对应的标签的连接-----参数文件注意：PLC 标签格式不能确定时在 HMI Tag 里新建一标签连接 PLC 标签拷贝下来粘贴到参数文件里即可

五、工艺流程图画面设备与公用画面参数文件关联在设备触动动画里设置动画 Title="1#电动闸阀开关控制";Display TJ-皮带_电液闸门 /PQCZ1 所有设置完成。
