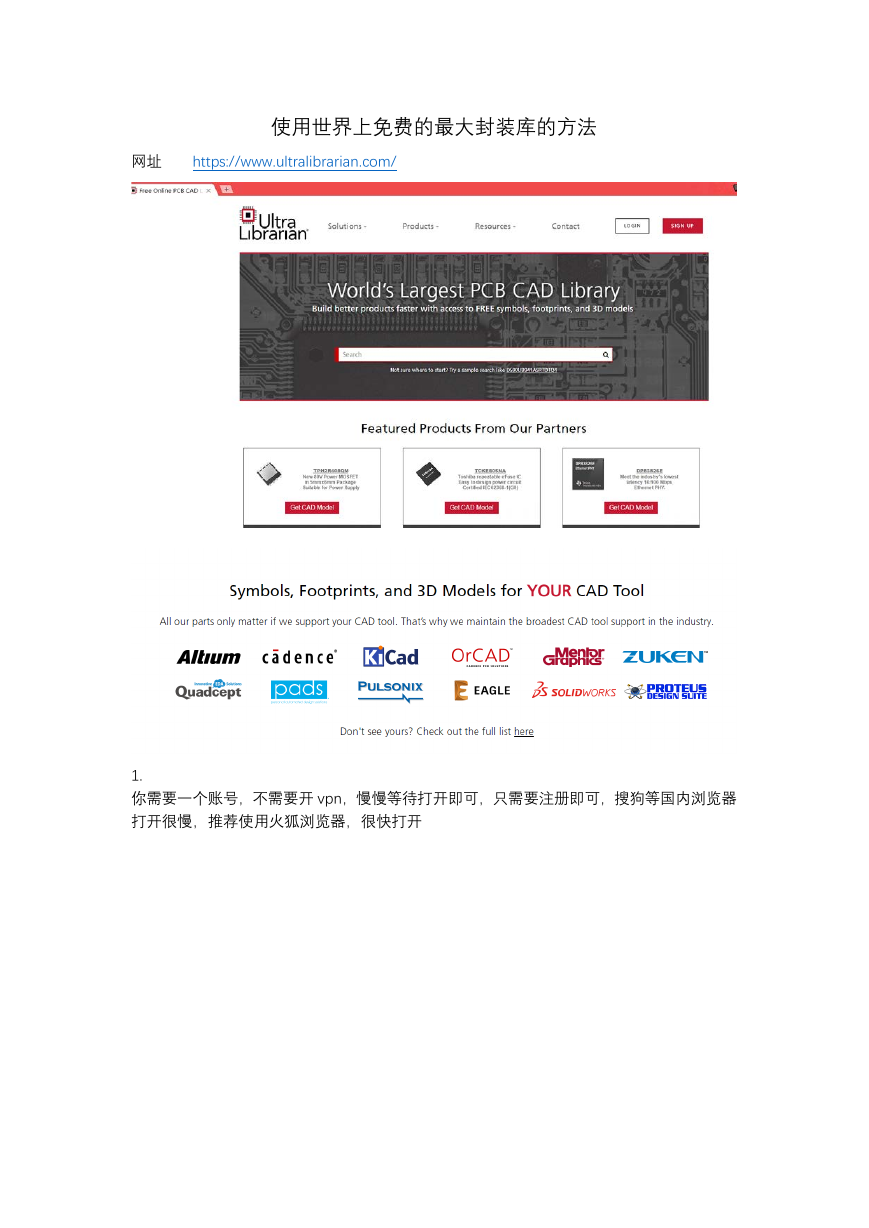

使用世界上免费的最大封装库的方法网址 https://www.ultralibrarian.com/ 1. 你需要一个账号，不需要开 vpn，慢慢等待打开即可，只需要注册即可，搜狗等国内浏览器打开很慢，推荐使用火狐浏览器，很快打开

2. 搜索你要找的封装芯片

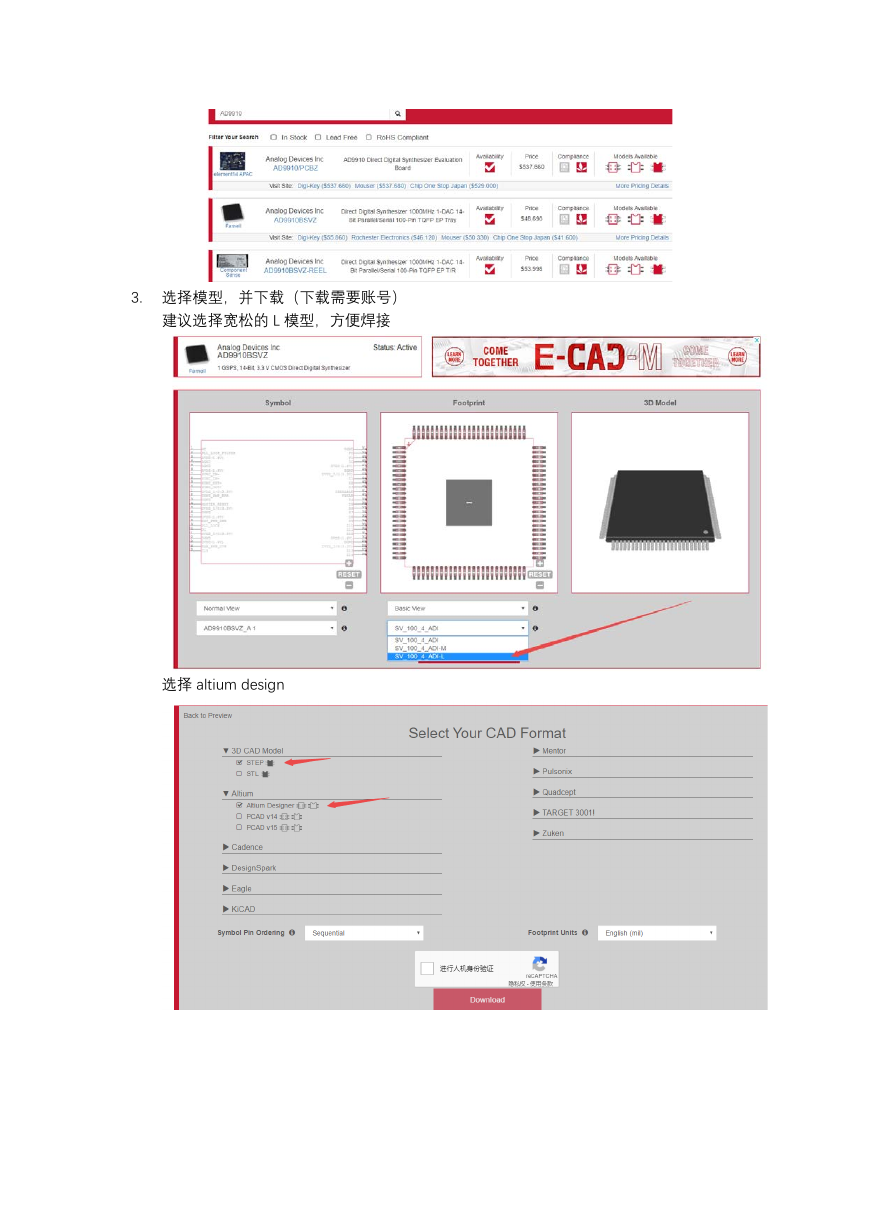

3. 选择模型，并下载（下载需要账号）建议选择宽松的 L 模型，方便焊接选择 altium design

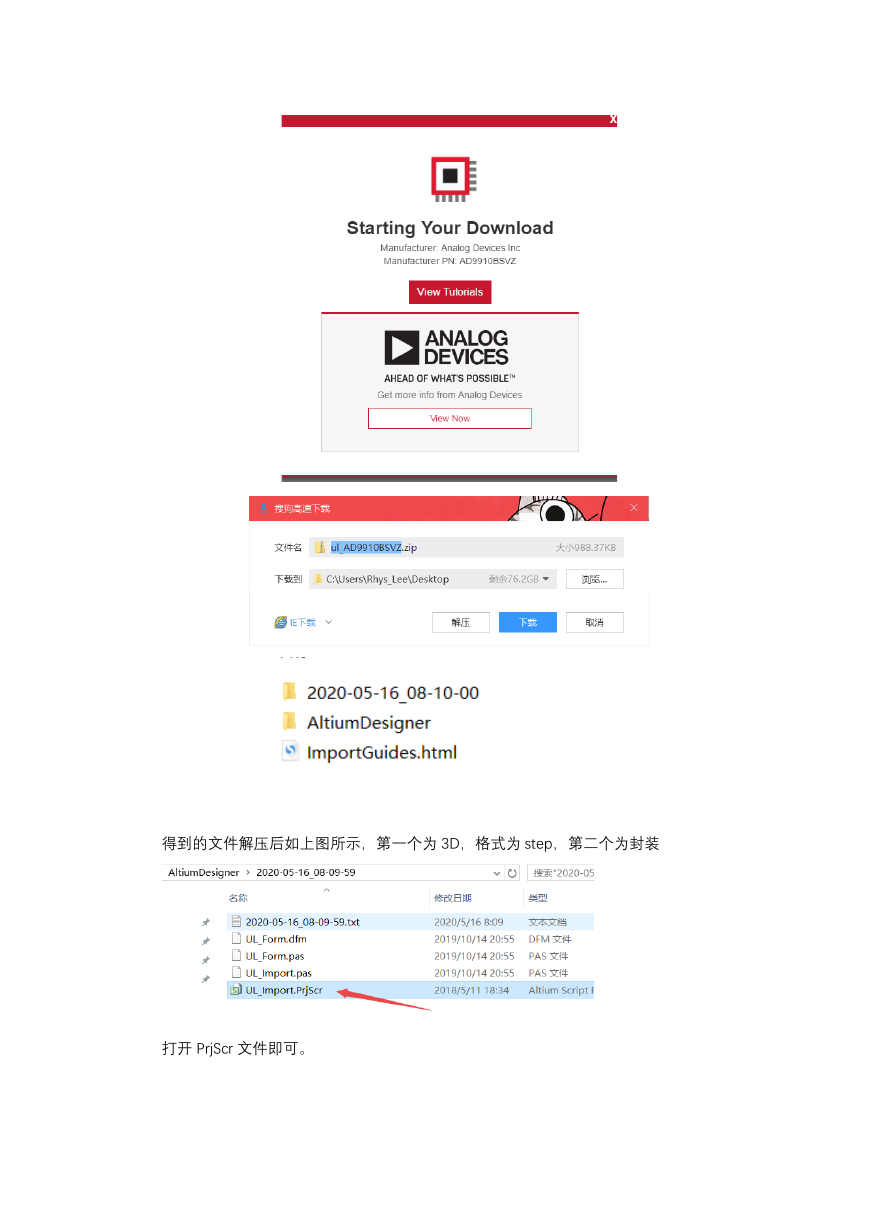

得到的文件解压后如上图所示，第一个为 3D，格式为 step，第二个为封装打开 PrjScr 文件即可。

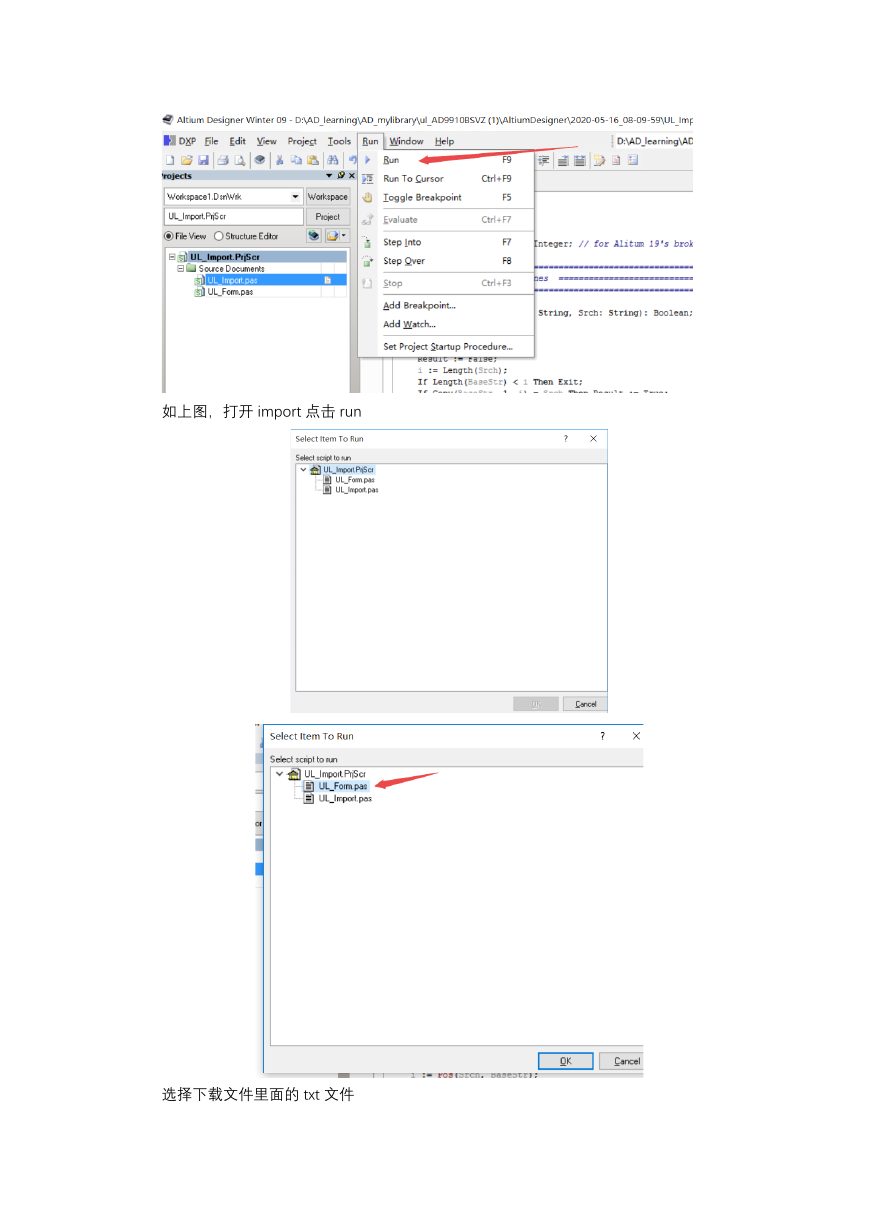

如上图，打开 import 点击 run 选择下载文件里面的 txt 文件

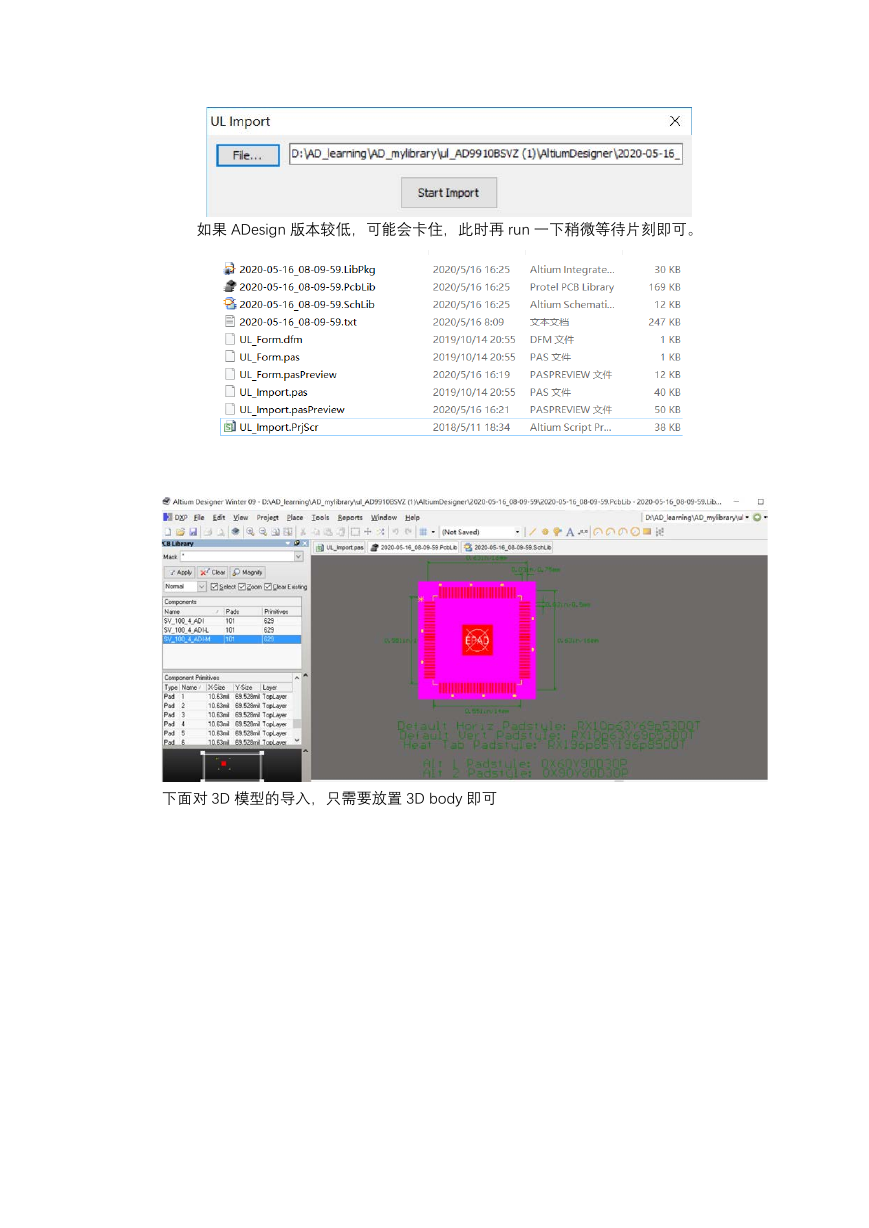

如果 ADesign 版本较低，可能会卡住，此时再 run 一下稍微等待片刻即可。下面对 3D 模型的导入，只需要放置 3D body 即可
