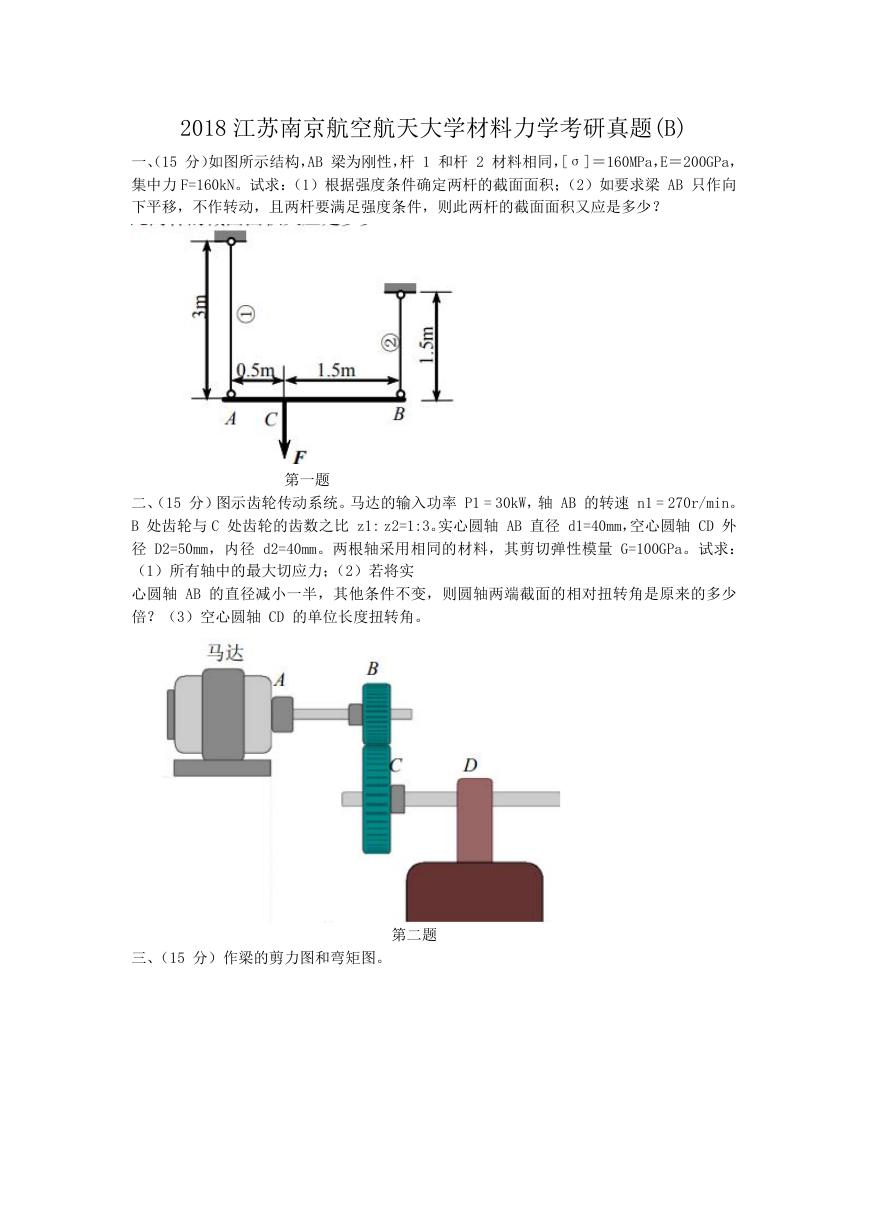

2018 江苏南京航空航天大学材料力学考研真题(B) 一、（15 分）如图所示结构，AB 梁为刚性，杆 1 和杆 2 材料相同，[σ]＝160MPa，E＝200GPa，集中力 F=160kN。试求：（1）根据强度条件确定两杆的截面面积；（2）如要求梁 AB 只作向下平移，不作转动，且两杆要满足强度条件，则此两杆的截面面积又应是多少？第一题二、（15 分）图示齿轮传动系统。马达的输入功率 P1 = 30kW，轴 AB 的转速 n1 = 270r/min。 B 处齿轮与 C 处齿轮的齿数之比 z1: z2=1:3。实心圆轴 AB 直径 d1=40mm，空心圆轴 CD 外径 D2=50mm，内径 d2=40mm。两根轴采用相同的材料，其剪切弹性模量 G=100GPa。试求：（1）所有轴中的最大切应力；（2）若将实心圆轴 AB 的直径减小一半，其他条件不变，则圆轴两端截面的相对扭转角是原来的多少倍？（3）空心圆轴 CD 的单位长度扭转角。三、（15 分）作梁的剪力图和弯矩图。第二题

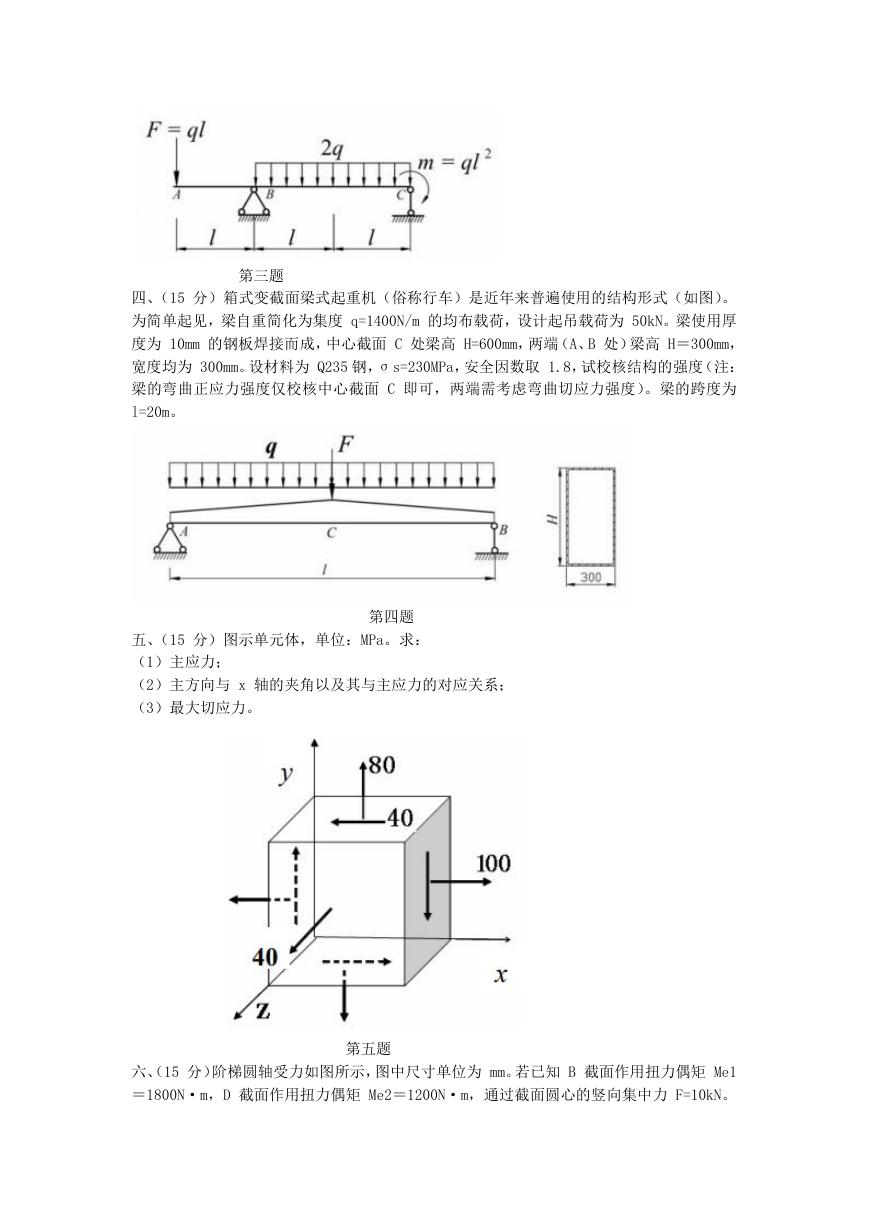

第三题四、（15 分）箱式变截面梁式起重机（俗称行车）是近年来普遍使用的结构形式（如图）。为简单起见，梁自重简化为集度 q=1400N/m 的均布载荷，设计起吊载荷为 50kN。梁使用厚度为 10mm 的钢板焊接而成，中心截面 C 处梁高 H=600mm，两端（A、B 处）梁高 H＝300mm，宽度均为 300mm。设材料为 Q235 钢，σs=230MPa，安全因数取 1.8，试校核结构的强度（注：梁的弯曲正应力强度仅校核中心截面 C 即可，两端需考虑弯曲切应力强度）。梁的跨度为 l=20m。第四题五、（15 分）图示单元体，单位：MPa。求：（1）主应力；（2）主方向与 x 轴的夹角以及其与主应力的对应关系；（3）最大切应力。六、（15 分）阶梯圆轴受力如图所示，图中尺寸单位为 mm。若已知 B 截面作用扭力偶矩 Me1 ＝1800N·m，D 截面作用扭力偶矩 Me2＝1200N·m，通过截面圆心的竖向集中力 F=10kN。第五题

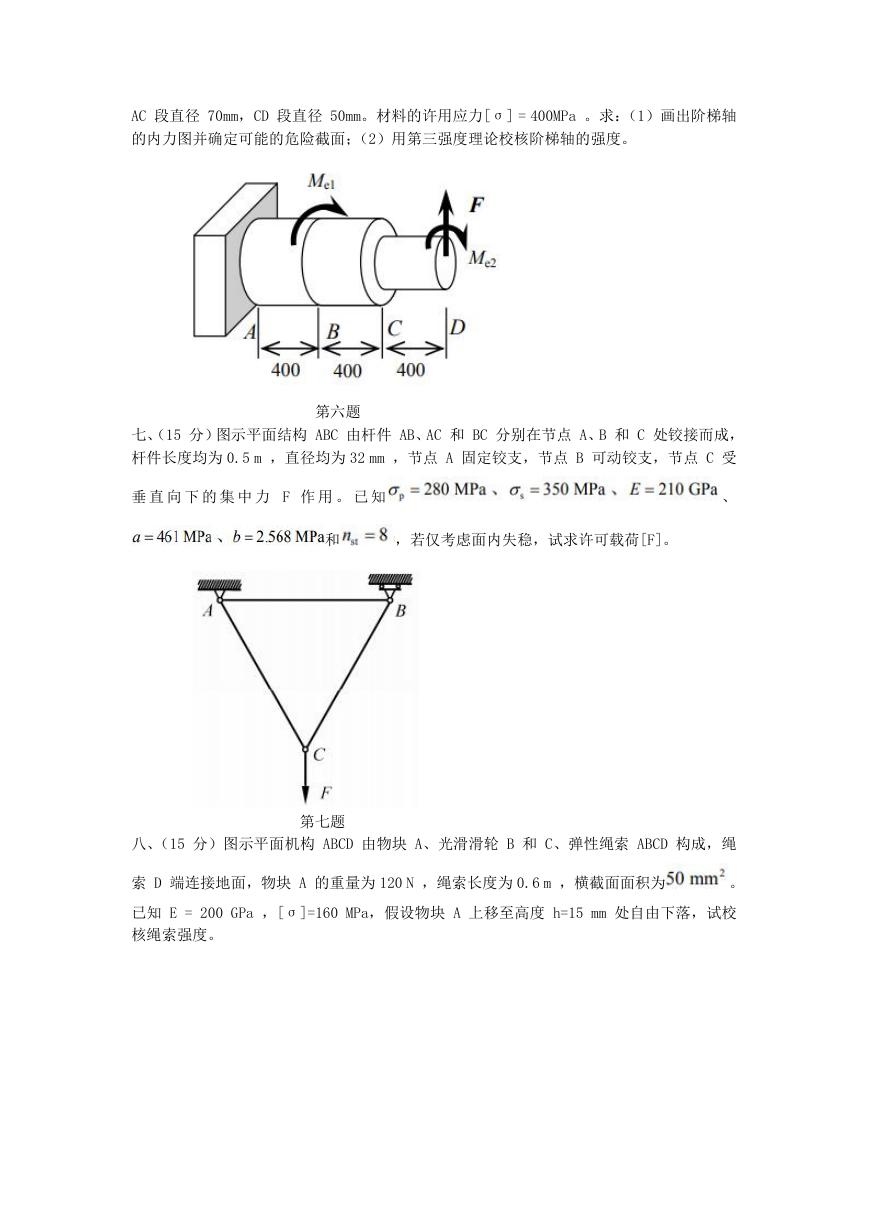

AC 段直径 70mm，CD 段直径 50mm。材料的许用应力[σ] = 400MPa 。求：（1）画出阶梯轴的内力图并确定可能的危险截面；（2）用第三强度理论校核阶梯轴的强度。第六题七、（15 分）图示平面结构 ABC 由杆件 AB、AC 和 BC 分别在节点 A、B 和 C 处铰接而成，杆件长度均为 0.5 m ，直径均为 32 mm ，节点 A 固定铰支，节点 B 可动铰支，节点 C 受垂直向下的集中力 F 作用。已知、和，若仅考虑面内失稳，试求许可载荷[F]。八、（15 分）图示平面机构 ABCD 由物块 A、光滑滑轮 B 和 C、弹性绳索 ABCD 构成，绳第七题索 D 端连接地面，物块 A 的重量为 120 N ，绳索长度为 0.6 m ，横截面面积为。已知 E = 200 GPa ，[σ]=160 MPa，假设物块 A 上移至高度 h=15 mm 处自由下落，试校核绳索强度。

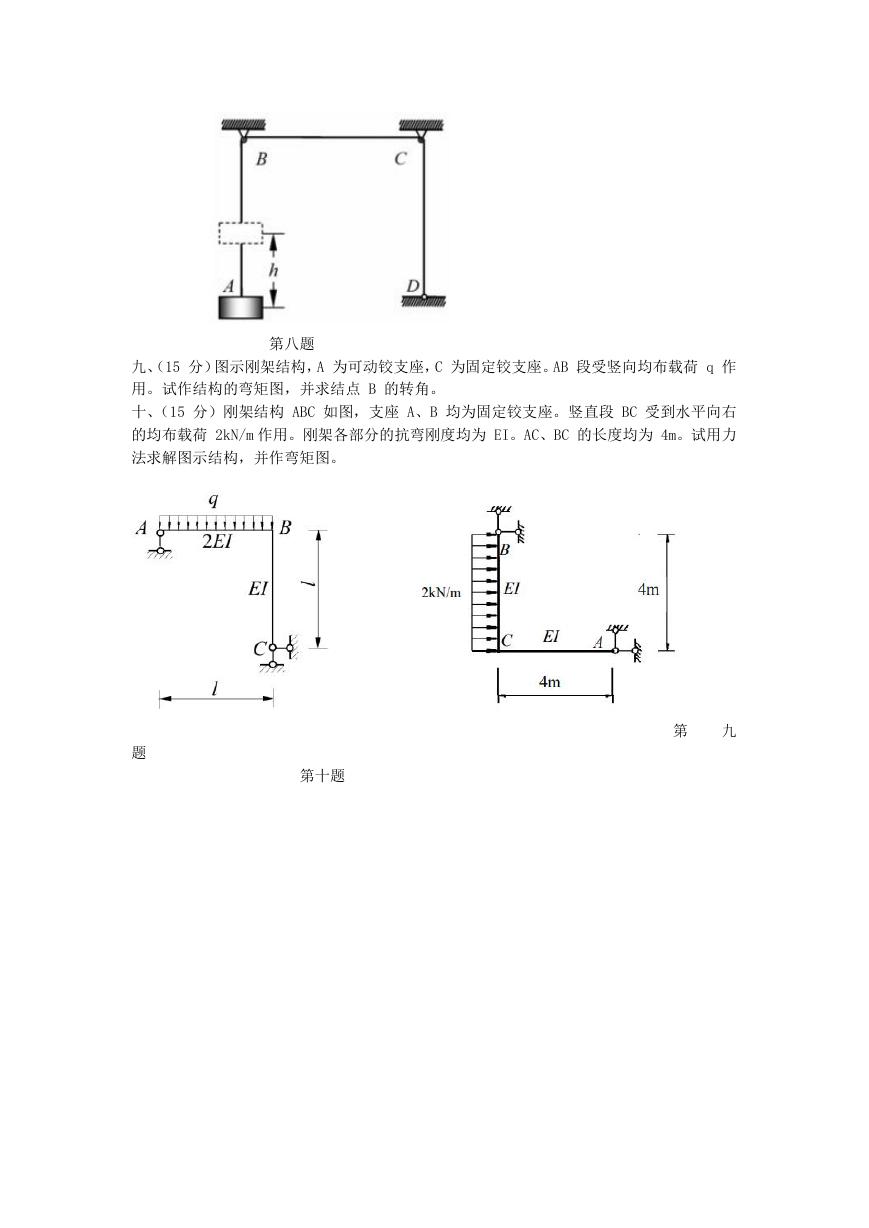

第八题九、（15 分）图示刚架结构，A 为可动铰支座，C 为固定铰支座。AB 段受竖向均布载荷 q 作用。试作结构的弯矩图，并求结点 B 的转角。十、（15 分）刚架结构 ABC 如图，支座 A、B 均为固定铰支座。竖直段 BC 受到水平向右的均布载荷 2kN/m 作用。刚架各部分的抗弯刚度均为 EI。AC、BC 的长度均为 4m。试用力法求解图示结构，并作弯矩图。题第十题第九
