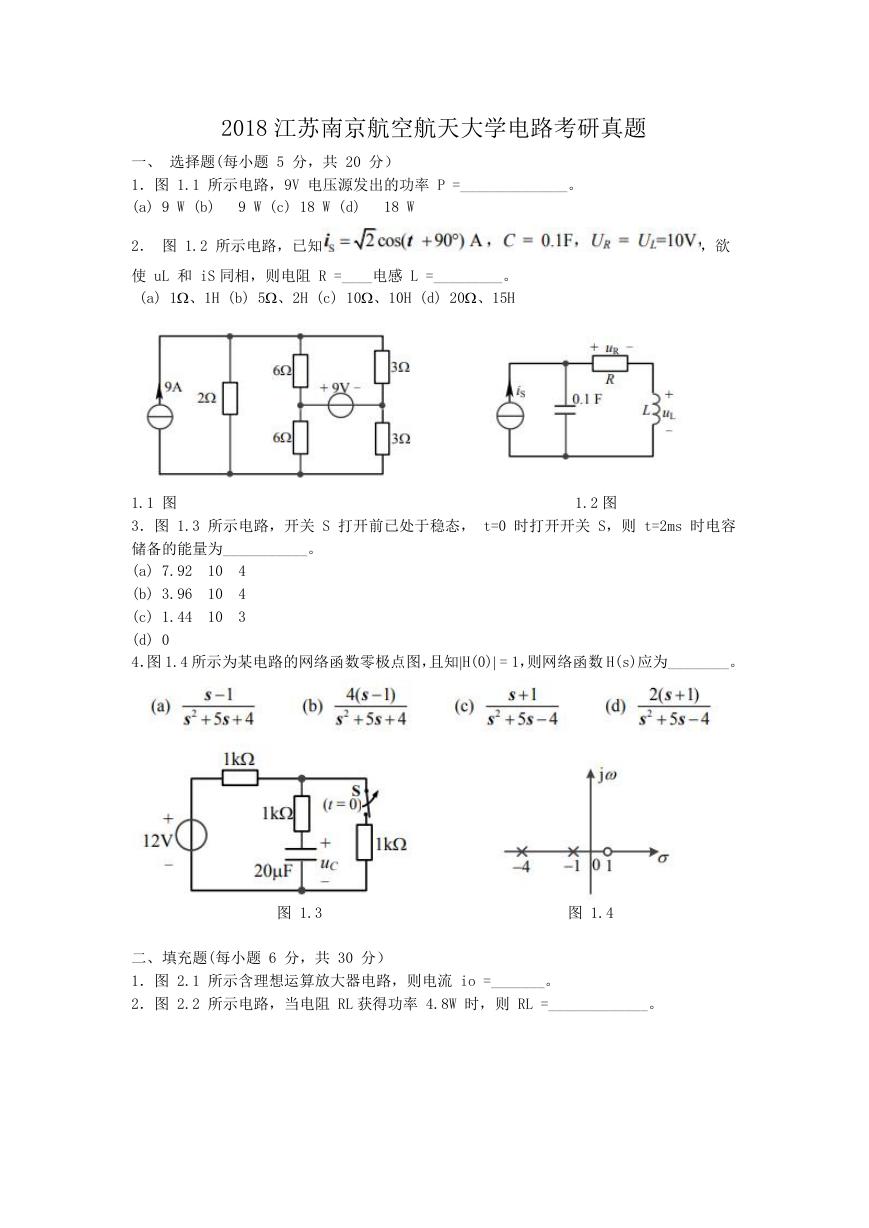

2018 江苏南京航空航天大学电路考研真题 一、 选择题(每小题 5 分,共 20 分) 1.图 1.1 所示电路,9V 电压源发出的功率 P =______________。 (a) 9 W (b) 9 W (c) 18 W (d) 18 W 2. 图 1.2 所示电路,已知 ,欲 使 uL 和 iS 同相,则电阻 R =____电感 L =_________。 (a) 1、1H (b) 5、2H (c) 10、10H (d) 20、15H 1.2 图 1.1 图 3.图 1.3 所示电路,开关 S 打开前已处于稳态, t=0 时打开开关 S,则 t=2ms 时电容 储备的能量为___________。 (a) 7.92 10 (b) 3.96 10 (c) 1.44 10 (d) 0 4.图 1.4 所示为某电路的网络函数零极点图,且知H(0) = 1,则网络函数 H(s)应为________。 4 4 3 图 1.3 图 1.4 二、填充题(每小题 6 分,共 30 分) 1.图 2.1 所示含理想运算放大器电路,则电流 io =_______。 2.图 2.2 所示电路,当电阻 RL 获得功率 4.8W 时,则 RL =_____________。

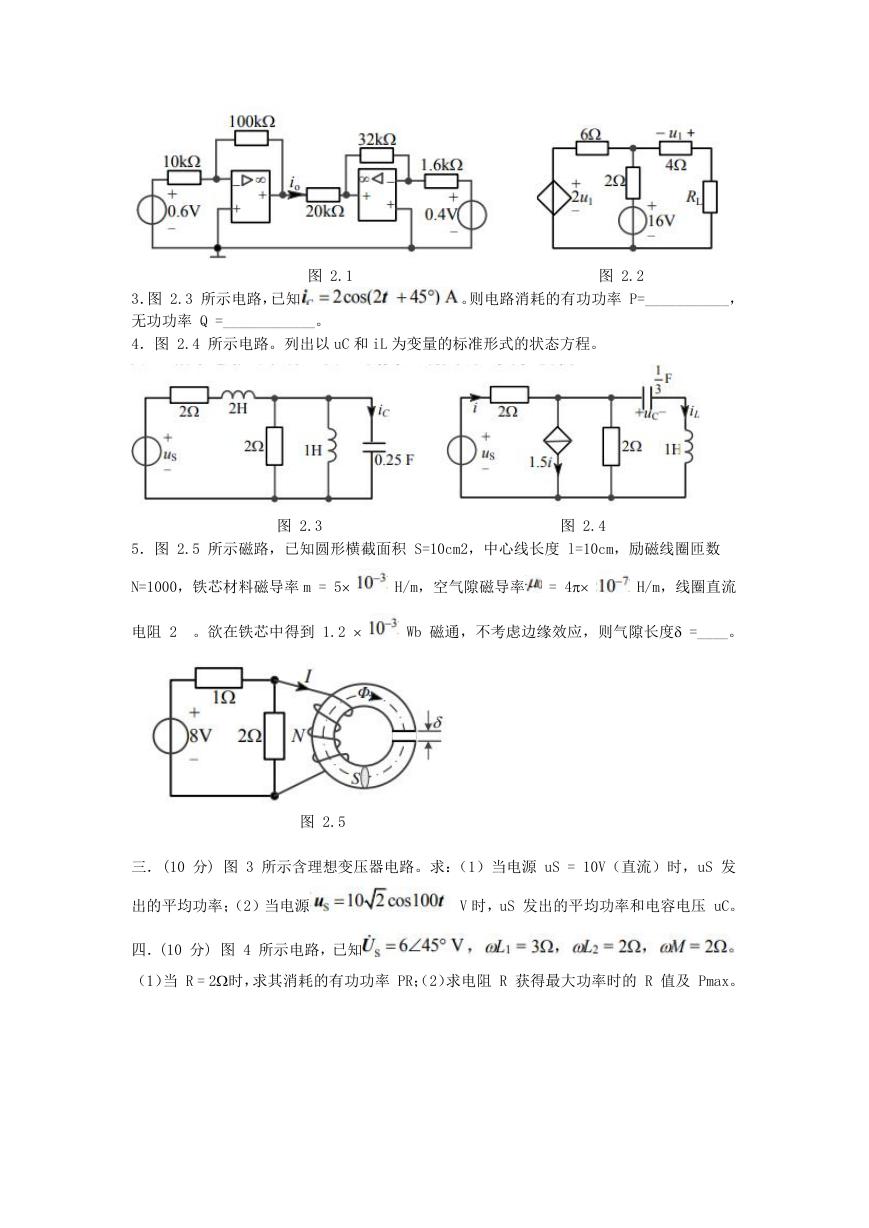

图 2.1 图 2.2 3.图 2.3 所示电路,已知 无功功率 Q =____________。 4.图 2.4 所示电路。列出以 uC 和 iL 为变量的标准形式的状态方程。 。则电路消耗的有功功率 P=___________, 5.图 2.5 所示磁路,已知圆形横截面积 S=10cm2,中心线长度 l=10cm,励磁线圈匝数 图 2.3 图 2.4 N=1000,铁芯材料磁导率 m = 5 H/m,空气隙磁导率 = 4 H/m,线圈直流 电阻 2 。欲在铁芯中得到 1.2  Wb 磁通,不考虑边缘效应,则气隙长度 =____。 图 2.5 三.(10 分) 图 3 所示含理想变压器电路。求:(1)当电源 uS = 10V(直流)时,uS 发 出的平均功率;(2)当电源 V 时,uS 发出的平均功率和电容电压 uC。 四.(10 分) 图 4 所示电路,已知 (1)当 R = 2时,求其消耗的有功功率 PR;(2)求电阻 R 获得最大功率时的 R 值及 Pmax。

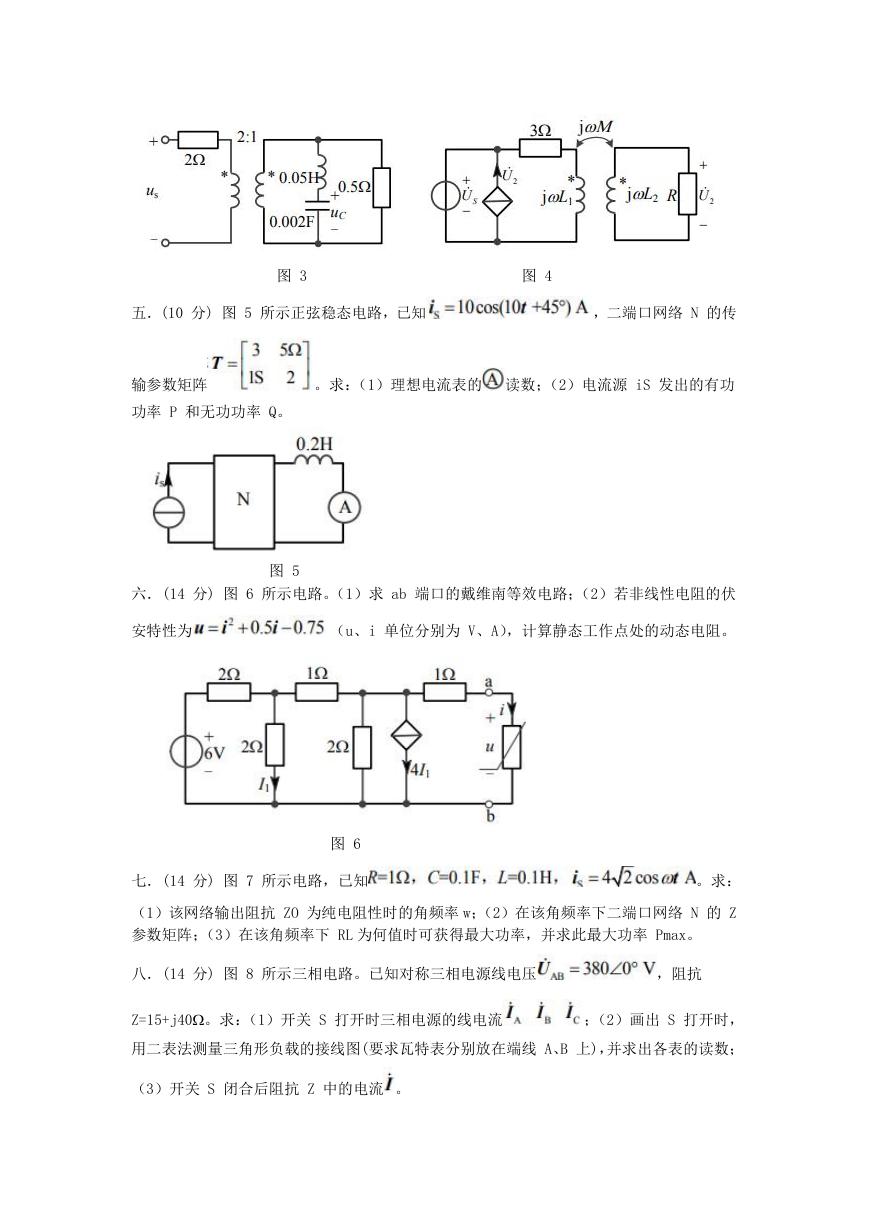

图 3 图 4 五.(10 分) 图 5 所示正弦稳态电路,已知 ,二端口网络 N 的传 输参数矩阵 。求:(1)理想电流表的 读数;(2)电流源 iS 发出的有功 功率 P 和无功功率 Q。 图 5 六.(14 分) 图 6 所示电路。(1)求 ab 端口的戴维南等效电路;(2)若非线性电阻的伏 安特性为 (u、i 单位分别为 V、A),计算静态工作点处的动态电阻。 图 6 七.(14 分) 图 7 所示电路,已知 。求: (1)该网络输出阻抗 ZO 为纯电阻性时的角频率 w;(2)在该角频率下二端口网络 N 的 Z 参数矩阵;(3)在该角频率下 RL 为何值时可获得最大功率,并求此最大功率 Pmax。 八.(14 分) 图 8 所示三相电路。已知对称三相电源线电压 ,阻抗 Z=15+j40。求:(1)开关 S 打开时三相电源的线电流 ;(2)画出 S 打开时, 用二表法测量三角形负载的接线图(要求瓦特表分别放在端线 A、B 上),并求出各表的读数; (3)开关 S 闭合后阻抗 Z 中的电流 。

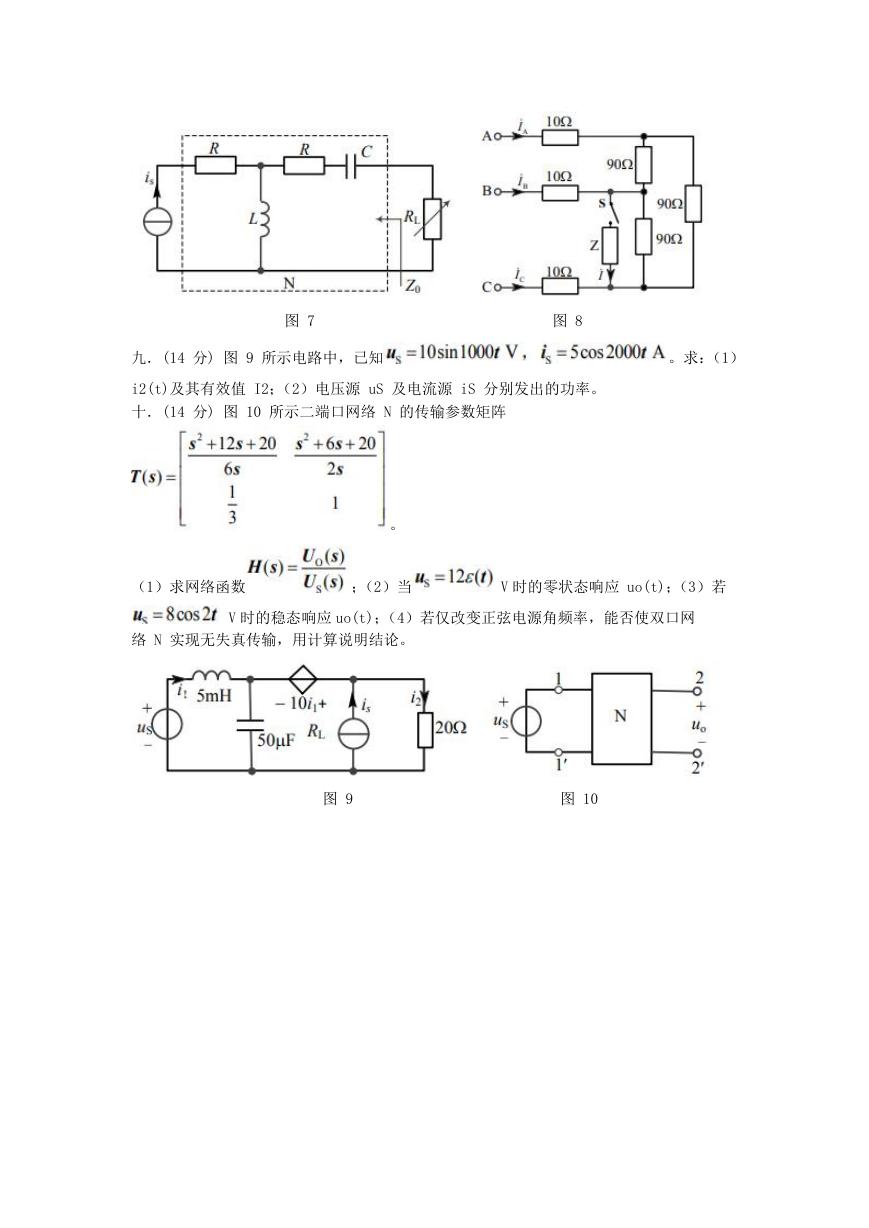

图 7 图 8 九.(14 分) 图 9 所示电路中,已知 。求:(1) i2(t)及其有效值 I2;(2)电压源 uS 及电流源 iS 分别发出的功率。 十.(14 分) 图 10 所示二端口网络 N 的传输参数矩阵 。 (1)求网络函数 ;(2)当 V 时的零状态响应 uo(t);(3)若 V 时的稳态响应 uo(t);(4)若仅改变正弦电源角频率,能否使双口网 络 N 实现无失真传输,用计算说明结论。 图 9 图 10
