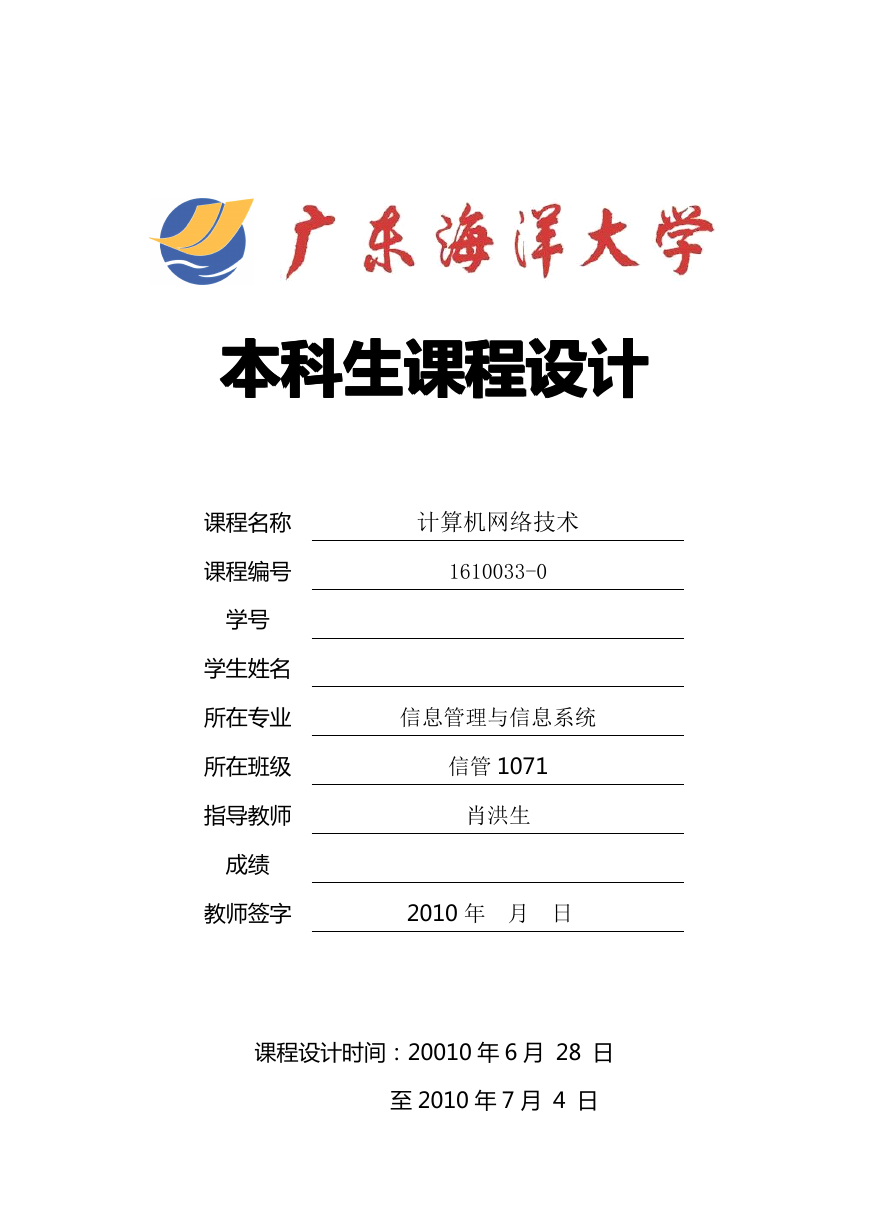

本科生课程设计本科生课程设计本科生课程设计本科生课程设计课程名称课程编号学号学生姓名所在专业所在班级指导教师成绩教师签字计算机网络技术 1610033-0 信息管理与信息系统信管 1071 肖洪生 2010 年月日课程设计时间：20010 年 6 月 28 日至 2010 年 7 月 4 日

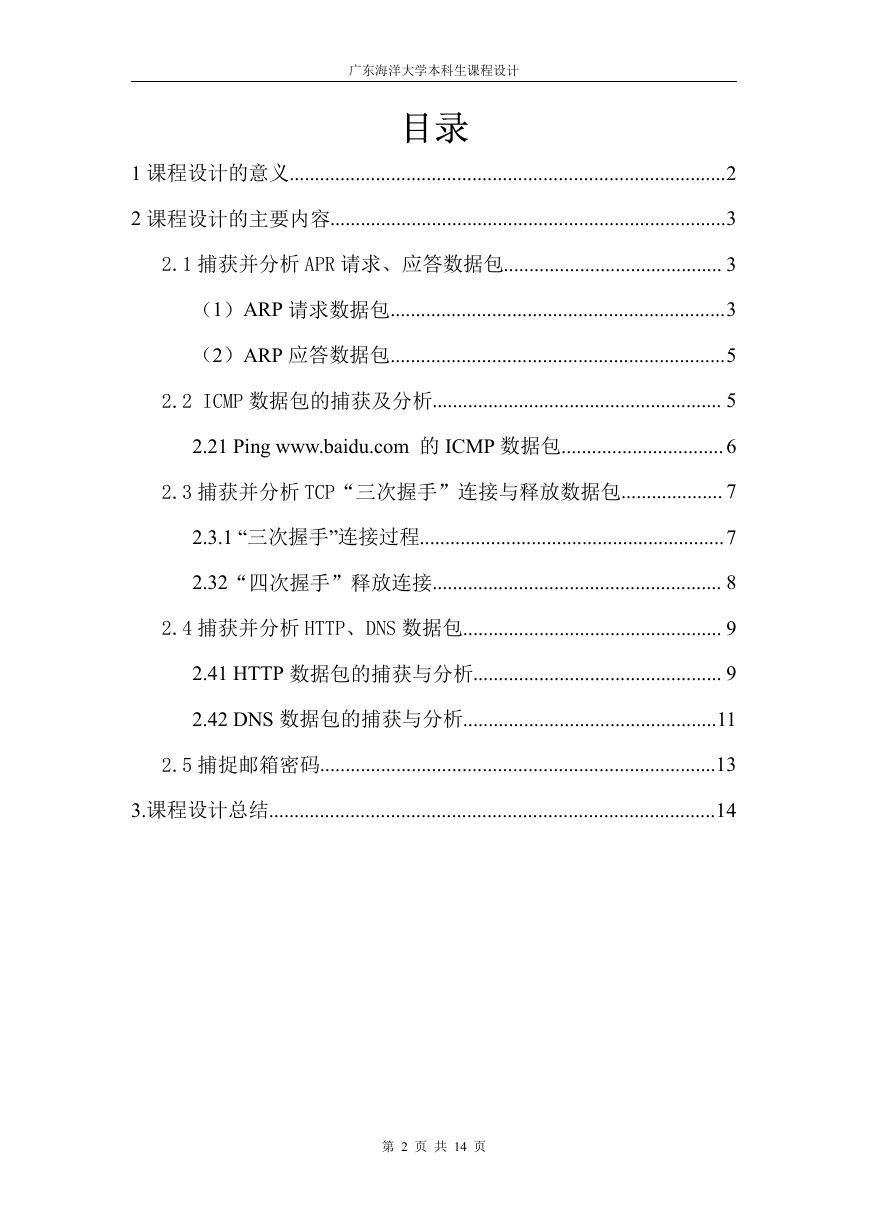

广东海洋大学本科生课程设计目录 1 课程设计的意义......................................................................................2 2 课程设计的主要内容..............................................................................3 2.1 捕获并分析 APR 请求、应答数据包........................................... 3 （1）ARP 请求数据包..................................................................3 （2）ARP 应答数据包..................................................................5 2.2 ICMP 数据包的捕获及分析......................................................... 5 2.21 Ping www.baidu.com 的 ICMP 数据包................................6 2.3 捕获并分析 TCP“三次握手”连接与释放数据包.................... 7 2.3.1 “三次握手”连接过程............................................................7 2.32“四次握手”释放连接......................................................... 8 2.4 捕获并分析 HTTP、DNS 数据包................................................... 9 2.41 HTTP 数据包的捕获与分析................................................. 9 2.42 DNS 数据包的捕获与分析..................................................11 2.5 捕捉邮箱密码..............................................................................13 3.课程设计总结........................................................................................14 第 2 页共 14 页

广东海洋大学本科生课程设计 1111 课程设计的意义通过对网络协议数据包的分析,掌握在 TCP/IP 模型中,各个层次上网络 PDU 的实际组成，深入理解网络协议的组成，对网络中传送数据的过程有更深入的认识。 2222 课程设计的主要内容 2.1 捕获并分析 APR 请求、应答数据包 ARP 协议的作用是由机器的 IP 地址查找出对应的物理地址。在捕获的数据报中过滤出 ARP 请求应、答数据包。（1111）ARPARPARPARP 请求数据包注意到 No.4 的源地址为 ASROCK IN_46:ea:86，目的地址为 Broadcast，协议为 ARP，可得出该数据包即是一个 ARP 请求数据包，通过观察该数据包中间部分的三行前面都有一个“+”，点击它，这一行就会被展开。现在展开第一行。看到的结果如上图所示。在上图中我们看到这个帧的一些基本信息：第 3 页共 14 页

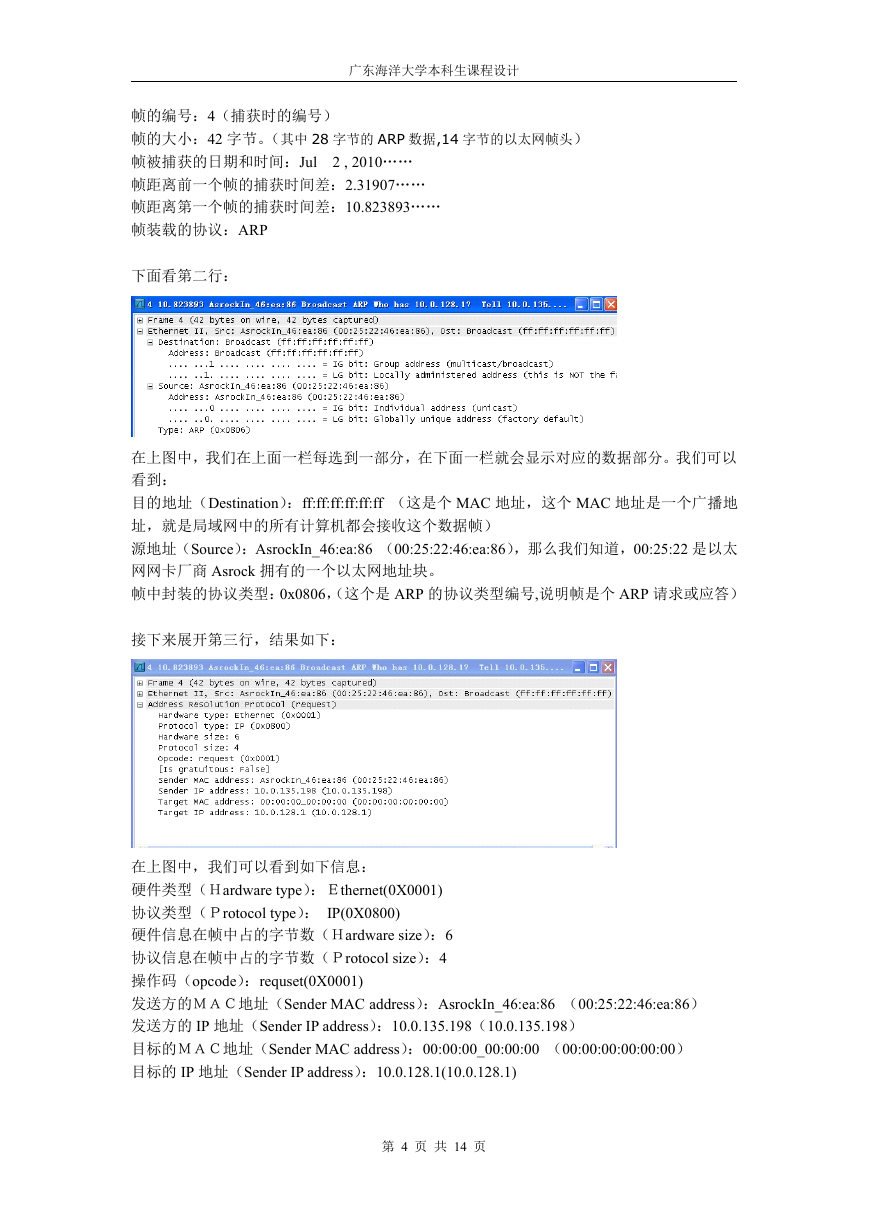

广东海洋大学本科生课程设计帧的编号：4（捕获时的编号）帧的大小：42 字节。（其中 28 字节的 ARP 数据,14 字节的以太网帧头）帧被捕获的日期和时间：Jul 帧距离前一个帧的捕获时间差：2.31907…… 帧距离第一个帧的捕获时间差：10.823893…… 帧装载的协议：ARP 2 , 2010…… 下面看第二行：在上图中，我们在上面一栏每选到一部分，在下面一栏就会显示对应的数据部分。我们可以看到：目的地址（Destination）：ff:ff:ff:ff:ff:ff （这是个 MAC 地址，这个 MAC 地址是一个广播地址，就是局域网中的所有计算机都会接收这个数据帧）源地址（Source）：AsrockIn_46:ea:86 （00:25:22:46:ea:86），那么我们知道，00:25:22 是以太网网卡厂商 Asrock 拥有的一个以太网地址块。帧中封装的协议类型：0x0806，（这个是 ARP 的协议类型编号,说明帧是个 ARP 请求或应答）接下来展开第三行，结果如下：在上图中，我们可以看到如下信息：硬件类型（Ｈardware type）：Ｅthernet(0X0001) 协议类型（Ｐrotocol type）： IP(0X0800) 硬件信息在帧中占的字节数（Ｈardware size）：6 协议信息在帧中占的字节数（Ｐrotocol size）：4 操作码（opcode）：requset(0X0001) 发送方的ＭＡＣ地址（Sender MAC address）：AsrockIn_46:ea:86 （00:25:22:46:ea:86）发送方的 IP 地址（Sender IP address）：10.0.135.198（10.0.135.198）目标的ＭＡＣ地址（Sender MAC address）：00:00:00_00:00:00 （00:00:00:00:00:00）目标的 IP 地址（Sender IP address）：10.0.128.1(10.0.128.1) 第 4 页共 14 页

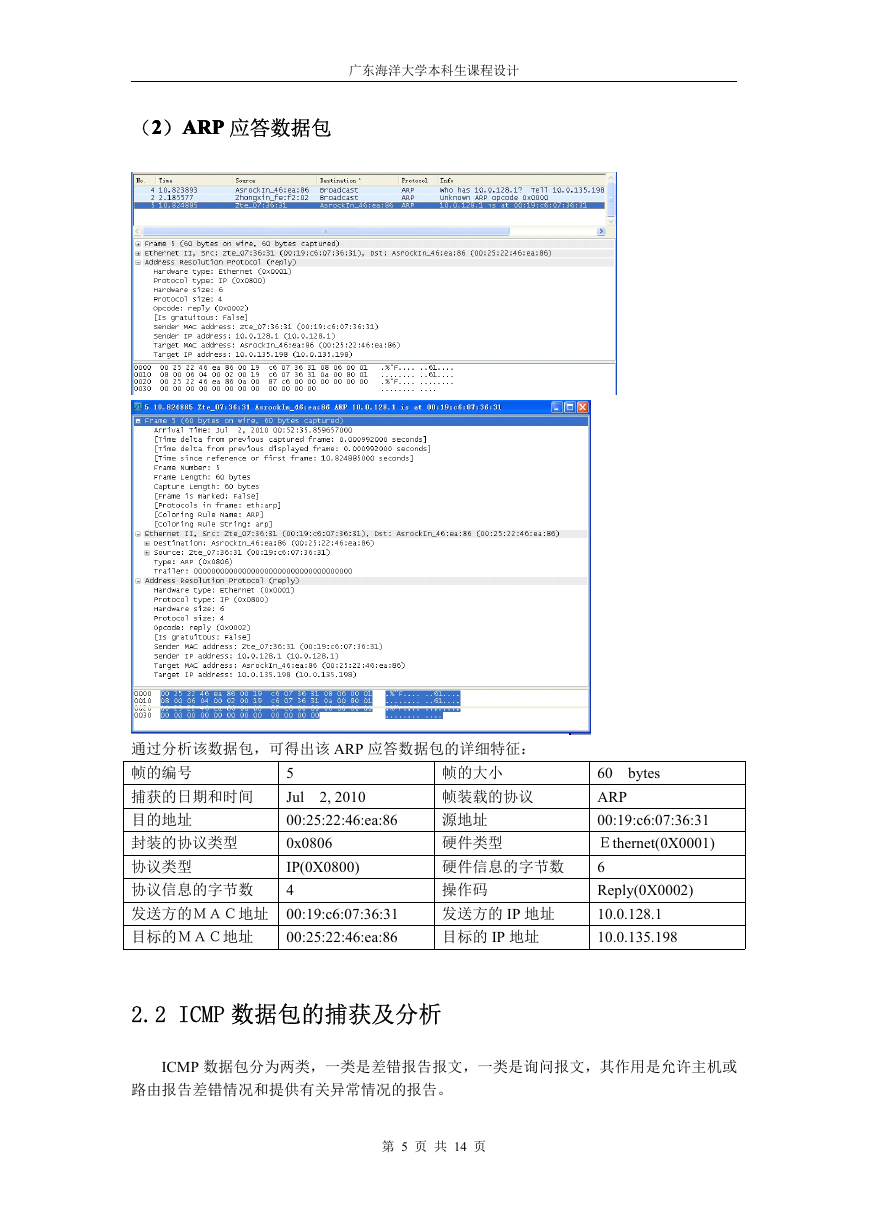

广东海洋大学本科生课程设计（2222）ARPARPARPARP 应答数据包通过分析该数据包，可得出该 ARP 应答数据包的详细特征：帧的编号帧的大小捕获的日期和时间目的地址封装的协议类型协议类型 2, 2010 5 Jul 00:25:22:46:ea:86 0x0806 IP(0X0800) 4 帧装载的协议源地址硬件类型硬件信息的字节数操作码发送方的 IP 地址目标的 IP 地址 bytes 60 ARP 00:19:c6:07:36:31 Ｅthernet(0X0001) 6 Reply(0X0002) 10.0.128.1 10.0.135.198 协议信息的字节数发送方的ＭＡＣ地址 00:19:c6:07:36:31 00:25:22:46:ea:86 目标的ＭＡＣ地址 2.2 ICMP 数据包的捕获及分析 ICMP 数据包分为两类，一类是差错报告报文，一类是询问报文，其作用是允许主机或路由报告差错情况和提供有关异常情况的报告。第 5 页共 14 页

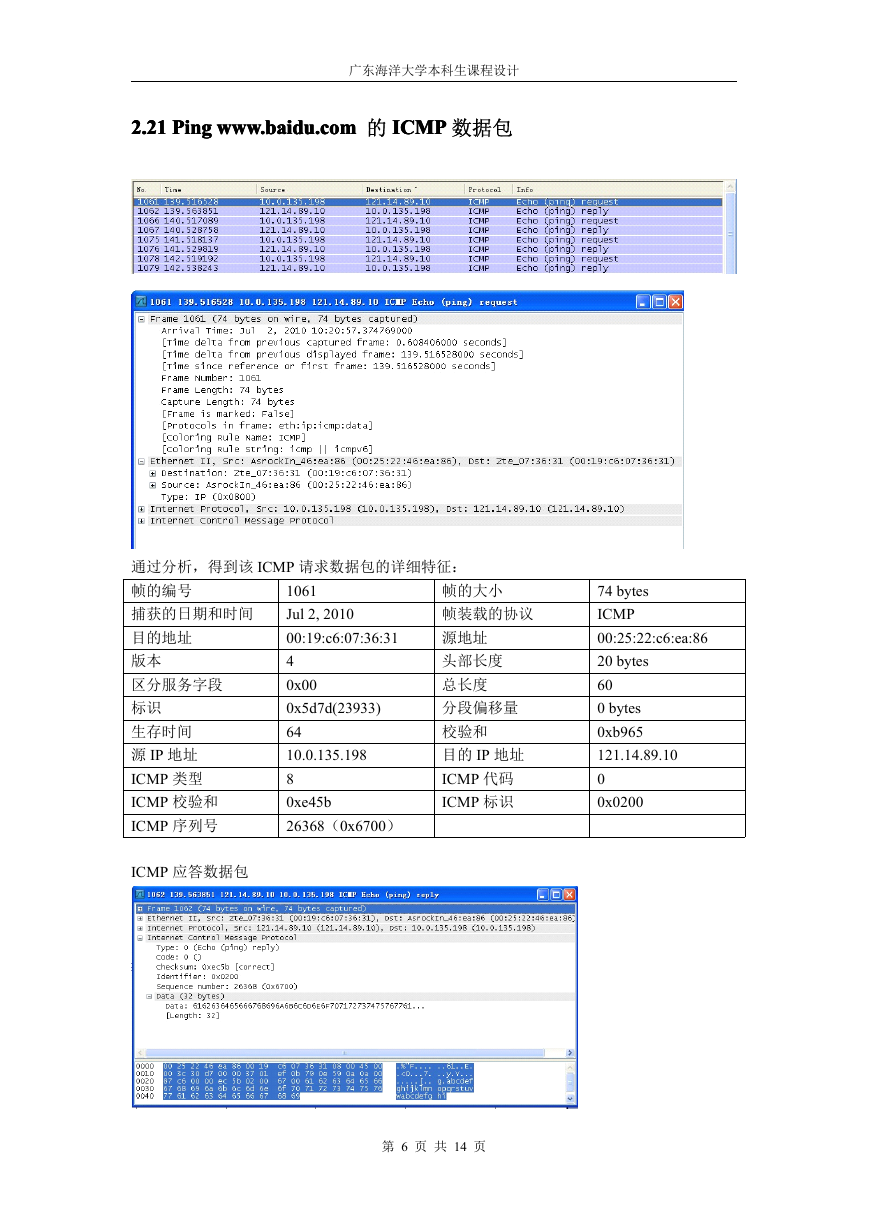

广东海洋大学本科生课程设计 ICMP www.baidu.com 2.212.212.212.21 PingPingPingPing www.baidu.com www.baidu.com ICMP www.baidu.com 的 ICMP ICMP 数据包通过分析，得到该 ICMP 请求数据包的详细特征：帧的编号帧的大小捕获的日期和时间目的地址版本区分服务字段标识生存时间源 IP 地址 ICMP 类型 ICMP 校验和 ICMP 序列号 ICMP 应答数据包 1061 Jul 2, 2010 00:19:c6:07:36:31 4 0x00 0x5d7d(23933) 64 10.0.135.198 8 0xe45b 26368（0x6700）帧装载的协议源地址头部长度总长度分段偏移量校验和目的 IP 地址 ICMP 代码 ICMP 标识 74 bytes ICMP 00:25:22:c6:ea:86 20 bytes 60 0 bytes 0xb965 121.14.89.10 0 0x0200 第 6 页共 14 页

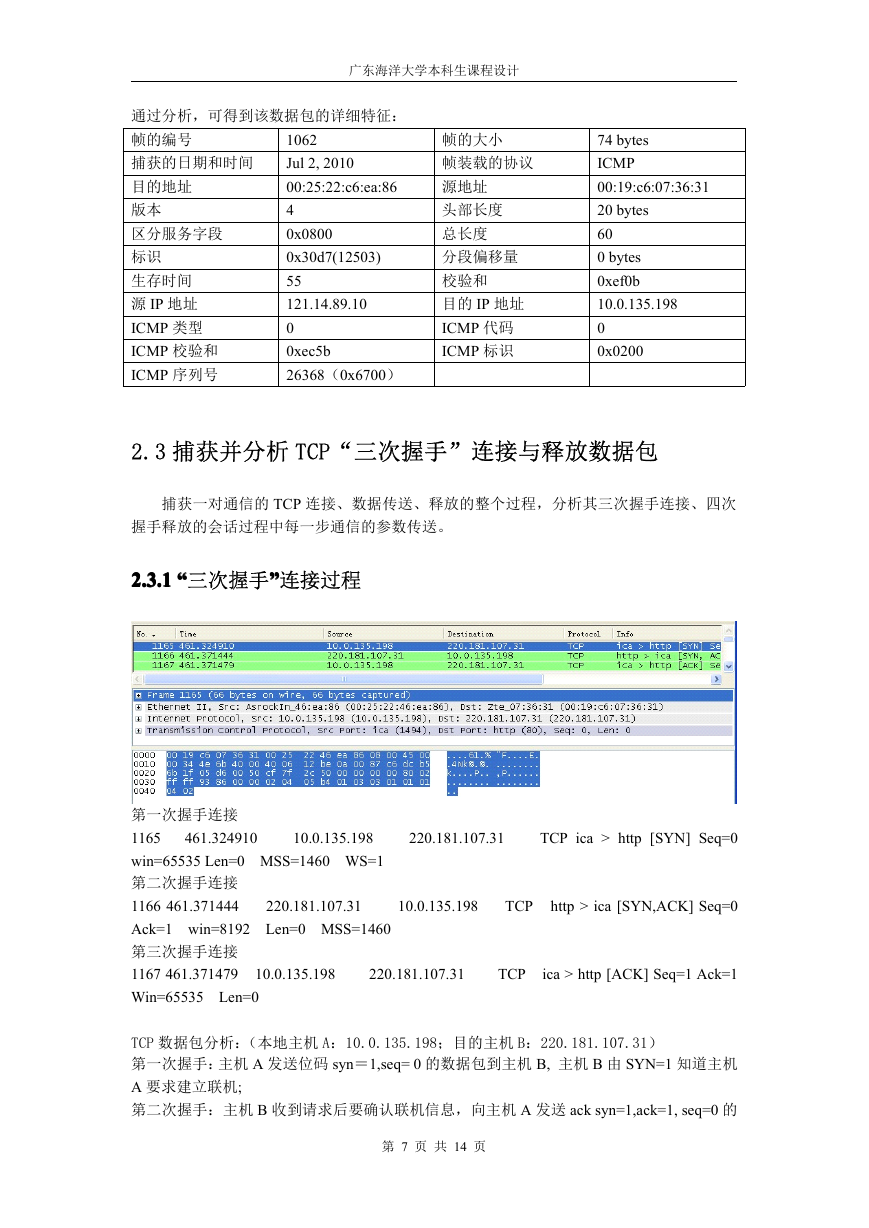

广东海洋大学本科生课程设计通过分析，可得到该数据包的详细特征：帧的编号捕获的日期和时间目的地址版本区分服务字段标识生存时间源 IP 地址 ICMP 类型 ICMP 校验和 ICMP 序列号 1062 Jul 2, 2010 00:25:22:c6:ea:86 4 0x0800 0x30d7(12503) 55 121.14.89.10 0 0xec5b 26368（0x6700）帧的大小帧装载的协议源地址头部长度总长度分段偏移量校验和目的 IP 地址 ICMP 代码 ICMP 标识 74 bytes ICMP 00:19:c6:07:36:31 20 bytes 60 0 bytes 0xef0b 10.0.135.198 0 0x0200 2.3 捕获并分析 TCP“三次握手”连接与释放数据包捕获一对通信的 TCP 连接、数据传送、释放的整个过程，分析其三次握手连接、四次握手释放的会话过程中每一步通信的参数传送。 2.3.12.3.12.3.12.3.1 ““““三次握手””””连接过程 461.324910 10.0.135.198 第一次握手连接 1165 win=65535 Len=0 MSS=1460 WS=1 第二次握手连接 1166 461.371444 Ack=1 win=8192 Len=0 MSS=1460 第三次握手连接 1167 461.371479 Win=65535 Len=0 220.181.107.31 220.181.107.31 TCP ica > http [SYN] Seq=0 10.0.135.198 TCP http > ica [SYN,ACK] Seq=0 10.0.135.198 220.181.107.31 TCP ica > http [ACK] Seq=1 Ack=1 TCP 数据包分析：（本地主机 A：10.0.135.198；目的主机 B：220.181.107.31）第一次握手：主机 A 发送位码 syn＝1,seq= 0 的数据包到主机 B, 主机 B 由 SYN=1 知道主机 A 要求建立联机; 第二次握手：主机 B 收到请求后要确认联机信息，向主机 A 发送 ack syn=1,ack=1, seq=0 的第 7 页共 14 页

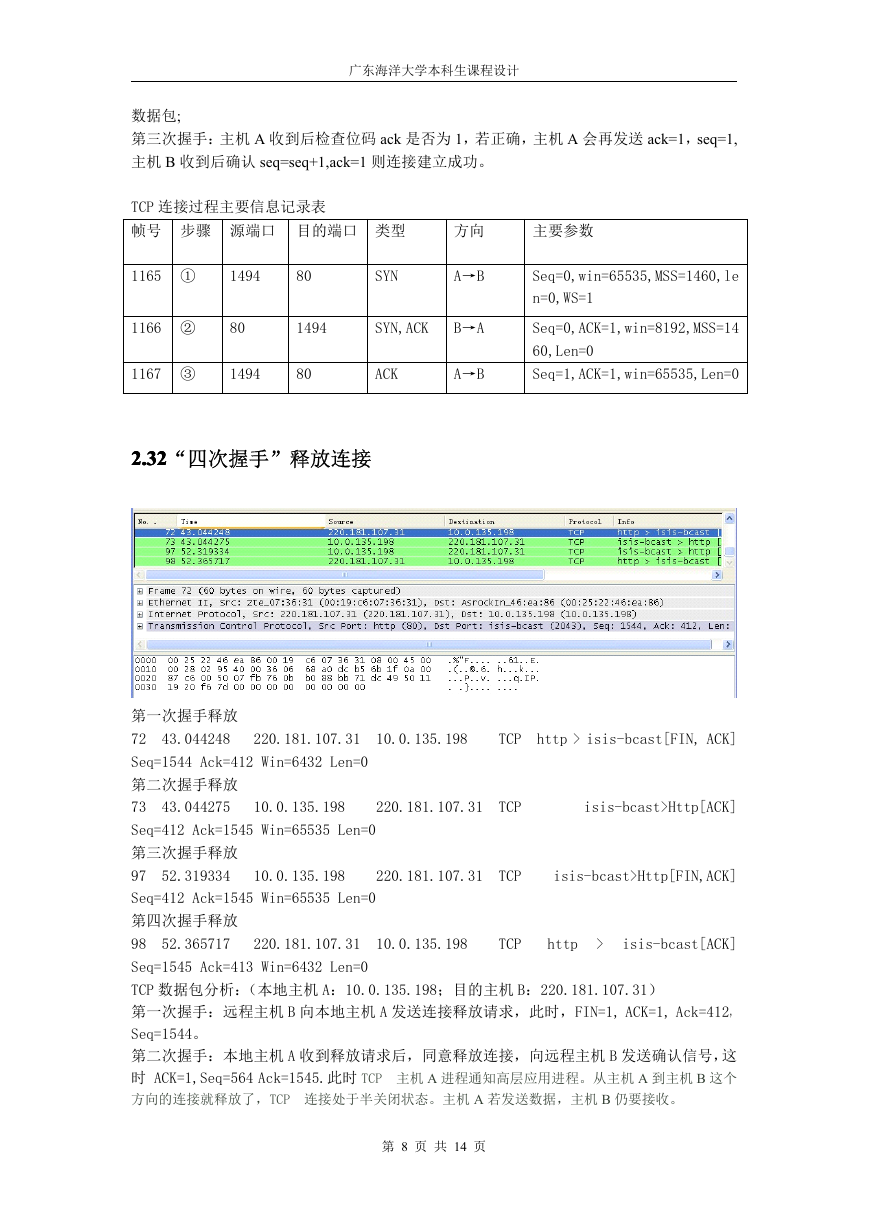

广东海洋大学本科生课程设计数据包; 第三次握手：主机 A 收到后检查位码 ack 是否为 1，若正确，主机 A 会再发送 ack=1，seq=1, 主机 B 收到后确认 seq=seq+1,ack=1 则连接建立成功。 TCP 连接过程主要信息记录表帧号步骤源端口目的端口类型方向主要参数 1165 ① 1494 80 SYN A→B 1166 ② 80 1494 SYN,ACK B→A Seq=0,win=65535,MSS=1460,le n=0,WS=1 Seq=0,ACK=1,win=8192,MSS=14 60,Len=0 1167 ③ 1494 80 ACK A→B Seq=1,ACK=1,win=65535,Len=0 2.322.322.322.32“四次握手”释放连接 10.0.135.198 第一次握手释放 72 220.181.107.31 43.044248 Seq=1544 Ack=412 Win=6432 Len=0 第二次握手释放 73 43.044275 Seq=412 Ack=1545 Win=65535 Len=0 第三次握手释放 97 52.319334 Seq=412 Ack=1545 Win=65535 Len=0 第四次握手释放 98 220.181.107.31 52.365717 Seq=1545 Ack=413 Win=6432 Len=0 10.0.135.198 10.0.135.198 TCP http > isis-bcast[FIN, ACK] 220.181.107.31 TCP isis-bcast>Http[ACK] 220.181.107.31 TCP isis-bcast>Http[FIN,ACK] 10.0.135.198 TCP http > isis-bcast[ACK] TCP 数据包分析：（本地主机 A：10.0.135.198；目的主机 B：220.181.107.31）第一次握手：远程主机 B 向本地主机 A 发送连接释放请求，此时，FIN=1, ACK=1, Ack=412， Seq=1544。第二次握手：本地主机 A 收到释放请求后，同意释放连接，向远程主机 B 发送确认信号，这时 ACK=1,Seq=564 Ack=1545.此时 TCP 主机 A 进程通知高层应用进程。从主机 A 到主机 B 这个方向的连接就释放了，TCP 连接处于半关闭状态。主机 A 若发送数据，主机 B 仍要接收。第 8 页共 14 页
