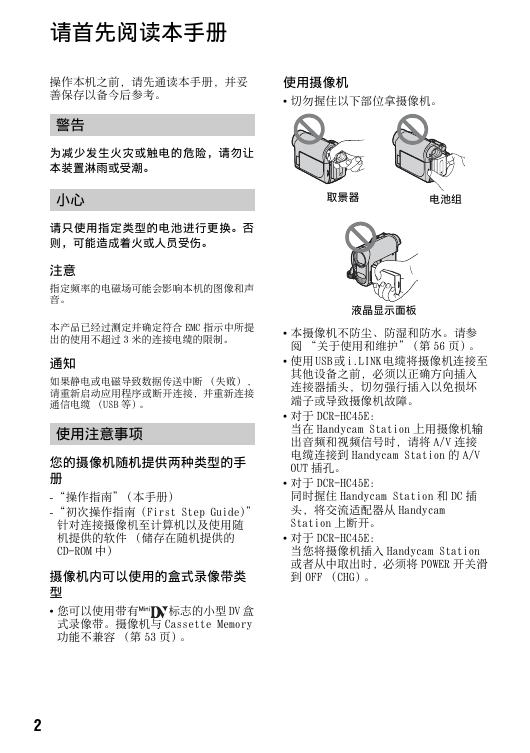

请首先阅读本手册操作本机之前，请先通读本手册，并妥善保存以备今后参考。使用摄像机切勿握住以下部位拿摄像机。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。小心取景器电池组请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意指定频率的电磁场可能会影响本机的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。使用注意事项您的摄像机随机提供两种类型的手册 -“操作指南”（本手册） -“初次操作指南 (First Step Guide)” 针对连接摄像机至计算机以及使用随机提供的软件（储存在随机提供的 CD-ROM 中）摄像机内可以使用的盒式录像带类型 • 您可以使用带有标志的小型 DV 盒式录像带。摄像机与 Cassette Memory 功能不兼容（第 53 页）。 2 液晶显示面板本摄像机不防尘、防湿和防水。请参阅 “关于使用和维护”（第 56 页）。使用 USB 或 i.LINK 电缆将摄像机连接至其他设备之前，必须以正确方向插入连接器插头，切勿强行插入以免损坏端子或导致摄像机故障。对于 DCR-HC45E：当在 Handycam Station 上用摄像机输出音频和视频信号时，请将 A/V 连接电缆连接到 Handycam Station 的 A/V OUT 插孔。对于 DCR-HC45E：同时握住 Handycam Station 和 DC 插头，将交流适配器从 Handycam Station 上断开。对于 DCR-HC45E：当您将摄像机插入 Handycam Station 或者从中取出时，必须将 POWER 开关滑到 OFF （CHG）。

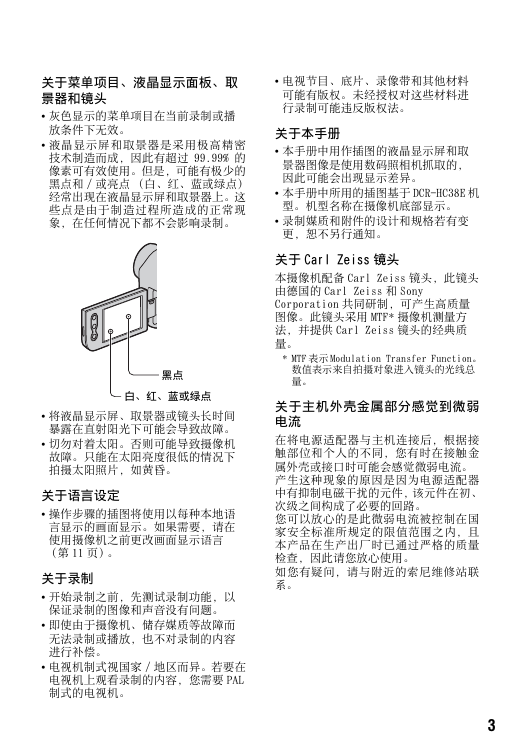

关于菜单项目、液晶显示面板、取景器和镜头灰色显示的菜单项目在当前录制或播放条件下无效。液晶显示屏和取景器是采用极高精密技术制造而成，因此有超过 99.99% 的像素可有效使用。但是，可能有极少的黑点和 / 或亮点（白、红、蓝或绿点）经常出现在液晶显示屏和取景器上。这些点是由于制造过程所造成的正常现象，在任何情况下都不会影响录制。黑点白、红、蓝或绿点将液晶显示屏、取景器或镜头长时间暴露在直射阳光下可能会导致故障。切勿对着太阳。否则可能导致摄像机故障。只能在太阳亮度很低的情况下拍摄太阳照片，如黄昏。关于语言设定操作步骤的插图将使用以每种本地语言显示的画面显示。如果需要，请在使用摄像机之前更改画面显示语言（第 11 页）。关于录制开始录制之前，先测试录制功能，以保证录制的图像和声音没有问题。即使由于摄像机、储存媒质等故障而无法录制或播放，也不对录制的内容进行补偿。电视机制式视国家 / 地区而异。若要在电视机上观看录制的内容，您需要 PAL 制式的电视机。电视节目、底片、录像带和其他材料可能有版权。未经授权对这些材料进行录制可能违反版权法。关于本手册本手册中用作插图的液晶显示屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。本手册中所用的插图基于 DCR-HC38E 机型。机型名称在摄像机底部显示。录制媒质和附件的设计和规格若有变更，恕不另行通知。关于 Carl Zeiss 镜头本摄像机配备 Carl Zeiss 镜头，此镜头由德国的 Carl Zeiss 和 Sony Corporation 共同研制，可产生高质量图像。此镜头采用 MTF* 摄像机测量方法，并提供 Carl Zeiss 镜头的经典质量。 * MTF 表示 Modulation Transfer Function。数值表示来自拍摄对象进入镜头的光线总量。关于主机外壳金属部分感觉到微弱电流在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 3

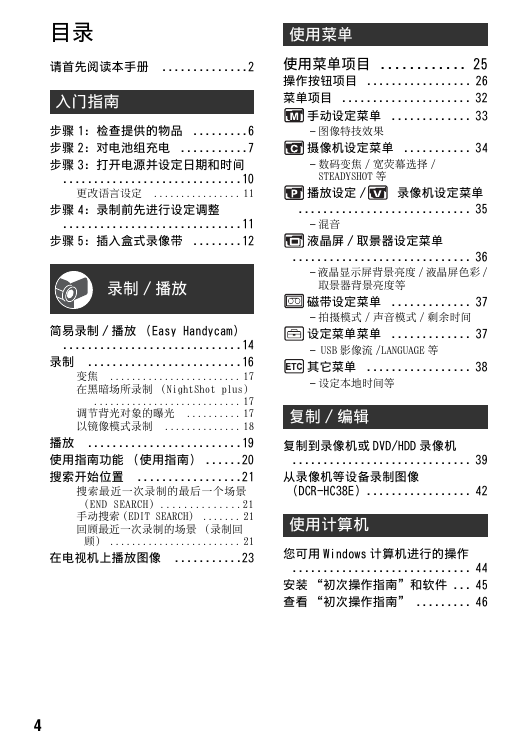

目录使用菜单请首先阅读本手册 ..............2 入门指南步骤 1：检查提供的物品 .........6 步骤 2：对电池组充电 ...........7 步骤 3：打开电源并设定日期和时间 .............................10 更改语言设定 ................ 11 步骤 4：录制前先进行设定调整 .............................11 步骤 5：插入盒式录像带 ........12 录制 / 播放简易录制 / 播放（Easy Handycam） .............................14 录制 .........................16 变焦 ........................ 17 在黑暗场所录制（NightShot plus） ........................... 17 调节背光对象的曝光 .......... 17 以镜像模式录制 .............. 18 播放 .........................19 使用指南功能（使用指南） ......20 搜索开始位置 .................21 搜索最近一次录制的最后一个场景 (END SEARCH) ..............21 手动搜索 (EDIT SEARCH) ....... 21 回顾最近一次录制的场景（录制回顾） ........................ 21 在电视机上播放图像 ...........23 使用菜单项目 ............ 25 操作按钮项目 ................. 26 菜单项目 ..................... 32 手动设定菜单 ............. 33 – 图像特技效果摄像机设定菜单 ........... 34 – 数码变焦 / 宽荧幕选择 / STEADYSHOT 等播放设定 / 录像机设定菜单 ............................ 35 – 混音液晶屏 / 取景器设定菜单 ............................. 36 – 液晶显示屏背景亮度 / 液晶屏色彩 / 取景器背景亮度等磁带设定菜单 ............. 37 – 拍摄模式 / 声音模式 / 剩余时间设定菜单菜单 ............. 37 – USB 影像流 /LANGUAGE 等其它菜单 ................. 38 – 设定本地时间等复制 / 编辑复制到录像机或 DVD/HDD 录像机 ............................. 39 从录像机等设备录制图像（DCR-HC38E）................. 42 使用计算机您可用 Windows 计算机进行的操作 ............................. 44 安装 “初次操作指南”和软件 ... 45 查看 “初次操作指南” ......... 46 4

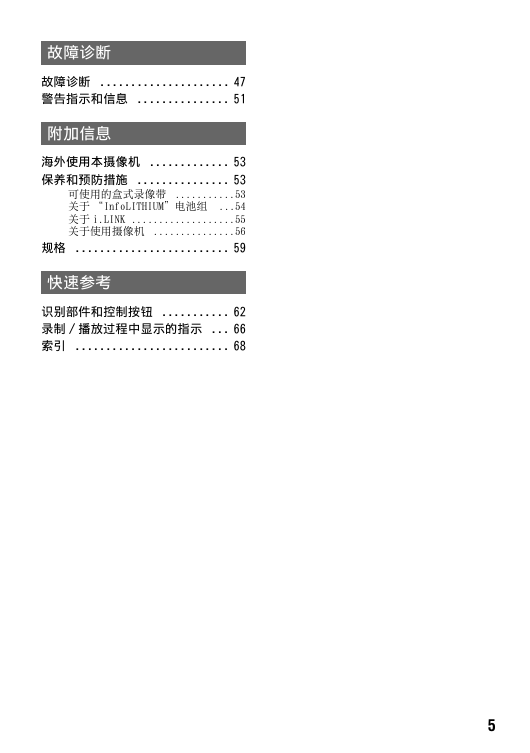

故障诊断故障诊断 ..................... 47 警告指示和信息 ............... 51 附加信息海外使用本摄像机 ............. 53 保养和预防措施 ............... 53 可使用的盒式录像带 ...........53 关于 “InfoLITHIUM”电池组 ...54 关于 i.LINK ...................55 关于使用摄像机 ...............56 规格 ......................... 59 快速参考识别部件和控制按钮 ........... 62 录制 / 播放过程中显示的指示 ... 66 索引 ......................... 68 5

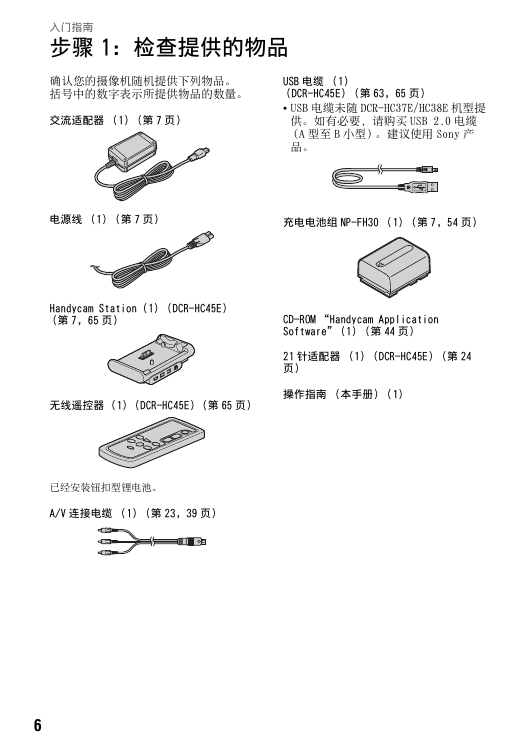

入门指南步骤 1：检查提供的物品确认您的摄像机随机提供下列物品。括号中的数字表示所提供物品的数量。交流适配器（1）（第 7 页） USB 电缆（1）（DCR-HC45E）（第 63，65 页） USB 电缆未随 DCR-HC37E/HC38E 机型提供。如有必要，请购买 USB 2.0 电缆（A 型至 B 小型）。建议使用 Sony 产品。电源线（1）（第 7 页）充电电池组 NP-FH30 （1）（第 7，54 页） Handycam Station (1) （DCR-HC45E）（第 7，65 页）无线遥控器（1）（DCR-HC45E）（第 65 页） CD-ROM “Handycam Application Software”（1）（第 44 页） 21 针适配器（1）（DCR-HC45E）（第 24 页）操作指南（本手册）（1）已经安装钮扣型锂电池。 A/V 连接电缆（1）（第 23，39 页） 6

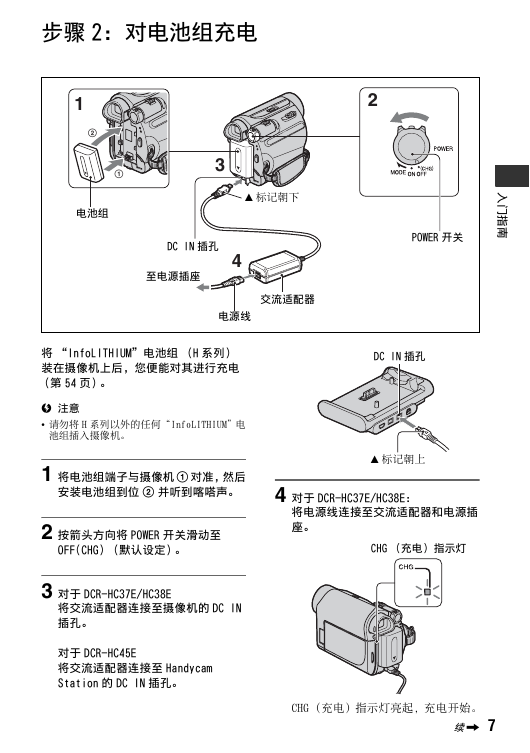

步骤 2：对电池组充电 1 2 1 电池组 3 v 标记朝下 DC IN 插孔至电源插座 4 交流适配器电源线将 “InfoLITHIUM”电池组（H 系列）装在摄像机上后，您便能对其进行充电（第 54 页）。 b 注意请勿将 H 系列以外的任何“InfoLITHIUM”电池组插入摄像机。 1 将电池组端子与摄像机 1 对准，然后安装电池组到位 2 并听到喀嗒声。 2 按箭头方向将 POWER 开关滑动至 OFF(CHG) （默认设定）。 3 对于 DCR-HC37E/HC38E 将交流适配器连接至摄像机的 DC IN 插孔。对于 DCR-HC45E 将交流适配器连接至 Handycam Station 的 DC IN 插孔。 2 入门指南 POWER 开关 DC IN 插孔 v 标记朝上 4 对于 DCR-HC37E/HC38E：将电源线连接至交流适配器和电源插座。 CHG （充电）指示灯 CHG（充电）指示灯亮起，充电开始。续, 7

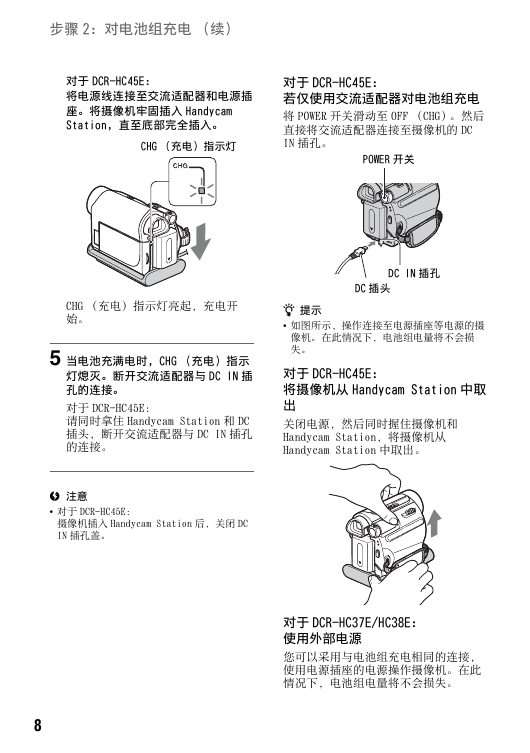

步骤 2：对电池组充电（续）对于 DCR-HC45E：将电源线连接至交流适配器和电源插座。将摄像机牢固插入 Handycam Station，直至底部完全插入。 CHG （充电）指示灯对于 DCR-HC45E：若仅使用交流适配器对电池组充电将 POWER 开关滑动至 OFF （CHG）。然后直接将交流适配器连接至摄像机的 DC IN 插孔。 POWER 开关 DC IN 插孔 DC 插头 z 提示如图所示，操作连接至电源插座等电源的摄像机。在此情况下，电池组电量将不会损失。对于 DCR-HC45E：将摄像机从 Handycam Station 中取出关闭电源，然后同时握住摄像机和 Handycam Station，将摄像机从 Handycam Station 中取出。 CHG （充电）指示灯亮起，充电开始。 5 当电池充满电时，CHG （充电）指示灯熄灭。断开交流适配器与 DC IN 插孔的连接。对于 DCR-HC45E：请同时拿住 Handycam Station 和 DC 插头，断开交流适配器与 DC IN 插孔的连接。 b 注意对于 DCR-HC45E：摄像机插入 Handycam Station 后，关闭 DC IN 插孔盖。对于 DCR-HC37E/HC38E：使用外部电源您可以采用与电池组充电相同的连接，使用电源插座的电源操作摄像机。在此情况下，电池组电量将不会损失。 8
