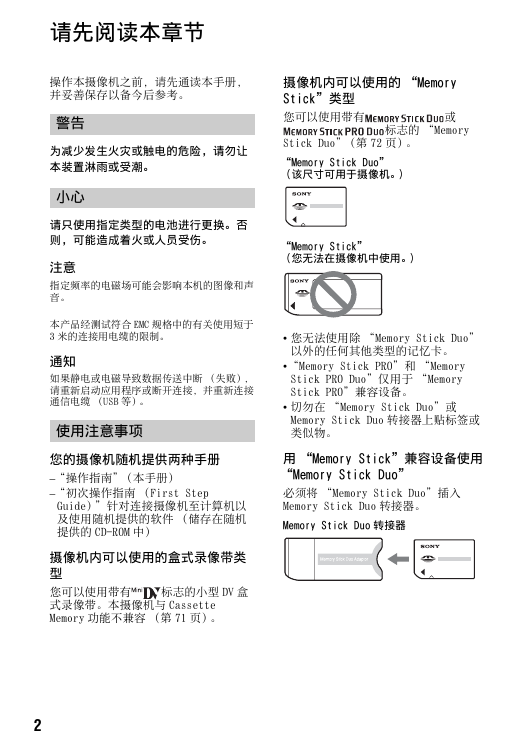

请先阅读本章节操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。摄像机内可以使用的 “Memory Stick”类型您可以使用带有或标志的 “Memory Stick Duo”（第 72 页）。 “Memory Stick Duo” （该尺寸可用于摄像机。） “Memory Stick” （您无法在摄像机中使用。）您无法使用除 “Memory Stick Duo” 以外的任何其他类型的记忆卡。 “Memory Stick PRO”和 “Memory Stick PRO Duo”仅用于 “Memory Stick PRO”兼容设备。切勿在 “Memory Stick Duo”或 Memory Stick Duo 转接器上贴标签或类似物。用 “Memory Stick”兼容设备使用 “Memory Stick Duo” 必须将 “Memory Stick Duo”插入 Memory Stick Duo 转接器。 Memory Stick Duo 转接器小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意指定频率的电磁场可能会影响本机的图像和声音。本产品经测试符合 EMC 规格中的有关使用短于 3 米的连接用电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。使用注意事项您的摄像机随机提供两种手册 –“操作指南”（本手册） –“初次操作指南（First Step Guide）”针对连接摄像机至计算机以及使用随机提供的软件（储存在随机提供的 CD-ROM 中）摄像机内可以使用的盒式录像带类型您可以使用带有式录像带。本摄像机与 Cassette Memory 功能不兼容（第 71 页）。标志的小型 DV 盒 2

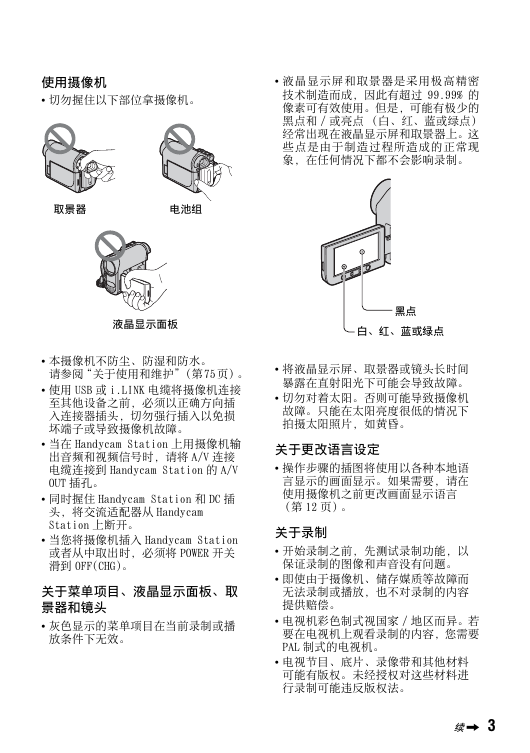

使用摄像机切勿握住以下部位拿摄像机。取景器电池组液晶显示屏和取景器是采用极高精密技术制造而成，因此有超过 99.99% 的像素可有效使用。但是，可能有极少的黑点和 / 或亮点（白、红、蓝或绿点）经常出现在液晶显示屏和取景器上。这些点是由于制造过程所造成的正常现象，在任何情况下都不会影响录制。液晶显示面板本摄像机不防尘、防湿和防水。请参阅“关于使用和维护”（第75页）。使用 USB 或 i.LINK 电缆将摄像机连接至其他设备之前，必须以正确方向插入连接器插头，切勿强行插入以免损坏端子或导致摄像机故障。当在 Handycam Station 上用摄像机输出音频和视频信号时，请将 A/V 连接电缆连接到 Handycam Station 的 A/V OUT 插孔。同时握住 Handycam Station 和 DC 插头，将交流适配器从 Handycam Station 上断开。当您将摄像机插入 Handycam Station 或者从中取出时，必须将 POWER 开关滑到 OFF(CHG)。关于菜单项目、液晶显示面板、取景器和镜头灰色显示的菜单项目在当前录制或播放条件下无效。黑点白、红、蓝或绿点将液晶显示屏、取景器或镜头长时间暴露在直射阳光下可能会导致故障。切勿对着太阳。否则可能导致摄像机故障。只能在太阳亮度很低的情况下拍摄太阳照片，如黄昏。关于更改语言设定操作步骤的插图将使用以各种本地语言显示的画面显示。如果需要，请在使用摄像机之前更改画面显示语言（第 12 页）。关于录制开始录制之前，先测试录制功能，以保证录制的图像和声音没有问题。即使由于摄像机、储存媒质等故障而无法录制或播放，也不对录制的内容提供赔偿。电视机彩色制式视国家 / 地区而异。若要在电视机上观看录制的内容，您需要 PAL 制式的电视机。电视节目、底片、录像带和其他材料可能有版权。未经授权对这些材料进行录制可能违反版权法。续, 3

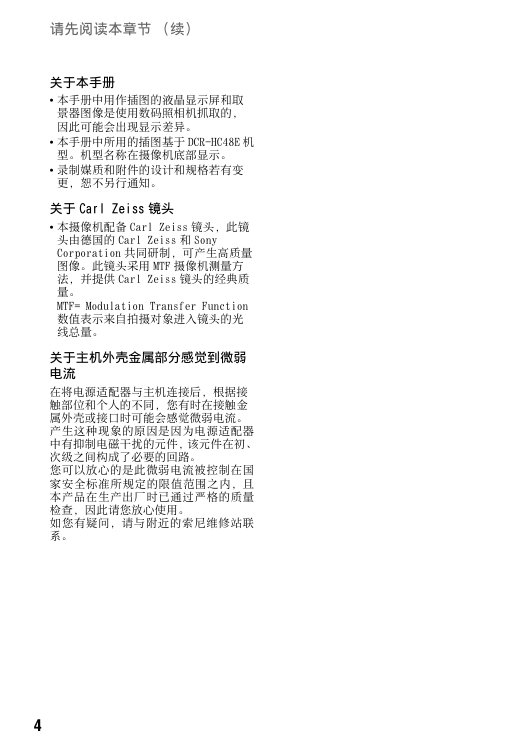

请先阅读本章节（续）关于本手册本手册中用作插图的液晶显示屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。本手册中所用的插图基于 DCR-HC48E 机型。机型名称在摄像机底部显示。录制媒质和附件的设计和规格若有变更，恕不另行通知。关于 Carl Zeiss 镜头本摄像机配备 Carl Zeiss 镜头，此镜头由德国的 Carl Zeiss 和 Sony Corporation 共同研制，可产生高质量图像。此镜头采用 MTF 摄像机测量方法，并提供 Carl Zeiss 镜头的经典质量。 MTF= Modulation Transfer Function 数值表示来自拍摄对象进入镜头的光线总量。关于主机外壳金属部分感觉到微弱电流在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 4

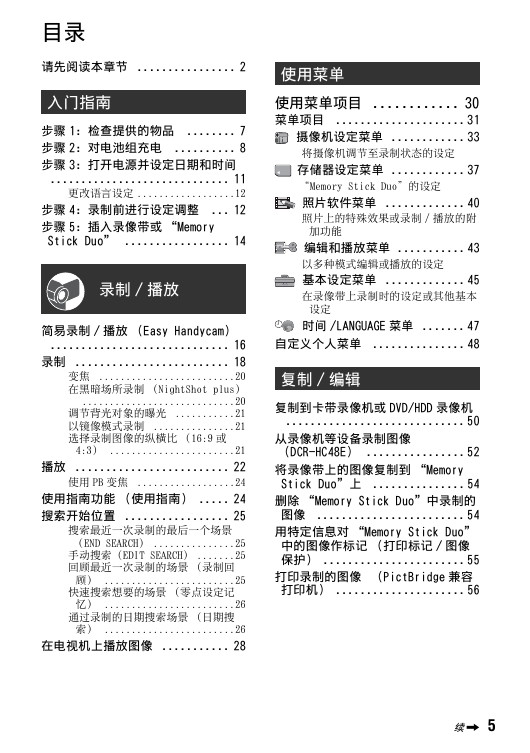

目录请先阅读本章节 ................ 2 使用菜单入门指南步骤 1：检查提供的物品 ........ 7 步骤 2：对电池组充电 .......... 8 步骤 3：打开电源并设定日期和时间 ............................. 11 更改语言设定 ..................12 步骤 4：录制前进行设定调整 ... 12 步骤 5：插入录像带或 “Memory Stick Duo” ................. 14 录制 / 播放简易录制 / 播放（Easy Handycam） ............................. 16 录制 ......................... 18 变焦 .........................20 在黑暗场所录制（NightShot plus） ............................20 调节背光对象的曝光 ...........21 以镜像模式录制 ...............21 选择录制图像的纵横比（16:9 或 4:3） .......................21 播放 ......................... 22 使用 PB 变焦 ..................24 使用指南功能（使用指南） ..... 24 搜索开始位置 ................. 25 搜索最近一次录制的最后一个场景（END SEARCH） ...............25 手动搜索 (EDIT SEARCH) .......25 回顾最近一次录制的场景（录制回顾） ........................25 快速搜索想要的场景（零点设定记忆） ........................26 通过录制的日期搜索场景（日期搜索） ........................26 在电视机上播放图像 ........... 28 使用菜单项目 ............ 30 菜单项目 ..................... 31 摄像机设定菜单 ............ 33 将摄像机调节至录制状态的设定存储器设定菜单 ............ 37 “Memory Stick Duo”的设定照片软件菜单 ............. 40 照片上的特殊效果或录制 / 播放的附加功能编辑和播放菜单 ........... 43 以多种模式编辑或播放的设定基本设定菜单 ............. 45 在录像带上录制时的设定或其他基本设定时间 /LANGUAGE 菜单 ....... 47 自定义个人菜单 ............... 48 复制 / 编辑复制到卡带录像机或 DVD/HDD 录像机 ............................. 50 从录像机等设备录制图像（DCR-HC48E） ................ 52 将录像带上的图像复制到 “Memory Stick Duo”上 ............... 54 删除 “Memory Stick Duo”中录制的图像 ........................ 54 用特定信息对 “Memory Stick Duo” 中的图像作标记（打印标记 / 图像保护） ....................... 55 打印录制的图像（PictBridge 兼容打印机） ..................... 56 续, 5

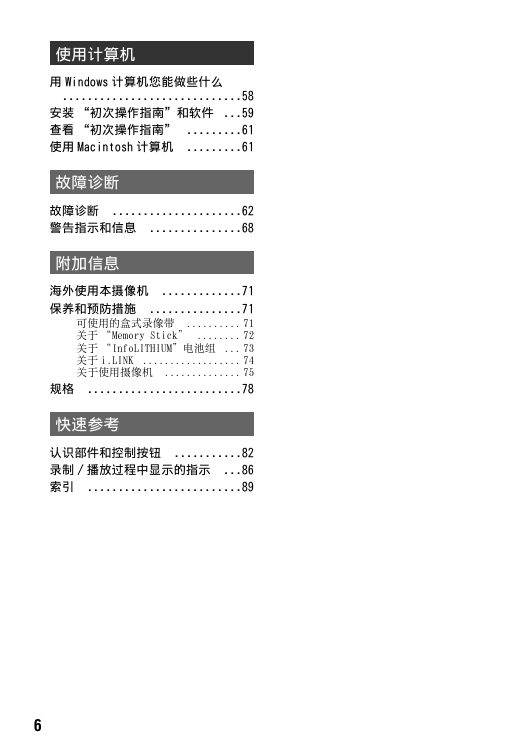

使用计算机用 Windows 计算机您能做些什么 .............................58 安装 “初次操作指南”和软件 ...59 查看 “初次操作指南” .........61 使用 Macintosh 计算机 .........61 故障诊断故障诊断 .....................62 警告指示和信息 ...............68 附加信息海外使用本摄像机 .............71 保养和预防措施 ...............71 可使用的盒式录像带 .......... 71 关于 “Memory Stick” ........ 72 关于 “InfoLITHIUM”电池组 ... 73 关于 i.LINK .................. 74 关于使用摄像机 .............. 75 规格 .........................78 快速参考认识部件和控制按钮 ...........82 录制 / 播放过程中显示的指示 ...86 索引 .........................89 6

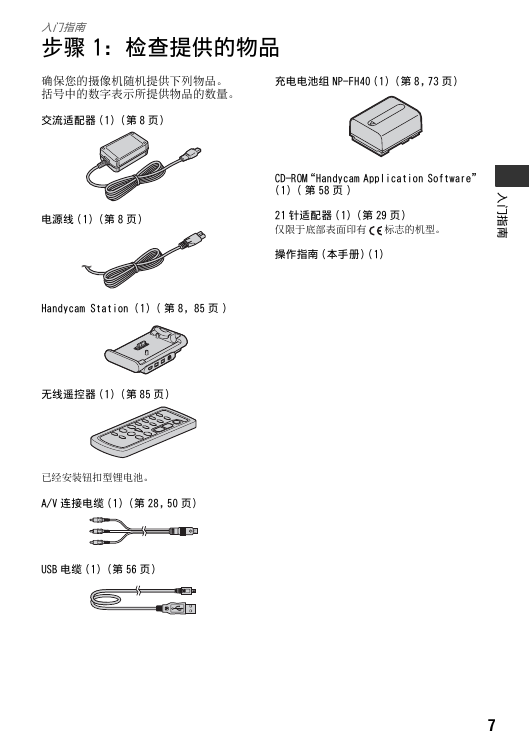

入门指南步骤 1：检查提供的物品确保您的摄像机随机提供下列物品。括号中的数字表示所提供物品的数量。充电电池组 NP-FH40（1）（第 8，73 页）交流适配器（1）（第 8 页） CD-ROM“Handycam Application Software” (1) ( 第 58 页 ) 21 针适配器（1）（第 29 页）仅限于底部表面印有标志的机型。操作指南（本手册）(1) 入门指南电源线（1）（第 8 页） Handycam Station (1) ( 第 8, 85 页 ) 无线遥控器（1）（第 85 页）已经安装钮扣型锂电池。 A/V 连接电缆（1）（第 28，50 页） USB 电缆（1）（第 56 页） 7

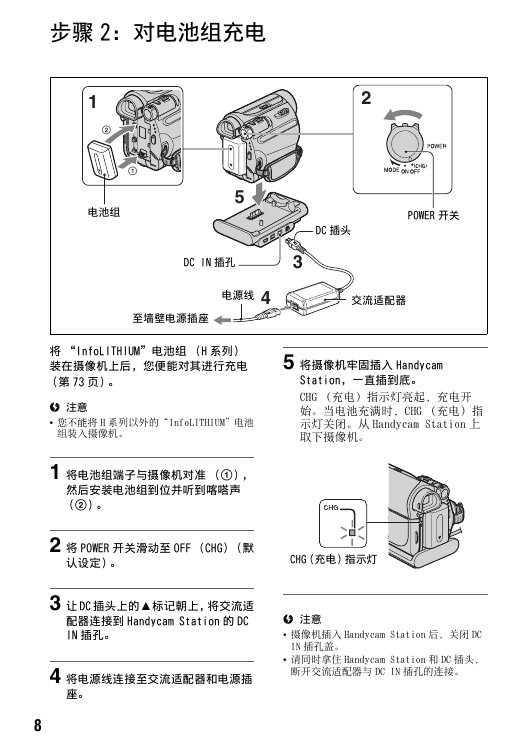

步骤 2：对电池组充电 1 2 1 电池组 2 5 DC 插头 POWER 开关 DC IN 插孔 3 电源线 4 交流适配器至墙壁电源插座将 “InfoLITHIUM”电池组（H 系列）装在摄像机上后，您便能对其进行充电（第 73 页）。 5 将摄像机牢固插入 Handycam Station，一直插到底。 b 注意您不能将 H 系列以外的“InfoLITHIUM”电池组装入摄像机。 1 将电池组端子与摄像机对准（1），然后安装电池组到位并听到喀嗒声（2）。 CHG （充电）指示灯亮起，充电开始。当电池充满时，CHG （充电）指示灯关闭。从 Handycam Station 上取下摄像机。 2 将 POWER 开关滑动至 OFF （CHG）（默认设定）。 CHG（充电）指示灯 3 让 DC 插头上的 v 标记朝上，将交流适配器连接到 Handycam Station 的 DC IN 插孔。 4 将电源线连接至交流适配器和电源插 b 注意摄像机插入 Handycam Station 后，关闭 DC IN 插孔盖。请同时拿住 Handycam Station 和 DC 插头，断开交流适配器与 DC IN 插孔的连接。座。 8
