SONY索尼数码摄像机-FDR-AX43说明书.pdf

第1页 / 共52页
第2页 / 共52页
第3页 / 共52页
第4页 / 共52页
第5页 / 共52页
第6页 / 共52页
第7页 / 共52页
第8页 / 共52页
资料共52页,剩余部分请下载后查看
选择录制格式/图像质量
准备工作
附件
给电池组充电
打开电源
插入存储卡
录制/播放
录制
使用手动调节功能
播放
创建快捷编辑动态影像
在电视机上观看图像
保存影像
将图像导入电脑
将图像保存到外部媒体设备
使用Wi-Fi功能
自定义本机
使用菜单
其他
预防措施
规格
部件和控件
索引
4-734-285-13(1) 准备工作 录制 / 播放 保存影像 自定义本机 其他 数码 4K 摄录一体机 操作指南 保留备⽤ “ 帮助指南 ” (网页版手 册) 请参阅 “ 帮助指南 ” 进一 步了解关于本机许多功能的 指示信息。 http://rd1.sony.net/help/cam/1720/h_zz/ FDR-AX43/AX45/AX60

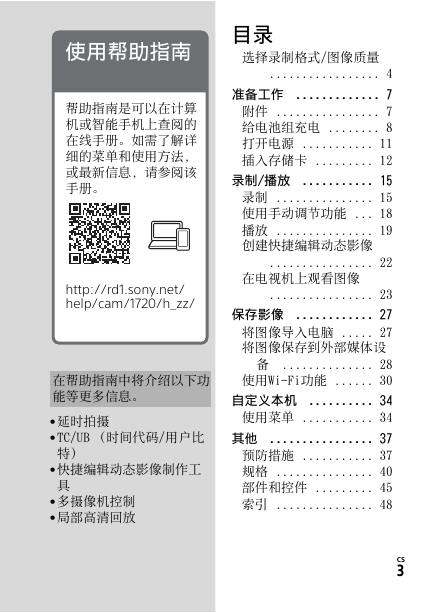

使⽤帮助指南 帮助指南是可以在计算 机或智能手机上查阅的 在线手册。如需了解详 细的菜单和使用方法, 或最新信息,请参阅该 手册。 http://rd1.sony.net/ help/cam/1720/h_zz/ 在帮助指南中将介绍以下功 能等更多信息。 • 延时拍摄 • TC/UB (时间代码/用户比 特) • 快捷编辑动态影像制作工 具 • 多摄像机控制 • 局部高清回放 目录 选择录制格式/图像质量 ................. 4 准备工作 ............. 7 附件 ................ 7 给电池组充电 ........ 8 打开电源 ........... 11 插入存储卡 ......... 12 录制/播放 ........... 15 录制 ............... 15 使用手动调节功能 ... 18 播放 ............... 19 创建快捷编辑动态影像 ................ 22 在电视机上观看图像 ................ 23 保存影像 ............ 27 将图像导入电脑 ..... 27 将图像保存到外部媒体设 备 .............. 28 使用Wi-Fi功能 ...... 30 自定义本机 .......... 34 使用菜单 ........... 34 其他 ................ 37 预防措施 ........... 37 规格 ............... 40 部件和控件 ......... 45 索引 ............... 48 CS 3

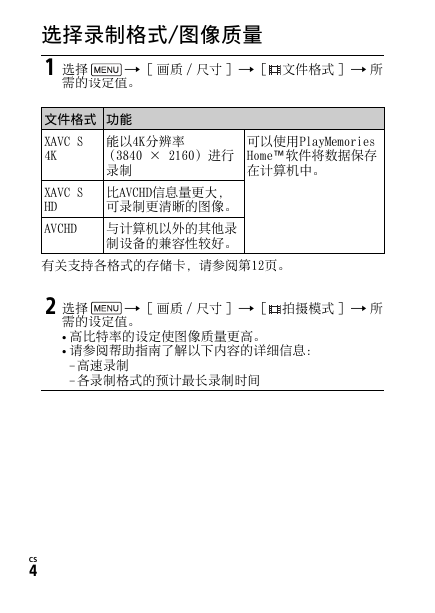

选择录制格式/图像质量 1 选择 需的设定值。  [ 画质 / 尺寸 ]  [ 文件格式 ]  所 文件格式 功能 XAVC S 4K 能以4K分辨率 (3840 × 2160)进行 录制 可以使用PlayMemories Home™软件将数据保存 在计算机中。 XAVC S HD 比AVCHD信息量更大, 可录制更清晰的图像。 AVCHD 与计算机以外的其他录 制设备的兼容性较好。 有关支持各格式的存储卡,请参阅第12页。 2 选择  [ 画质 / 尺寸 ]  [ 拍摄模式 ]  所 需的设定值。 • 高比特率的设定使图像质量更高。 • 请参阅帮助指南了解以下内容的详细信息: – 高速录制 – 各录制格式的预计最长录制时间 CS 4

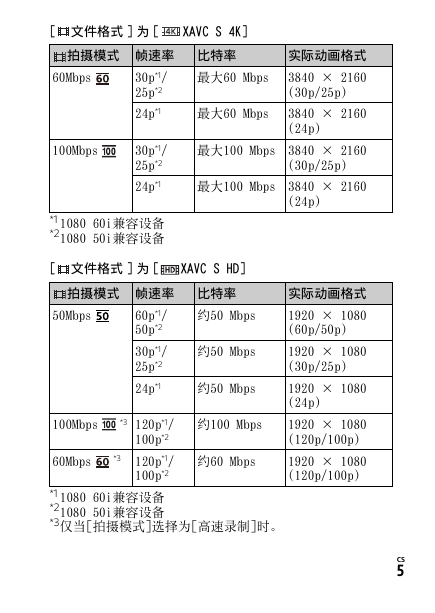

[ 文件格式 ] 为 [ XAVC S 4K] 拍摄模式 帧速率 比特率 实际动画格式 60Mbps 100Mbps 30p*1/ 25p*2 24p*1 30p*1/ 25p*2 24p*1 最大60 Mbps 最大60 Mbps 3840 × 2160 (30p/25p) 3840 × 2160 (24p) 最大100 Mbps 3840 × 2160 (30p/25p) 最大100 Mbps 3840 × 2160 (24p) *1 *2 1080 60i兼容设备 1080 50i兼容设备 [ 文件格式 ] 为 [ XAVC S HD] 拍摄模式 帧速率 比特率 实际动画格式 50Mbps 60p*1/ 50p*2 30p*1/ 25p*2 24p*1 100Mbps 60Mbps *3 120p*1/ 100p*2 120p*1/ 100p*2 *3 约50 Mbps 约50 Mbps 约50 Mbps 约100 Mbps 约60 Mbps 1920 × 1080 (60p/50p) 1920 × 1080 (30p/25p) 1920 × 1080 (24p) 1920 × 1080 (120p/100p) 1920 × 1080 (120p/100p) *1 *2 *3 1080 60i兼容设备 1080 50i兼容设备 仅当[拍摄模式]选择为[高速录制]时。 CS 5

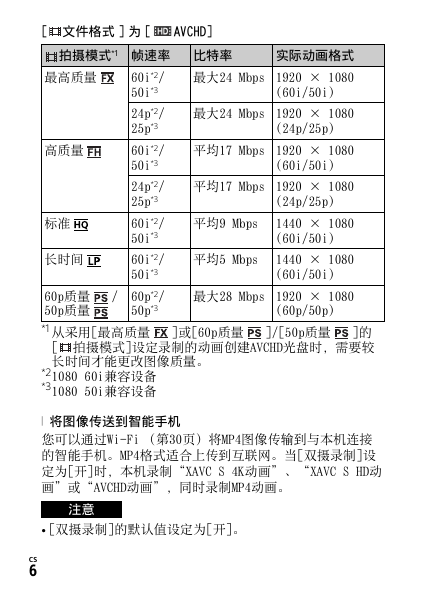

[ 文件格式 ] 为 [ AVCHD] 拍摄模式*1 帧速率 比特率 实际动画格式 最高质量 高质量 标准 长时间 60p质量 / 50p质量 *1 60i*2/ 50i*3 24p*2/ 25p*3 60i*2/ 50i*3 24p*2/ 25p*3 60i*2/ 50i*3 60i*2/ 50i*3 60p*2/ 50p*3 最大24 Mbps 1920 × 1080 (60i/50i) 最大24 Mbps 1920 × 1080 (24p/25p) 平均17 Mbps 1920 × 1080 (60i/50i) 平均17 Mbps 1920 × 1080 平均9 Mbps 平均5 Mbps (24p/25p) 1440 × 1080 (60i/50i) 1440 × 1080 (60i/50i) 最大28 Mbps 1920 × 1080 (60p/50p) 从采用[最高质量 ]或[60p质量 ]/[50p质量 ]的 [ 拍摄模式]设定录制的动画创建AVCHD光盘时,需要较 长时间才能更改图像质量。 1080 60i兼容设备 1080 50i兼容设备 *2 *3  将图像传送到智能手机 您可以通过Wi-Fi (第30页)将MP4图像传输到与本机连接 的智能手机。MP4格式适合上传到互联网。当[双摄录制]设 定为[开]时,本机录制“XAVC S 4K动画”、“XAVC S HD动 画”或“AVCHD动画”,同时录制MP4动画。 注意 • [双摄录制]的默认值设定为[开]。 CS 6

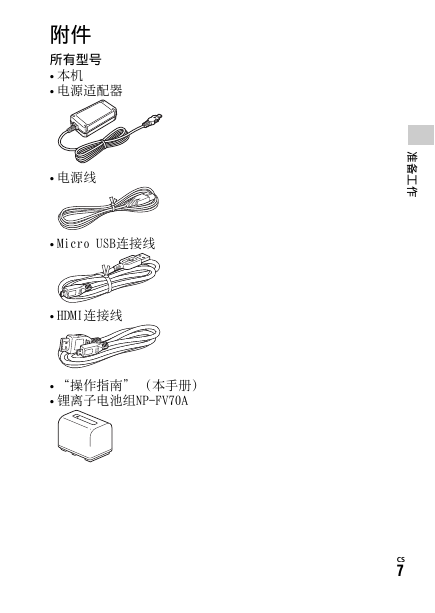

准备工作 附件 所有型号 • 本机 • 电源适配器 • 电源线 • Micro USB连接线 • HDMI连接线 • “操作指南” (本手册) • 锂离子电池组NP-FV70A 准 备 工 作 CS 7

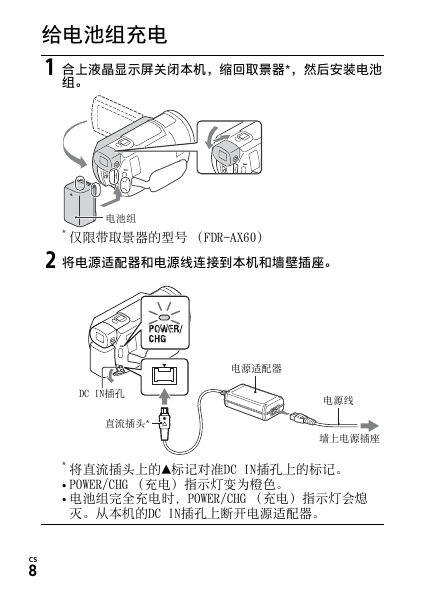

给电池组充电 1 合上液晶显示屏关闭本机,缩回取景器*,然后安装电池 组。 电池组 * 仅限带取景器的型号 (FDR-AX60) 2 将电源适配器和电源线连接到本机和墙壁插座。 DC IN插孔 直流插头* 电源适配器 电源线 墙上电源插座 * 将直流插头上的标记对准DC IN插孔上的标记。 • POWER/CHG (充电)指示灯变为橙色。 • 电池组完全充电时,POWER/CHG (充电)指示灯会熄 灭。从本机的DC IN插孔上断开电源适配器。 CS 8
