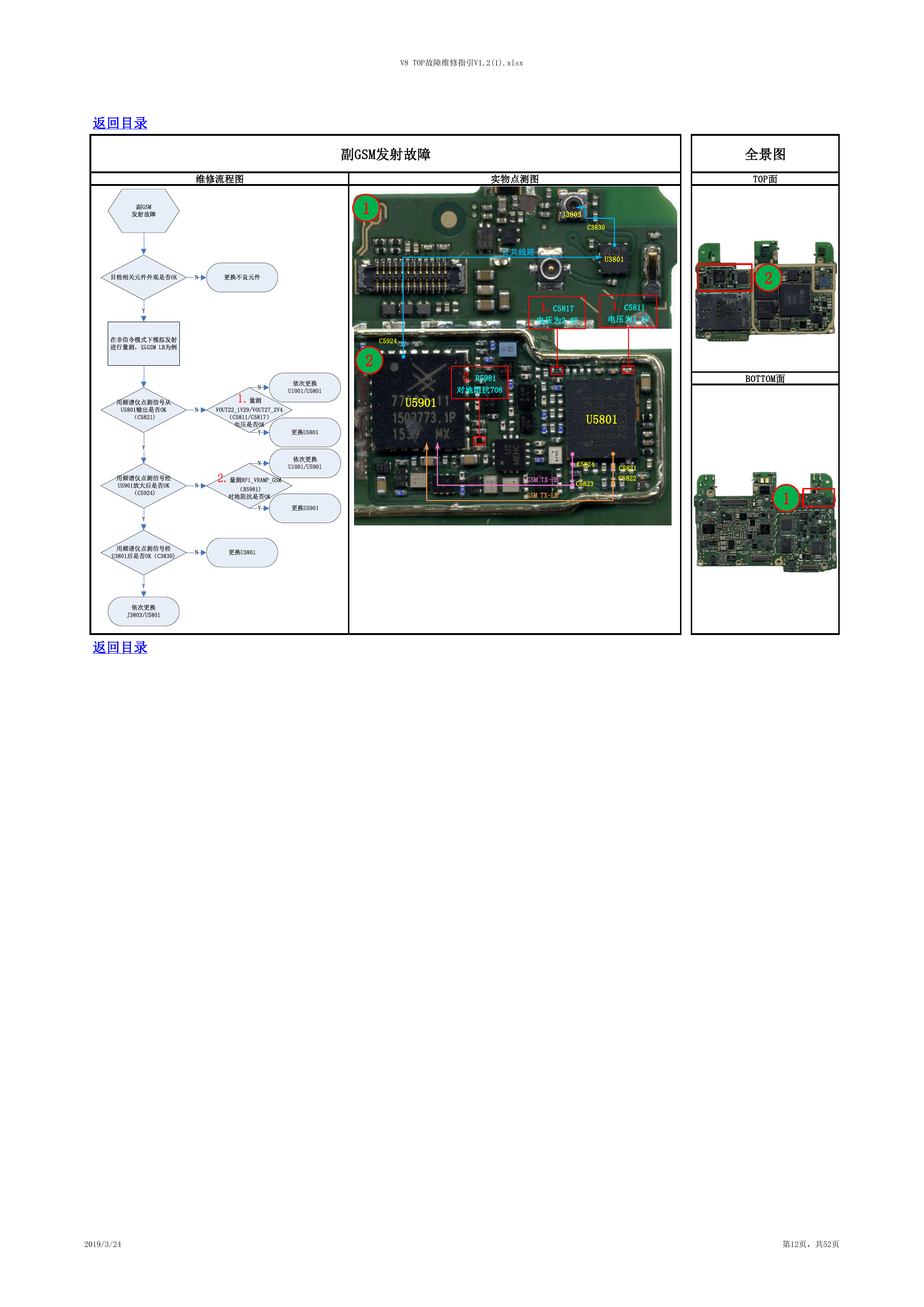

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 副GSM发射故障 维修流程图 实物点测图 1 C5924 2 J3803 C3830 公共线路 U3801 1.C5817 电压为2.4V 1.C5811 电压为1.3V 2.R5981 对地阻抗708 U5901 U5801 C5824 C5823 C5821 C5822 GSM TX-HB GSM TX-LB 全景图 TOP面 2 BOTTOM面 1 返回目录 2019/3/24 第12页，共52页 副GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM LB为例用频谱仪点测信号从U5801输出是否OK（C5821)1.量测VOUT22_1V29/VOUT27_2V4（C5811/C5817）电压是否OK依次更换U1001/U5801用频谱仪点测信号经U5901放大后是否OK（C5924)NYYNY更换U5801更换U3801依次更换U1001/U5901NNY2.量测RF1_VRAMP_GSM（R5981)对地阻抗是否OK更换U5901NY用频谱仪点测信号经U3801后是否OK（C3830)N依次更换J3803/U5801Y
