广州汇承信息科技有限公司广州汇承信息科技有限公司产品规格书模块规格书 Rev 1 1．0 2010/5/15 DRAWN BY ： CHECKED BY ： APPD. BY：历史版本说明 Ling Xin Eric Huang Simon Mok MODEL : HC-05 描述: BC04 外置 8M Flash 带 EDR 模块 HC-05 为民用级，兼容 HC-03 工业级 REV : 2.0 页 : Wavesen（汇承）曾用名为 Linvor(凌峰) www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com

广州汇承信息科技有限公司目录 1. 产品图片 2. 特征 3. 引脚定义和介绍 4. 产品参数和规格 5. 外部参考原理图 6. 调试设备 7. 测试数据规格 8. 测试方案图表 9. AT 指令集 1. 产品图片 www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com

广州汇承信息科技有限公司 www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com

广州汇承信息科技有限公司一盘 50pcs，防静电吸塑包装。 2．特征 l 无线收发灵敏度(误码率)达到－80dBm www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com

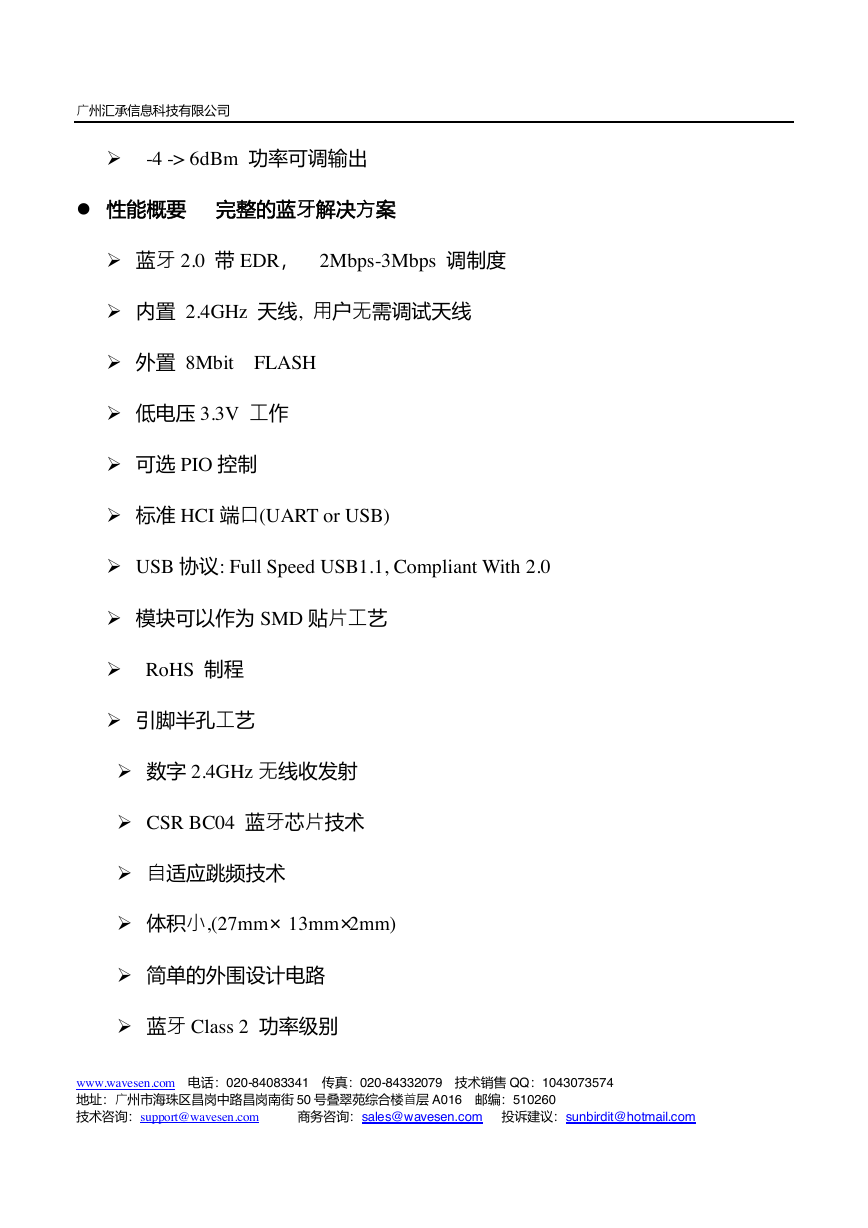

广州汇承信息科技有限公司 -4 -> 6dBm 功率可调输出 l 性能概要完整的蓝牙解决方案蓝牙 2.0 带 EDR， 2Mbps-3Mbps 调制度内置 2.4GHz 天线, 用户无需调试天线外置 8Mbit FLASH 低电压 3.3V 工作可选 PIO 控制标准 HCI 端口(UART or USB) USB 协议: Full Speed USB1.1, Compliant With 2.0 模块可以作为 SMD 贴片工艺 RoHS 制程引脚半孔工艺数字 2.4GHz 无线收发射 CSR BC04 蓝牙芯片技术自适应跳频技术体积小,(27mm×13mm×2mm) 简单的外围设计电路蓝牙 Class 2 功率级别 www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com

广州汇承信息科技有限公司存储温度：-40 至+85 度，工作温度：-25 至+75 度协波干扰：2.4MHz，发射功率 3 dBm 误码率：0，但会在传输链路产生信号衰变，才有误码，如 RS232 和 TTL 线路处理线路中 l 低功耗 l 高性能无线收发系统 l 低成本 l 应用领域蓝牙车载免提蓝牙 GPS 蓝牙 PCMCIA , USB Dongle 蓝牙数据传送 l 软件 CSR 3．引脚定义和功能本原理图与实物脚序一致 PIN Name PIN # 13 21 GND Pad type VSS Description Ground pot Note www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com

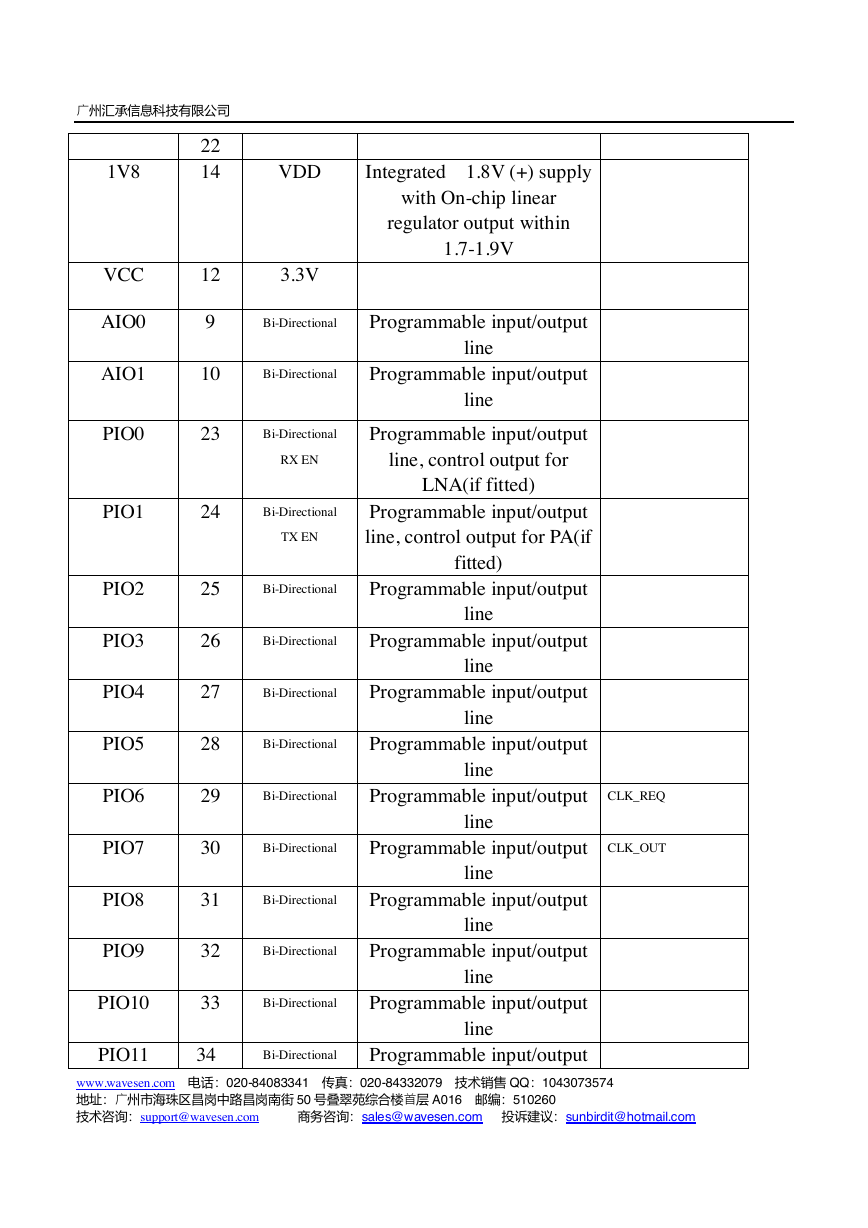

广州汇承信息科技有限公司 22 14 1V8 VDD Integrated 1.8V (+) supply with On-chip linear regulator output within 1.7-1.9V 3.3V Bi-Directional Bi-Directional Bi-Directional RX EN Bi-Directional TX EN Programmable input/output line Programmable input/output line Programmable input/output line, control output for LNA(if fitted) Programmable input/output line, control output for PA(if fitted) VCC AIO0 AIO1 PIO0 PIO1 PIO2 PIO3 PIO4 PIO5 PIO6 PIO7 PIO8 PIO9 PIO10 12 9 10 23 24 25 26 27 28 29 30 31 32 33 CLK_REQ CLK_OUT Bi-Directional Programmable input/output Bi-Directional Programmable input/output Bi-Directional Programmable input/output Bi-Directional Programmable input/output Bi-Directional Programmable input/output Bi-Directional Programmable input/output Bi-Directional Programmable input/output Bi-Directional Programmable input/output Bi-Directional Programmable input/output line line line line line line line line line Bi-Directional 34 PIO11 www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com Programmable input/output

广州汇承信息科技有限公司 RESETB 11 UART_RT S UART_CT S UART_RX UART_TX 4 3 2 1 SPI_MOSI 17 CMOS Input with weak intemal pull-down CMOS output, tri-stable with weak internal pull-up CMOS input with weak internal pull-down CMOS input with weak internal pull-down CMOS output, Tri-stable with weak internal pull-up CMOS input with weak internal pull-down SPI_CSB 16 CMOS input with weak internal pull-up SPI_CLK 19 CMOS input with weak internal pull-down SPI_MISO 18 CMOS input with USB_- 15 weak internal pull-down Bi-Directional USB_+ 20 Bi-Directional line UART request to send, active low UART clear to send, active low UART Data input UART Data output Serial peripheral interface data input Chip select for serial peripheral interface, active low Serial peripheral interface clock Serial peripheral interface data Output www.wavesen.com 电话：020-84083341 传真：020-84332079 技术销售 QQ：1043073574 地址：广州市海珠区昌岗中路昌岗南街 50 号叠翠苑综合楼首层 A016 邮编：510260 技术咨询：support@wavesen.com 商务咨询：sales@wavesen.com 投诉建议：sunbirdit@hotmail.com
