    航天器用HRM系列矩形印制电路连接器 特点简介 ■ 对应 AirBorn 公司 RM 系列产品，接点间距为 1.905mm×1.905mm，可完全替代进口； ■ 按装入接触件种类的不同，连接器可分为装针插头和装孔插座，产品由基座合件和附件合件组成； ■ 非压接型产品采用刚性插针和柔性冠簧孔接触对；压接型产品采用刚性插针和开槽式插孔接触对 接触可靠； ■ 型谱标准、齐全，有 2 排、3 排、4 排、6 排四种排列模式。其中： 2 排的有 10、20、30、40、50、60、70、80、90、100 芯 10 种排列； 3 排的有 11、23、35、47、59、71、80、92、104、122、140、152、182、206 芯 14 种排列； 4 排的有 86、110、164、196、204、220、250、276、300 芯 9 种排列； 6 排的有 162、204、252、300 芯 4 种排列； ■ 接触件尾端形式有焊接、直插印制板、弯插印制板、压接可拆卸以及堆叠式； ■ 满足热真空释气、抗辐照、耐波峰焊、低温回流焊等要求； ■ 产品质量等级为“CAST C”（可订购“J”等级）； ■ 适用于空间宇航环境下的设备与电缆、电缆与电缆之间的电气连接； ■ 执行标准： 国家标准：GJB1438A-2006 ( 对应美军标 MIL-C-55302)； 企业标准：Q/Lk20170A-2012； 采购标准：CASTPS05/065A-2013。 列 系 M R H 材料与表面处理 材料 低释气工程塑料（PPS） 铜合金 不锈钢 表面处理 － 镀金 钝化 电气性能 额定值 220 750 3，2（引脚直径为 φ0.4mm） 零件名称 绝缘体 接触件 附件 性能 海平面工作电压 耐电压（在海平面） 额定电流 接触电阻 性能 机械寿命 振动 随机振动 冲击 符号 U U I R 额定值 500 10Hz ～ 2000Hz，196m/s2 功率谱密度 0.4G2/Hz， 总加速度均方根 23.1G 980m/s2，6ms 接触件固定性 22.5 ≤ 8.7 机械性能 单位 次 － － － N 环境性能 单位 Vr.m.s(50Hz) Vr.m.s(50Hz) A mΩ GJB 1438A 试验方法 4.5.9 4.5.10 GJB 1217 中方法 2005 4.5.14 4.5.6 性能 工作温度范围 温度冲击 盐雾 潮湿 热真空释气 耐辐照 额定值 -65 ～ +125 -65 ～ +125 96 240 TML ≤ 1％，CVCM ≤ 0.1％ 剂量率为 0.5Gy/s，吸收总剂量 ×105Gy 单位 ℃ ℃ h h － － GJB 1438A 试验方法 － 4.5.13 4.5.11 4.5.15 GJB 1217A 中方法 4001 GJB 548B 中方法 1019.2 147 航天电器航天电器

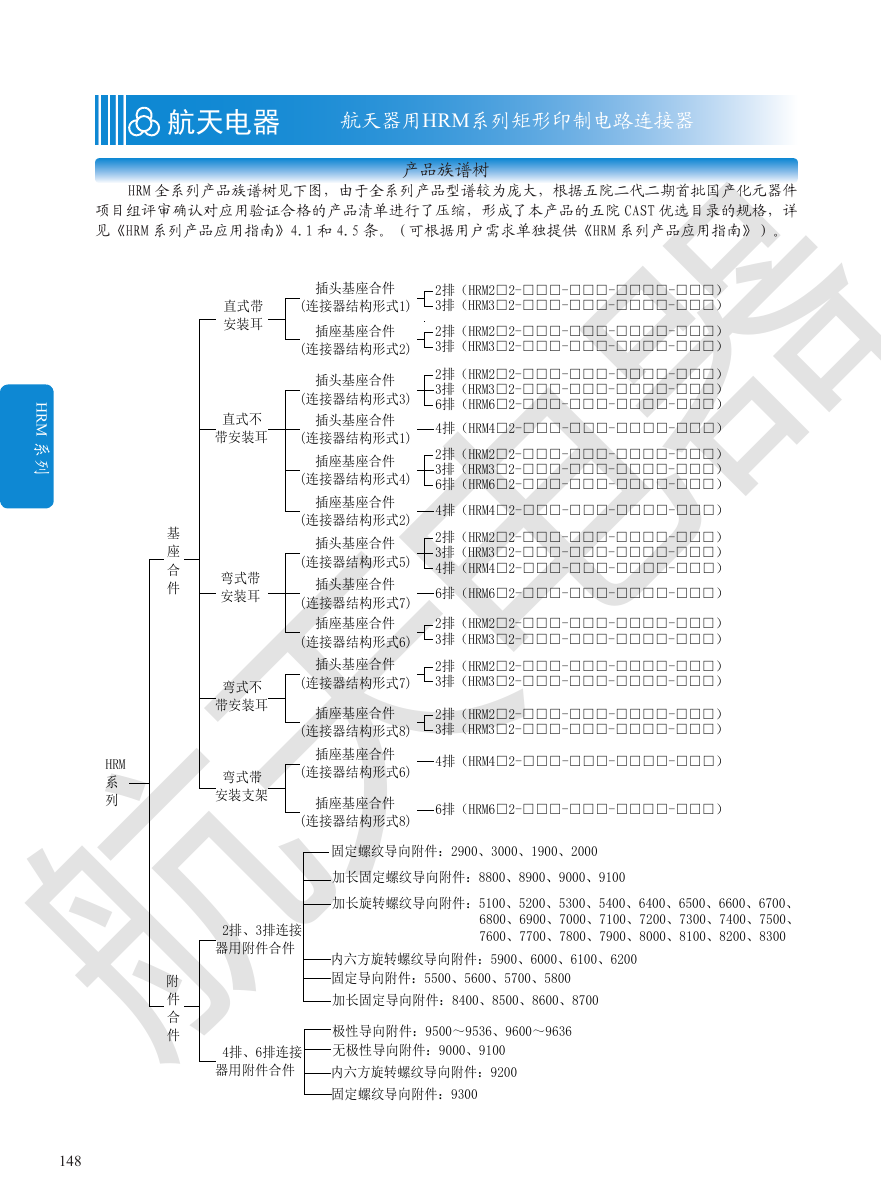

    航天器用HRM系列矩形印制电路连接器 HRM 全系列产品族谱树见下图，由于全系列产品型谱较为庞大，根据五院二代二期首批国产化元器件 项目组评审确认对应用验证合格的产品清单进行了压缩，形成了本产品的五院 CAST 优选目录的规格，详 见《HRM 系列产品应用指南》4.1 和 4.5 条。（可根据用户需求单独提供《HRM 系列产品应用指南》）。 产品族谱树 直式带 安装耳 直式不 带安装耳 弯式带 安装耳 弯式不 带安装耳 弯式带 安装支架 插头基座合件 (连接器结构形式1) 插座基座合件 (连接器结构形式2) 插头基座合件 (连接器结构形式3) 插头基座合件 (连接器结构形式1) 插座基座合件 (连接器结构形式4) 插座基座合件 (连接器结构形式2) 插头基座合件 (连接器结构形式5) 插头基座合件 (连接器结构形式7) 插座基座合件 (连接器结构形式6) 插头基座合件 (连接器结构形式7) 插座基座合件 (连接器结构形式8) 插座基座合件 (连接器结构形式6) 插座基座合件 (连接器结构形式8) 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 6排（HRM6□2-□□□-□□□-□□□□-□□□） 4排（HRM4□2-□□□-□□□-□□□□-□□□） 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 6排（HRM6□2-□□□-□□□-□□□□-□□□） 4排（HRM4□2-□□□-□□□-□□□□-□□□） 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 4排（HRM4□2-□□□-□□□-□□□□-□□□） 6排（HRM6□2-□□□-□□□-□□□□-□□□） 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 2排（HRM2□2-□□□-□□□-□□□□-□□□） 3排（HRM3□2-□□□-□□□-□□□□-□□□） 4排（HRM4□2-□□□-□□□-□□□□-□□□） 6排（HRM6□2-□□□-□□□-□□□□-□□□） 2排、3排连接 器用附件合件 固定螺纹导向附件：2900、3000、1900、2000 加长固定螺纹导向附件：8800、8900、9000、9100 加长旋转螺纹导向附件：5100、5200、5300、5400、6400、6500、6600、6700、 6800、6900、7000、7100、7200、7300、7400、7500、 7600、7700、7800、7900、8000、8100、8200、8300 内六方旋转螺纹导向附件：5900、6000、6100、6200 固定导向附件：5500、5600、5700、5800 加长固定导向附件：8400、8500、8600、8700 4排、6排连接 器用附件合件 极性导向附件：9500～9536、9600～9636 无极性导向附件：9000、9100 内六方旋转螺纹导向附件：9200 固定螺纹导向附件：9300 H R M 系 列 HRM 系 列 148 基 座 合 件 附 件 合 件 航天电器
    航天器用HRM系列矩形印制电路连接器 产品典型实物图 弯插印制板插头 / 焊接式插座 焊接式插头 / 弯插印制板插座 ( HRM252-010-321-2900/HRM242-010-241-5900) ( HRM212-010-111-5500/HRM262-010-451-5500) 直插印制板插头 / 弯插印制板插座 弯插印制板插头 / 压接式插座 ( HRM212-010-121-5500/HRM262-010-451-5500) (HRM252-010-321-2900/HRM222-010-581-5900) 堆叠式插座 / 直插印制板插座 弯插印制板插头 / 堆叠式插座 (HRM222-010-001-0256-L07/HRM222-010-201-0256) (HRM352-011-321-0256/HRM322-011-000-0256-G36) 弯插印制板插头 / 焊接式插座 焊杯式插头 / 直插印制板插座 (HRM352-011-321-2900-A56/HRM322-011-241-5900) (HRM312-011-111-2900/HRM322-011-211-5900-C88) 直插印制板插头 / 弯插印制板插座 弯插印制板插头 / 直插印制板插座 (HRM412-086-522-9501/HRM462-086-851-9601) (HRM452-086-321-9300-A56/HRM422-086-821-9200-C88) 列 系 M R H 149 航天电器航天电器

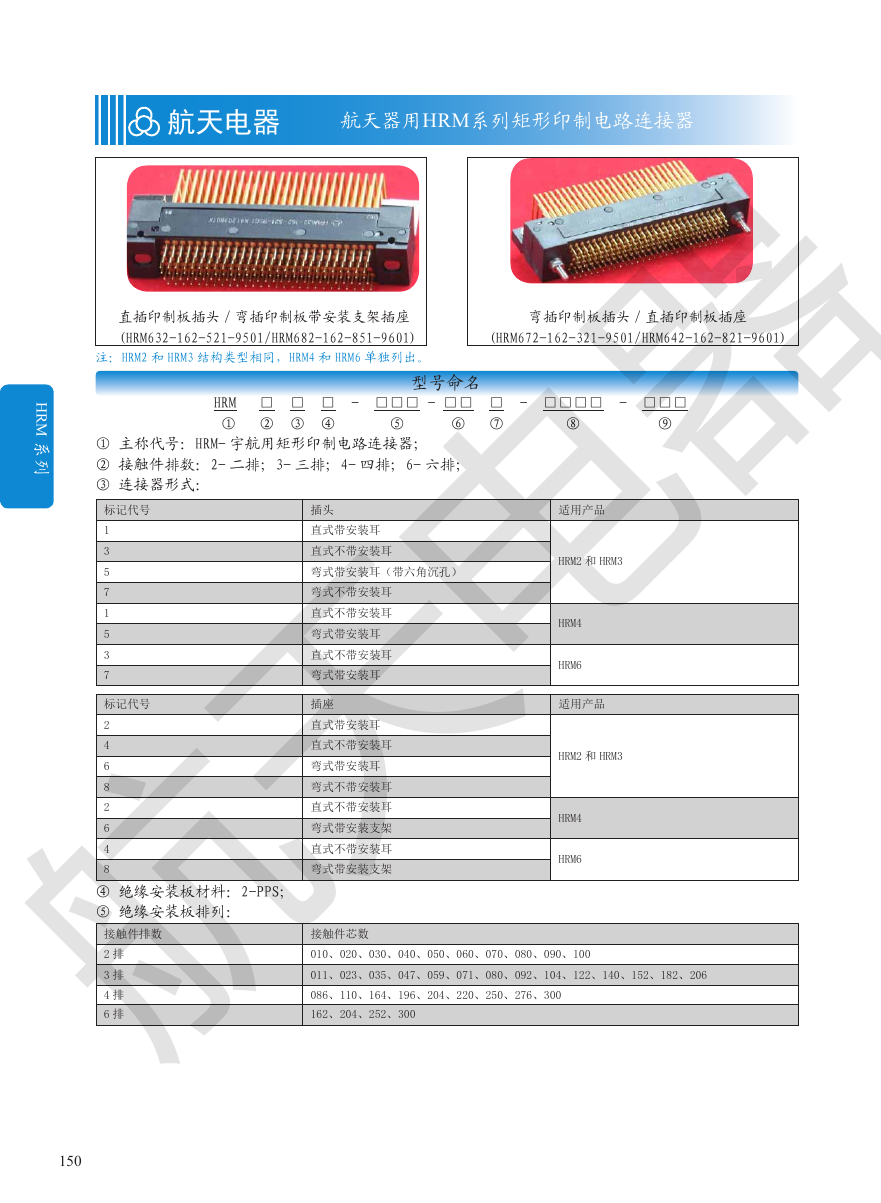

    航天器用HRM系列矩形印制电路连接器 直插印制板插头 / 弯插印制板带安装支架插座 (HRM632-162-521-9501/HRM682-162-851-9601) 弯插印制板插头 / 直插印制板插座 (HRM672-162-321-9501/HRM642-162-821-9601) 注：HRM2 和 HRM3 结构类型相同，HRM4 和 HRM6 单独列出。 HRM □ □ □ - □□□ - □□ □ - □□□□ - □□□ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 型号命名 ① 主称代号：HRM- 宇航用矩形印制电路连接器； ② 接触件排数：2- 二排；3- 三排；4- 四排；6- 六排； ③ 连接器形式： H R M 系 列 标记代号 1 3 5 7 1 5 3 7 标记代号 2 4 6 8 2 6 4 8 插头 直式带安装耳 直式不带安装耳 弯式带安装耳（带六角沉孔） 弯式不带安装耳 直式不带安装耳 弯式带安装耳 直式不带安装耳 弯式带安装耳 插座 直式带安装耳 直式不带安装耳 弯式带安装耳 弯式不带安装耳 直式不带安装耳 弯式带安装支架 直式不带安装耳 弯式带安装支架 适用产品 HRM2 和 HRM3 HRM4 HRM6 适用产品 HRM2 和 HRM3 HRM4 HRM6 ④ 绝缘安装板材料：2-PPS； ⑤ 绝缘安装板排列： 接触件排数 接触件芯数 010、020、030、040、050、060、070、080、090、100 011、023、035、047、059、071、080、092、104、122、140、152、182、206 086、110、164、196、204、220、250、276、300 162、204、252、300 2 排 3 排 4 排 6 排 150 航天电器
    航天器用HRM系列矩形印制电路连接器 ⑥ 接触件尾端类型： 此表仅适用于 2 排和 3 排连接器 标记代号 插针（用于插头） 适用产品 标记代号 插孔（用于插座） 适用产品 10 11 12 13 14 31 32 33 34 35 36 37 - - - - - - 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =2.77×φ0.5 直式焊杯 焊杯内径 φ0.7 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =3.56×φ0.5 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =4.37×φ0.5 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =6.35×φ0.5 弯插印制板 引脚长 × 引脚直径 =2.77×φ0.5 弯插印制板 引脚长 × 引脚直径 =3.56×φ0.5 弯插印制板 引脚长 × 引脚直径 =4.37×φ0.5 弯插印制板 引脚长 × 引脚直径 =2.77×φ0.4 弯插印制板 引脚长 × 引脚直径 =3.56×φ0.4 弯插印制板 引脚长 × 引脚直径 =4.37×φ0.4 弯插印制板 引脚长 × 引脚直径 =6.35×φ0.5 20 21 22 23 24 HRM212 HRM232 HRM312 HRM332 HRM252 HRM272 HRM352 HRM372 - - - - - - - - - - - - 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =2.77×φ0.5 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =3.56×φ0.5 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =4.37×φ0.5 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =6.35×φ0.5 直式焊杯 焊杯内径 φ0.7 弯插印制板 引脚长 × 引脚直径 =2.77×φ0.5 弯插印制板 引脚长 × 引脚直径 =3.56×φ0.5 弯插印制板 引脚长 × 引脚直径 =4.37×φ0.5 弯插印制板 引脚长 × 引脚直径 =6.35×φ0.5 直插印制板 引脚长 × 引脚直径 =3.56×φ0.4 直插印制板 引脚长 × 引脚直径 =4.37×φ0.4 直式可堆叠 引脚长 × 引脚直径 =5.38×φ0.635 直式可堆叠 引脚长 × 引脚直径 =6.2×φ0.635 直式可堆叠 引脚长 × 引脚直径 =7.0×φ0.635 不带接触件，只有压接式基座合件 压接式 压接导线规格为 20 AWG、 22 AWG 压接式 压接导线规格为 24 AWG、 26 AWG 压接式 压接导线规格为 28 AWG、 30 AWG HRM222 HRM242 HRM322 HRM342 HRM262 HRM282 HRM362 HRM382 HRM222 HRM242 HRM322 HRM342 44 45 46 47 50 51 53 54 55 00 57 58 59 注：“引脚长”指引脚伸出基座安装面的长度。 此表仅适用于 4 排和 6 排连接器 标记代号 插针（用于插头） 适用产品 标记代号 插孔（用于插座） 适用产品 31 32 33 34 51 52 53 54 弯 插 印 制 板 引 脚 长 × 引 脚 直 径 =2.77×φ0.48 弯 插 印 制 板 引 脚 长 × 引 脚 直 径 =3.56×φ0.48 弯 插 印 制 板 引 脚 长 × 引 脚 直 径 =4.37×φ0.48 弯 插 印 制 板 引 脚 长 × 引 脚 直 径 =6.35×φ0.48 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =2.77×φ0.46 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =3.56×φ0.46 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =4.37×φ0.46 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =6.35×φ0.46 HRM672 HRM452 HRM632 HRM412 75 81 82 83 84 85 86 - 注：“引脚长”指引脚伸出基座安装面的长度。 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =6.35×φ0.46 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =2.77×φ0.46 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =3.56×φ0.46 直 插 印 制 板 引 脚 长 × 引 脚 直 径 =4.37×φ0.46 弯 插 印 制 板 引 脚 长 × 引 脚 直 径 =2.77×φ0.48 弯 插 印 制 板 引 脚 长 × 引 脚 直 径 =3.56×φ0.48 弯 插 印 制 板 引 脚 长 × 引 脚 直 径 =4.37×φ0.48 - HRM642 HRM422 HRM682 HRM462 - ⑦ 接触件尾端镀覆形式：0- 不组装接触件或用于⑨中的特定变更；1- 镀金；2- 浸锡（适用于直插印制 板和弯插印制板接触件）。 列 系 M R H 151 航天电器航天电器
    航天器用HRM系列矩形印制电路连接器 ⑧ 安装附件类型：0256- 无附件；其余附件类型说明见图 1、图 2 及附件合件配对表。 2900 固定螺纹导向柱、导向套 3000 固定螺纹导向柱、导向套，反装 1900 两个固定螺纹导向柱 2000 两个固定螺纹导向套 8800 加长固定螺纹导向柱、导向套 8900 加长固定螺纹导向柱、导向套，反装 9000 两个加长固定螺纹导向柱 9100 两个加长固定螺纹导向套 A 旋柄 旋柄 A “一字槽”旋柄 5100 加长旋转螺纹导向柱、导向套，A=17.8mm 5200 加长旋转螺纹导向柱、导向套，反装，A=17.8mm 5300 两个加长旋转螺纹导向柱，A=17.8mm 5400 两个加长旋转螺纹导向套，A=17.8mm 6400 加长旋转螺纹导向柱、导向套，A=12.5mm 6500 加长旋转螺纹导向柱、导向套，反装，A=12.5mm 6600 两个旋转螺纹导向柱，A=12.5mm 6700 两个旋转螺纹导向套，A=12.5mm 6800 加长旋转螺纹导向柱、导向套，A=13.8mm 6900 加长旋转螺纹导向柱、导向套，反装，A=13.8mm 7000 两个旋转螺纹导向柱，A=13.8mm 7100 两个旋转螺纹导向套，A=13.8mm “内六方”旋柄 7200 加长旋转螺纹导向柱、导向套，A=12.5mm 7300 加长旋转螺纹导向柱、导向套，反装，A=12.5mm 7400 两个旋转螺纹导向柱，A=12.5mm 7500 两个旋转螺纹导向套，A=12.5mm 7600 加长旋转螺纹导向柱、导向套，A=13.8mm 7700 加长旋转螺纹导向柱、导向套，反装，A=13.8mm 7800 两个旋转螺纹导向柱，A=13.8mm 7900 两个旋转螺纹导向套，A=13.8mm 8000 加长旋转螺纹导向柱、导向套，A=17.8mm 8100 加长旋转螺纹导向柱、导向套，反装，A=17.8mm 8200 两个加长旋转螺纹导向柱，A=17.8mm 8300 两个加长旋转螺纹导向套，A=17.8mm A 旋柄 旋柄 A “内六方”旋柄 5900 旋转螺纹导向柱、导向套，A=5.1mm 6000 旋转螺纹导向柱、导向套，反装，A=5.1mm “内六方”旋柄 6100 两个旋转螺纹导向柱，A=5.1mm 6200 两个旋转螺纹导向套，A=5.1mm 5500 固定导向柱、导向套 5600 固定导向柱、导向套，反装 5700 两个固定导向柱 5800 两个固定导向套 8400 加长固定导向柱、导向套 8500 加长固定导向柱、导向套，反装 8600 两个加长固定导向柱 8700 两个加长固定导向套 图 1 附件类型（2 排、3 排） H R M 系 列 152 航天电器
    8300 8200 8000 8100 - - - - - - - 6200 6100 5900 6000 - - - - - - - 紧固件类型 1900、9000 2000、9100 2900、8800 3000、8900 5500、8400 5600、8500 5700、8600 5800 8700 5500（压接专用） 5900（压接专用） 航天器用HRM系列矩形印制电路连接器 附件合件配对表（2 排、3 排） 配对紧固件类型 5400 5300 5100 5200 5500 5600 5800 5600 5600 5500 2900 6700 6600 6400 6500 8400 8500 8700 8600 8600 8400 8800 7100 7000 6800 6900 - - - - - - - 极性导向柱9501 极性导向套9601 #1孔位 1 1 01 02 03 04 05 06 1 1 1 1 1 1 1 1 1 1 1 1 07 08 09 10 11 12 1 1 1 1 1 1 1 1 1 1 1 1 13 14 15 16 17 18 1 1 1 1 1 1 1 1 1 1 1 1 19 20 21 22 23 24 7500 7400 7200 7300 - - - - - - - 1 1 1 1 1 1 1 1 1 1 1 1 25 26 27 28 29 30 7900 7800 7600 7700 - - - - - - - 31 32 33 34 35 36 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 9000 两个无极性导向柱 9100 两个无极性导向套 5.1 旋柄 旋柄 5.1 9200 内六角旋柄旋转螺纹导向柱、导向套，螺纹规格#4-40UNC 9300 固定螺纹导向柱、导向套，螺纹规格#4-40UNC 图 2 附件合件类型（4 排、6 排） 列 系 M R H 153 航天电器航天电器
    航天器用HRM系列矩形印制电路连接器 结构尺寸 ⑨ 改型：其中，L07、G36 和 G39 适用于 HRM2 系列和 HRM3 系列插座。 不表示 - 无改型； 076- 安装耳上的安装孔为 φ2.54 通孔； L07- 接触件端接形式为直式堆叠式，引脚直径 φ0.635mm，引脚长度 21.18mm（此时⑥标识为“00” ⑦标识为“1”）； A56- 导向柱（套）与螺母配合螺纹处抹胶； C88- 导向柱（套）与旋柄配合螺纹处抹胶； G36- 接触件端接形式为直插印制板式，引脚直径 φ0.5mm，长度 12.7mm（此时⑥标识为“00” ⑦标识为“0”）； G39- 接触件端接形式为直插印制板式，引脚直径 φ0.5mm，长度 9.2mm（此时⑥标识为“00” ⑦标识为“0”）。 注：1）9500 ～ 9536 导向柱和 9600 ～ 9636 导向套仅用于 4 排、6 排的连接器，导向柱用于插头，导向套用于插座。其中 9500、9600 为散件供货的有极性螺纹导向柱和导向套，除非特别说明，一般分别按 9501、9601 安装在产品上，切 扁转向由用户自行安装时确定。 2）选择配对的附件合件时，必须是后 2 位数字相同的附件合件，如：与 9517 配对的附件合件只能是 9617；9000 与 9100 配对，9200 与 9300 配对。 标志示例 HRM222-100-581-5900 以上标志表示产品为压接式 HRM 系列 2 排 100 芯插座，压接接触件类型为“58”，锁紧附件为 5900。 H R M 系 列 154 航天电器
