四花样彩灯控制器.doc

发布时间：2022-06-09 发布人：admin 分类：说明书 资料大小：1.59M 资料格式：doc 举报 版权申诉
第1页 / 共30页
第2页 / 共30页
第3页 / 共30页
第4页 / 共30页
第5页 / 共30页
第6页 / 共30页
第7页 / 共30页
第8页 / 共30页
资料共30页，剩余部分请下载后查看
    前言
    第一章 设计内容及要求
    1.1 设计内容
    1.2 设计要求
    1.3 主要参考元器件
    第二章 系统组成及工作原理
    2.1 系统组成框图
    2.2 工作原理分析
    第三章 硬件电路设计方案
    3.1 方案一
    3.2 方案二
    3.3 单元电路设计，参数计算及器件选择
    3.3.1 时序脉冲电路
    3.3.2 四种码产生电路
    3.3.3 彩灯自动转换电路
    3.3.4 整机电路分析
    第四章 软件设计仿真
    4.1 电路仿真图
    第五章 实验、调试和测试结果与分析
    5.1 电路的焊接和安装
    5.2 电路的调试
    第六章 结论
    参考文献
    附录A 花样彩灯控制器原理总图
    附录B 各个芯片的管脚功能图
    附录C 元器件清单

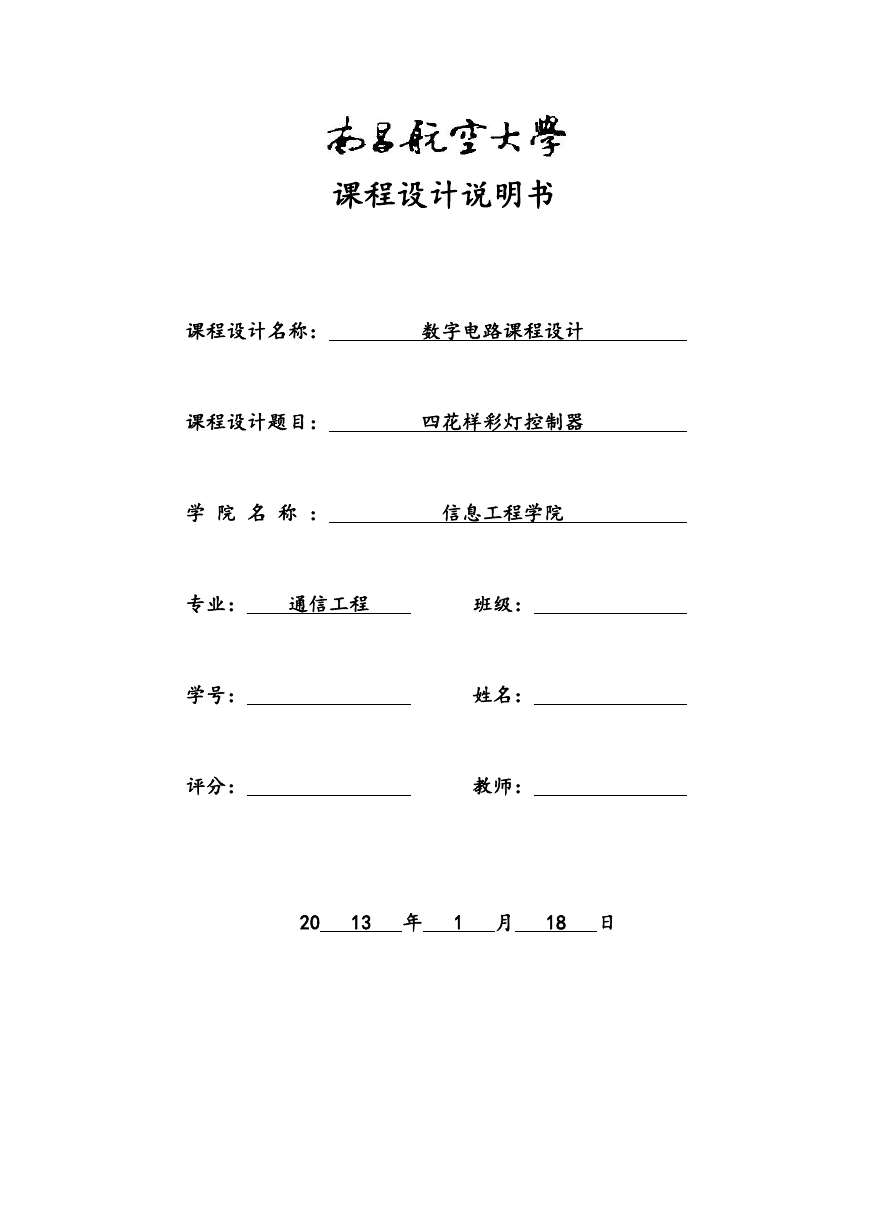

    课程设计说明书 课程设计名称： 数字电路课程设计 课程设计题目： 四花样彩灯控制器 学 院 名 称 ： 信息工程学院 专业： 通信工程 班级： 学号： 评分： 姓名： 教师： 20 13 年 1 月 18 日
    数字电路 课程设计任务书 20 12－20 13 学年 第 1 学期 第 19 周－ 20 周 题目 四花样彩灯控制器 内容及要求 1)彩灯一亮一灭,从左向右移动； 2)彩灯两亮两灭，从左向右移动； 3)四亮四灭，从左向右移动； 4)从 1～8 从左到右逐次点亮，然后逐次熄灭； 5)四种花样自动变换。 进度安排 2013.1.7-2013.1.8：查阅资料，方案分析与设计； 2013.1.9-2013.1.10：电路仿真、画 PCB 线路板图； 2013.1.11-2013.1.16：完成系统的制作、焊接、调试； 2013.1.17-2013.1.18：设计结果检查。 学生姓名： 指导时间：周一、周三、周四 指导地点： 任务下达 2013 年 1 月 7 日 任务完成 2013 年 1 月 18 日 考核方式 1.评阅 □√ 2.答辩 □ 3.实际操作 □√ 4.其它□ 指导教师 系（部）主任 注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。 2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。 摘要

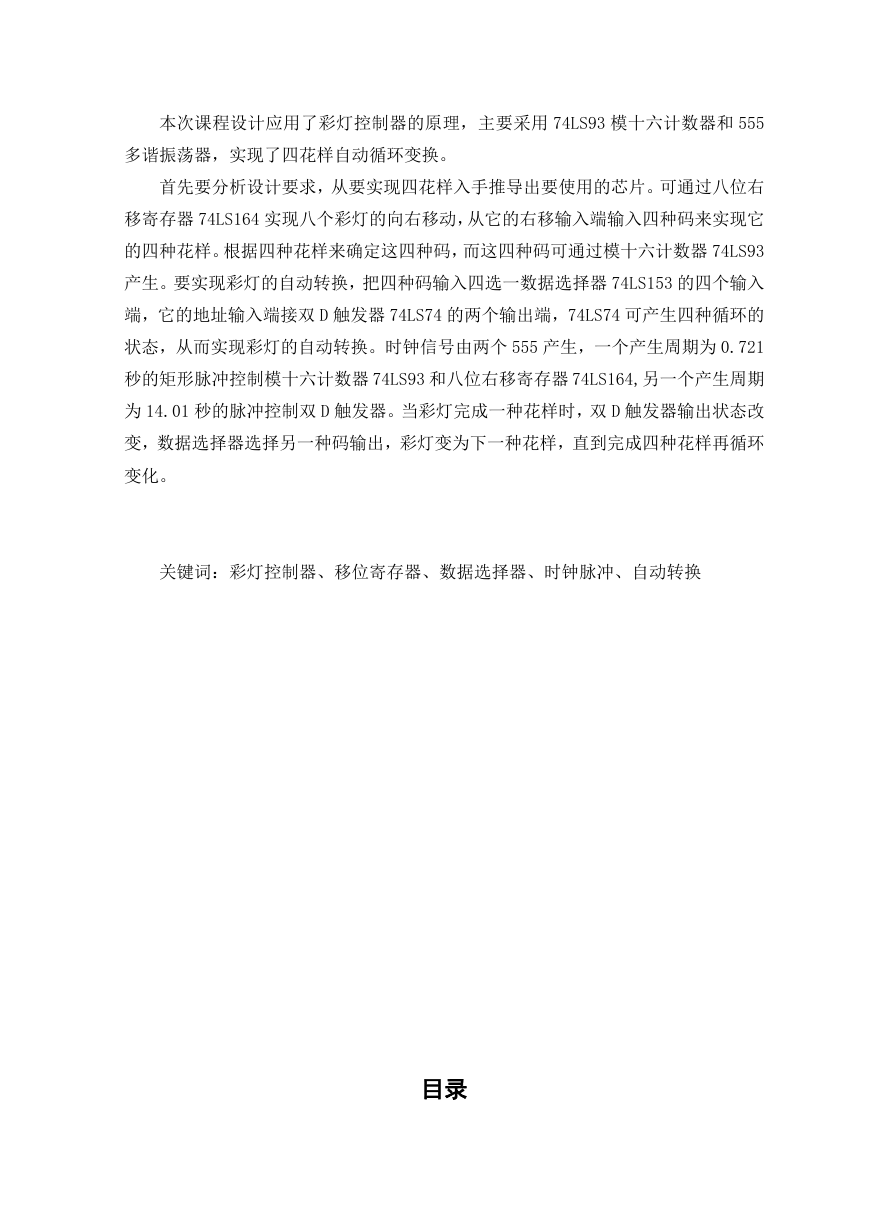

    本次课程设计应用了彩灯控制器的原理，主要采用 74LS93 模十六计数器和 555 多谐振荡器，实现了四花样自动循环变换。 首先要分析设计要求，从要实现四花样入手推导出要使用的芯片。可通过八位右 移寄存器 74LS164 实现八个彩灯的向右移动，从它的右移输入端输入四种码来实现它 的四种花样。根据四种花样来确定这四种码，而这四种码可通过模十六计数器 74LS93 产生。要实现彩灯的自动转换，把四种码输入四选一数据选择器 74LS153 的四个输入 端，它的地址输入端接双 D 触发器 74LS74 的两个输出端，74LS74 可产生四种循环的 状态，从而实现彩灯的自动转换。时钟信号由两个 555 产生，一个产生周期为 0.721 秒的矩形脉冲控制模十六计数器 74LS93 和八位右移寄存器 74LS164,另一个产生周期 为 14.01 秒的脉冲控制双 D 触发器。当彩灯完成一种花样时，双 D 触发器输出状态改 变，数据选择器选择另一种码输出，彩灯变为下一种花样，直到完成四种花样再循环 变化。 关键词：彩灯控制器、移位寄存器、数据选择器、时钟脉冲、自动转换 目录

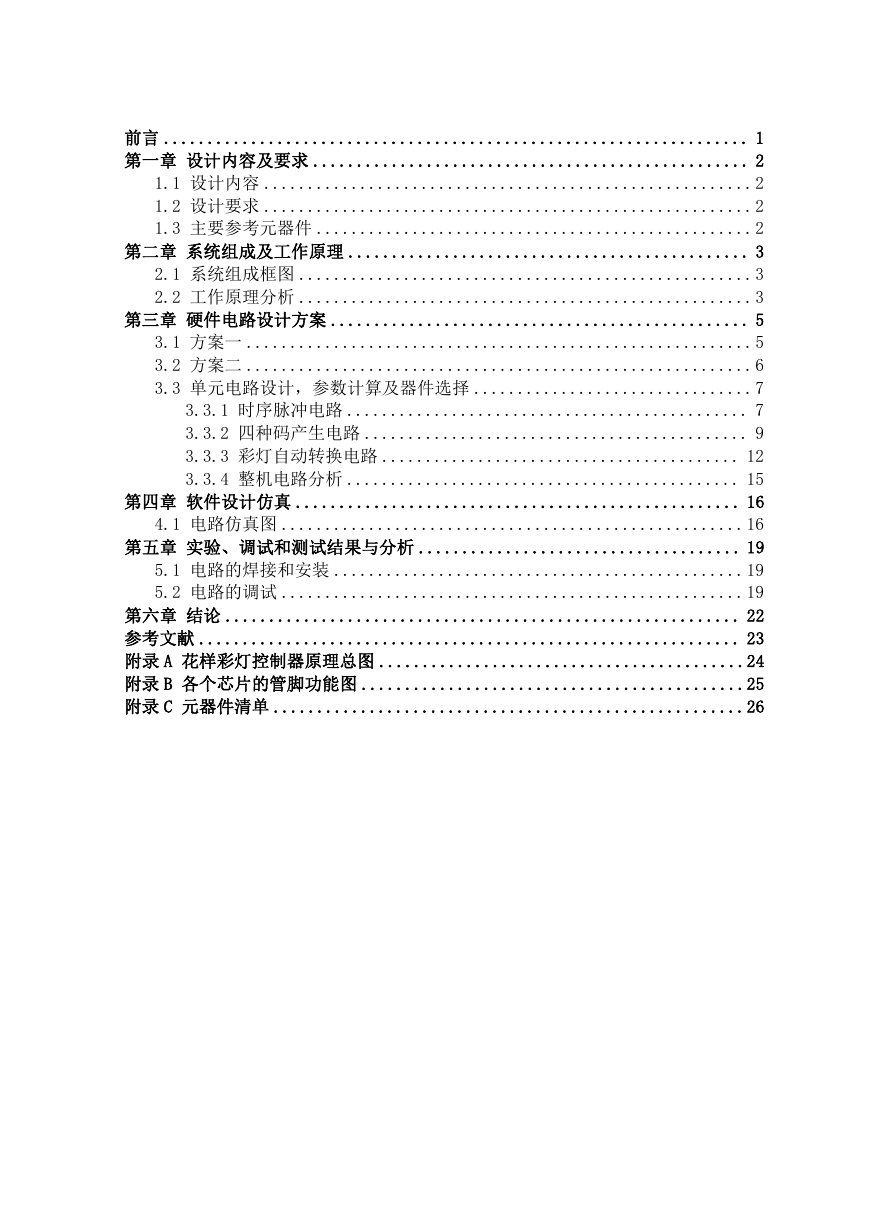

    前言 ................................................................... 1 第一章 设计内容及要求 .................................................. 2 1.1 设计内容 ........................................................2 1.2 设计要求 ........................................................2 1.3 主要参考元器件 ..................................................2 第二章 系统组成及工作原理 .............................................. 3 2.1 系统组成框图 ....................................................3 2.2 工作原理分析 ....................................................3 第三章 硬件电路设计方案 ................................................ 5 3.1 方案一 ..........................................................5 3.2 方案二 ..........................................................6 3.3 单元电路设计，参数计算及器件选择 ................................7 3.3.1 时序脉冲电路 .............................................. 7 3.3.2 四种码产生电路 ............................................ 9 3.3.3 彩灯自动转换电路 ......................................... 12 3.3.4 整机电路分析 ............................................. 15 第四章 软件设计仿真 ................................................... 16 4.1 电路仿真图 .....................................................16 第五章 实验、调试和测试结果与分析 ..................................... 19 5.1 电路的焊接和安装 ...............................................19 5.2 电路的调试 .....................................................19 第六章 结论 ........................................................... 22 参考文献 .............................................................. 23 附录 A 花样彩灯控制器原理总图 ..........................................24 附录 B 各个芯片的管脚功能图 ............................................25 附录 C 元器件清单 ......................................................26

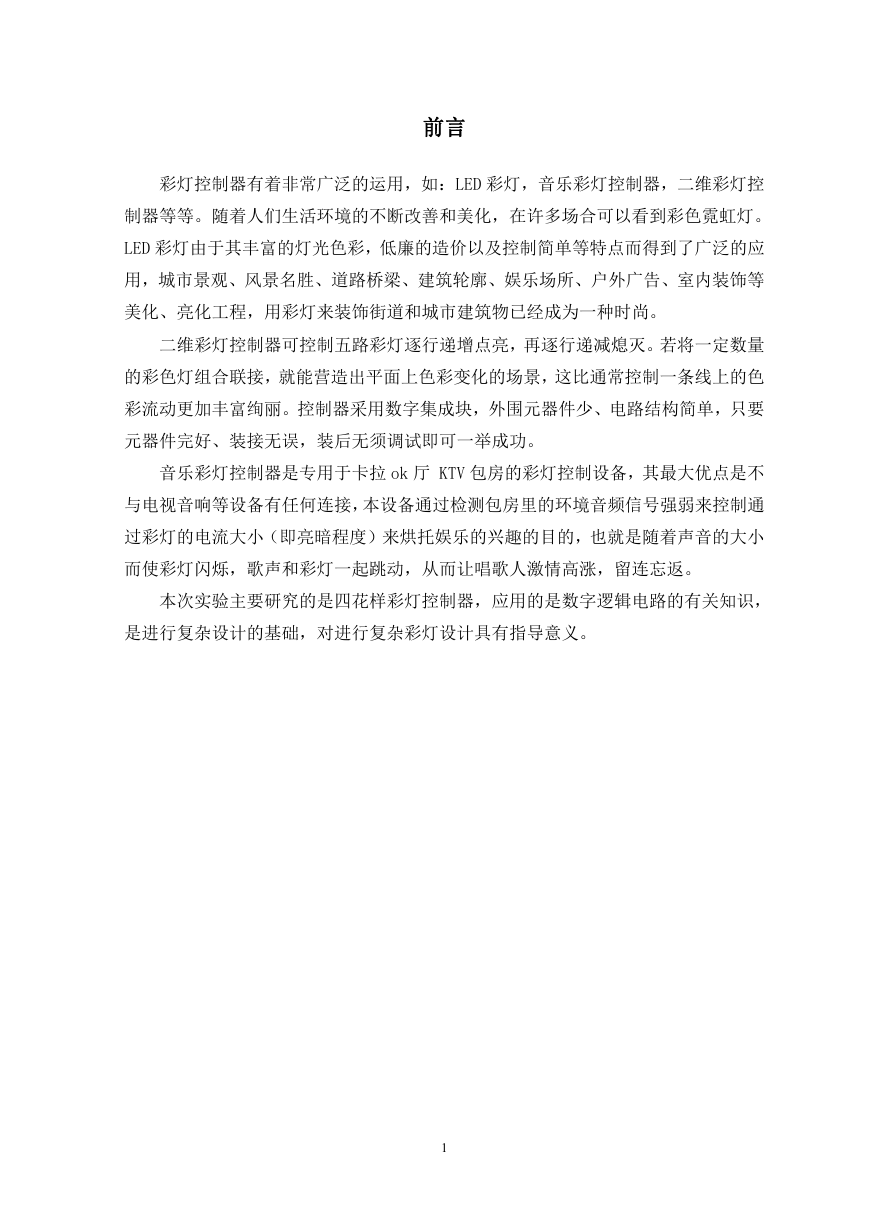

    前言 彩灯控制器有着非常广泛的运用，如：LED 彩灯，音乐彩灯控制器，二维彩灯控 制器等等。随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯。 LED 彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应 用，城市景观、风景名胜、道路桥梁、建筑轮廓、娱乐场所、户外广告、室内装饰等 美化、亮化工程，用彩灯来装饰街道和城市建筑物已经成为一种时尚。 二维彩灯控制器可控制五路彩灯逐行递增点亮，再逐行递减熄灭。若将一定数量 的彩色灯组合联接，就能营造出平面上色彩变化的场景，这比通常控制一条线上的色 彩流动更加丰富绚丽。控制器采用数字集成块，外围元器件少、电路结构简单，只要 元器件完好、装接无误，装后无须调试即可一举成功。 音乐彩灯控制器是专用于卡拉 ok 厅 KTV 包房的彩灯控制设备，其最大优点是不 与电视音响等设备有任何连接，本设备通过检测包房里的环境音频信号强弱来控制通 过彩灯的电流大小（即亮暗程度）来烘托娱乐的兴趣的目的，也就是随着声音的大小 而使彩灯闪烁，歌声和彩灯一起跳动，从而让唱歌人激情高涨，留连忘返。 本次实验主要研究的是四花样彩灯控制器，应用的是数字逻辑电路的有关知识， 是进行复杂设计的基础，对进行复杂彩灯设计具有指导意义。 1

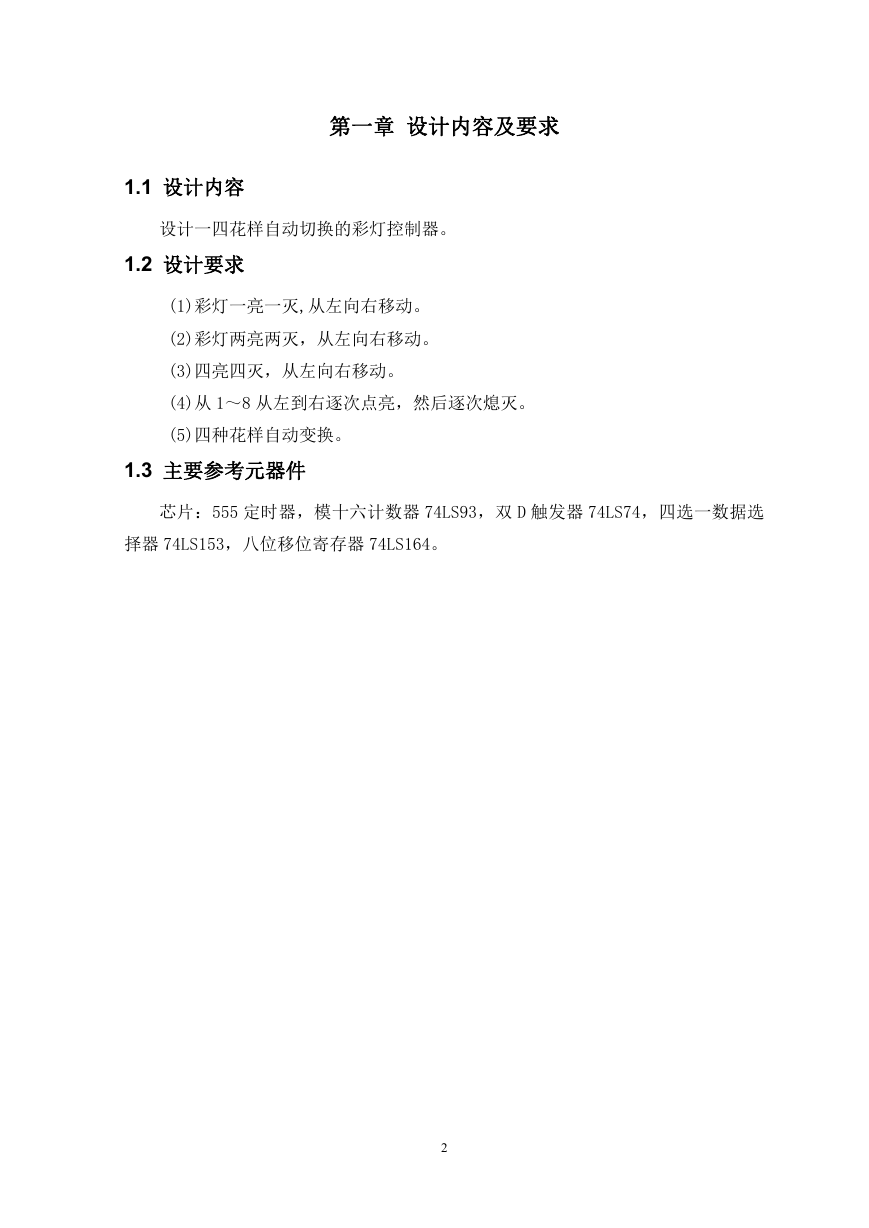

    第一章 设计内容及要求 1.1 设计内容 设计一四花样自动切换的彩灯控制器。 1.2 设计要求 (1)彩灯一亮一灭,从左向右移动。 (2)彩灯两亮两灭，从左向右移动。 (3)四亮四灭，从左向右移动。 (4)从 1～8 从左到右逐次点亮，然后逐次熄灭。 (5)四种花样自动变换。 1.3 主要参考元器件 芯片：555 定时器，模十六计数器 74LS93，双 D 触发器 74LS74，四选一数据选 择器 74LS153，八位移位寄存器 74LS164。 2

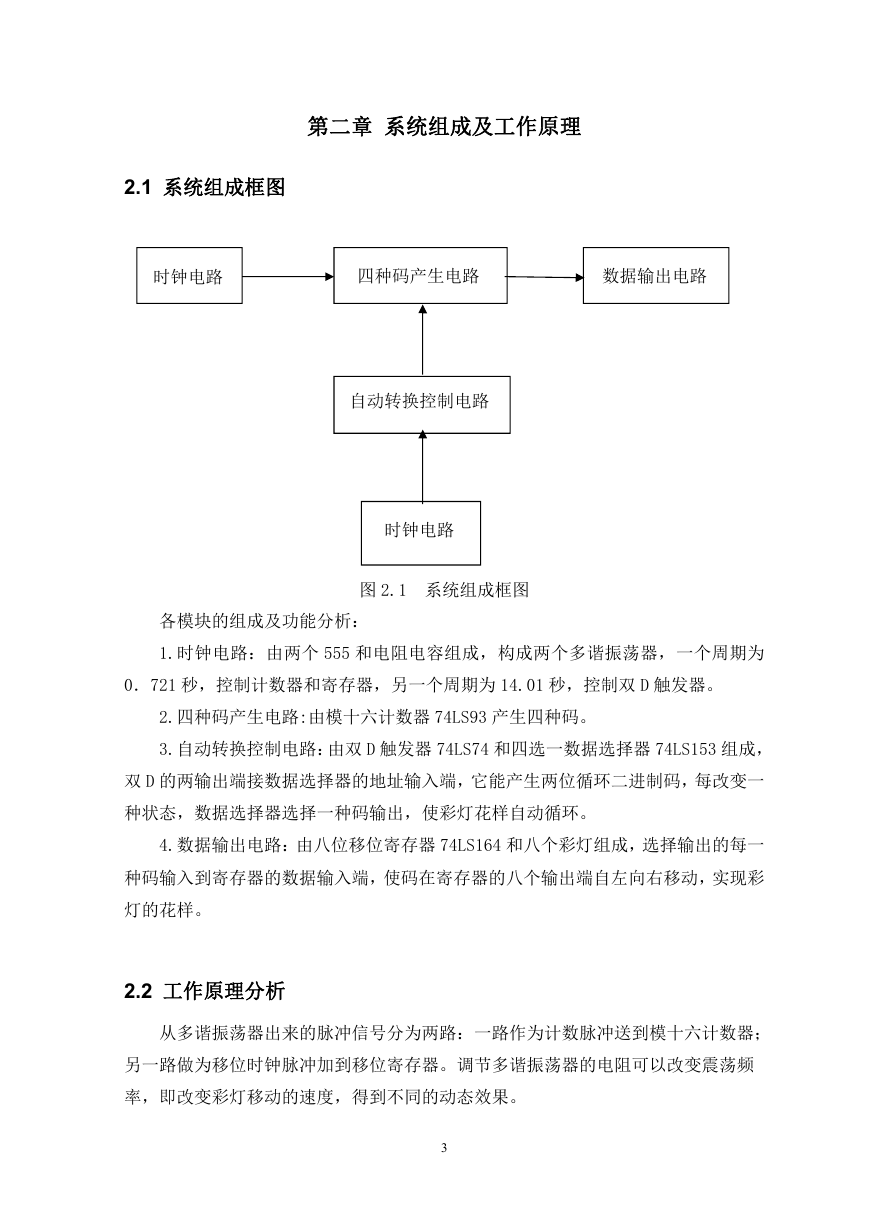

    第二章 系统组成及工作原理 2.1 系统组成框图 时钟电路 四种码产生电路 数据输出电路 自动转换控制电路 时钟电路 图 2.1 系统组成框图 各模块的组成及功能分析： 1.时钟电路：由两个 555 和电阻电容组成，构成两个多谐振荡器，一个周期为 0．721 秒，控制计数器和寄存器，另一个周期为 14.01 秒，控制双 D 触发器。 2.四种码产生电路:由模十六计数器 74LS93 产生四种码。 3.自动转换控制电路：由双 D 触发器 74LS74 和四选一数据选择器 74LS153 组成， 双 D 的两输出端接数据选择器的地址输入端，它能产生两位循环二进制码，每改变一 种状态，数据选择器选择一种码输出，使彩灯花样自动循环。 4.数据输出电路：由八位移位寄存器 74LS164 和八个彩灯组成，选择输出的每一 种码输入到寄存器的数据输入端，使码在寄存器的八个输出端自左向右移动，实现彩 灯的花样。 2.2 工作原理分析 从多谐振荡器出来的脉冲信号分为两路：一路作为计数脉冲送到模十六计数器； 另一路做为移位时钟脉冲加到移位寄存器。调节多谐振荡器的电阻可以改变震荡频 率，即改变彩灯移动的速度，得到不同的动态效果。 3

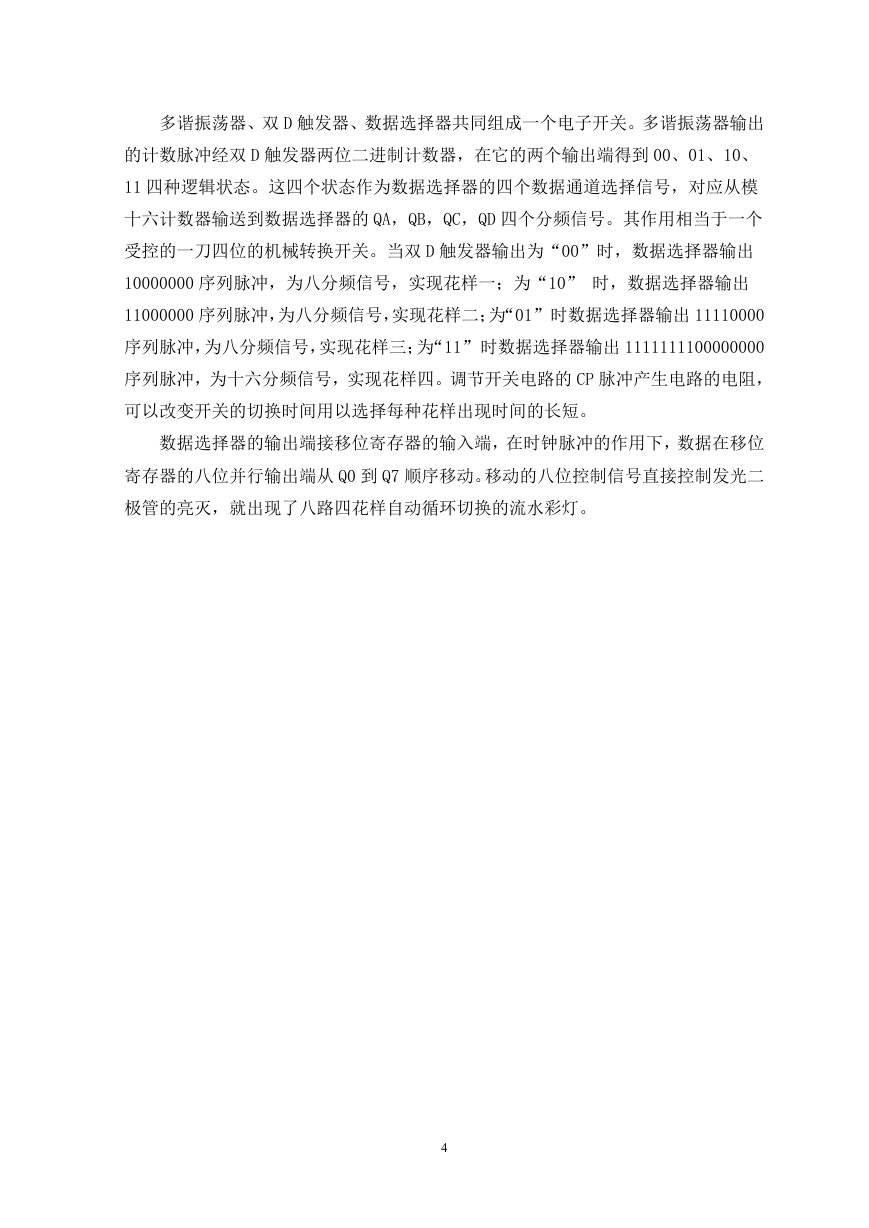

    多谐振荡器、双 D 触发器、数据选择器共同组成一个电子开关。多谐振荡器输出 的计数脉冲经双 D 触发器两位二进制计数器，在它的两个输出端得到 00、01、10、 11 四种逻辑状态。这四个状态作为数据选择器的四个数据通道选择信号，对应从模 十六计数器输送到数据选择器的 QA，QB，QC，QD 四个分频信号。其作用相当于一个 受控的一刀四位的机械转换开关。当双 D 触发器输出为“00”时，数据选择器输出 10000000 序列脉冲，为八分频信号，实现花样一；为“10” 时，数据选择器输出 11000000 序列脉冲，为八分频信号，实现花样二；为“01”时数据选择器输出 11110000 序列脉冲，为八分频信号，实现花样三；为“11”时数据选择器输出 1111111100000000 序列脉冲，为十六分频信号，实现花样四。调节开关电路的 CP 脉冲产生电路的电阻， 可以改变开关的切换时间用以选择每种花样出现时间的长短。 数据选择器的输出端接移位寄存器的输入端，在时钟脉冲的作用下，数据在移位 寄存器的八位并行输出端从 Q0 到 Q7 顺序移动。移动的八位控制信号直接控制发光二 极管的亮灭，就出现了八路四花样自动循环切换的流水彩灯。 4
