    数字电子技术基础试题（二） 一、填空题 : (每空 1 分，共 10 分) 1．八进制数 (34.2 ) 8 的等值二进制数为（ ） 2 ；十进制数 98 的 8421BCD 码为（ ） 8421BCD 。 2 . TTL 与非门的多余输入端悬空时，相当于输入 电平。 3 .下图所示电路中的最简逻辑表达式为 。 4. 一个 JK 触发器有 个稳态，它可存储 位二进制数。 5. 若将一个正弦波电压信号转换成同一频率的矩形波，应采用 电路。 6. 常用逻辑门电路的真值表如表 1 所示，则 F 1 、 F 2 、 F 3 分别属于何种 常用逻辑门。 表 1 A 0 0 1 1 B 0 1 0 1 F 1 F 2 F 3 1 0 0 1 1 1 1 0 0 1 1 1 F 1 ；F 2 ；F 3 。 二、选择题： (选择一个正确答案填入括号内，每题 3 分，共 30 分 ) 1、 在四变量卡诺图中，逻辑上不相邻的一组最小项为：（ ） A、m 1 与 m 3 B、m 4 与 m6 C、m 5 与 m 13 D、m 2 与 m 8 2、 L=AB+C 的对偶式为：（ ）
    A 、 A+BC ； B 、（ A+B ） C ； C 、 A+B+C ； D 、 ABC ； 3、半加器和的输出端与输入端的逻辑关系是 （ ） A、 与非 B、或非 C、 与或非 D、异或 4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若 输入为 A 2 A 1 A 0 =101 时，输出： 为（ ）。 A . 00100000 B. 11011111 C.11110111 D. 00000100 5、属于组合逻辑电路的部件是（ ）。 A、编码器 B、寄存器 C、触发器 D、计数器 6．存储容量为 8K×8 位的 ROM 存储器，其地址线为（ ）条。 A、8 B、12 C、13 D、14 7、一个八位 D/A 转换器的最小电压增量为 0.01V,当输入代码为 10010001 时， 输出电压为（ ）V。 A、1.28 B、1.54 C、1.45 D、1.56 8、T 触发器中，当 T=1 时，触发器实现（ ）功能。 A、置 1 B、置 0 C、计数 D、保持 9、指出下列电路中能够把串行数据变成并行数据的电路应该是（ ）。 A、JK 触发器 B、3/8 线译码器 C、移位寄存器 D、十进制计数器 10、只能按地址读出信息，而不能写入信息的存储器为（ ）。 A、 RAM B、ROM C、 PROM D、EPROM 三、将下列函数化简为最简与或表达式（本题 10 分） 1. （代数法） 2、 F2 （ A,B,C,D）=∑m (0,1,2,4,5,9)+∑d (7,8,10,11,12,13)（卡诺图法）

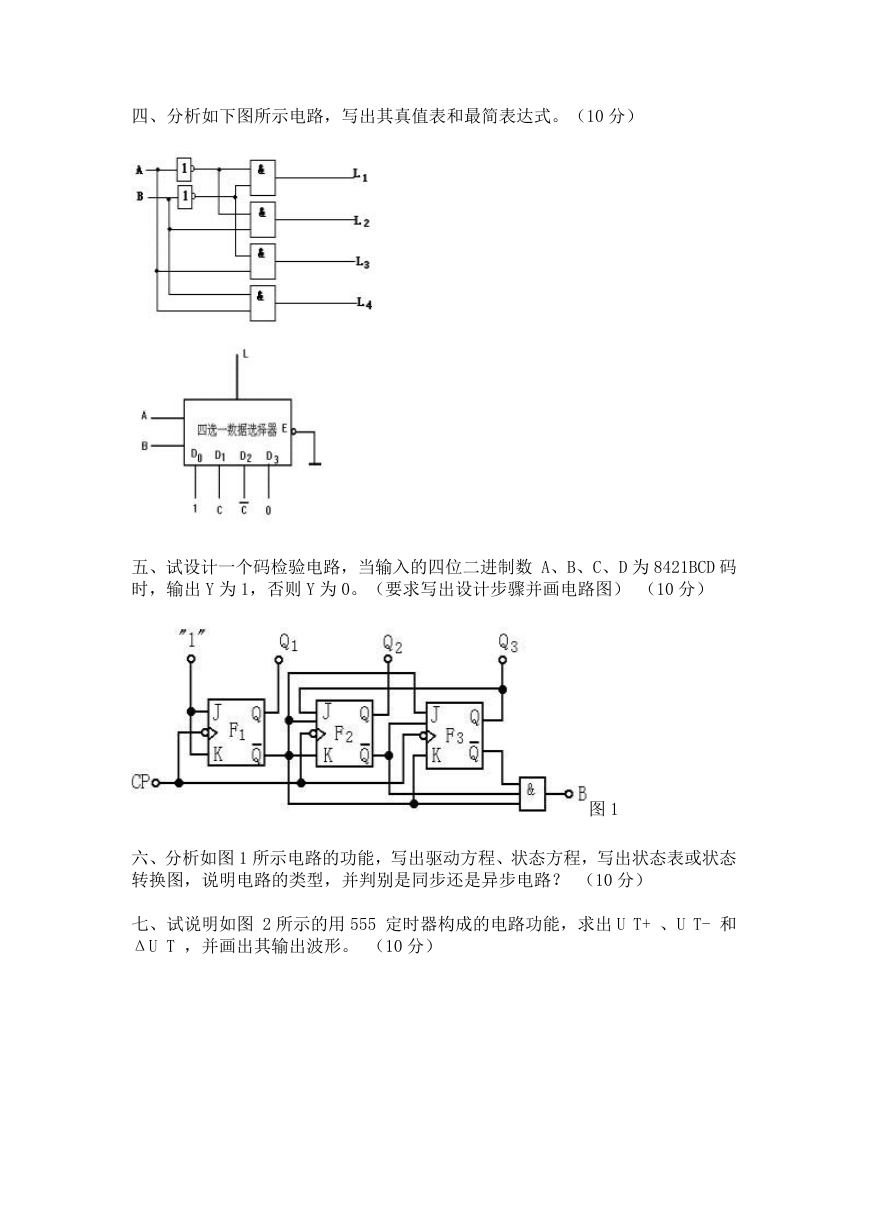

    四、分析如下图所示电路，写出其真值表和最简表达式。（10 分） 五、试设计一个码检验电路，当输入的四位二进制数 A、B、C、D 为 8421BCD 码 时，输出 Y 为 1，否则 Y 为 0。（要求写出设计步骤并画电路图） （10 分） 图 1 六、分析如图 1 所示电路的功能，写出驱动方程、状态方程，写出状态表或状态 转换图，说明电路的类型，并判别是同步还是异步电路？ （10 分） 七、试说明如图 2 所示的用 555 定时器构成的电路功能，求出 U T+ 、U T- 和 ΔU T ，并画出其输出波形。 （10 分）

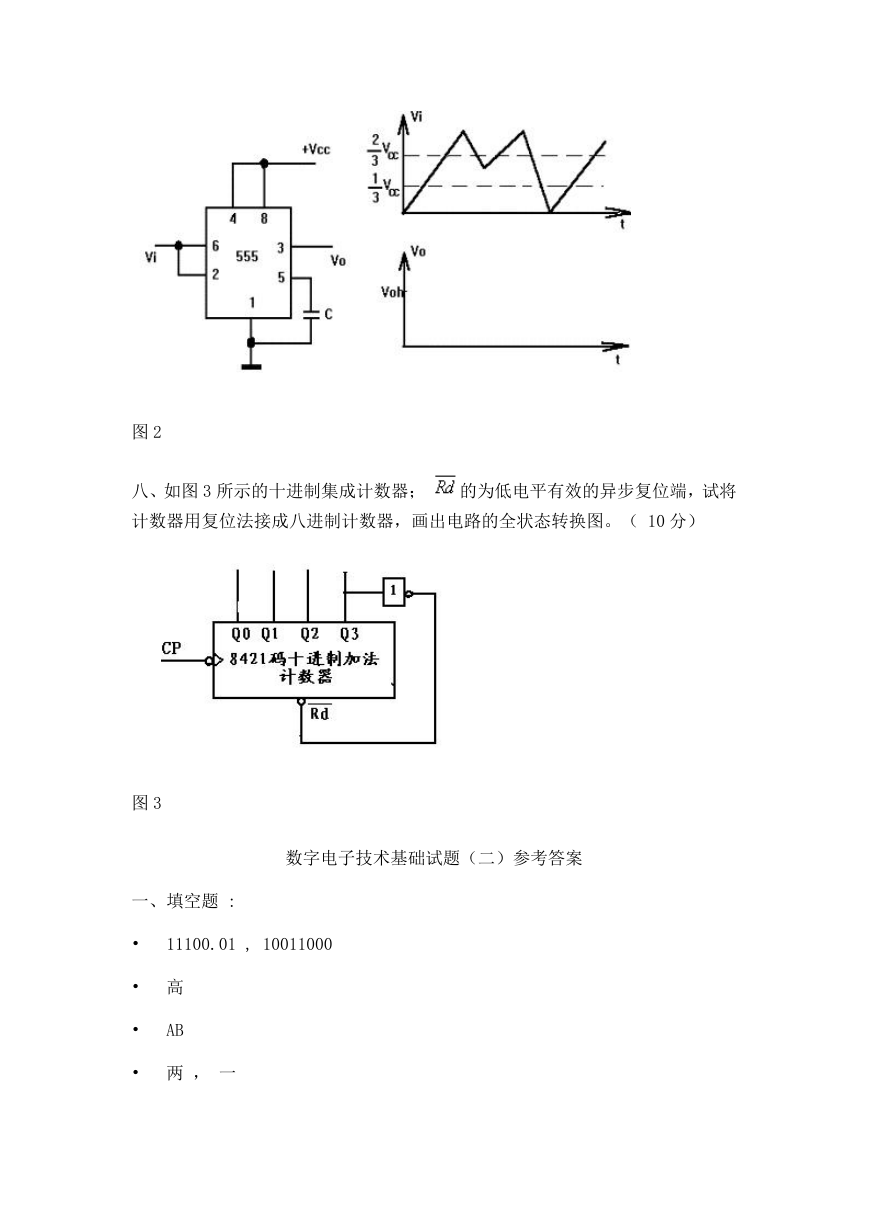

    图 2 八、如图 3 所示的十进制集成计数器； 的为低电平有效的异步复位端，试将 计数器用复位法接成八进制计数器，画出电路的全状态转换图。（ 10 分） 图 3 数字电子技术基础试题（二）参考答案 一、填空题 : • 11100.01 , 10011000 • 高 • AB • 两 ， 一

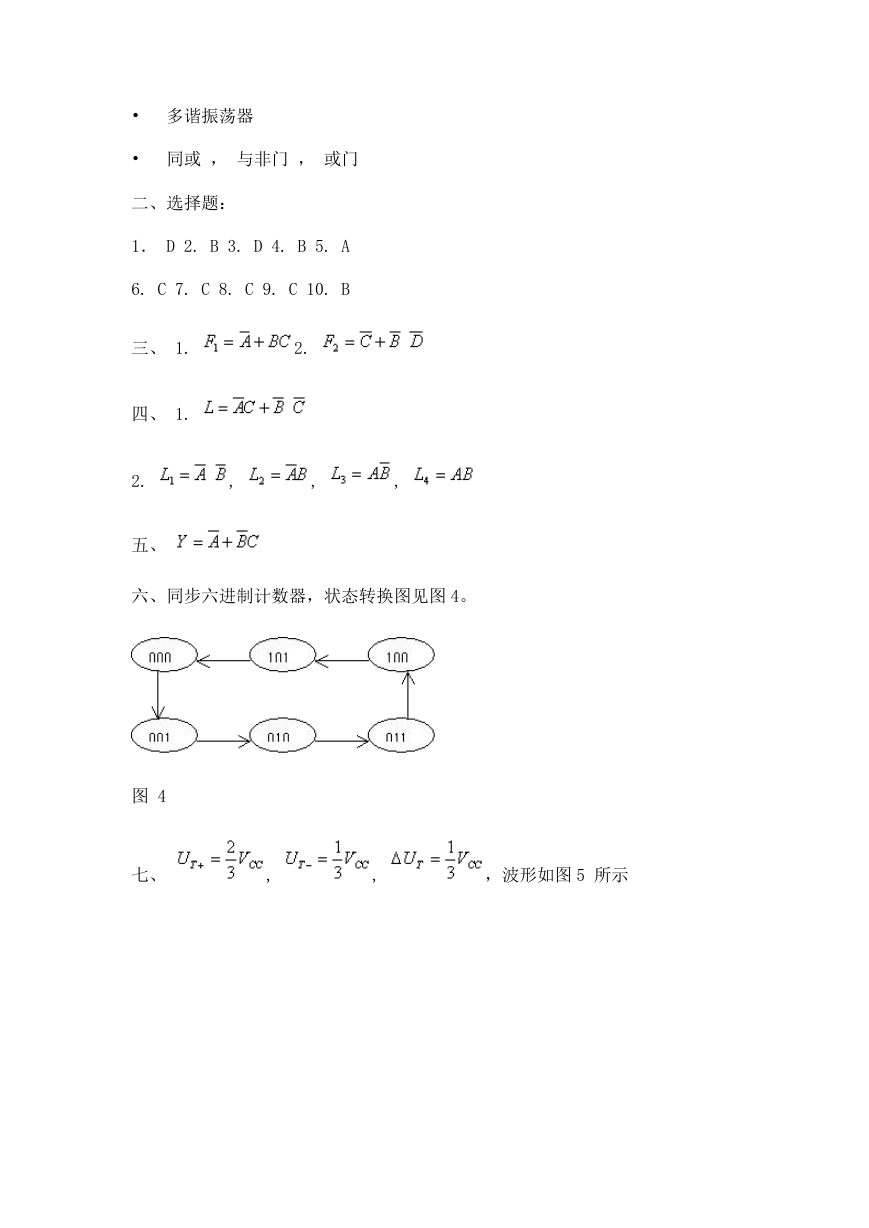

    • 多谐振荡器 • 同或 ， 与非门 ， 或门 二、选择题： 1． D 2. B 3. D 4. B 5. A 6. C 7. C 8. C 9. C 10. B 三、 1. 2. 四、 1. 2. , , , 五、 六、同步六进制计数器，状态转换图见图 4。 图 4 七、 , , ，波形如图 5 所示

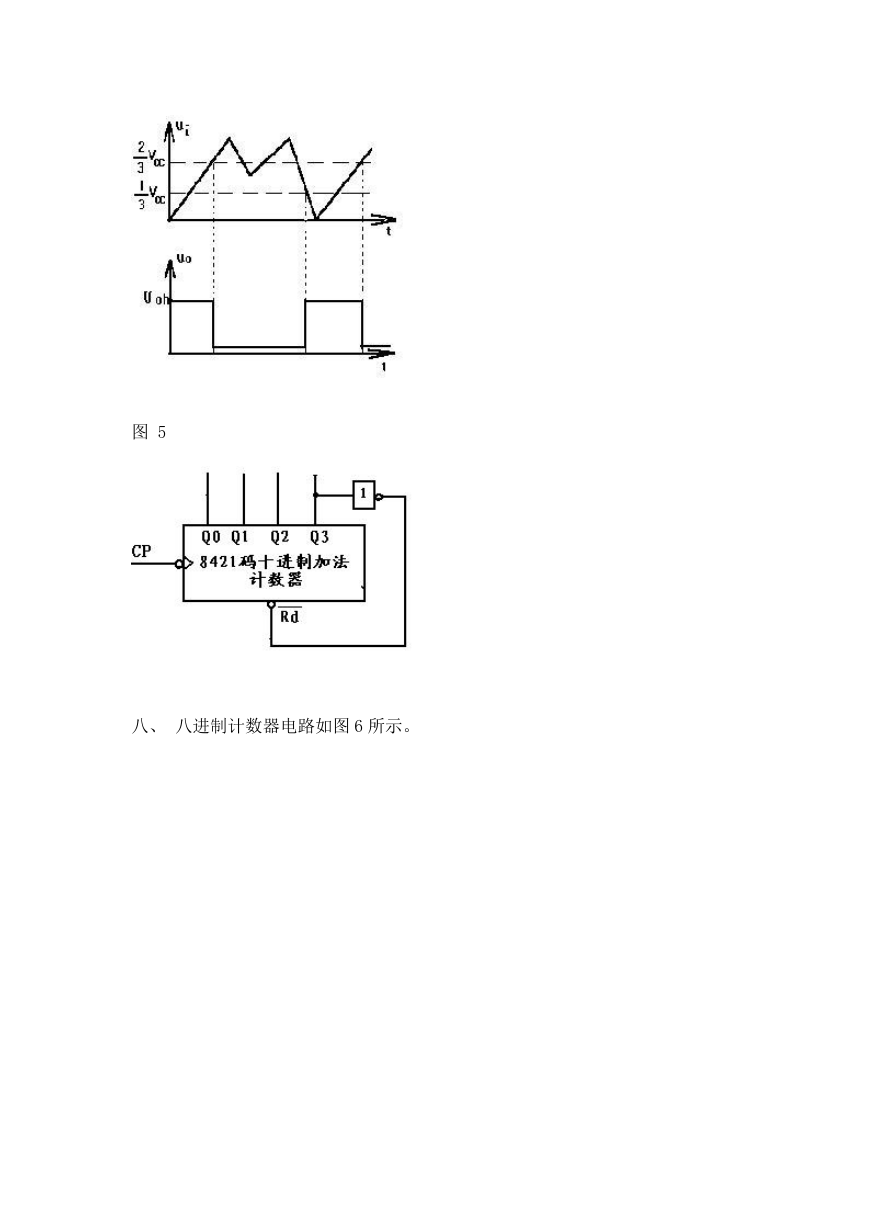

    图 5 八、 八进制计数器电路如图 6 所示。
