2017 江苏南京航空航天大学电工电子学考研真题
一、单项选择题:(本大题分 10 小题,每小题 3 分,共 30 分)

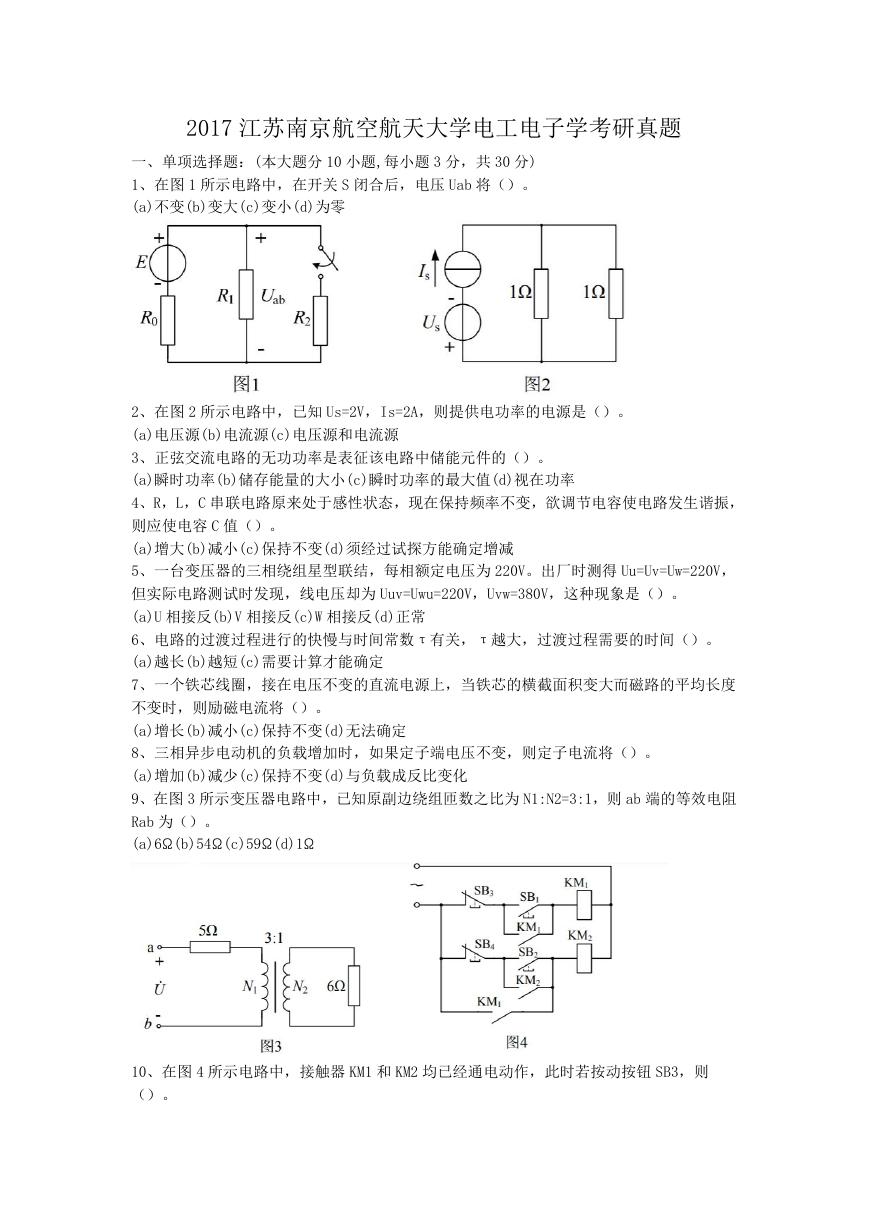

1、在图 1 所示电路中,在开关 S 闭合后,电压 Uab 将()。
(a)不变(b)变大(c)变小(d)为零
2、在图 2 所示电路中,已知 Us=2V,Is=2A,则提供电功率的电源是()。
(a)电压源(b)电流源(c)电压源和电流源
3、正弦交流电路的无功功率是表征该电路中储能元件的()。
(a)瞬时功率(b)储存能量的大小(c)瞬时功率的最大值(d)视在功率
4、R,L,C 串联电路原来处于感性状态,现在保持频率不变,欲调节电容使电路发生谐振,
则应使电容 C 值()。
(a)增大(b)减小(c)保持不变(d)须经过试探方能确定增减
5、一台变压器的三相绕组星型联结,每相额定电压为 220V。出厂时测得 Uu=Uv=Uw=220V,
但实际电路测试时发现,线电压却为 Uuv=Uwu=220V,Uvw=380V,这种现象是()。
(a)U 相接反(b)V 相接反(c)W 相接反(d)正常
6、电路的过渡过程进行的快慢与时间常数τ有关,τ越大,过渡过程需要的时间()。
(a)越长(b)越短(c)需要计算才能确定
7、一个铁芯线圈,接在电压不变的直流电源上,当铁芯的横截面积变大而磁路的平均长度
不变时,则励磁电流将()。
(a)增长(b)减小(c)保持不变(d)无法确定
8、三相异步电动机的负载增加时,如果定子端电压不变,则定子电流将()。
(a)增加(b)减少(c)保持不变(d)与负载成反比变化
9、在图 3 所示变压器电路中,已知原副边绕组匝数之比为 N1:N2=3:1,则 ab 端的等效电阻
Rab 为()。
(a)6Ω(b)54Ω(c)59Ω(d)1Ω
10、在图 4 所示电路中,接触器 KM1 和 KM2 均已经通电动作,此时若按动按钮 SB3,则
()。
(a)接触器 KM1 和 KM2 均断电停止运行(b)只有接触器 KM1 断电停止运行
(c)只有接触器 KM2 断电停止运行(d)保持正常运行状态
二、(本题 8 分)

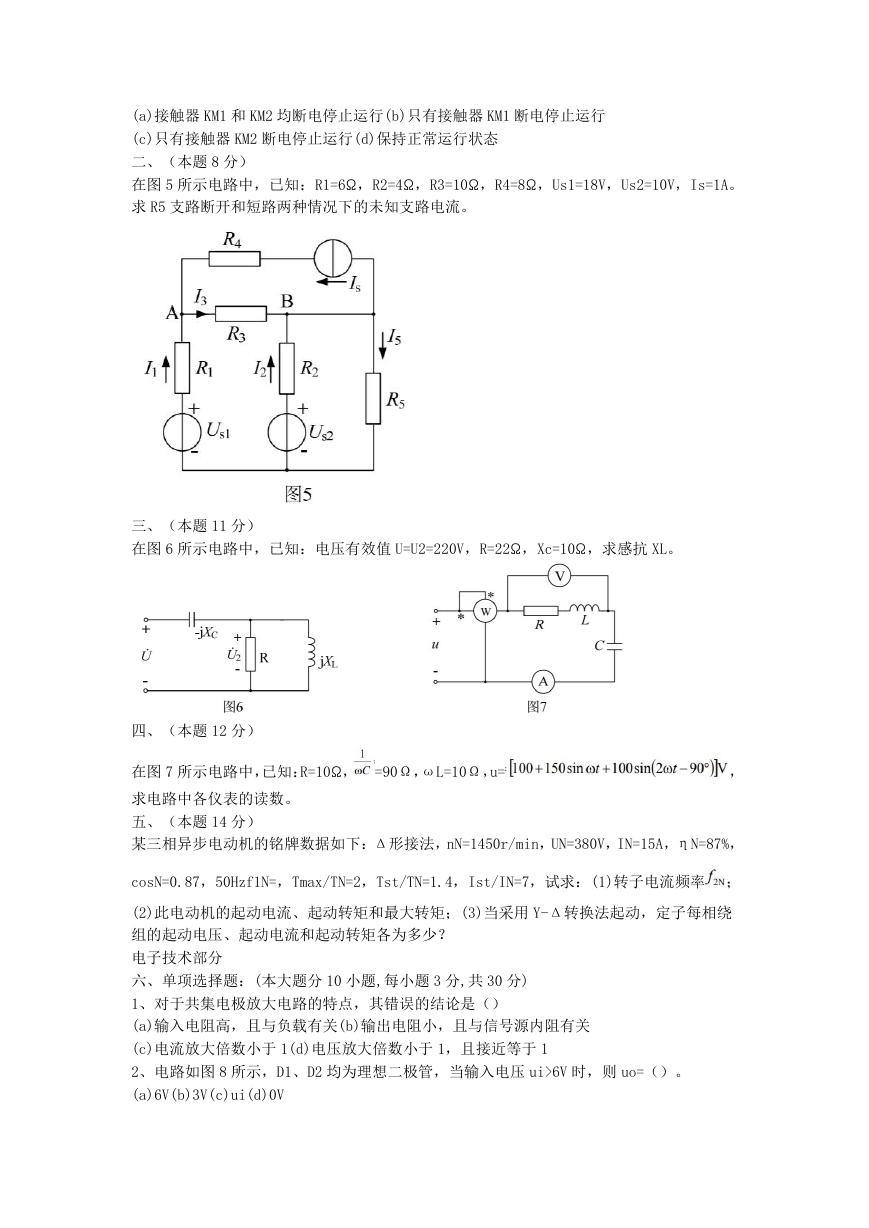

在图 5 所示电路中,已知:R1=6Ω,R2=4Ω,R3=10Ω,R4=8Ω,Us1=18V,Us2=10V,Is=1A。
求 R5 支路断开和短路两种情况下的未知支路电流。
三、(本题 11 分)
在图 6 所示电路中,已知:电压有效值 U=U2=220V,R=22Ω,Xc=10Ω,求感抗 XL。
四、(本题 12 分)
在图 7 所示电路中,已知:R=10Ω, =90Ω,ωL=10Ω,u=
,
求电路中各仪表的读数。
五、(本题 14 分)
某三相异步电动机的铭牌数据如下:Δ形接法,nN=1450r/min,UN=380V,IN=15A,ηN=87%,
cosN=0.87,50Hzf1N=,Tmax/TN=2,Tst/TN=1.4,Ist/IN=7,试求:(1)转子电流频率 ;
(2)此电动机的起动电流、起动转矩和最大转矩;(3)当采用 Y-Δ转换法起动,定子每相绕
组的起动电压、起动电流和起动转矩各为多少?
电子技术部分
六、单项选择题:(本大题分 10 小题,每小题 3 分,共 30 分)
1、对于共集电极放大电路的特点,其错误的结论是()
(a)输入电阻高,且与负载有关(b)输出电阻小,且与信号源内阻有关
(c)电流放大倍数小于 1(d)电压放大倍数小于 1,且接近等于 1

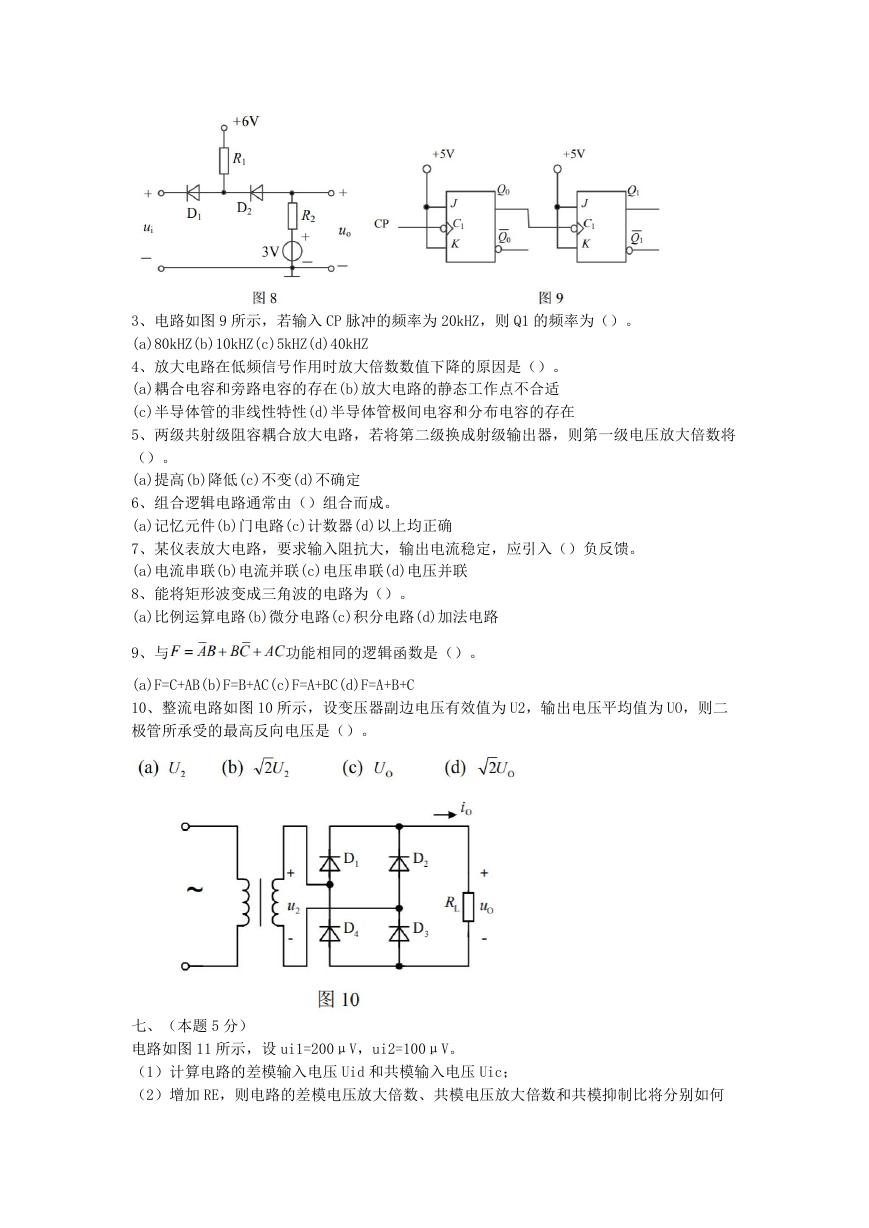

2、电路如图 8 所示,D1、D2 均为理想二极管,当输入电压 ui>6V 时,则 uo=()。
(a)6V(b)3V(c)ui(d)0V
3、电路如图 9 所示,若输入 CP 脉冲的频率为 20kHZ,则 Q1 的频率为()。
(a)80kHZ(b)10kHZ(c)5kHZ(d)40kHZ
4、放大电路在低频信号作用时放大倍数数值下降的原因是()。
(a)耦合电容和旁路电容的存在(b)放大电路的静态工作点不合适
(c)半导体管的非线性特性(d)半导体管极间电容和分布电容的存在
5、两级共射级阻容耦合放大电路,若将第二级换成射级输出器,则第一级电压放大倍数将
()。
(a)提高(b)降低(c)不变(d)不确定
6、组合逻辑电路通常由()组合而成。
(a)记忆元件(b)门电路(c)计数器(d)以上均正确
7、某仪表放大电路,要求输入阻抗大,输出电流稳定,应引入()负反馈。
(a)电流串联(b)电流并联(c)电压串联(d)电压并联
8、能将矩形波变成三角波的电路为()。
(a)比例运算电路(b)微分电路(c)积分电路(d)加法电路
9、与
功能相同的逻辑函数是()。
(a)F=C+AB(b)F=B+AC(c)F=A+BC(d)F=A+B+C
10、整流电路如图 10 所示,设变压器副边电压有效值为 U2,输出电压平均值为 UO,则二
极管所承受的最高反向电压是()。
七、(本题 5 分)

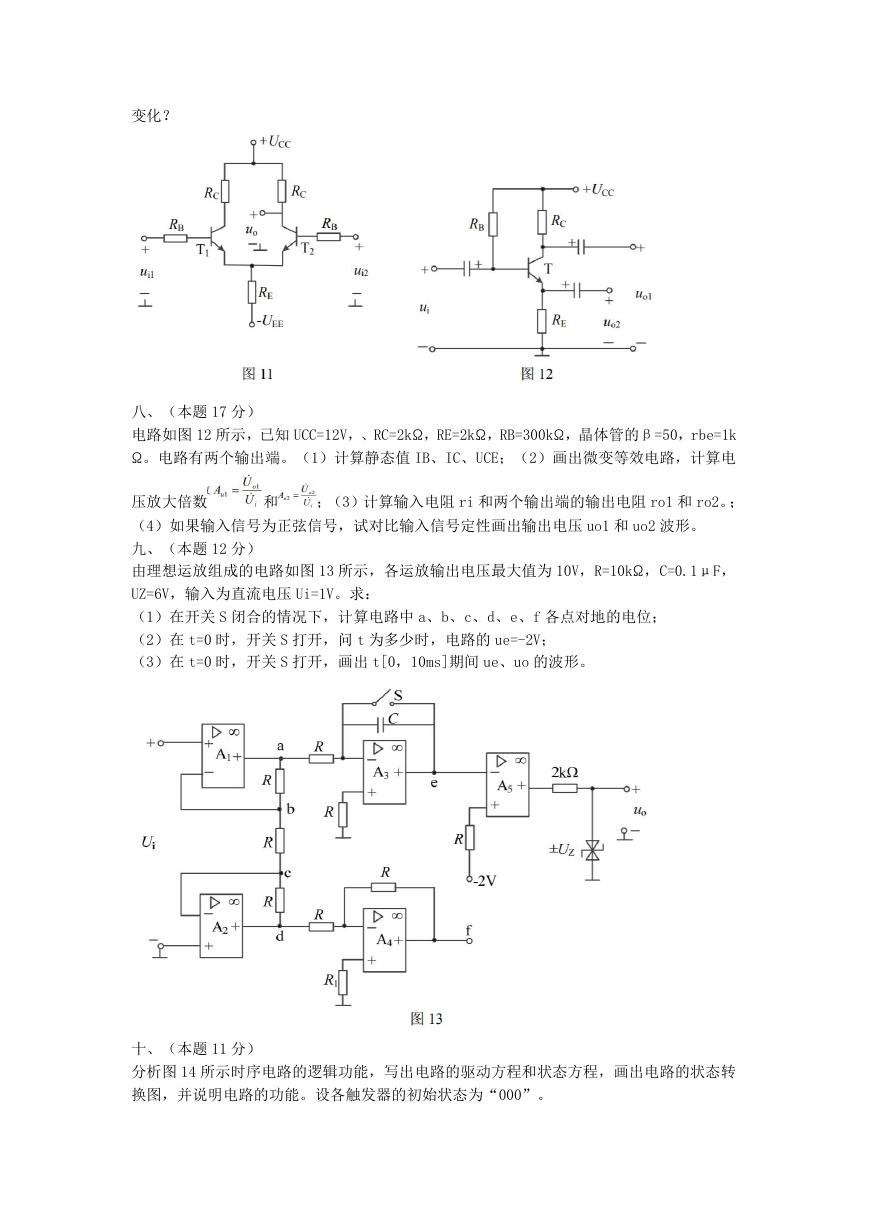

电路如图 11 所示,设 ui1=200μV,ui2=100μV。
(1)计算电路的差模输入电压 Uid 和共模输入电压 Uic;
(2)增加 RE,则电路的差模电压放大倍数、共模电压放大倍数和共模抑制比将分别如何
变化?
八、(本题 17 分)
电路如图 12 所示,已知 UCC=12V,、RC=2kΩ,RE=2kΩ,RB=300kΩ,晶体管的β=50,rbe=1k
Ω。电路有两个输出端。(1)计算静态值 IB、IC、UCE;(2)画出微变等效电路,计算电
压放大倍数
和
;(3)计算输入电阻 ri 和两个输出端的输出电阻 ro1 和 ro2。;
(4)如果输入信号为正弦信号,试对比输入信号定性画出输出电压 uo1 和 uo2 波形。
九、(本题 12 分)
由理想运放组成的电路如图 13 所示,各运放输出电压最大值为 10V,R=10kΩ,C=0.1μF,
UZ=6V,输入为直流电压 Ui=1V。求:
(1)在开关 S 闭合的情况下,计算电路中 a、b、c、d、e、f 各点对地的电位;
(2)在 t=0 时,开关 S 打开,问 t 为多少时,电路的 ue=-2V;
(3)在 t=0 时,开关 S 打开,画出 t[0,10ms]期间 ue、uo 的波形。
十、(本题 11 分)

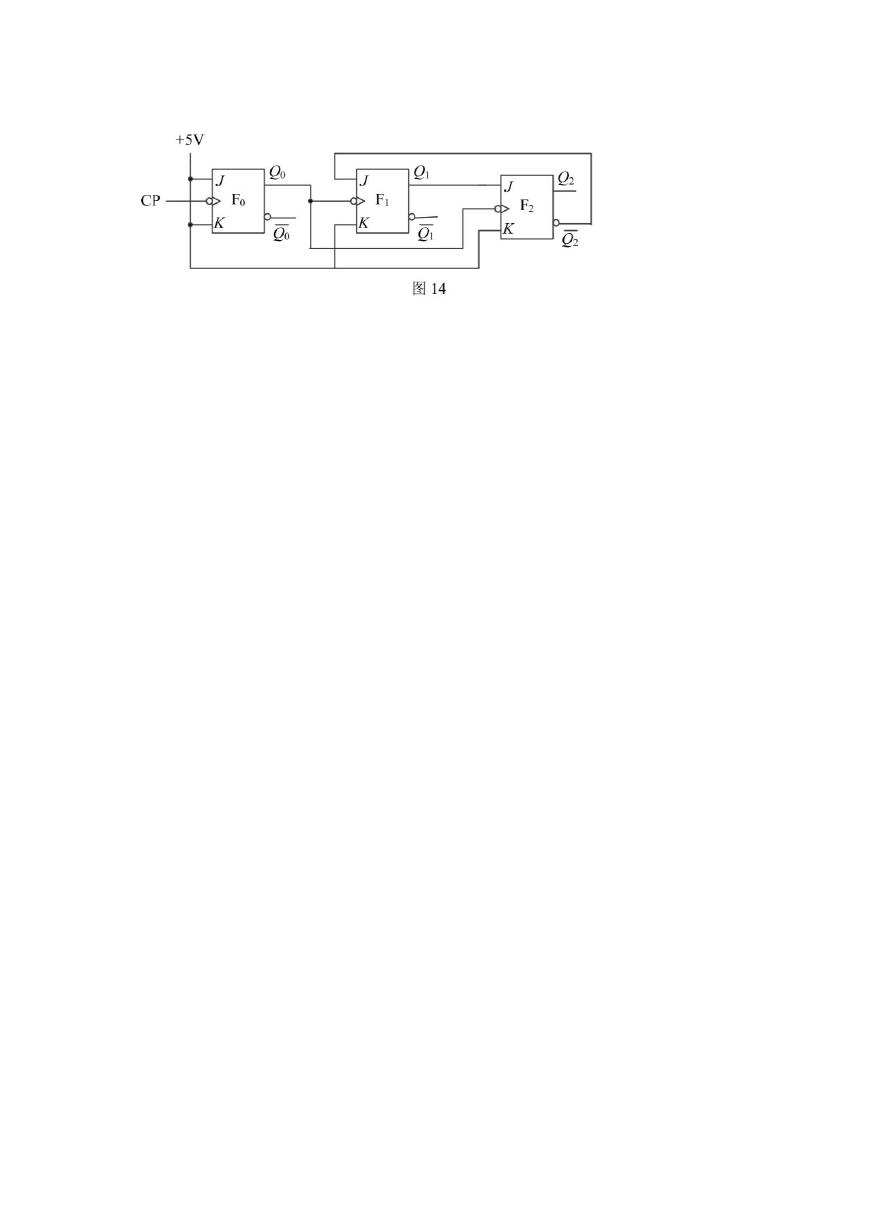

分析图 14 所示时序电路的逻辑功能,写出电路的驱动方程和状态方程,画出电路的状态转
换图,并说明电路的功能。设各触发器的初始状态为“000”。
