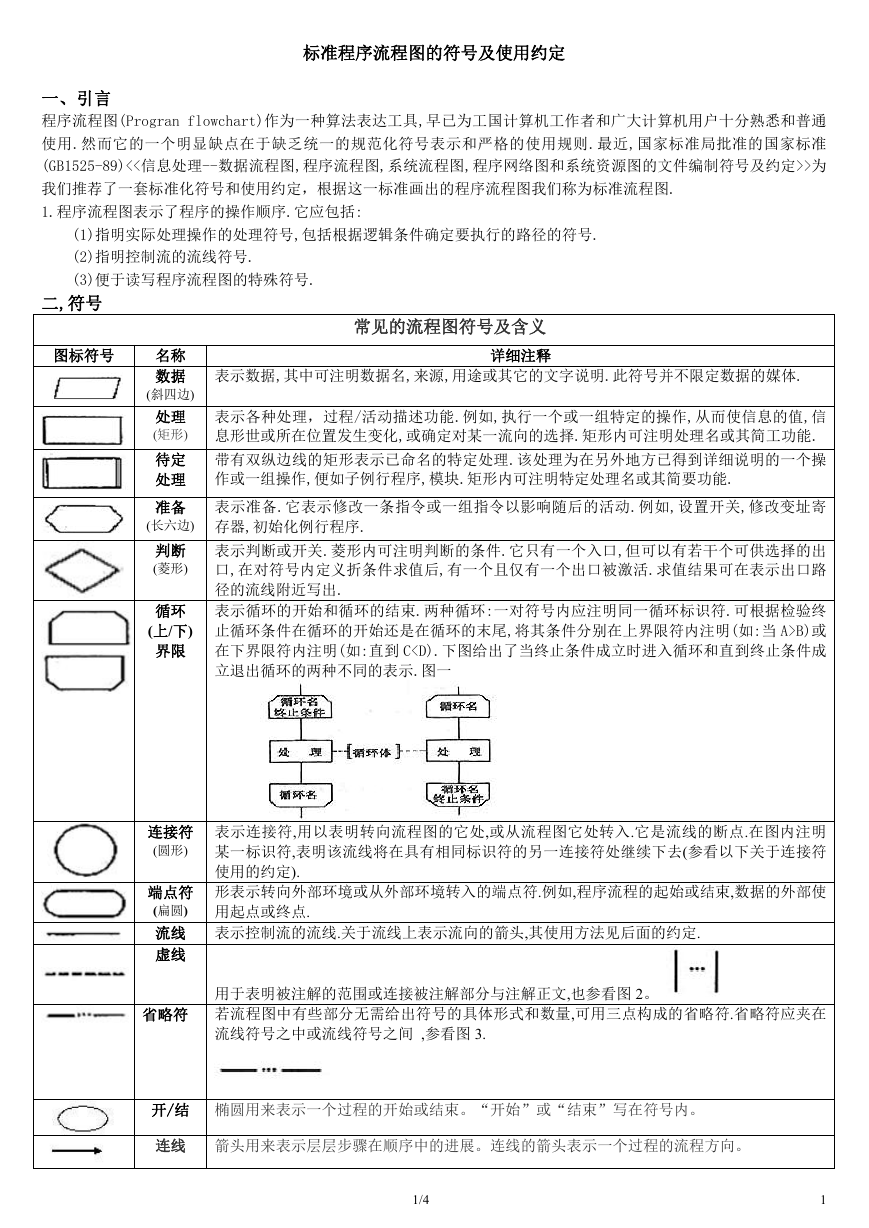

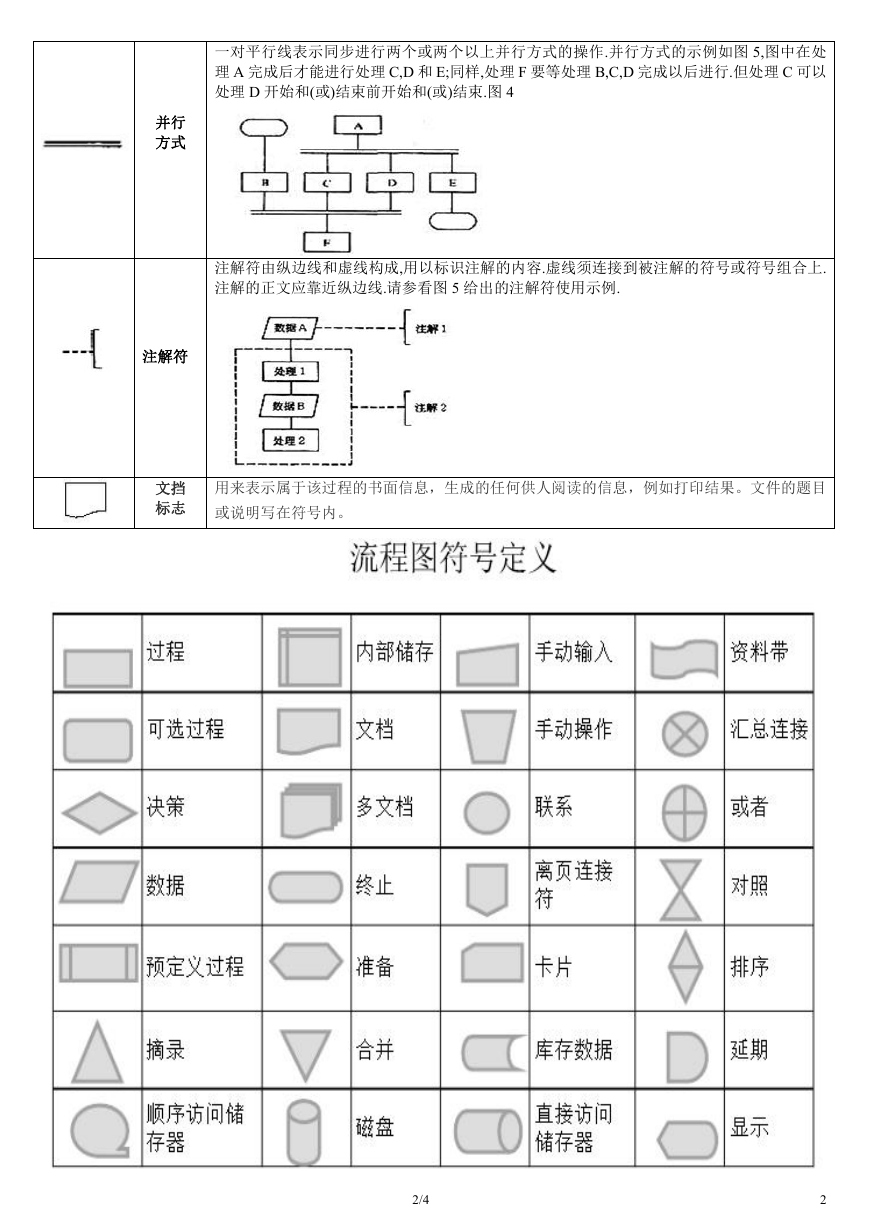

一对平行线表示同步进行两个或两个以上并行方式的操作.并行方式的示例如图 5,图中在处 理 A 完成后才能进行处理 C,D 和 E;同样,处理 F 要等处理 B,C,D 完成以后进行.但处理 C 可以 处理 D 开始和(或)结束前开始和(或)结束.图 4 注解符由纵边线和虚线构成,用以标识注解的内容.虚线须连接到被注解的符号或符号组合上. 注解的正文应靠近纵边线.请参看图 5 给出的注解符使用示例. 用来表示属于该过程的书面信息，生成的任何供人阅读的信息，例如打印结果。文件的题目 或说明写在符号内。 并行 方式 注解符 文挡 标志 2/4 2 

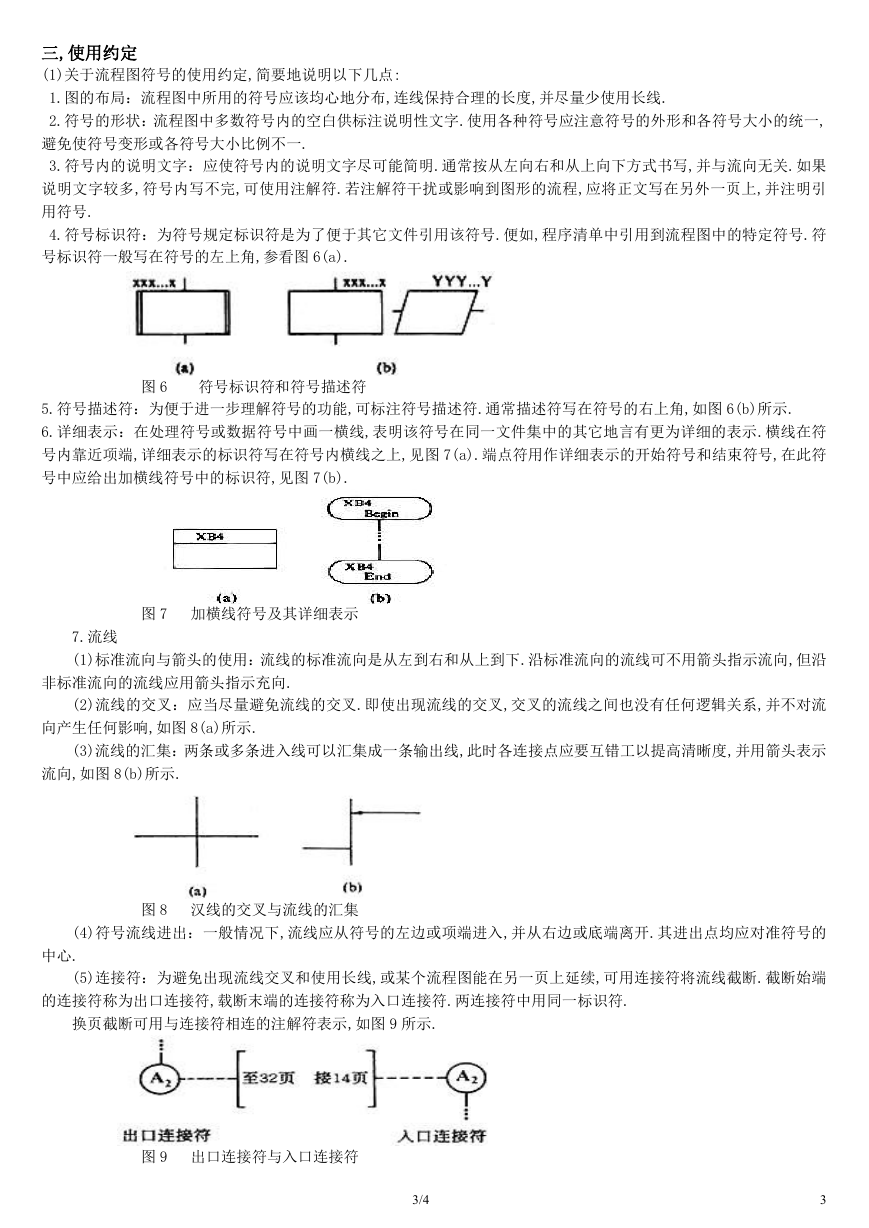

三,使用约定 (1)关于流程图符号的使用约定,简要地说明以下几点: 1.图的布局：流程图中所用的符号应该均心地分布,连线保持合理的长度,并尽量少使用长线. 2.符号的形状：流程图中多数符号内的空白供标注说明性文字.使用各种符号应注意符号的外形和各符号大小的统一, 避免使符号变形或各符号大小比例不一. 3.符号内的说明文字：应使符号内的说明文字尽可能简明.通常按从左向右和从上向下方式书写,并与流向无关.如果 说明文字较多,符号内写不完,可使用注解符.若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引 用符号. 4.符号标识符：为符号规定标识符是为了便于其它文件引用该符号.便如,程序清单中引用到流程图中的特定符号.符 号标识符一般写在符号的左上角,参看图 6(a). 图 6 符号标识符和符号描述符 5.符号描述符：为便于进一步理解符号的功能,可标注符号描述符.通常描述符写在符号的右上角,如图 6(b)所示. 6.详细表示：在处理符号或数据符号中画一横线,表明该符号在同一文件集中的其它地言有更为详细的表示.横线在符 号内靠近项端,详细表示的标识符写在符号内横线之上,见图 7(a).端点符用作详细表示的开始符号和结束符号,在此符 号中应给出加横线符号中的标识符,见图 7(b). 图 7 加横线符号及其详细表示 7.流线 (1)标准流向与箭头的使用：流线的标准流向是从左到右和从上到下.沿标准流向的流线可不用箭头指示流向,但沿 非标准流向的流线应用箭头指示充向. (2)流线的交叉：应当尽量避免流线的交叉.即使出现流线的交叉,交叉的流线之间也没有任何逻辑关系,并不对流 向产生任何影响,如图 8(a)所示. (3)流线的汇集：两条或多条进入线可以汇集成一条输出线,此时各连接点应要互错工以提高清晰度,并用箭头表示 流向,如图 8(b)所示. 图 8 汉线的交叉与流线的汇集 (4)符号流线进出：一般情况下,流线应从符号的左边或项端进入,并从右边或底端离开.其进出点均应对准符号的 中心. (5)连接符：为避免出现流线交叉和使用长线,或某个流程图能在另一页上延续,可用连接符将流线截断.截断始端 的连接符称为出口连接符,载断末端的连接符称为入口连接符.两连接符中用同一标识符. 换页截断可用与连接符相连的注解符表示,如图 9 所示. 图 9 出口连接符与入口连接符 3/4 3 

8.多出口判断的两种表示方法 (1)直接从判断符号引出多条流线,如图 10(a)所示. (2)从判断符号引聘条流线,再从它引出多条流线,如图 10(b)所示. 图 10 多出口判断 多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径,如图 11 所示. 图 11 多出口判断出口处标出条件值 四, 示例 4/4 4
