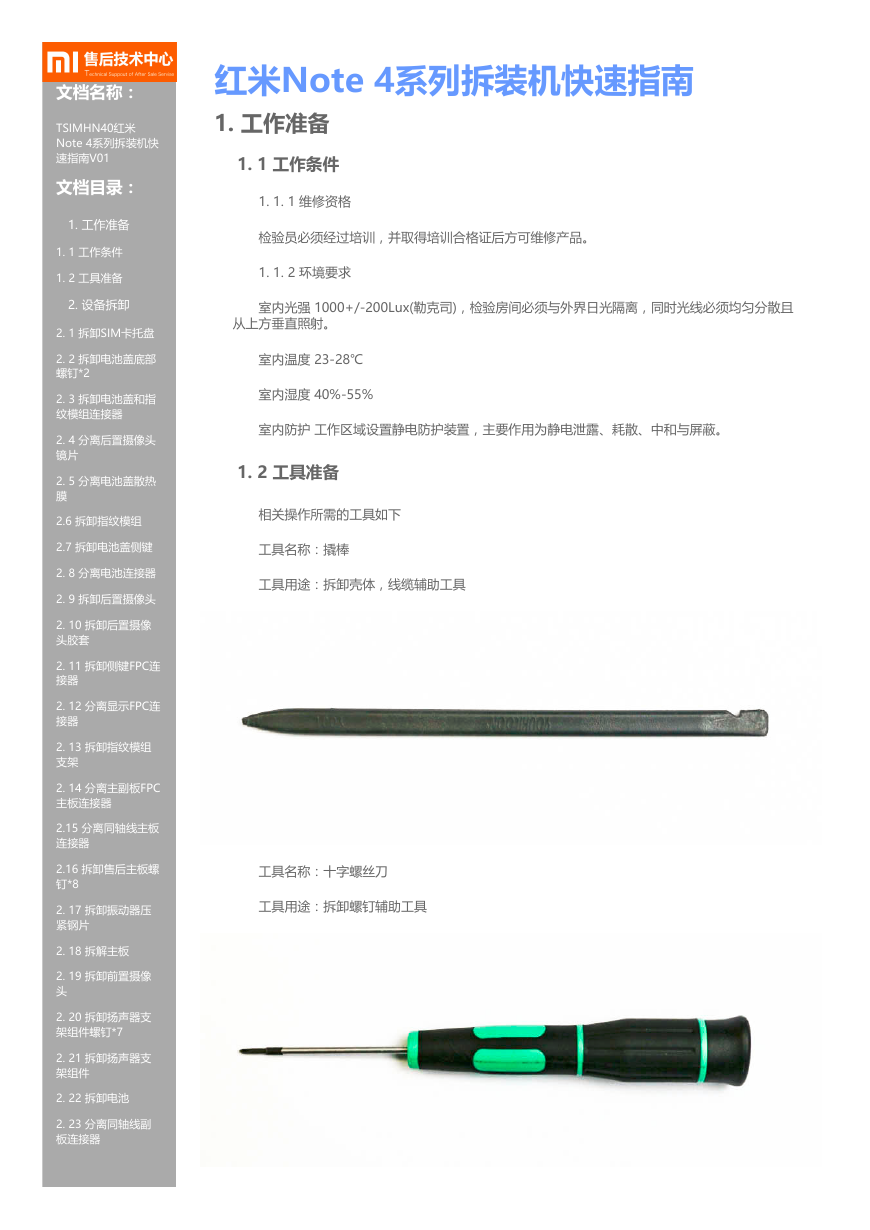

    文档名称： TSIMHN40红米 Note 4系列拆装机快 速指南V01 文档目录： 1. 工作准备 1. 1 工作条件 1. 2 工具准备 2. 设备拆卸 2. 1 拆卸SIM卡托盘 2. 2 拆卸电池盖底部 螺钉*2 2. 3 拆卸电池盖和指 纹模组连接器 2. 4 分离后置摄像头 镜片 2. 5 分离电池盖散热 膜 2.6 拆卸指纹模组 2.7 拆卸电池盖侧键 2. 8 分离电池连接器 2. 9 拆卸后置摄像头 2. 10 拆卸后置摄像 头胶套 2. 11 拆卸侧键FPC连 接器 2. 12 分离显示FPC连 接器 2. 13 拆卸指纹模组 支架 2. 14 分离主副板FPC 主板连接器 2.15 分离同轴线主板 连接器 2.16 拆卸售后主板螺 钉*8 2. 17 拆卸振动器压 紧钢片 2. 18 拆解主板 2. 19 拆卸前置摄像 头 2. 20 拆卸扬声器支 架组件螺钉*7 2. 21 拆卸扬声器支 架组件 2. 22 拆卸电池 2. 23 分离同轴线副 板连接器 红米Note 4系列拆装机快速指南 1. 工作准备 1. 1 工作条件 1. 1. 1 维修资格 检验员必须经过培训，并取得培训合格证后方可维修产品。 1. 1. 2 环境要求 室内光强 1000+/-200Lux(勒克司)，检验房间必须与外界日光隔离，同时光线必须均匀分散且 从上方垂直照射。 室内温度 23-28℃ 室内湿度 40%-55% 室内防护 工作区域设置静电防护装置，主要作用为静电泄露、耗散、中和与屏蔽。 1. 2 工具准备 相关操作所需的工具如下 工具名称：撬棒 工具用途：拆卸壳体，线缆辅助工具 工具名称：十字螺丝刀 工具用途：拆卸螺钉辅助工具 工具名称：螺丝刀-星形五角-0.8X50 （SCNC010019400）

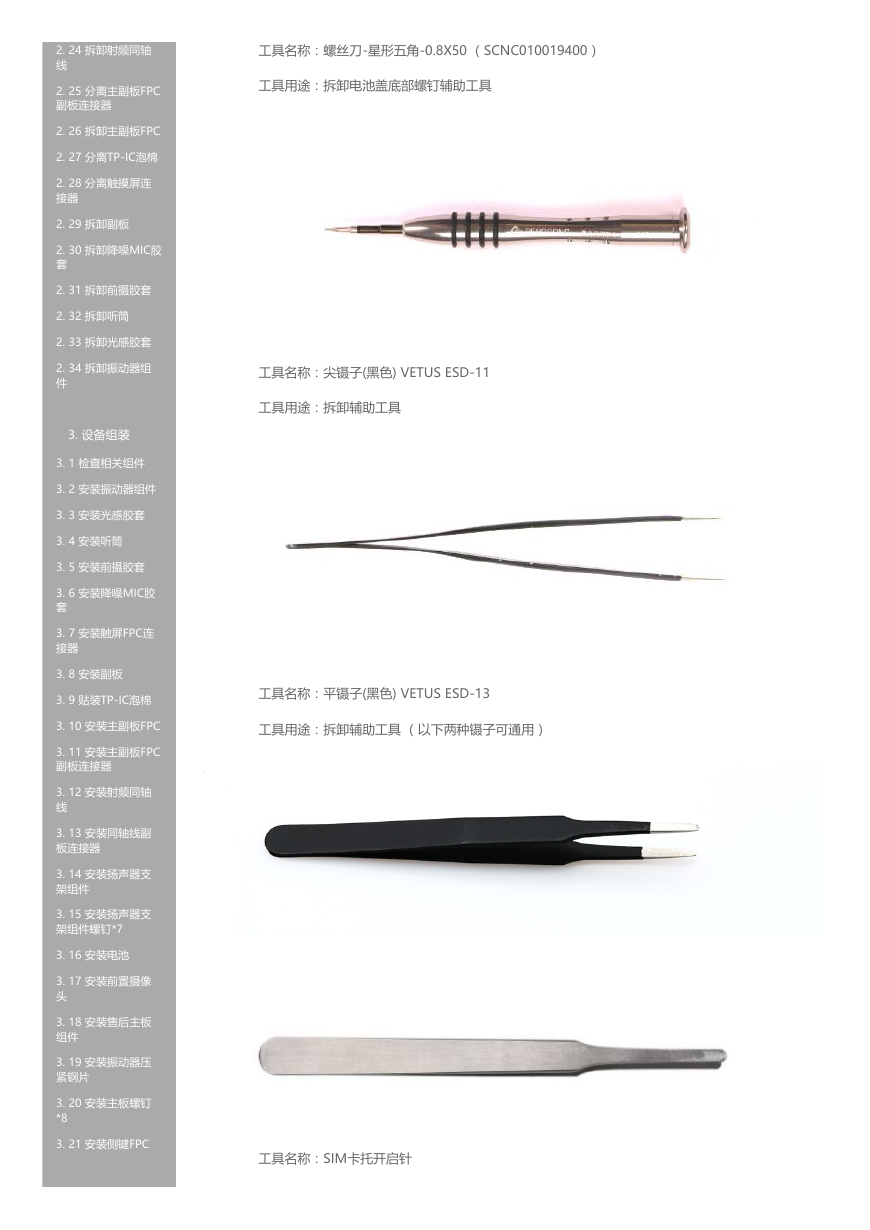

    2. 24 拆卸射频同轴 线 2. 25 分离主副板FPC 副板连接器 2. 26 拆卸主副板FPC 2. 27 分离TP-IC泡棉 2. 28 分离触摸屏连 接器 2. 29 拆卸副板 2. 30 拆卸降噪MIC胶 套 2. 31 拆卸前摄胶套 2. 32 拆卸听筒 2. 33 拆卸光感胶套 2. 34 拆卸振动器组 件   3. 设备组装 3. 1 检查相关组件 3. 2 安装振动器组件 3. 3 安装光感胶套 3. 4 安装听筒 3. 5 安装前摄胶套 3. 6 安装降噪MIC胶 套 3. 7 安装触屏FPC连 接器 3. 8 安装副板 3. 9 贴装TP-IC泡棉 3. 10 安装主副板FPC 3. 11 安装主副板FPC 副板连接器 3. 12 安装射频同轴 线 3. 13 安装同轴线副 板连接器 3. 14 安装扬声器支 架组件 3. 15 安装扬声器支 架组件螺钉*7 3. 16 安装电池 3. 17 安装前置摄像 头 3. 18 安装售后主板 组件 3. 19 安装振动器压 紧钢片 3. 20 安装主板螺钉 *8 3. 21 安装侧键FPC 工具名称：螺丝刀-星形五角-0.8X50 （SCNC010019400） 工具用途：拆卸电池盖底部螺钉辅助工具 工具名称：尖镊子(黑色) VETUS ESD-11 工具用途：拆卸辅助工具 工具名称：平镊子(黑色) VETUS ESD-13 工具用途：拆卸辅助工具 （以下两种镊子可通用） 　　 工具名称：SIM卡托开启针 工具用途：开启SIM卡托

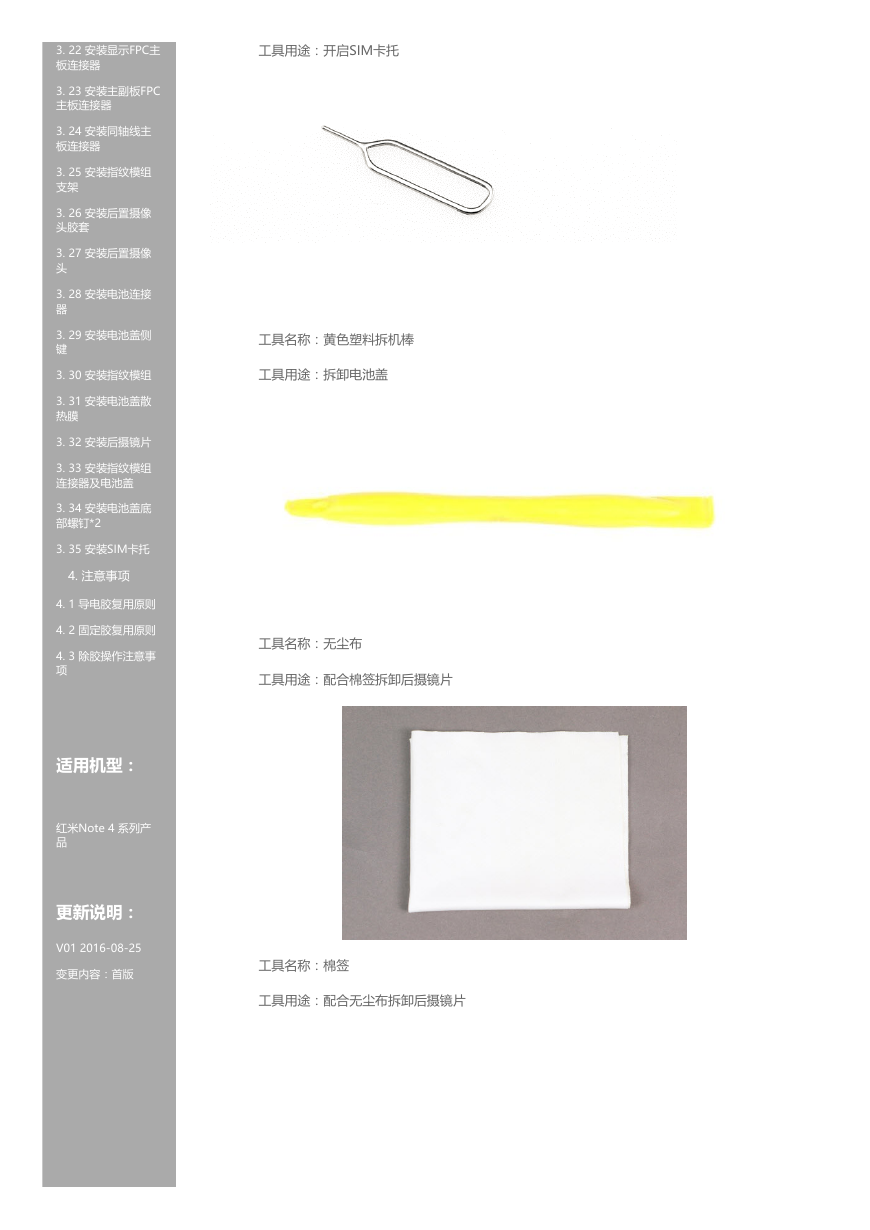

    工具用途：开启SIM卡托 工具名称：黄色塑料拆机棒 工具用途：拆卸电池盖 工具名称：无尘布 工具用途：配合棉签拆卸后摄镜片 工具名称：棉签 工具用途：配合无尘布拆卸后摄镜片 3. 22 安装显示FPC主 板连接器 3. 23 安装主副板FPC 主板连接器 3. 24 安装同轴线主 板连接器 3. 25 安装指纹模组 支架 3. 26 安装后置摄像 头胶套 3. 27 安装后置摄像 头 3. 28 安装电池连接 器 3. 29 安装电池盖侧 键 3. 30 安装指纹模组 3. 31 安装电池盖散 热膜 3. 32 安装后摄镜片 3. 33 安装指纹模组 连接器及电池盖 3. 34 安装电池盖底 部螺钉*2 3. 35 安装SIM卡托 4. 注意事项 4. 1 导电胶复用原则 4. 2 固定胶复用原则 4. 3 除胶操作注意事 项     适用机型：   红米Note 4 系列产 品   更新说明： V01 2016-08-25 变更内容：首版

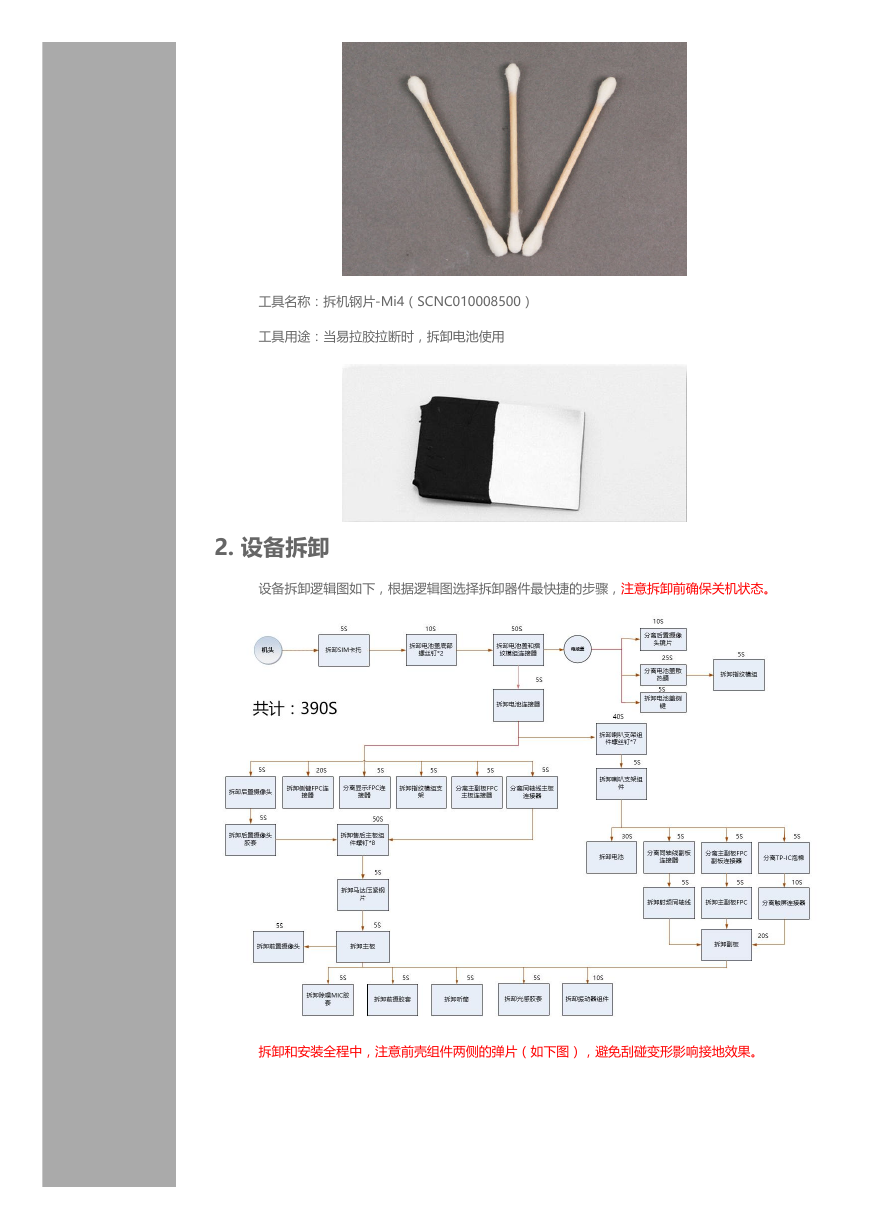

      工具名称：拆机钢片-Mi4（SCNC010008500） 工具用途：当易拉胶拉断时，拆卸电池使用 2. 设备拆卸 设备拆卸逻辑图如下，根据逻辑图选择拆卸器件最快捷的步骤，注意拆卸前确保关机状态。 拆卸和安装全程中，注意前壳组件两侧的弹片（如下图），避免刮碰变形影响接地效果。

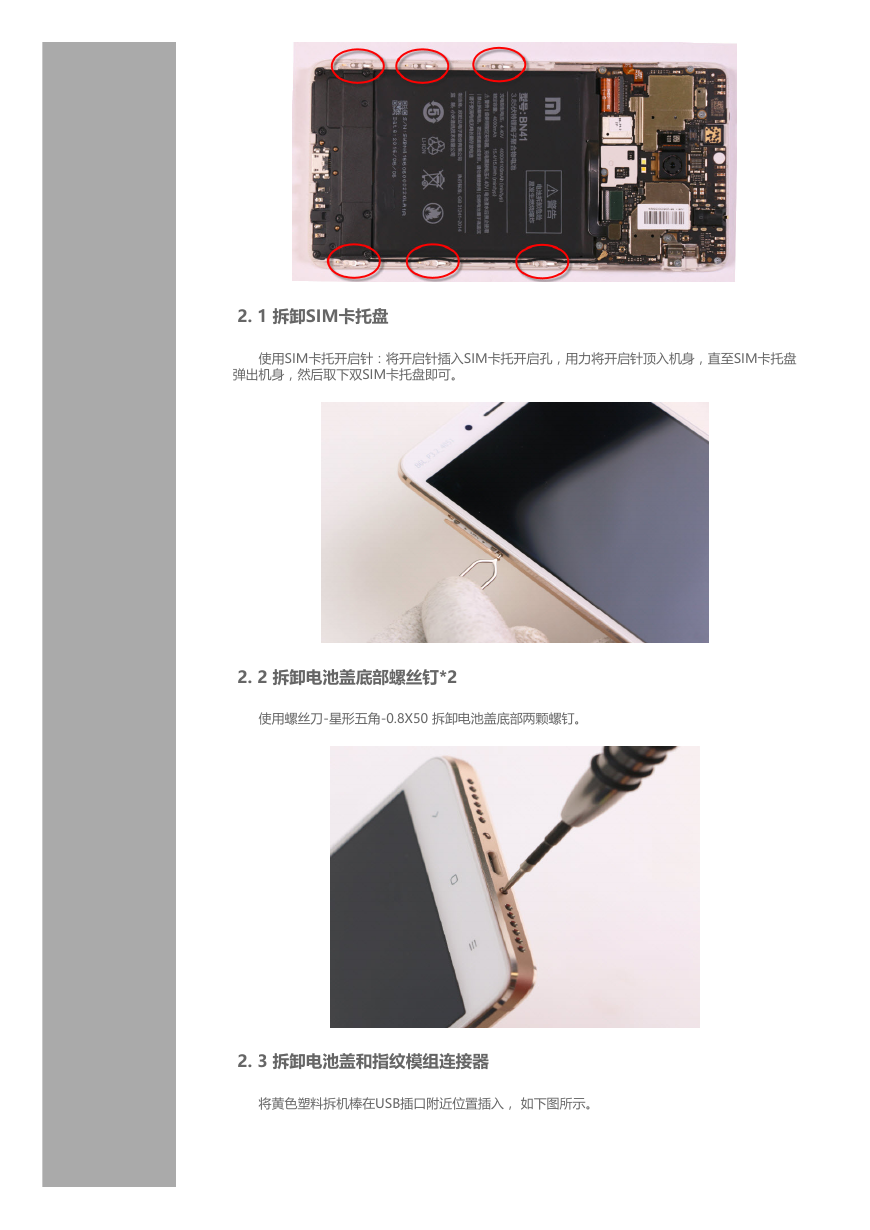

    2. 1 拆卸SIM卡托盘 使用SIM卡托开启针：将开启针插入SIM卡托开启孔，用力将开启针顶入机身，直至SIM卡托盘 弹出机身，然后取下双SIM卡托盘即可。 2. 2 拆卸电池盖底部螺丝钉*2 使用螺丝刀-星形五角-0.8X50 拆卸电池盖底部两颗螺钉。 2. 3 拆卸电池盖和指纹模组连接器 将黄色塑料拆机棒在USB插口附近位置插入， 如下图所示。

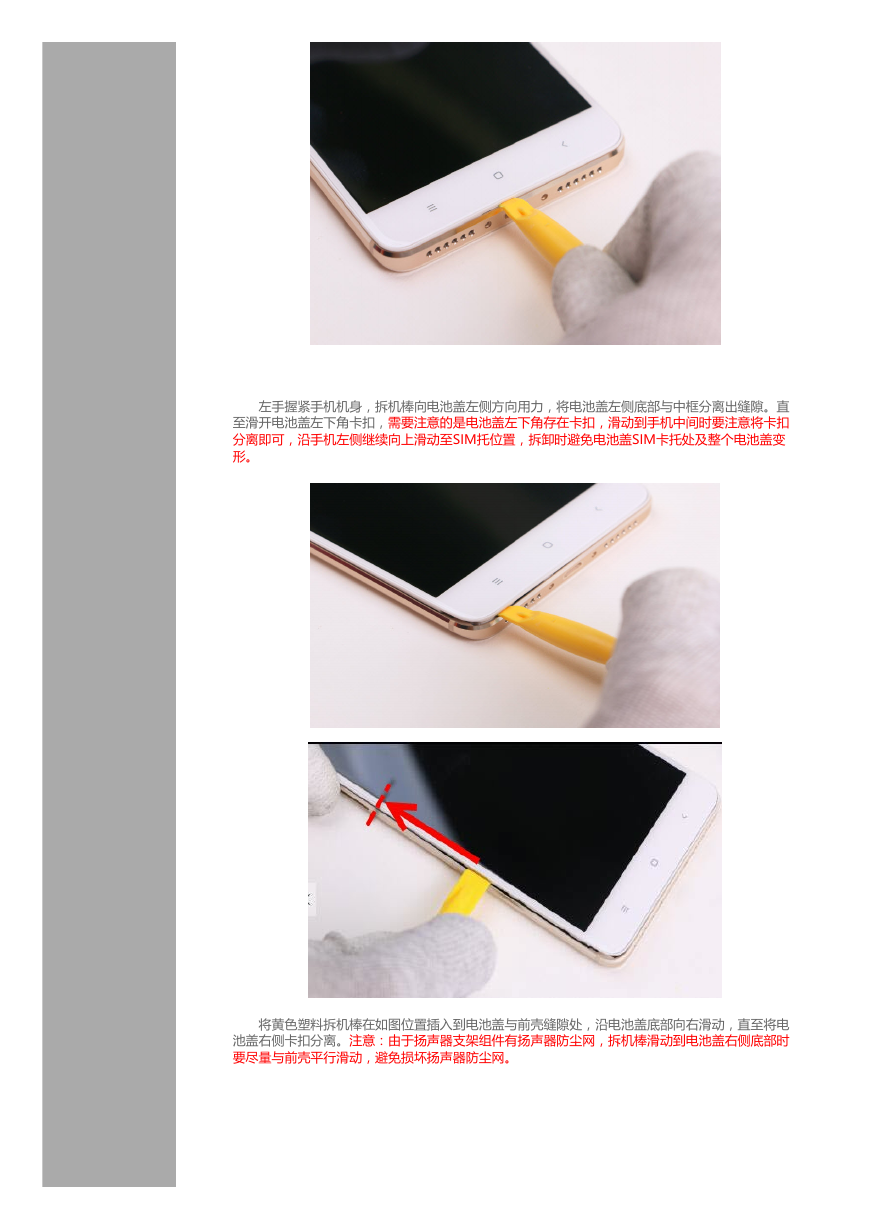

      左手握紧手机机身，拆机棒向电池盖左侧方向用力，将电池盖左侧底部与中框分离出缝隙。直 至滑开电池盖左下角卡扣，需要注意的是电池盖左下角存在卡扣，滑动到手机中间时要注意将卡扣 分离即可，沿手机左侧继续向上滑动至SIM托位置，拆卸时避免电池盖SIM卡托处及整个电池盖变 形。 将黄色塑料拆机棒在如图位置插入到电池盖与前壳缝隙处，沿电池盖底部向右滑动，直至将电 池盖右侧卡扣分离。注意：由于扬声器支架组件有扬声器防尘网，拆机棒滑动到电池盖右侧底部时 要尽量与前壳平行滑动，避免损坏扬声器防尘网。

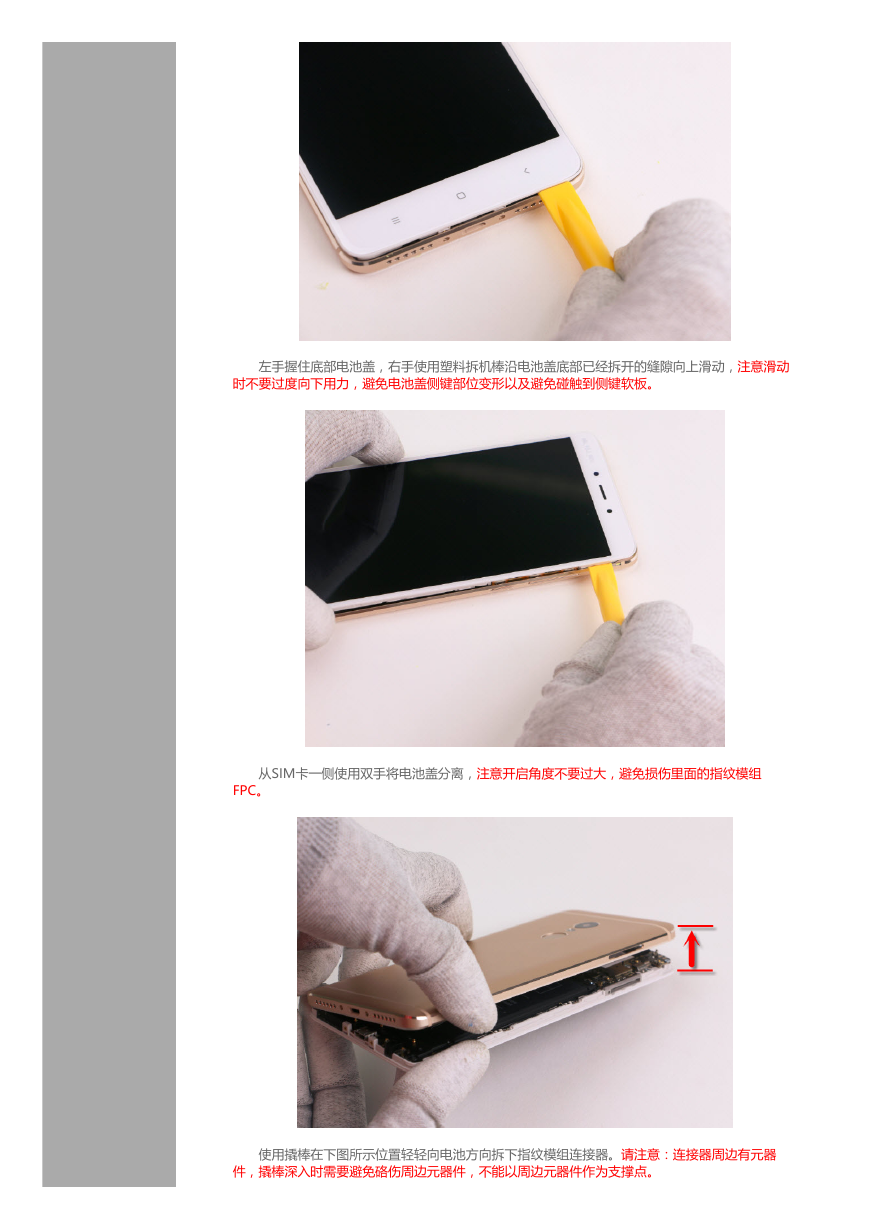

    左手握住底部电池盖，右手使用塑料拆机棒沿电池盖底部已经拆开的缝隙向上滑动，注意滑动 时不要过度向下用力，避免电池盖侧键部位变形以及避免碰触到侧键软板。 从SIM卡一侧使用双手将电池盖分离，注意开启角度不要过大，避免损伤里面的指纹模组 FPC。 使用撬棒在下图所示位置轻轻向电池方向拆下指纹模组连接器。请注意：连接器周边有元器 件，撬棒深入时需要避免硌伤周边元器件，不能以周边元器件作为支撑点。

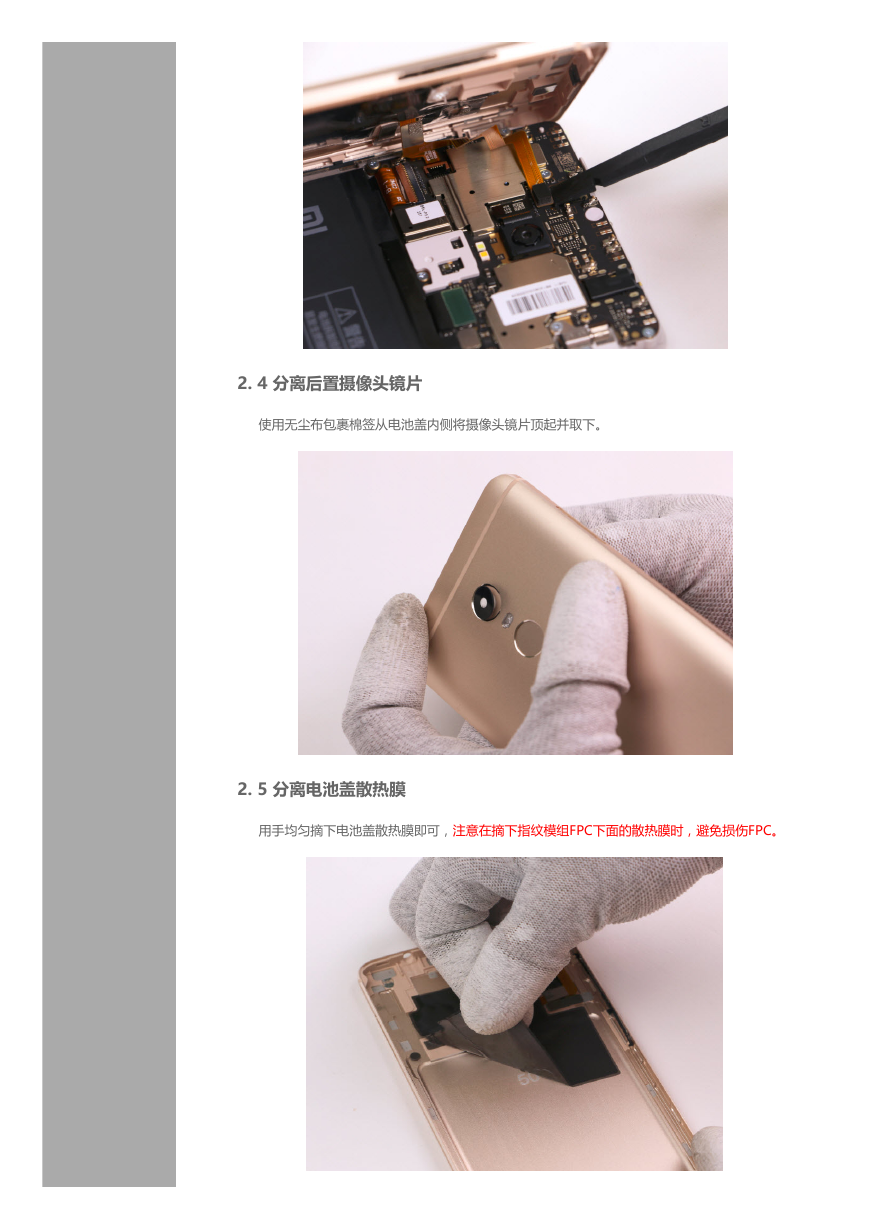

    2. 4 分离后置摄像头镜片 使用无尘布包裹棉签从电池盖内侧将摄像头镜片顶起并取下。 2. 5 分离电池盖散热膜 用手均匀摘下电池盖散热膜即可，注意在摘下指纹模组FPC下面的散热膜时，避免损伤FPC。
