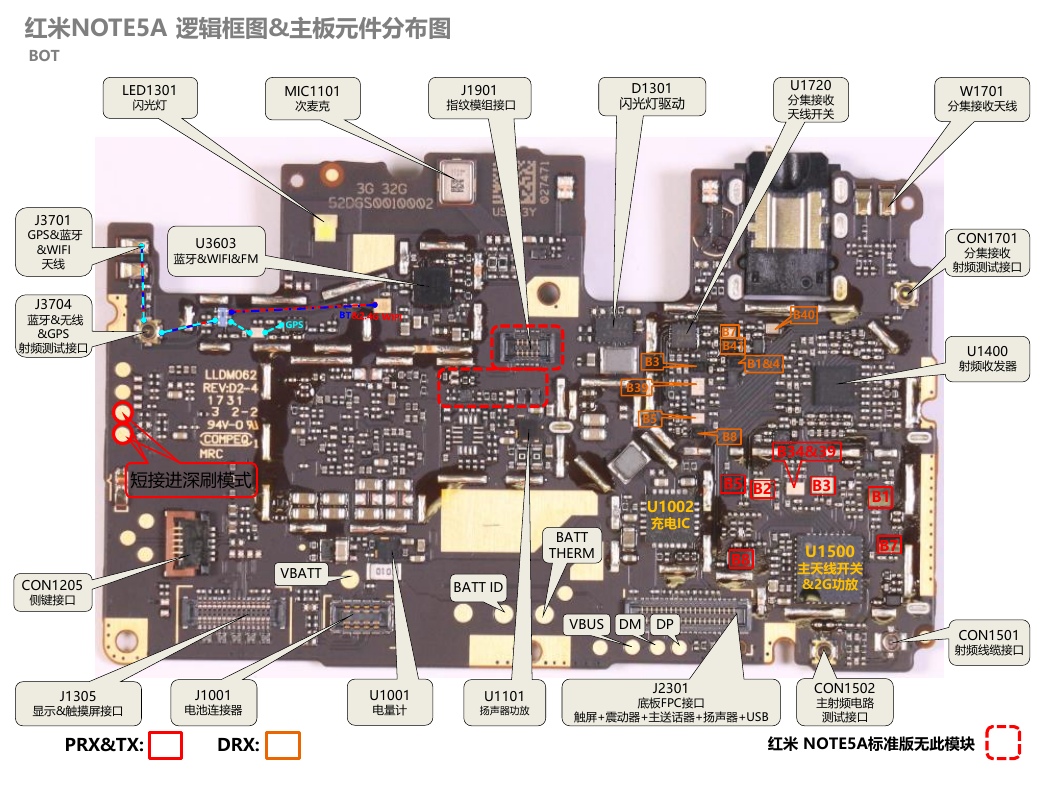

红米NOTE5A 逻辑框图&主板元件分布图CON1205侧键接口J1901指纹模组接口U1400射频收发器CON1501射频线缆接口J1001电池连接器CON1701分集接收射频测试接口J2301底板FPC接口触屏+震动器+主送话器+扬声器+USBJ1305显示&触摸屏接口MIC1101次麦克BOT短接进深刷模式B7B34&39B5B2B41B40PRX&TX:DRX:LED1301闪光灯U1101扬声器功放U1720分集接收天线开关U1500主天线开关&2G功放J3704蓝牙&无线&GPS射频测试接口B3B1&4B5B7B1B3B39GPSD1301闪光灯驱动J3701GPS&蓝牙&WIFI 天线红米NOTE5A标准版无此模块W1701分集接收天线CON1502主射频电路测试接口U1002充电ICU1001电量计U3603蓝牙&WIFI&FMB8B8DPDMVBUSBATT IDBATT THERMVBATT

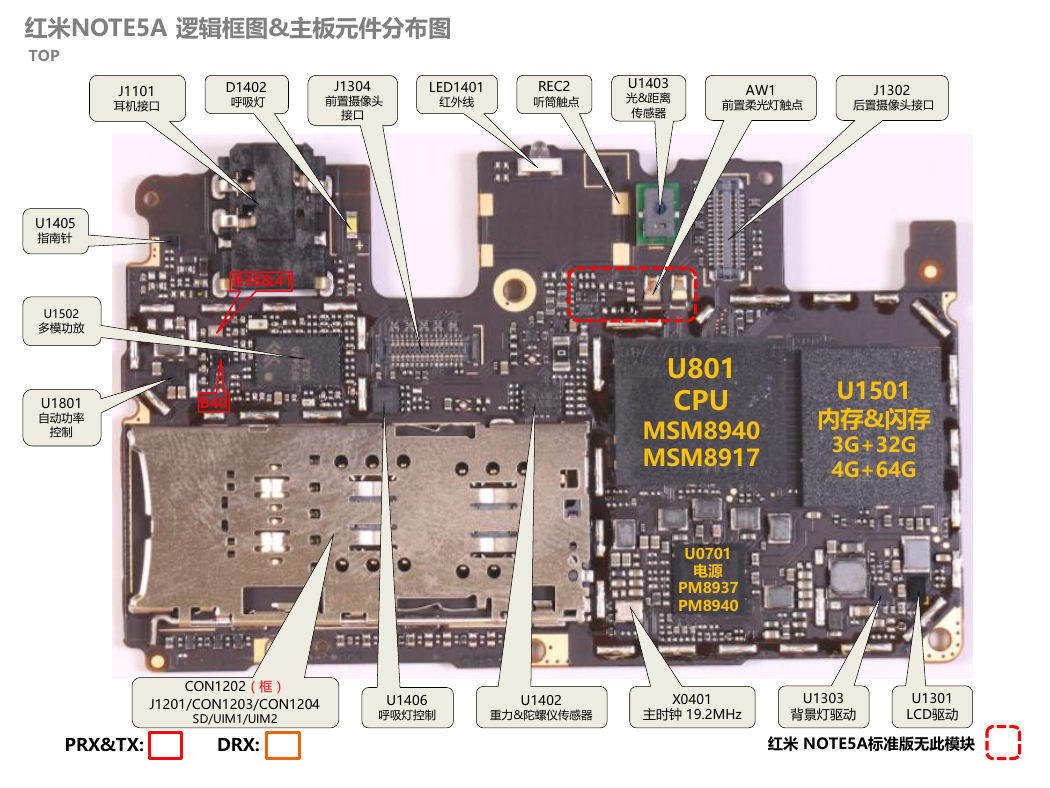

红米NOTE5A 逻辑框图&主板元件分布图LED1401红外线D1402呼吸灯CON1202（框）J1201/CON1203/CON1204SD/UIM1/UIM2REC2听筒触点TOPU801CPUMSM8940MSM8917U0701电源PM8937PM8940U1501内存&闪存3G+32G4G+64GX0401主时钟19.2MHzJ1304前置摄像头接口U1403光&距离传感器J1101耳机接口U1502多模功放B40B38&41U1405指南针J1302后置摄像头接口U1402重力&陀螺仪传感器U1406呼吸灯控制U1301LCD驱动AW1前置柔光灯触点U1801自动功率控制PRX&TX:DRX:红米NOTE5A标准版无此模块U1303背景灯驱动

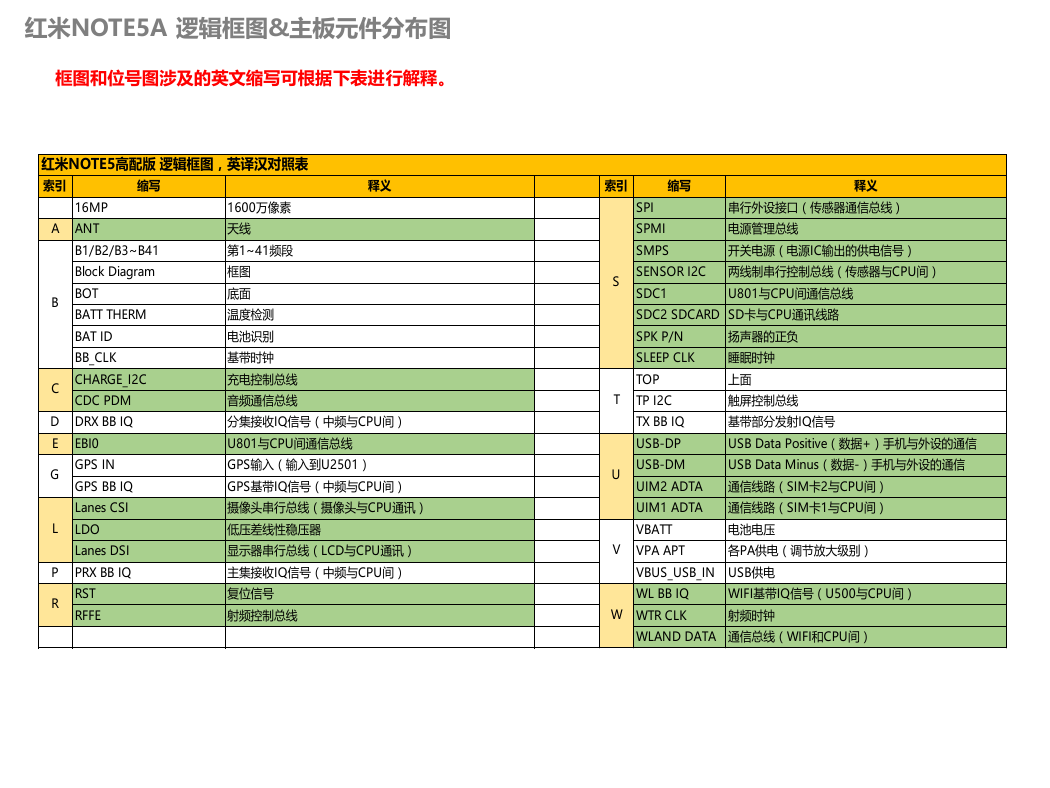

红米NOTE5A 逻辑框图&主板元件分布图框图和位号图涉及的英文缩写可根据下表进行解释。索引缩写释义索引缩写释义16MP1600万像素SPI串行外设接口（传感器通信总线）AANT天线SPMI电源管理总线B1/B2/B3~B41第1~41频段SMPS开关电源（电源IC输出的供电信号）Block Diagram框图SENSOR I2C两线制串行控制总线（传感器与CPU间）BOT底面SDC1U801与CPU间通信总线BATT THERM温度检测SDC2 SDCARDSD卡与CPU通讯线路BAT ID电池识别SPK P/N扬声器的正负BB_CLK基带时钟SLEEP CLK睡眠时钟CHARGE_I2C充电控制总线TOP上面CDC PDM音频通信总线TP I2C触屏控制总线DDRX BB IQ分集接收IQ信号（中频与CPU间）TX BB IQ基带部分发射IQ信号EEBI0U801与CPU间通信总线USB-DPUSB Data Positive（数据+）手机与外设的通信GPS INGPS输入（输入到U2501）USB-DMUSB Data Minus（数据-）手机与外设的通信GPS BB IQGPS基带IQ信号（中频与CPU间）UIM2 ADTA通信线路（SIM卡2与CPU间）Lanes CSI摄像头串行总线（摄像头与CPU通讯）UIM1 ADTA通信线路（SIM卡1与CPU间）LDO低压差线性稳压器VBATT电池电压Lanes DSI显示器串行总线（LCD与CPU通讯）VPA APT各PA供电（调节放大级别）PPRX BB IQ主集接收IQ信号（中频与CPU间）VBUS_USB_INUSB供电RST复位信号WL BB IQWIFI基带IQ信号（U500与CPU间）RFFE射频控制总线WTR CLK射频时钟WLAND DATA通信总线（WIFI和CPU间）CWB红米NOTE5高配版 逻辑框图，英译汉对照表SGLRTUV
