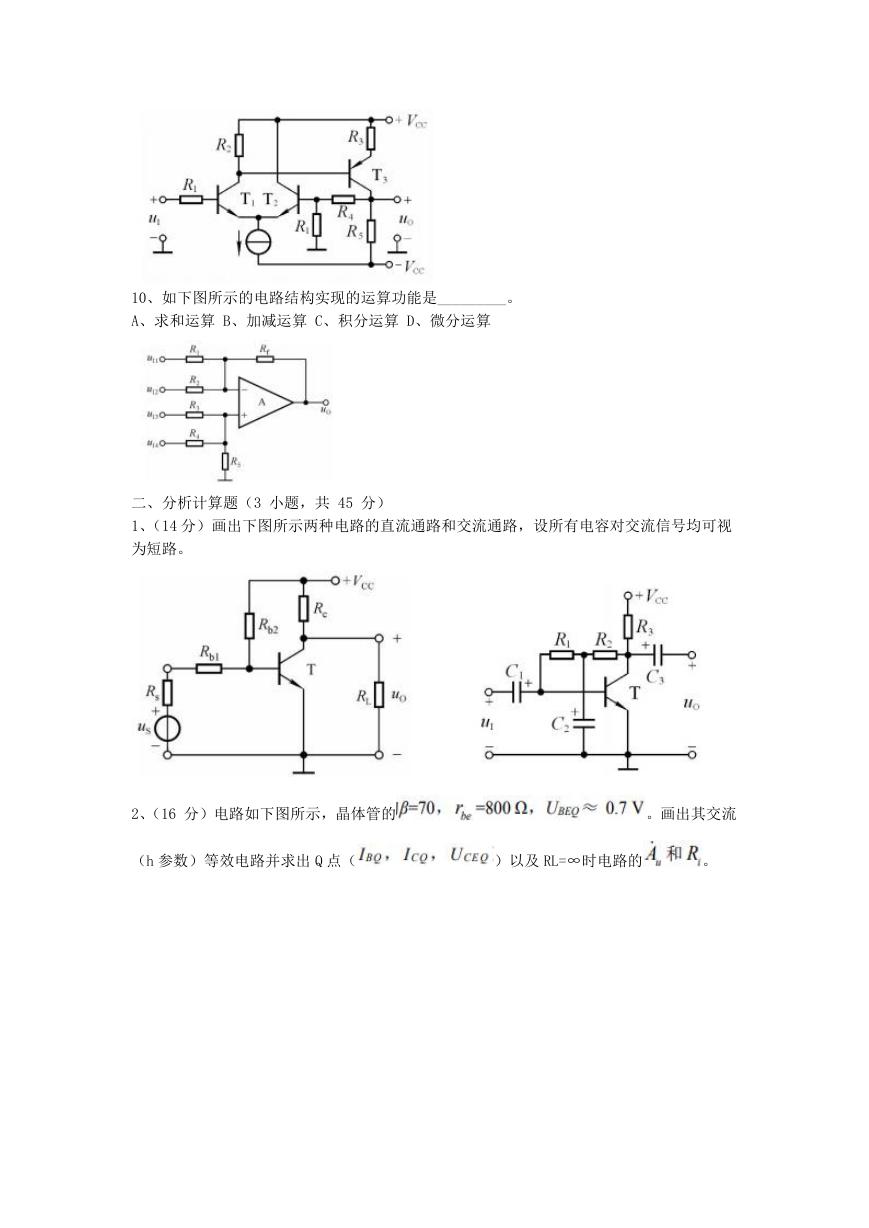

2016 年浙江宁波大学电子线路基础考研真题模拟电子技术部分（75 分）一、选择题（共 30 分，每空 3 分） 1、当温度升高时，二极管的反向饱和电流将_________。 A、增大 B、不变 C、减小 2、由于晶体管的静态工作点设置的过低使得输出信号失真称为_________。 A、交越失真 B、截止失真 C、饱和失真 3、处于放大状态的 PNP 型晶体管，各电极的电位关系是_________。 A、VB > VC > VE B、VE > VB > VC C、VC > VB > VE D、VC > VE > VB 4、在直接耦合放大电路中，抑制温度漂移的方法有引入直流负反馈，温度补偿以及采用 _________。 A、基本放大电路 B、反馈放大电路 C、差分放大电路 D、功率放大电路 5、如下图所示两级放大电路的 T1 和 T2 管分别组成哪种基本接法的放大电路_________。 A、共射，共射 B、共射，共基 C、共射，共集 D、共集，共基 6、集成运放主要由四部分组成，其中用于设置各级放大电路的静态工作点的是：_________。 A、输入级 B、中间级 C、输出级 D、偏置电路 7、放大电路放大倍数低频截止频率主要决定于_________。 A、晶体管级间电容和分布电容 B、输出级耦合电容和旁路电容 C、晶体管的共射电流放大倍数 D、放大电路的静态工作点 8、如下图所示的反馈放大电路中采用了哪种类型的反馈_________。 A、电压串联负反馈 B、电流并联负反馈 C、电流串联负反馈 D、电压并联负反馈 9、如下图所示电路在深度负反馈条件下的电压放大倍数为_________。 A、1+R4/R1 B、R1/(R1+R4) C、R4/R1 D、R1/R4

10、如下图所示的电路结构实现的运算功能是_________。 A、求和运算 B、加减运算 C、积分运算 D、微分运算二、分析计算题（3 小题，共 45 分） 1、（14 分）画出下图所示两种电路的直流通路和交流通路，设所有电容对交流信号均可视为短路。 2、（16 分）电路如下图所示，晶体管的。画出其交流（h 参数）等效电路并求出 Q 点（）以及 RL=∞时电路的。

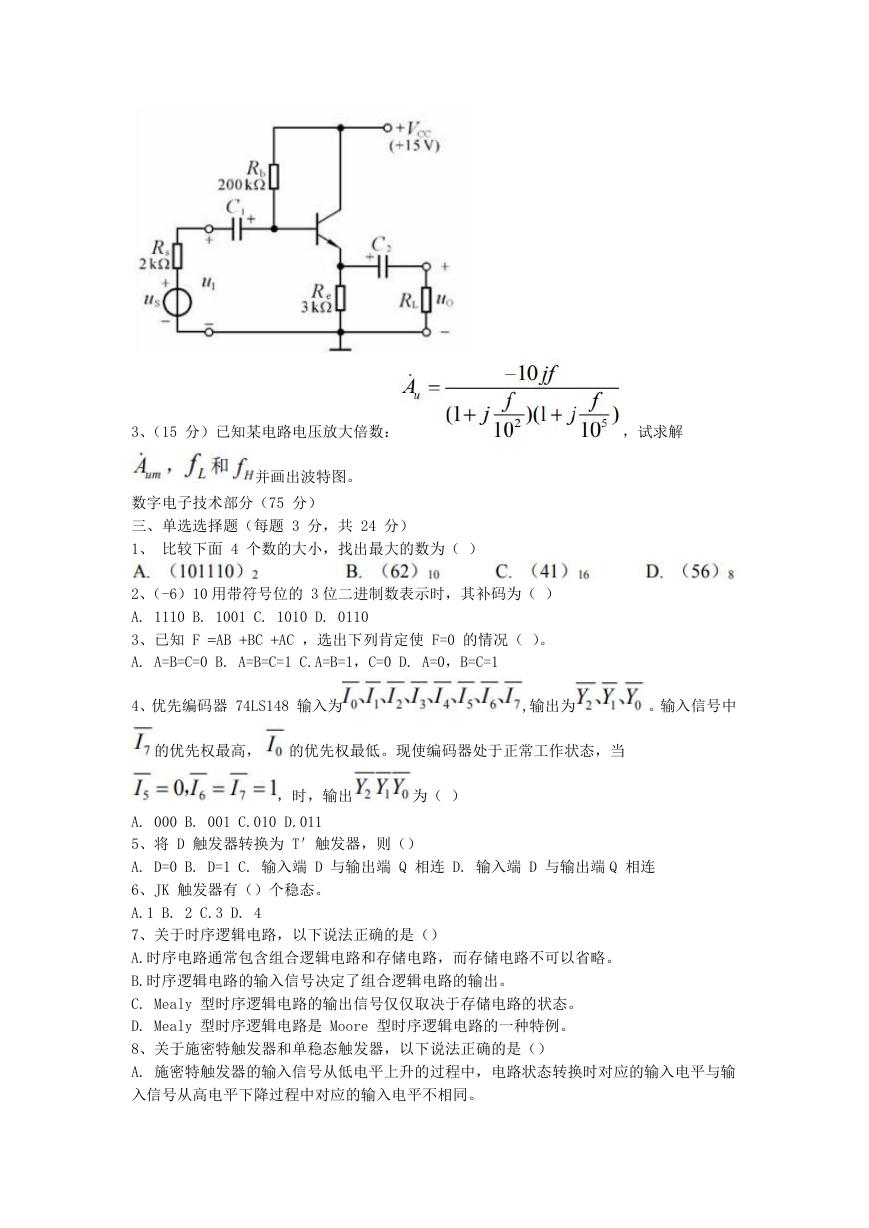

3、（15 分）已知某电路电压放大倍数：，试求解并画出波特图。数字电子技术部分（75 分）三、单选选择题（每题 3 分，共 24 分） 1、比较下面 4 个数的大小，找出最大的数为（） 2、（-6）10 用带符号位的 3 位二进制数表示时，其补码为（） A. 1110 B. 1001 C. 1010 D. 0110 3、已知 F AB BC AC ，选出下列肯定使 F=0 的情况（）。 A. A=B=C=0 B. A=B=C=1 C.A=B=1，C=0 D. A=0，B=C=1 4、优先编码器 74LS148 输入为 ,输出为。输入信号中的优先权最高，的优先权最低。现使编码器处于正常工作状态，当，时，输出为（） A. 000 B. 001 C.010 D.011 5、将 D 触发器转换为 T＇触发器，则（） A. D=0 B. D=1 C. 输入端 D 与输出端 Q 相连 D. 输入端 D 与输出端 Q 相连 6、JK 触发器有（）个稳态。 A.1 B. 2 C.3 D. 4 7、关于时序逻辑电路，以下说法正确的是（） A.时序电路通常包含组合逻辑电路和存储电路，而存储电路不可以省略。 B.时序逻辑电路的输入信号决定了组合逻辑电路的输出。 C. Mealy 型时序逻辑电路的输出信号仅仅取决于存储电路的状态。 D. Mealy 型时序逻辑电路是 Moore 型时序逻辑电路的一种特例。 8、关于施密特触发器和单稳态触发器，以下说法正确的是（） A. 施密特触发器的输入信号从低电平上升的过程中，电路状态转换时对应的输入电平与输入信号从高电平下降过程中对应的输入电平不相同。

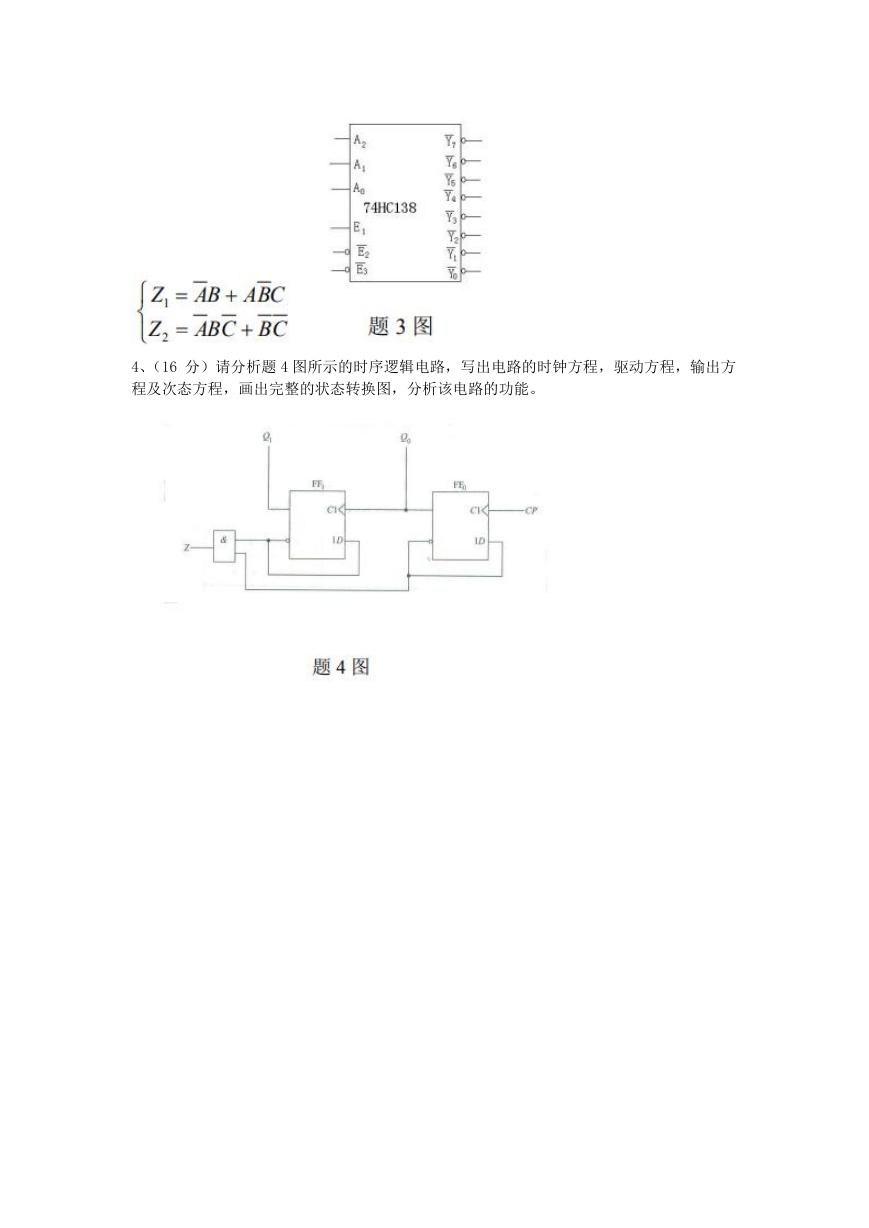

B.在电路状态转换时，通过电路内部的正反馈过程使输出电压波形的边沿变得很宽。 C. 单稳态触发器在外界出发脉冲作用下，能从稳态翻转到暂稳态，在暂稳态维持一段时间后，不能自动返回稳态。 D. 暂稳态维持时间的长短不仅取决于电路本身的参数，还与触发脉冲的宽度和幅度有关。四、根据要求做题：（共 51 分） 1、（15 分）已知输出逻辑函数表达式为。（1）列出其逻辑函数真值表；（2）分析其逻辑功能。（3）如果可以使用与门、或门、非门、与非门、或非门、异或门、同或门来设计电路，请用最少的门电路实现 Y 的逻辑功能。 2、（10 分）如题 2 图（1）边沿 D 的特性方程为，设触发器的初始状态Ｑ＝０。请根据题 2 图（2）画出 Q、端对应的电压波形。 3、（10 分）如题 3 图是 74HC138 的逻辑框图，只有当分别为 1、0、0 时，译码器才能正常译码。74HC138 的输出逻辑式为：请用该译码器及与非门设计一个多输出的组合逻辑电路，并完成电路的相应布线。输出的逻辑函数表达式为：

4、（16 分）请分析题 4 图所示的时序逻辑电路，写出电路的时钟方程，驱动方程，输出方程及次态方程，画出完整的状态转换图，分析该电路的功能。
