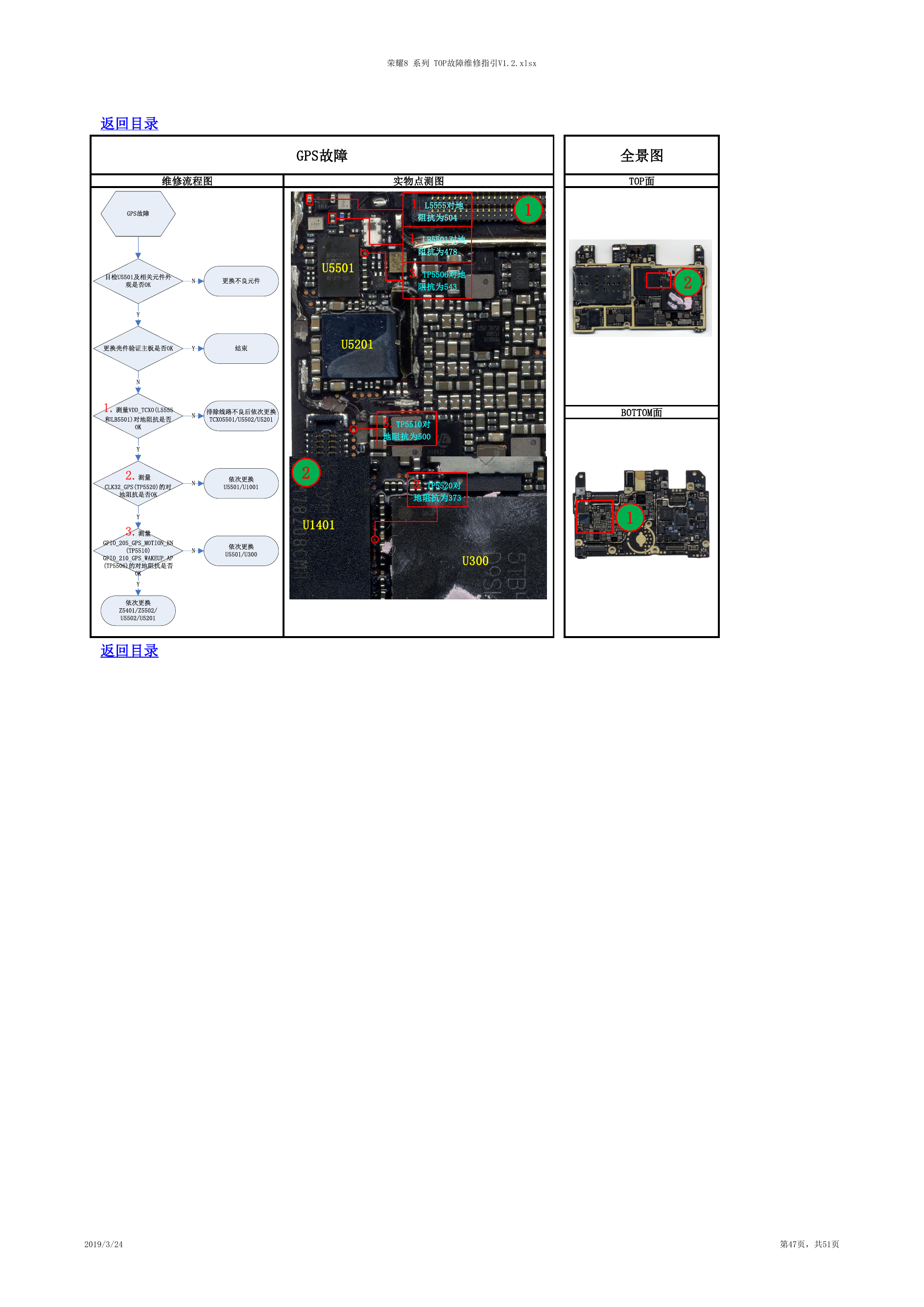

荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 GPS故障 维修流程图 实物点测图 全景图 TOP面 1 1.L5555对地 阻抗为504 1.LB5501对地 阻抗为478 3.TP5506对地 阻抗为543 2 U5501 U5201 2 U1401 3.TP5510对 地阻抗为500 2.TP5520对 地阻抗为373 U300 BOTTOM面 1 返回目录 2019/3/24 第47页，共51页 GPS故障目检U5501及相关元件外观是否OK更换不良元件NYYNNY更换壳件验证主板是否OK1.测量VDD_TCXO(L5555和LB5501)对地阻抗是否OK结束排除线路不良后依次更换TCXO5501/U5502/U52012.测量CLK32_GPS(TP5520)的对地阻抗是否OKN依次更换U5501/U1001Y3.测量GPIO_205_GPS_MOTION_EN(TP5510)GPIO_210_GPS_WAKEUP_AP(TP5506)的对地阻抗是否OK依次更换U5501/U300依次更换Z5401/Z5502/U5502/U5201YN
