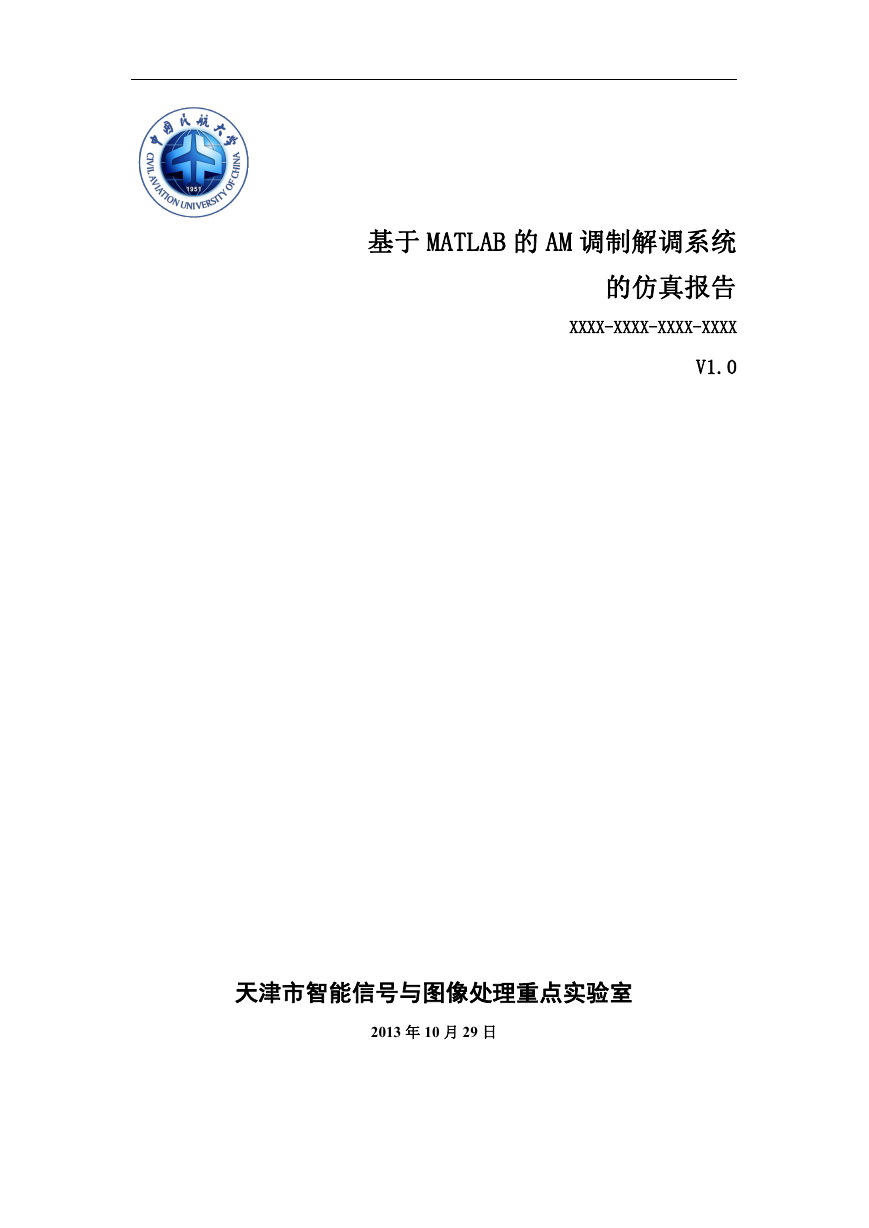

基于 MATLAB 的 AM 调制解调系统的仿真报告 XXXX-XXXX-XXXX-XXXX V1.0 天津市智能信号与图像处理重点实验室 2013 年 10 月 29 日

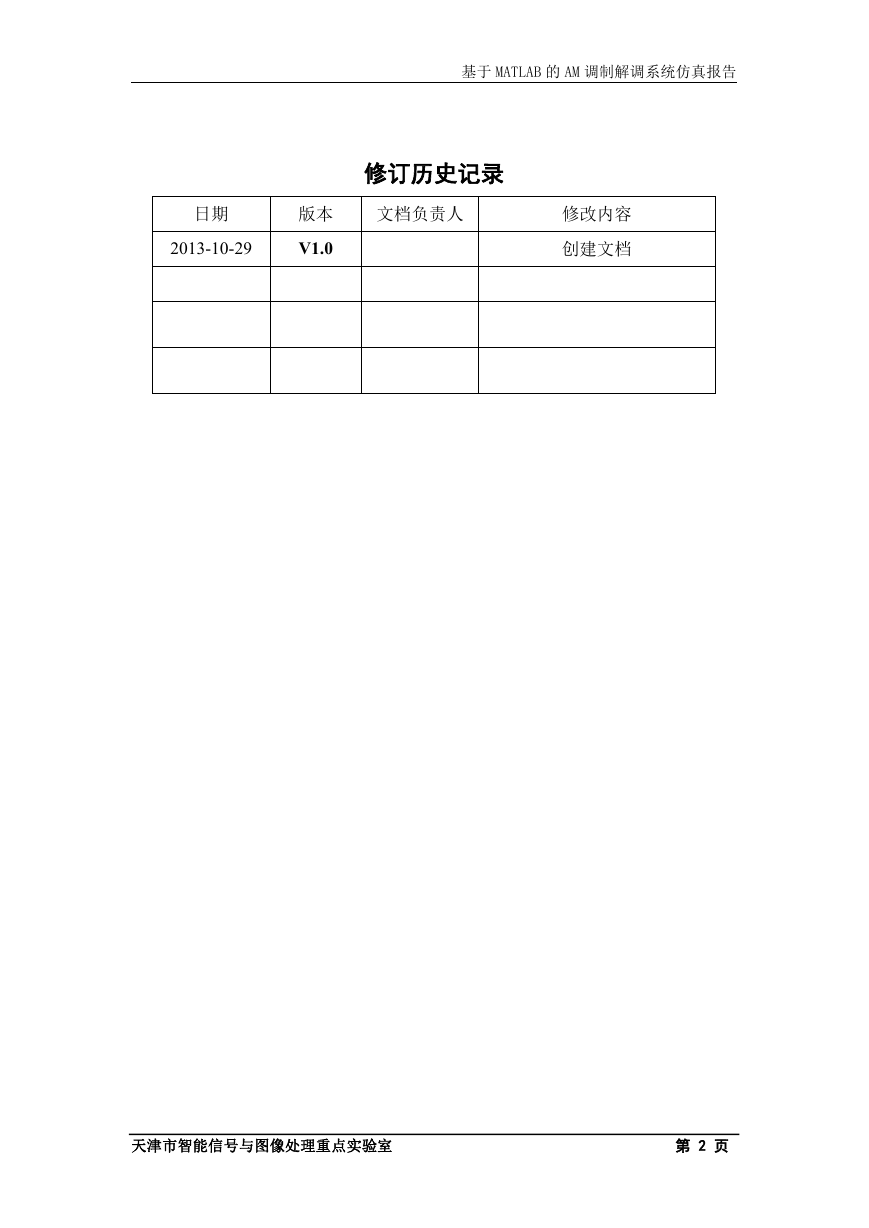

基于 MATLAB 的 AM 调制解调系统仿真报告日期 2013-10-29 版本 V1.0 修订历史记录文档负责人修改内容创建文档天津市智能信号与图像处理重点实验室第 2 页

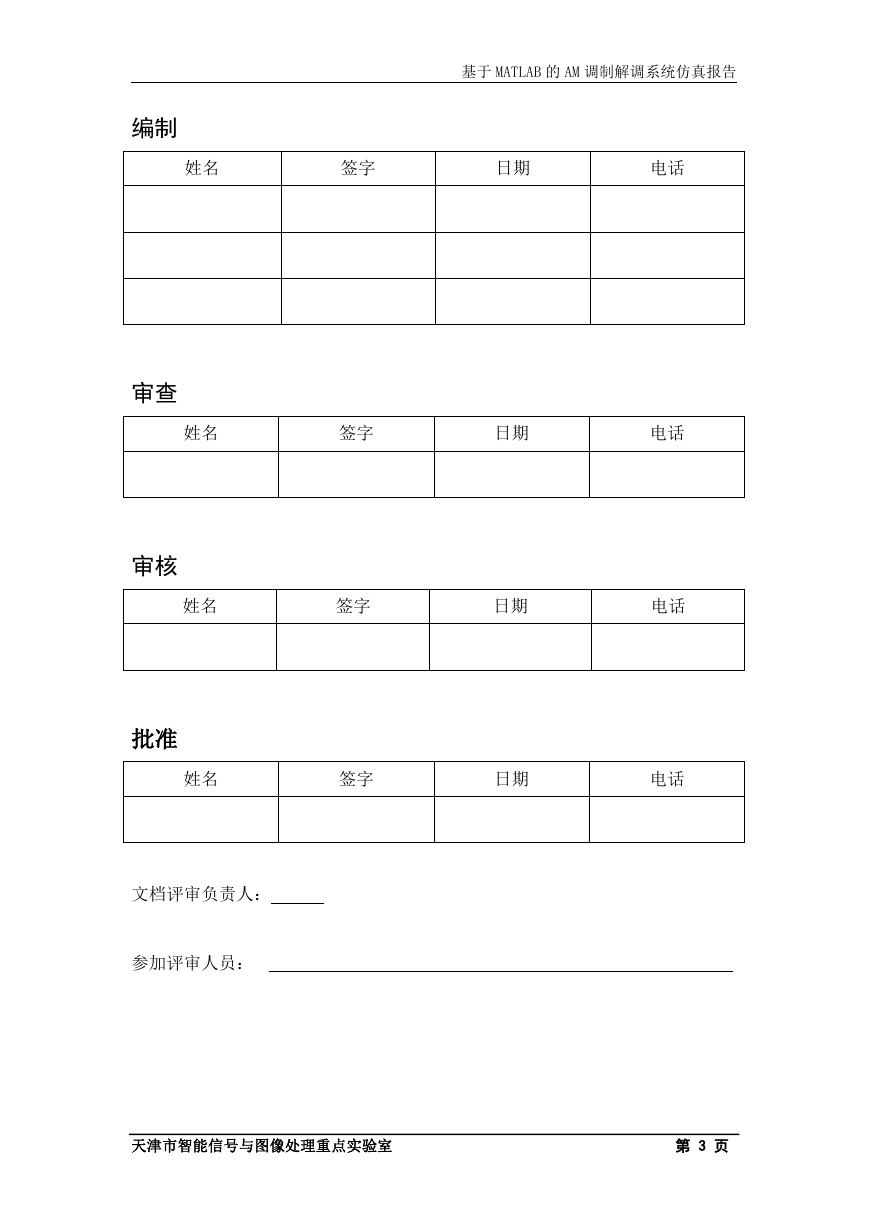

编制审查审核批准基于 MATLAB 的 AM 调制解调系统仿真报告姓名签字日期电话姓名签字日期电话姓名签字日期电话姓名签字日期电话文档评审负责人：参加评审人员：天津市智能信号与图像处理重点实验室第 3 页

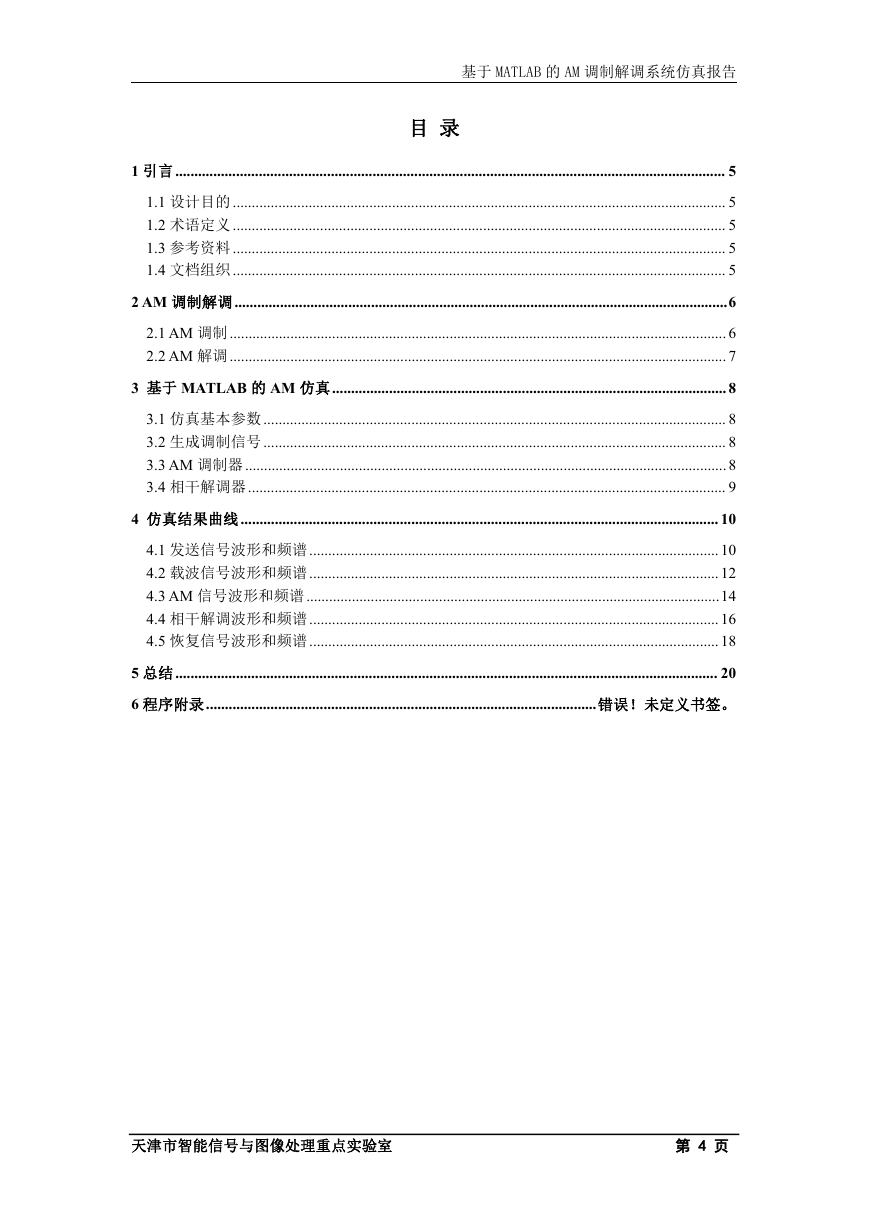

基于 MATLAB 的 AM 调制解调系统仿真报告目录 1 引言................................................................................................................................................. 5 1.1 设计目的 .................................................................................................................................. 5 1.2 术语定义 .................................................................................................................................. 5 1.3 参考资料 .................................................................................................................................. 5 1.4 文档组织 .................................................................................................................................. 5 2 AM 调制解调..................................................................................................................................6 2.1 AM 调制................................................................................................................................... 6 2.2 AM 解调................................................................................................................................... 7 3 基于 MATLAB 的 AM 仿真........................................................................................................8 3.1 仿真基本参数 .......................................................................................................................... 8 3.2 生成调制信号 .......................................................................................................................... 8 3.3 AM 调制器...............................................................................................................................8 3.4 相干解调器.............................................................................................................................. 9 4 仿真结果曲线.............................................................................................................................. 10 4.1 发送信号波形和频谱............................................................................................................ 10 4.2 载波信号波形和频谱............................................................................................................ 12 4.3 AM 信号波形和频谱.............................................................................................................14 4.4 相干解调波形和频谱............................................................................................................ 16 4.5 恢复信号波形和频谱............................................................................................................ 18 5 总结............................................................................................................................................... 20 6 程序附录.......................................................................................................错误！未定义书签。天津市智能信号与图像处理重点实验室第 4 页

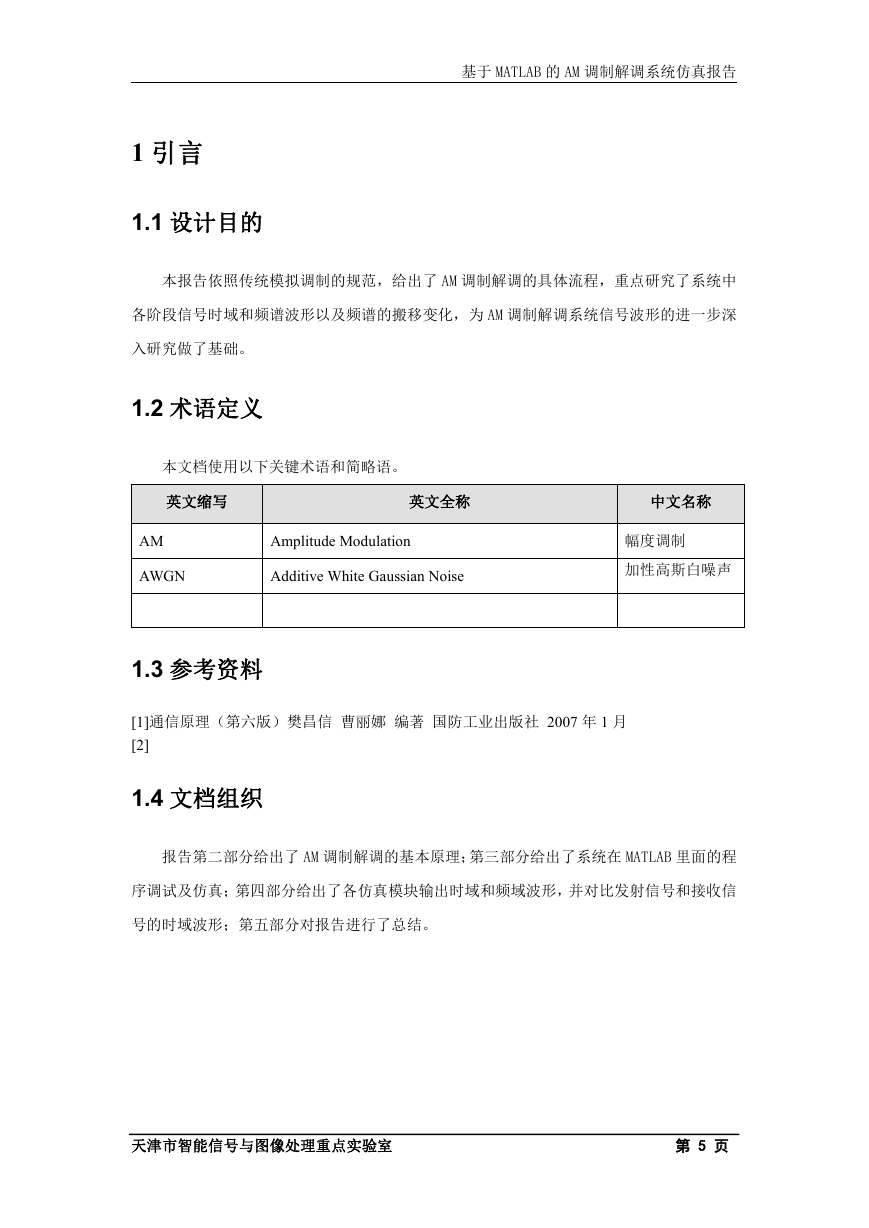

基于 MATLAB 的 AM 调制解调系统仿真报告 1 引言 1.1 设计目的本报告依照传统模拟调制的规范，给出了 AM 调制解调的具体流程，重点研究了系统中各阶段信号时域和频谱波形以及频谱的搬移变化，为 AM 调制解调系统信号波形的进一步深入研究做了基础。 1.2 术语定义本文档使用以下关键术语和简略语。英文缩写英文全称中文名称 AM AWGN Amplitude Modulation Additive White Gaussian Noise 幅度调制加性高斯白噪声 1.3 参考资料 [1]通信原理（第六版）樊昌信曹丽娜编著国防工业出版社 2007 年 1 月 [2] 1.4 文档组织报告第二部分给出了 AM 调制解调的基本原理；第三部分给出了系统在 MATLAB 里面的程序调试及仿真；第四部分给出了各仿真模块输出时域和频域波形，并对比发射信号和接收信号的时域波形；第五部分对报告进行了总结。天津市智能信号与图像处理重点实验室第 5 页

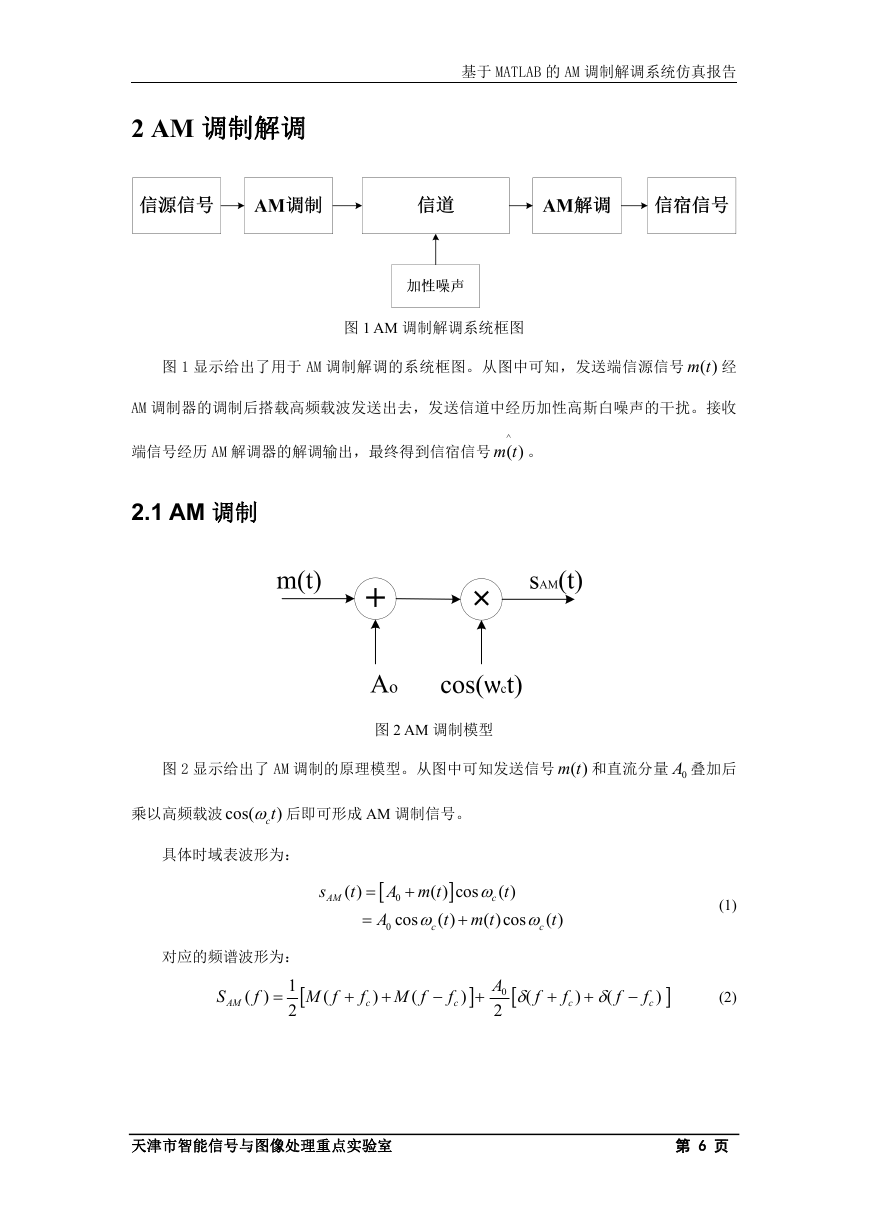

基于 MATLAB 的 AM 调制解调系统仿真报告 2 AM 调制解调图 1 AM 调制解调系统框图图 1 显示给出了用于 AM 调制解调的系统框图。从图中可知，发送端信源信号 ( )m t 经 AM 调制器的调制后搭载高频载波发送出去，发送信道中经历加性高斯白噪声的干扰。接收端信号经历 AM 解调器的解调输出，最终得到信宿信号 ^ ( )m t 。 2.1 AM 调制图 2 AM 调制模型图 2 显示给出了 AM 调制的原理模型。从图中可知发送信号 ( )m t 和直流分量 0A 叠加后乘以高频载波 cos( )ct 后即可形成 AM 调制信号。具体时域表波形为： s AM ( ) t    A m t  0 cos A  0 c  ( ) cos ( ) t  c ( )cos ( ) t m t   c ( ) t ( M f  f c )  ( M f  f c )   A 0 2  (  f  f c )  (  f  f c )  (1) (2)  对应的频谱波形为： 1 2  S AM ( f ) 天津市智能信号与图像处理重点实验室第 6 页

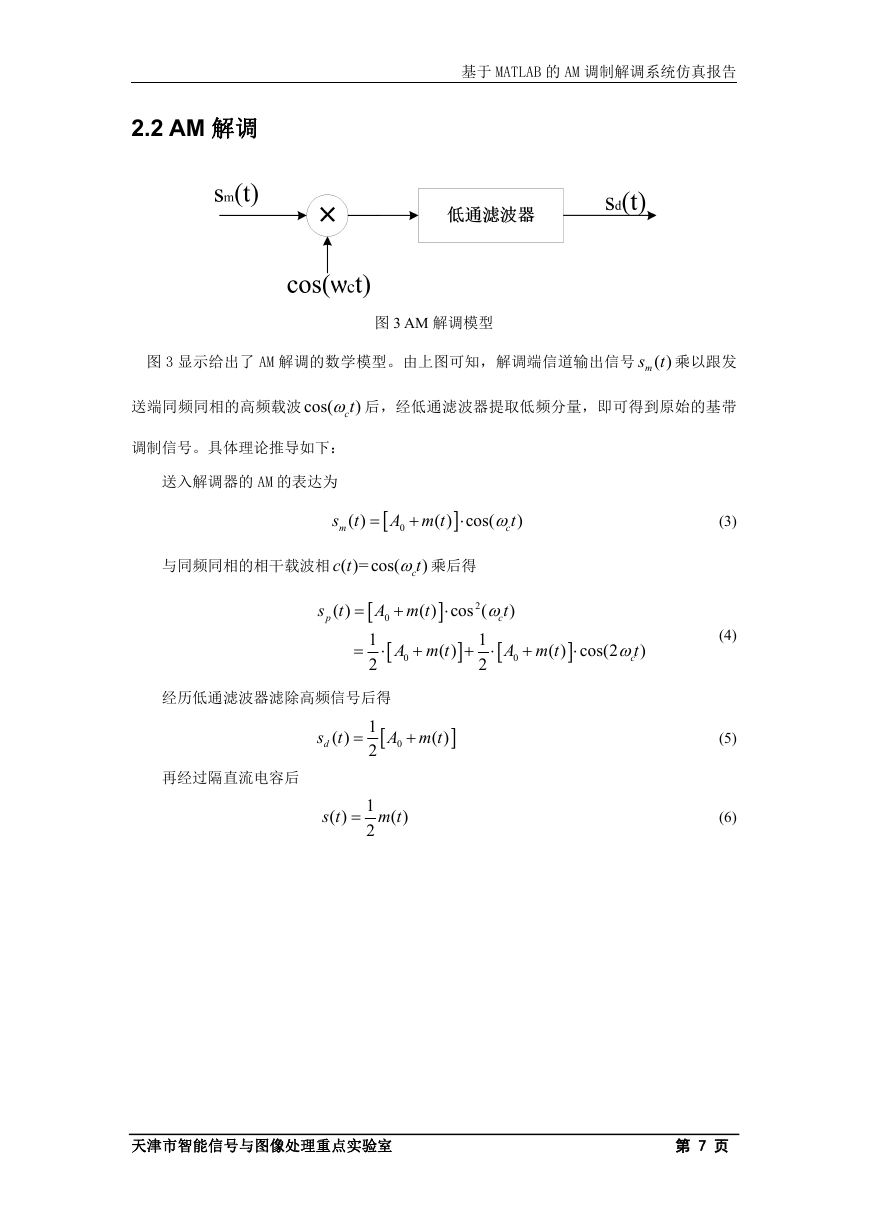

基于 MATLAB 的 AM 调制解调系统仿真报告 2.2 AM 解调图 3 AM 解调模型图 3 显示给出了 AM 解调的数学模型。由上图可知，解调端信道输出信号 ( )ms t 乘以跟发送端同频同相的高频载波 cos( )ct 后，经低通滤波器提取低频分量，即可得到原始的基带调制信号。具体理论推导如下：送入解调器的 AM 的表达为 s m ( ) t   A m t 0  ( ) cos(  t c  ) 与同频同相的相干载波相 ( )= cos( c t t 乘后得 )c s p ( ) t      A m t 0 1    2 2 ( ) cos ( t  c 1    2 ( ) A m t 0   ) A m t 0  ( ) cos(2 t  c   经历低通滤波器滤除高频信号后得再经过隔直流电容后 ds ( ) t   1 2 ( ) A m t 0   ( ) s t  1 2 ( ) m t ) (3) (4) (5) (6) 天津市智能信号与图像处理重点实验室第 7 页

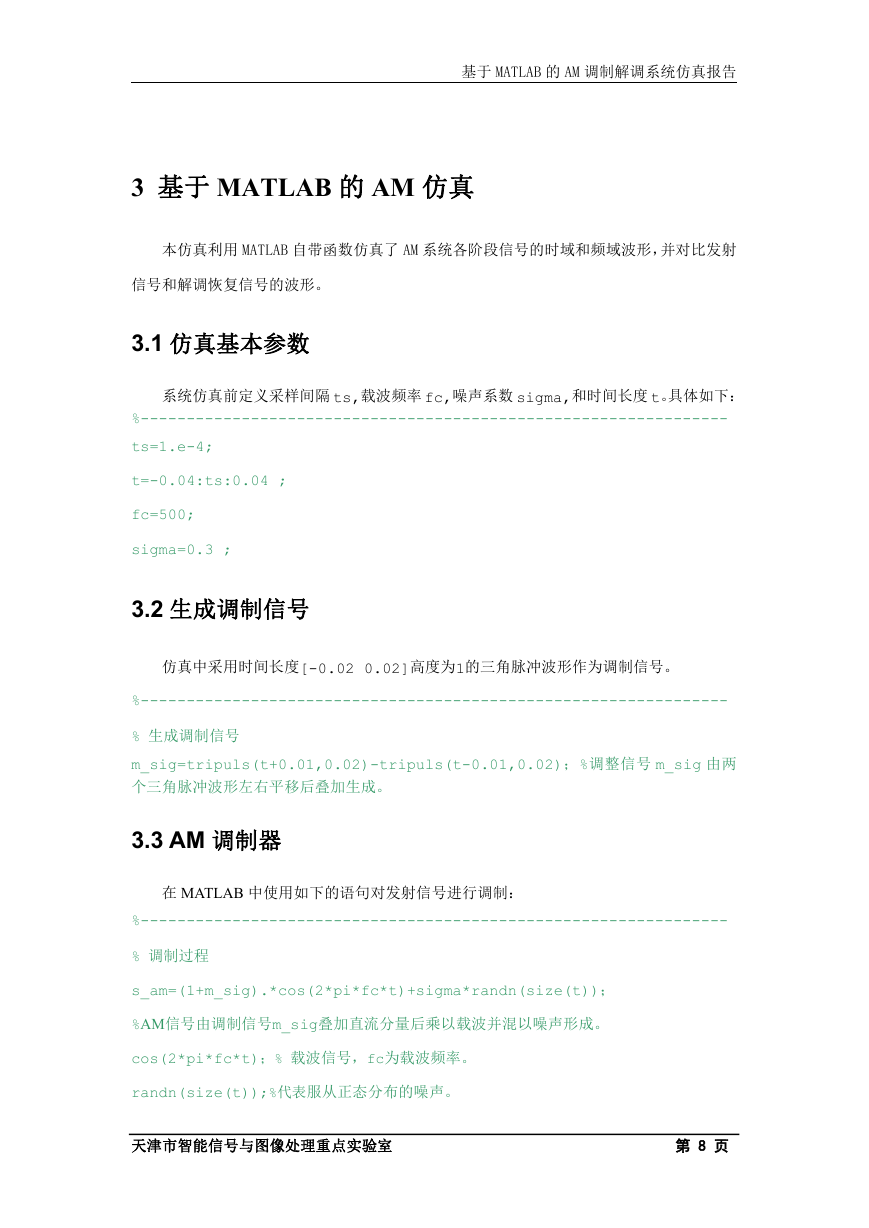

基于 MATLAB 的 AM 调制解调系统仿真报告 3 基于 MATLAB 的 AM 仿真本仿真利用 MATLAB 自带函数仿真了 AM 系统各阶段信号的时域和频域波形，并对比发射信号和解调恢复信号的波形。 3.1 仿真基本参数系统仿真前定义采样间隔 ts,载波频率 fc,噪声系数 sigma,和时间长度 t。具体如下： %---------------------------------------------------------------- ts=1.e-4; t=-0.04:ts:0.04 ; fc=500; sigma=0.3 ; 3.2 生成调制信号仿真中采用时间长度[-0.02 0.02]高度为1的三角脉冲波形作为调制信号。 %---------------------------------------------------------------- % 生成调制信号 m_sig=tripuls(t+0.01,0.02)-tripuls(t-0.01,0.02)；%调整信号 m_sig 由两个三角脉冲波形左右平移后叠加生成。 3.3 AM 调制器在 MATLAB 中使用如下的语句对发射信号进行调制： %---------------------------------------------------------------- % 调制过程 s_am=(1+m_sig).*cos(2*pi*fc*t)+sigma*randn(size(t))； %AM信号由调制信号m_sig叠加直流分量后乘以载波并混以噪声形成。 cos(2*pi*fc*t)；% 载波信号，fc为载波频率。 randn(size(t));%代表服从正态分布的噪声。天津市智能信号与图像处理重点实验室第 8 页
