课程名称：实验名称：班姓学日级：名：号：期：计算机系统结构代码优化实验 09211311 heifrank 2012 年 4 月 21 日

一、实验目的：学习简单编译优化方法，观察采用编译优化方法所带来的性能的提高。二、实验原理：采用静态调度方法重排指令序列，减少相关，优化程序三、实验核心思想通过观察实验二中的代码，我们发现程序中主要的几个 stalls 发生的地方为程序初始化的部分以及进行阶乘计算的过程中。因此我们主要在前一段初始化的代码上实现优化。四、优化程序代码清单及注释说明： ;--------------------------------------------------------------------------------- ;*********** coded by heifrank ************* ;--------------------------------------------------------------------- ;Program begin at symbol ;requires module INPUT ;read two vectors from stdin and calculate the sum ;(type: double,vectorLength 16) ;the result is written to stdout ;--------------------------------------------------------------------- .data VectorLength: Vector1: Vector2: .word16 .word 1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16 .word 1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16 Printf1: Printf2: .asciiz .asciiz "Vector =" " %f" .align2 PrintPrompt: PrintPar: . Result: .wordPrintf1 word Printf2 .space 4 .text main: ;**** Print prompt "Vector =" addi trap addi r14,r0,PrintPrompt 5 r2,r0,0

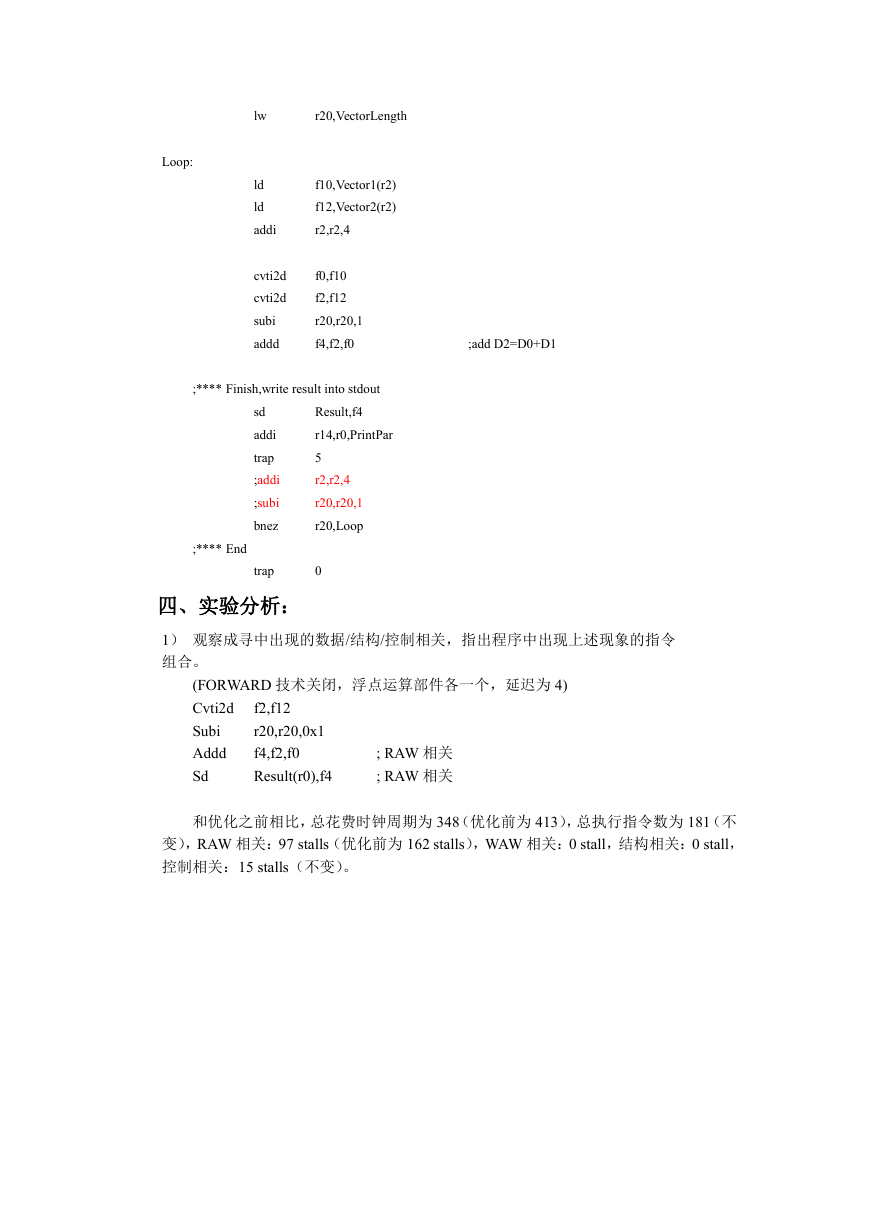

Loop: lw r20,VectorLength ld ld addi cvti2d cvti2d subi addd f10,Vector1(r2) f12,Vector2(r2) r2,r2,4 f0,f10 f2,f12 r20,r20,1 f4,f2,f0 ;**** Finish,write result into stdout sd addi trap ;addi ;subi bnez Result,f4 r14,r0,PrintPar 5 r2,r2,4 r20,r20,1 r20,Loop ;**** End trap 0 四、实验分析： ;add D2=D0+D1 1）观察成寻中出现的数据/结构/控制相关，指出程序中出现上述现象的指令组合。 (FORWARD 技术关闭，浮点运算部件各一个，延迟为 4) Cvti2d Subi Addd Sd f2,f12 r20,r20,0x1 f4,f2,f0 Result(r0),f4 ; RAW 相关 ; RAW 相关和优化之前相比，总花费时钟周期为 348（优化前为 413），总执行指令数为 181（不变），RAW 相关：97 stalls（优化前为 162 stalls），WAW 相关：0 stall，结构相关：0 stall，控制相关：15 stalls（不变）。

由此可得出优化后效率提高了约 15.7%。

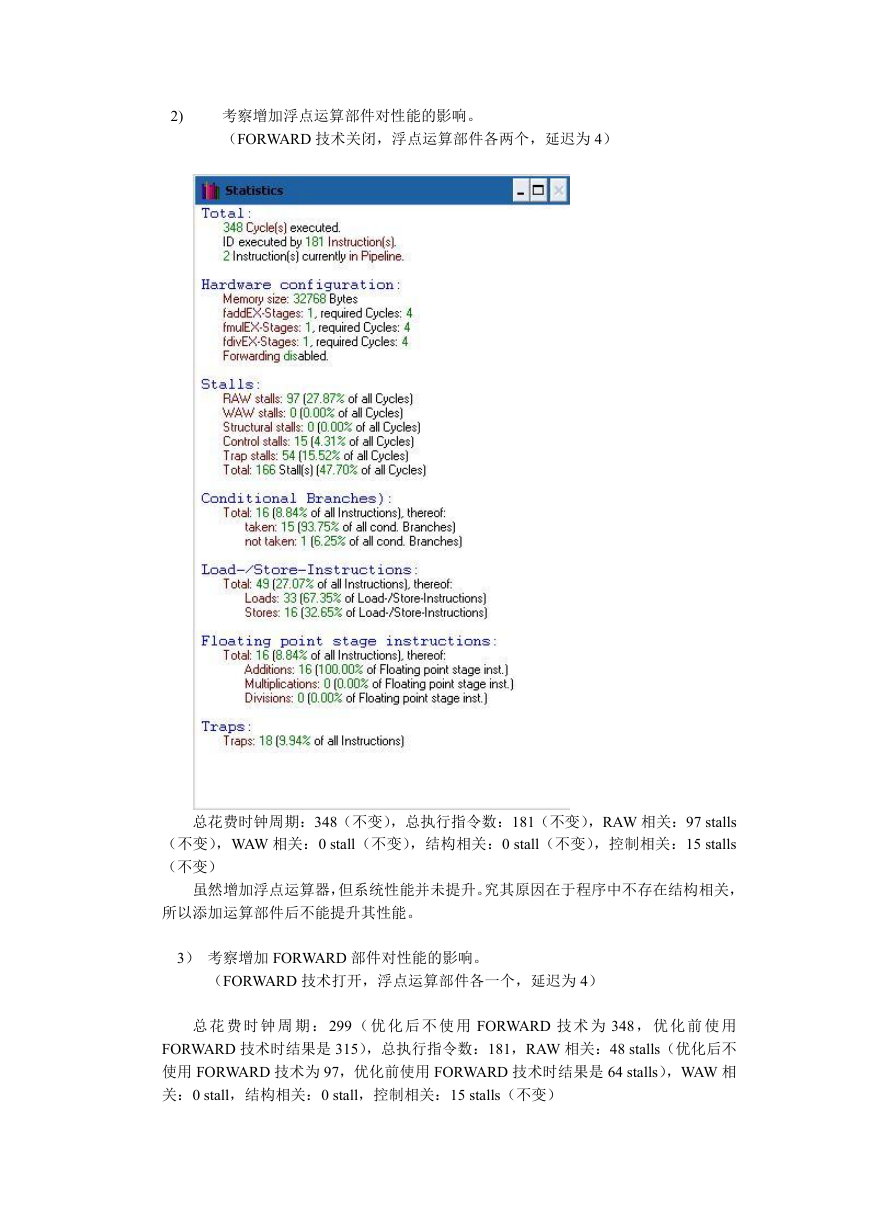

2) 考察增加浮点运算部件对性能的影响。（FORWARD 技术关闭，浮点运算部件各两个，延迟为 4）总花费时钟周期：348（不变），总执行指令数：181（不变），RAW 相关：97 stalls （不变），WAW 相关：0 stall（不变），结构相关：0 stall（不变），控制相关：15 stalls （不变）虽然增加浮点运算器，但系统性能并未提升。究其原因在于程序中不存在结构相关，所以添加运算部件后不能提升其性能。 3）考察增加 FORWARD 部件对性能的影响。（FORWARD 技术打开，浮点运算部件各一个，延迟为 4）总花费时钟周期：299 （优化后不使用 FORWARD 技术为 348 ，优化前使用 FORWARD 技术时结果是 315），总执行指令数：181，RAW 相关：48 stalls（优化后不使用 FORWARD 技术为 97，优化前使用 FORWARD 技术时结果是 64 stalls），WAW 相关：0 stall，结构相关：0 stall，控制相关：15 stalls（不变）

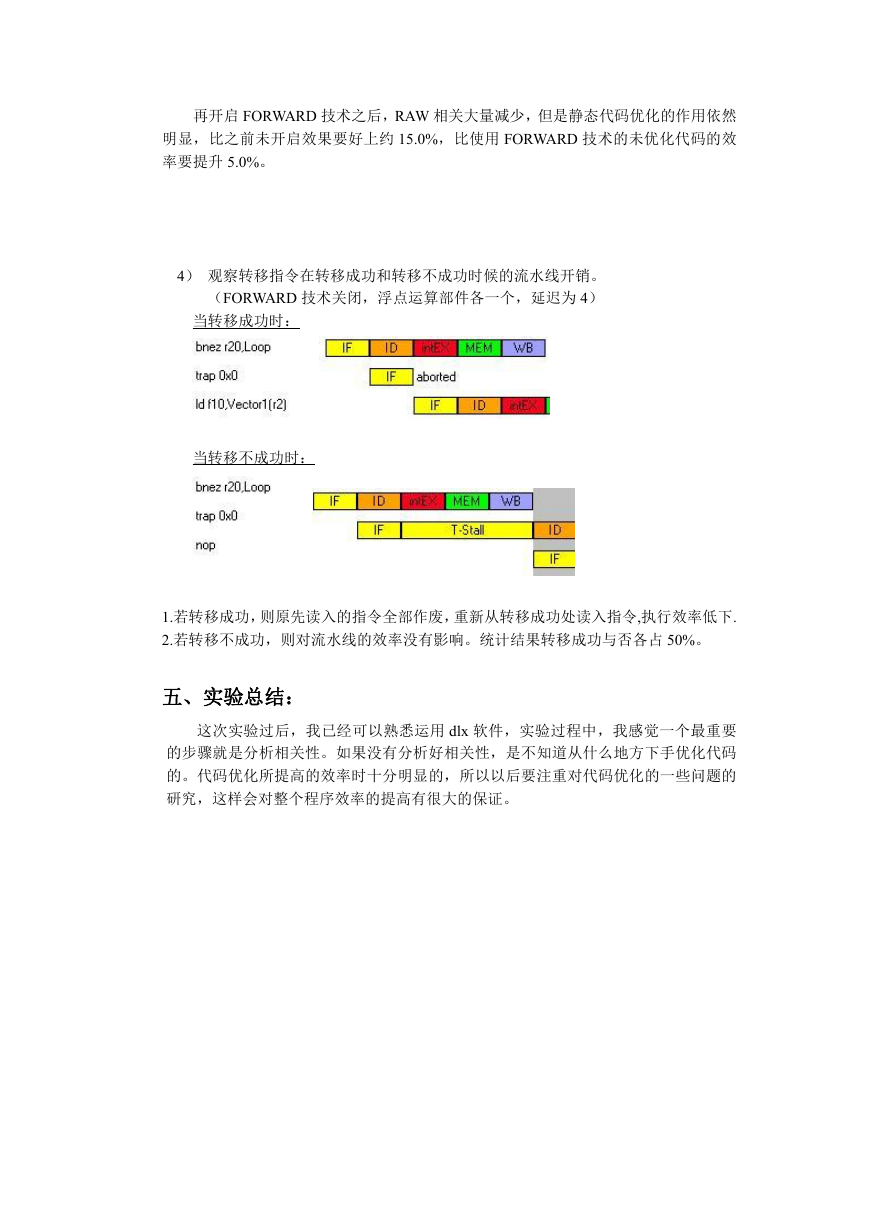

再开启 FORWARD 技术之后，RAW 相关大量减少，但是静态代码优化的作用依然明显，比之前未开启效果要好上约 15.0%，比使用 FORWARD 技术的未优化代码的效率要提升 5.0%。 4）观察转移指令在转移成功和转移不成功时候的流水线开销。（FORWARD 技术关闭，浮点运算部件各一个，延迟为 4）当转移成功时：当转移不成功时： 1.若转移成功，则原先读入的指令全部作废，重新从转移成功处读入指令,执行效率低下. 2.若转移不成功，则对流水线的效率没有影响。统计结果转移成功与否各占 50%。五、实验总结：这次实验过后，我已经可以熟悉运用 dlx 软件，实验过程中，我感觉一个最重要的步骤就是分析相关性。如果没有分析好相关性，是不知道从什么地方下手优化代码的。代码优化所提高的效率时十分明显的，所以以后要注重对代码优化的一些问题的研究，这样会对整个程序效率的提高有很大的保证。
