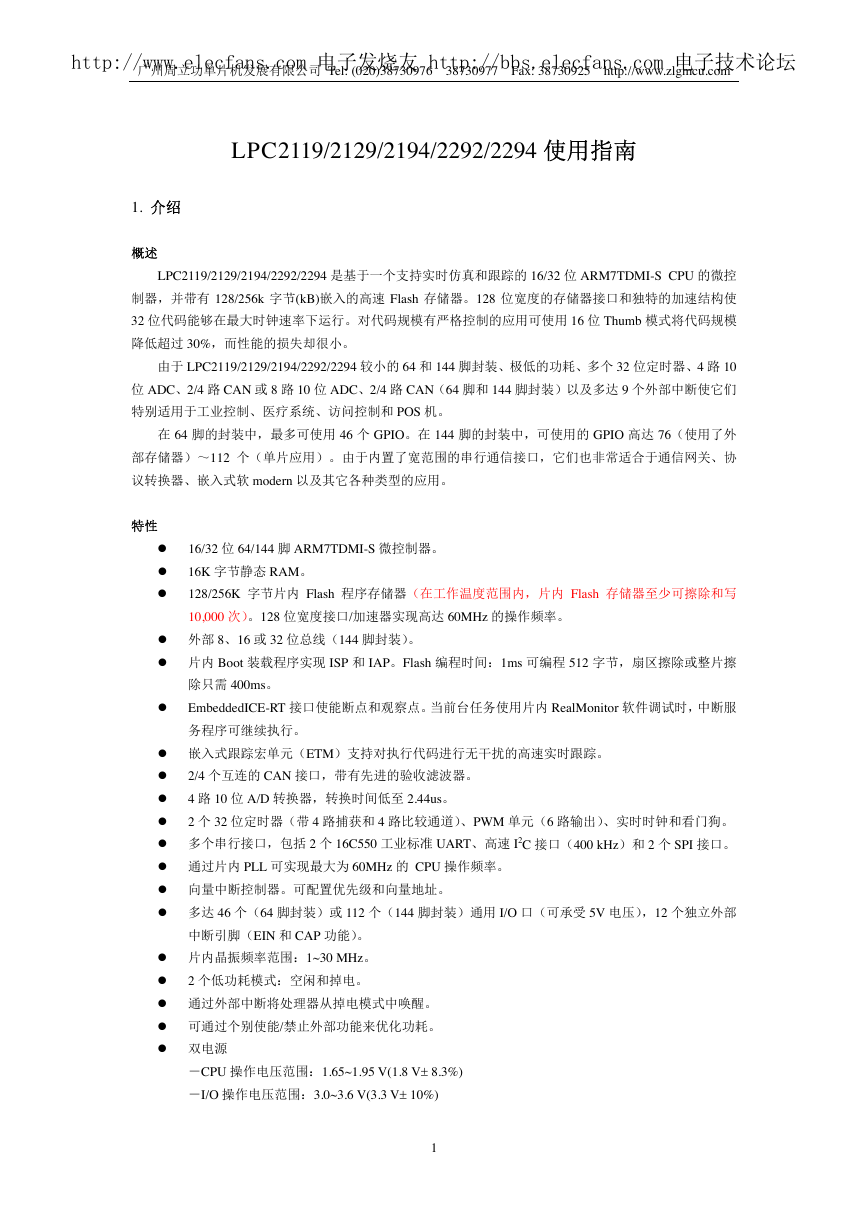

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com LPC2119/2129/2194/2292/2294 使用指南 1. 介绍概述 LPC2119/2129/2194/2292/2294 是基于一个支持实时仿真和跟踪的 16/32 位 ARM7TDMI-S CPU 的微控制器，并带有 128/256k 字节(kB)嵌入的高速 Flash 存储器。128 位宽度的存储器接口和独特的加速结构使 32 位代码能够在最大时钟速率下运行。对代码规模有严格控制的应用可使用 16 位 Thumb 模式将代码规模降低超过 30%，而性能的损失却很小。由于 LPC2119/2129/2194/2292/2294 较小的 64 和 144 脚封装、极低的功耗、多个 32 位定时器、4 路 10 位 ADC、2/4 路 CAN 或 8 路 10 位 ADC、2/4 路 CAN（64 脚和 144 脚封装）以及多达 9 个外部中断使它们特别适用于工业控制、医疗系统、访问控制和 POS 机。在 64 脚的封装中，最多可使用 46 个 GPIO。在 144 脚的封装中，可使用的 GPIO 高达 76（使用了外部存储器）～112 个（单片应用）。由于内置了宽范围的串行通信接口，它们也非常适合于通信网关、协议转换器、嵌入式软 modern 以及其它各种类型的应用。特性 16/32 位 64/144 脚 ARM7TDMI-S 微控制器。 16K 字节静态 RAM。 128/256K 字节片内 Flash 程序存储器（在工作温度范围内，片内 Flash 存储器至少可擦除和写 10,000 次）。128 位宽度接口/加速器实现高达 60MHz 的操作频率。外部 8、16 或 32 位总线（144 脚封装）。片内 Boot 装载程序实现 ISP 和 IAP。Flash 编程时间：1ms 可编程 512 字节，扇区擦除或整片擦除只需 400ms。 EmbeddedICE-RT 接口使能断点和观察点。当前台任务使用片内 RealMonitor 软件调试时，中断服务程序可继续执行。嵌入式跟踪宏单元（ETM）支持对执行代码进行无干扰的高速实时跟踪。 2/4 个互连的 CAN 接口，带有先进的验收滤波器。 4 路 10 位 A/D 转换器，转换时间低至 2.44us。 2 个 32 位定时器（带 4 路捕获和 4 路比较通道）、PWM 单元（6 路输出）、实时时钟和看门狗。多个串行接口，包括 2 个 16C550 工业标准 UART、高速 I2C 接口（400 kHz）和 2 个 SPI 接口。通过片内 PLL 可实现最大为 60MHz 的 CPU 操作频率。向量中断控制器。可配置优先级和向量地址。多达 46 个（64 脚封装）或 112 个（144 脚封装）通用 I/O 口（可承受 5V 电压），12 个独立外部中断引脚（EIN 和 CAP 功能）。片内晶振频率范围：1~30 MHz。 2 个低功耗模式：空闲和掉电。通过外部中断将处理器从掉电模式中唤醒。可通过个别使能/禁止外部功能来优化功耗。双电源－CPU 操作电压范围：1.65~1.95 V(1.8 V± 8.3%) －I/O 操作电压范围：3.0~3.6 V(3.3 V± 10%) 1 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

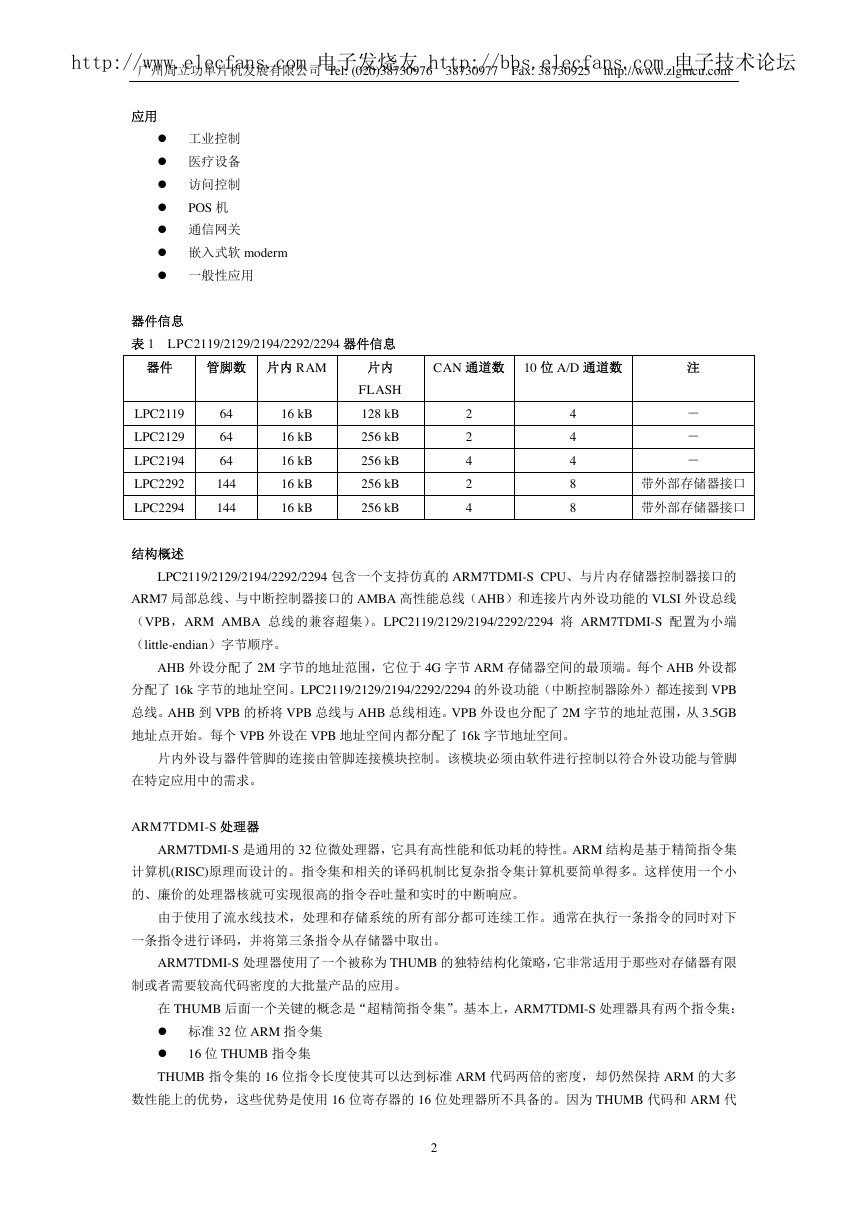

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com 应用工业控制医疗设备访问控制 POS 机通信网关嵌入式软 moderm 一般性应用器件信息表 1 LPC2119/2129/2194/2292/2294 器件信息器件管脚数片内 RAM 64 64 64 144 144 16 kB 16 kB 16 kB 16 kB 16 kB LPC2119 LPC2129 LPC2194 LPC2292 LPC2294 结构概述片内 FLASH 128 kB 256 kB 256 kB 256 kB 256 kB CAN 通道数 10 位 A/D 通道数 2 2 4 2 4 4 4 4 8 8 注－－－带外部存储器接口带外部存储器接口 LPC2119/2129/2194/2292/2294 包含一个支持仿真的 ARM7TDMI-S CPU、与片内存储器控制器接口的 ARM7 局部总线、与中断控制器接口的 AMBA 高性能总线（AHB）和连接片内外设功能的 VLSI 外设总线（VPB，ARM AMBA 总线的兼容超集）。LPC2119/2129/2194/2292/2294 将 ARM7TDMI-S 配置为小端（little-endian）字节顺序。 AHB 外设分配了 2M 字节的地址范围，它位于 4G 字节 ARM 存储器空间的最顶端。每个 AHB 外设都分配了 16k 字节的地址空间。LPC2119/2129/2194/2292/2294 的外设功能（中断控制器除外）都连接到 VPB 总线。AHB 到 VPB 的桥将 VPB 总线与 AHB 总线相连。VPB 外设也分配了 2M 字节的地址范围，从 3.5GB 地址点开始。每个 VPB 外设在 VPB 地址空间内都分配了 16k 字节地址空间。片内外设与器件管脚的连接由管脚连接模块控制。该模块必须由软件进行控制以符合外设功能与管脚在特定应用中的需求。 ARM7TDMI-S 处理器 ARM7TDMI-S 是通用的 32 位微处理器，它具有高性能和低功耗的特性。ARM 结构是基于精简指令集计算机(RISC)原理而设计的。指令集和相关的译码机制比复杂指令集计算机要简单得多。这样使用一个小的、廉价的处理器核就可实现很高的指令吞吐量和实时的中断响应。由于使用了流水线技术，处理和存储系统的所有部分都可连续工作。通常在执行一条指令的同时对下一条指令进行译码，并将第三条指令从存储器中取出。 ARM7TDMI-S 处理器使用了一个被称为 THUMB 的独特结构化策略，它非常适用于那些对存储器有限制或者需要较高代码密度的大批量产品的应用。在 THUMB 后面一个关键的概念是“超精简指令集”。基本上，ARM7TDMI-S 处理器具有两个指令集：标准 32 位 ARM 指令集 16 位 THUMB 指令集 THUMB 指令集的 16 位指令长度使其可以达到标准 ARM 代码两倍的密度，却仍然保持 ARM 的大多数性能上的优势，这些优势是使用 16 位寄存器的 16 位处理器所不具备的。因为 THUMB 代码和 ARM 代 2 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

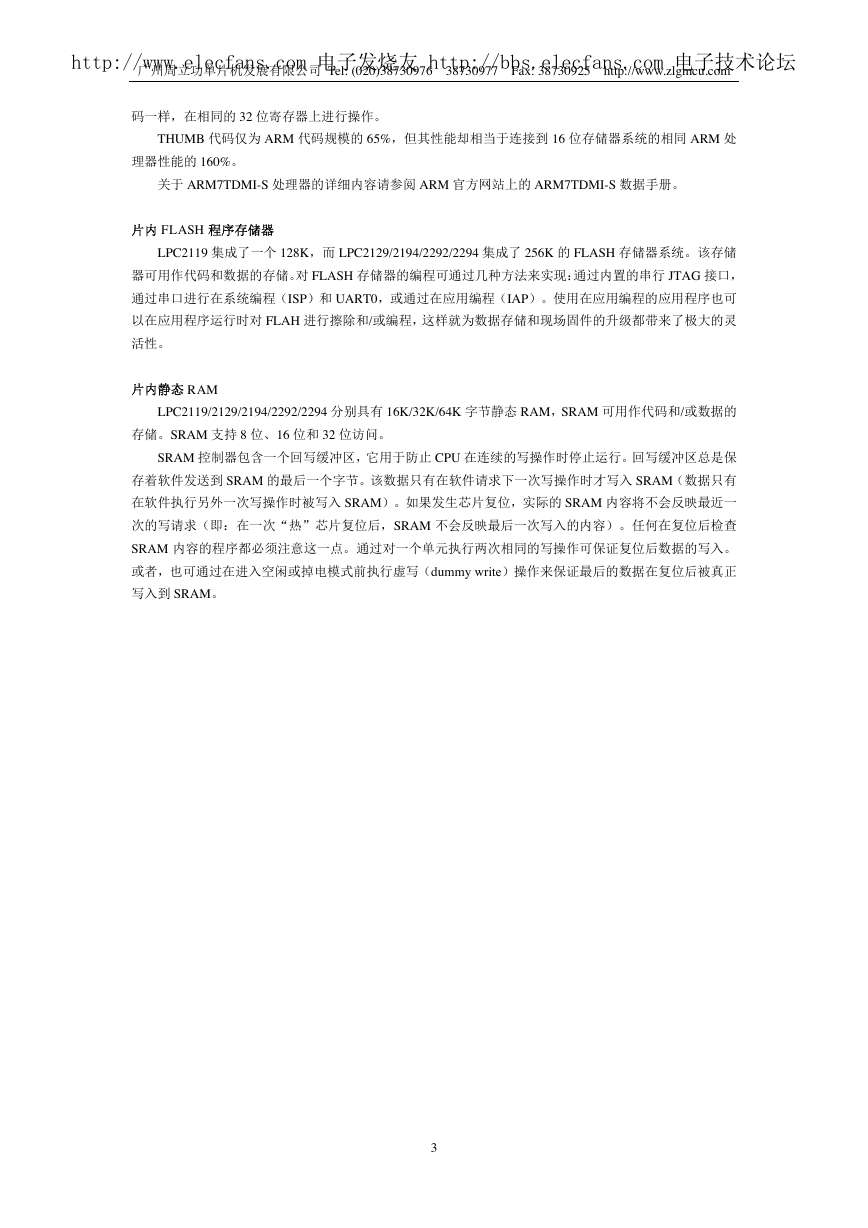

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com 码一样，在相同的 32 位寄存器上进行操作。 THUMB 代码仅为 ARM 代码规模的 65%，但其性能却相当于连接到 16 位存储器系统的相同 ARM 处理器性能的 160%。关于 ARM7TDMI-S 处理器的详细内容请参阅 ARM 官方网站上的 ARM7TDMI-S 数据手册。片内 FLASH 程序存储器 LPC2119 集成了一个 128K，而 LPC2129/2194/2292/2294 集成了 256K 的 FLASH 存储器系统。该存储器可用作代码和数据的存储。对 FLASH 存储器的编程可通过几种方法来实现：通过内置的串行 JTAG 接口，通过串口进行在系统编程（ISP）和 UART0，或通过在应用编程（IAP）。使用在应用编程的应用程序也可以在应用程序运行时对 FLAH 进行擦除和/或编程，这样就为数据存储和现场固件的升级都带来了极大的灵活性。片内静态 RAM LPC2119/2129/2194/2292/2294 分别具有 16K/32K/64K 字节静态 RAM，SRAM 可用作代码和/或数据的存储。SRAM 支持 8 位、16 位和 32 位访问。 SRAM 控制器包含一个回写缓冲区，它用于防止 CPU 在连续的写操作时停止运行。回写缓冲区总是保存着软件发送到 SRAM 的最后一个字节。该数据只有在软件请求下一次写操作时才写入 SRAM（数据只有在软件执行另外一次写操作时被写入 SRAM）。如果发生芯片复位，实际的 SRAM 内容将不会反映最近一次的写请求（即：在一次“热”芯片复位后，SRAM 不会反映最后一次写入的内容）。任何在复位后检查 SRAM 内容的程序都必须注意这一点。通过对一个单元执行两次相同的写操作可保证复位后数据的写入。或者，也可通过在进入空闲或掉电模式前执行虚写（dummy write）操作来保证最后的数据在复位后被真正写入到 SRAM。 3 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

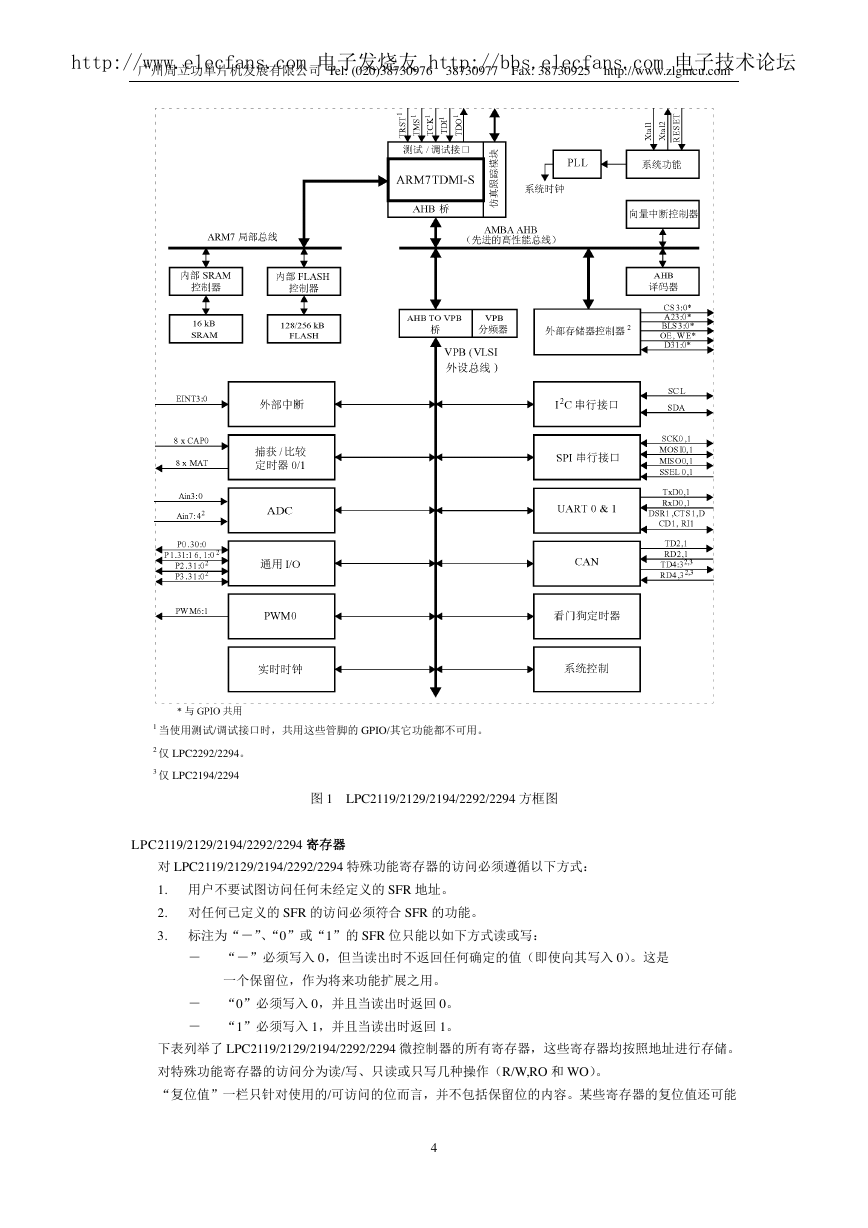

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com 1 当使用测试/调试接口时，共用这些管脚的 GPIO/其它功能都不可用。 2 仅 LPC2292/2294。 3 仅 LPC2194/2294 图 1 LPC2119/2129/2194/2292/2294 方框图 LPC2119/2129/2194/2292/2294 寄存器对 LPC2119/2129/2194/2292/2294 特殊功能寄存器的访问必须遵循以下方式： 1. 用户不要试图访问任何未经定义的 SFR 地址。 2. 对任何已定义的 SFR 的访问必须符合 SFR 的功能。 3. 标注为“－”、“0”或“1”的 SFR 位只能以如下方式读或写：一个保留位，作为将来功能扩展之用。－ “－”必须写入 0，但当读出时不返回任何确定的值（即使向其写入 0）。这是－ “0”必须写入 0，并且当读出时返回 0。－ “1”必须写入 1，并且当读出时返回 1。下表列举了 LPC2119/2129/2194/2292/2294 微控制器的所有寄存器，这些寄存器均按照地址进行存储。对特殊功能寄存器的访问分为读/写、只读或只写几种操作（R/W,RO 和 WO）。 “复位值”一栏只针对使用的/可访问的位而言，并不包括保留位的内容。某些寄存器的复位值还可能 4 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

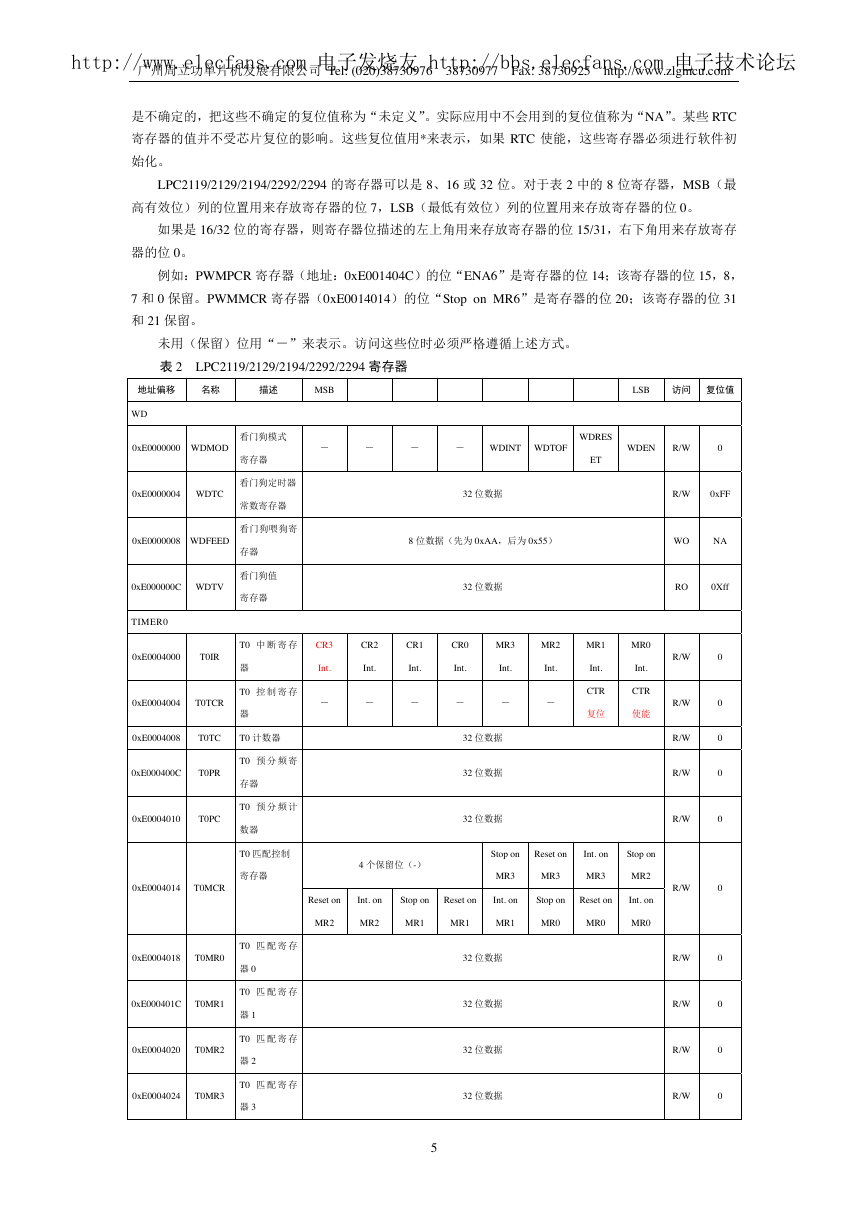

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com 是不确定的，把这些不确定的复位值称为“未定义”。实际应用中不会用到的复位值称为“NA”。某些 RTC 寄存器的值并不受芯片复位的影响。这些复位值用*来表示，如果 RTC 使能，这些寄存器必须进行软件初始化。 LPC2119/2129/2194/2292/2294 的寄存器可以是 8、16 或 32 位。对于表 2 中的 8 位寄存器，MSB（最高有效位）列的位置用来存放寄存器的位 7，LSB（最低有效位）列的位置用来存放寄存器的位 0。如果是 16/32 位的寄存器，则寄存器位描述的左上角用来存放寄存器的位 15/31，右下角用来存放寄存器的位 0。例如：PWMPCR 寄存器（地址：0xE001404C）的位“ENA6”是寄存器的位 14；该寄存器的位 15，8， 7 和 0 保留。PWMMCR 寄存器（0xE0014014）的位“Stop on MR6”是寄存器的位 20；该寄存器的位 31 和 21 保留。未用（保留）位用“－”来表示。访问这些位时必须严格遵循上述方式。表 2 LPC2119/2129/2194/2292/2294 寄存器－－－ WDINT WDTOF WDRES ET LSB 访问复位值 WDEN R/W 0 32 位数据 R/W 0xFF 8 位数据（先为 0xAA，后为 0x55） WO NA 32 位数据 RO 0Xff CR2 Int. CR1 Int. CR0 Int. MR3 MR2 MR1 MR0 Int. Int. Int. CTR 复位 Int. CTR 使能－－－－－ 32 位数据 32 位数据 32 位数据 0 0 0 0 0 R/W R/W R/W R/W R/W 地址偏移名称描述 MSB － WD 0xE0000000 WDMOD 0xE0000004 WDTC 0xE0000008 WDFEED 0xE000000C WDTV 看门狗模式寄存器看门狗定时器常数寄存器看门狗喂狗寄存器看门狗值寄存器 TIMER0 0xE0004000 T0IR 0xE0004004 T0TCR T0 中断寄存 CR3 器 T0 控制寄存器 Int. － 0xE0004008 T0TC T0 计数器 T0 预分频寄存器 T0 预分频计数器 T0 匹配控制寄存器 T0 匹配寄存器 0 T0 匹配寄存器 1 T0 匹配寄存器 2 T0 匹配寄存器 3 0xE000400C T0PR 0xE0004010 T0PC 0xE0004014 T0MCR 0xE0004018 T0MR0 0xE000401C T0MR1 0xE0004020 T0MR2 0xE0004024 T0MR3 4 个保留位（-） Stop on Reset on Int. on Stop on MR3 MR3 MR3 MR2 Reset on Int. on Stop on Reset on Int. on Stop on Reset on Int. on MR2 MR2 MR1 MR1 MR1 MR0 MR0 MR0 32 位数据 32 位数据 32 位数据 32 位数据 5 R/W 0 R/W R/W R/W R/W 0 0 0 0 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com 续上表…… 地址偏移名称描述 MSB LSB 访问复位值 0xE0004028 T0CCR T0 捕获控制寄存器 4 个保留位（-） Int. on Cpt.3 Int. on Int. on Cpt.3 Cpt.3 falling rising Int. on Cpt.2 Int. on Int. on Cpt.2 Cpt.2 falling rising Int. on Cpt.1 Int. on Int. on Cpt.1 Cpt.1 falling rising Int. on Cpt.0 Int. on Int. on Cpt.0 Cpt.0 falling rising R/W 0 0xE000402C T0CR0 0xE0004030 T0CR1 0xE0004034 T0CR2 T0 捕获寄存器 0 T0 捕获寄存器 1 T0 捕获寄存器 2 32 位数据 32 位数据 32 位数据 RO RO RO T0 外部匹配 4 个保留位（-）外部匹配控制 3 外部匹配控制 2 0xE000403C T0EMR 寄存器外部匹配控制 1 外部匹配控制 0 － Ext. Ext. Ext. R/W Mtch2. Mtch.1 Mtch.0 0 0 0 0 0 0 0 0 0 R/W R/W R/W R/W R/W TIMER1 0xE0008000 T1IR 0xE0008004 T1TCR T1 中断寄存 CR3 器 T1 控制寄存器 Int. － 0xE0008008 T1TC T1 计数器 0xE000800C T1PR 0xE0008010 T1PC T1 预分频寄存器 T1 预分频计数器 CR2 Int. CR1 Int. CR0 Int. MR3 MR2 MR1 MR0 Int. Int. Int. CTR 复位 Int. CTR 使能－－－－－ 32 位数据 32 位数据 32 位数据 0xE0008014 T1MCR T1 匹配控制寄存器 4 个保留位（-） Stop on Reset on Int. on Stop on MR3 MR3 MR3 MR2 Reset on Int. on Stop on Reset on Int. on Stop on Reset on Int. on MR2 MR2 MR1 MR1 MR1 MR0 MR0 MR0 0xE0008018 T1MR0 T1 匹配寄存 0xE000801C T1MR1 器 0 T1 匹配寄存器 1 0xE0008020 T1MR2 T1 匹配寄存器 2 0xE0008024 T1MR3 T1 匹配寄存器 3 32 位数据 32 位数据 32 位数据 32 位数据 6 R/W 0 R/W R/W R/W R/W 0 0 0 0 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

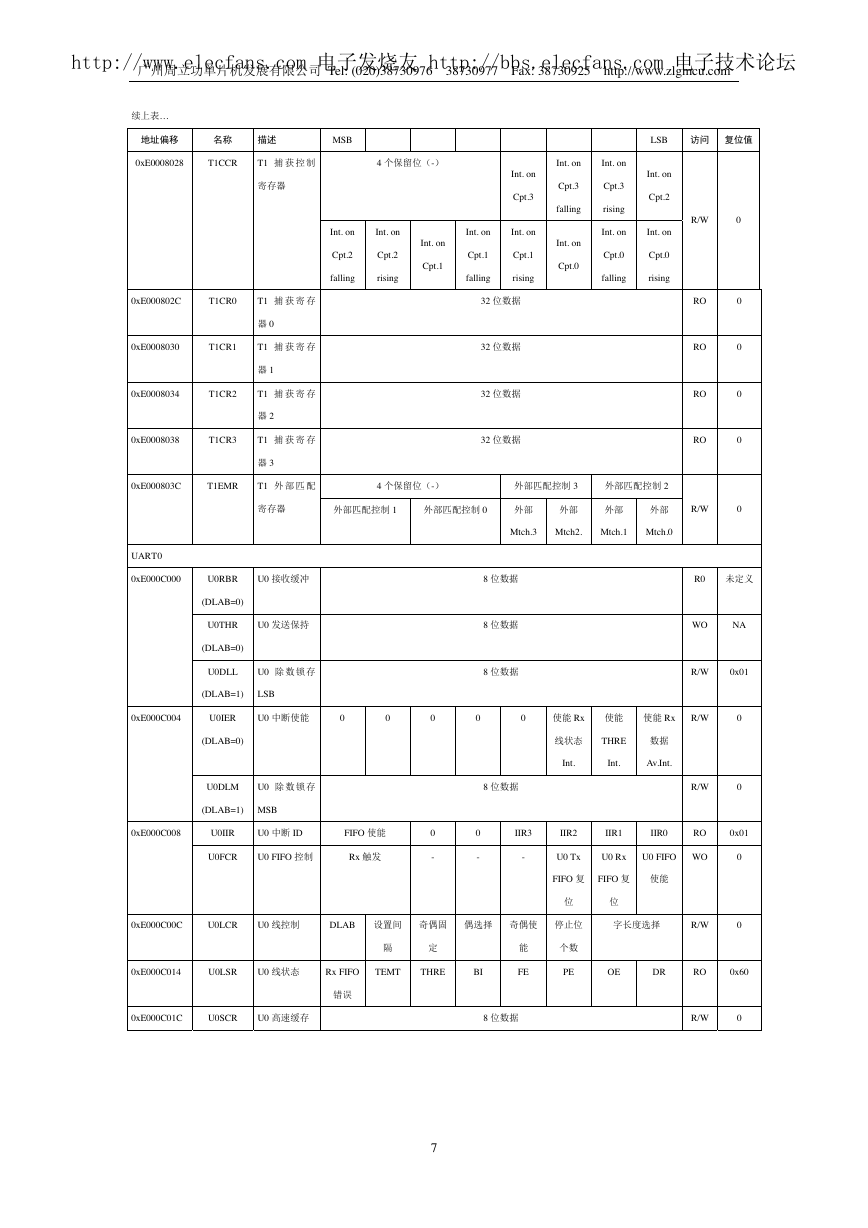

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com 续上表… 地址偏移名称描述 MSB LSB 访问复位值 0xE0008028 T1CCR T1 捕获控制 4 个保留位（-）寄存器 Int. on Cpt.3 Int. on Int. on Cpt.3 Cpt.3 falling rising Int. on Cpt.2 Int. on Int. on Cpt.2 Cpt.2 falling rising Int. on Cpt.1 Int. on Int. on Cpt.1 Cpt.1 falling rising 32 位数据 Int. on Cpt.0 Int. on Int. on Cpt.0 Cpt.0 falling rising 32 位数据 32 位数据 32 位数据 0xE000802C T1CR0 T1 捕获寄存器 0 0xE0008030 T1CR1 T1 捕获寄存器 1 0xE0008034 T1CR2 T1 捕获寄存器 2 0xE0008038 T1CR3 T1 捕获寄存器 3 R/W 0 RO RO RO RO 0 0 0 0 0xE000803C T1EMR T1 外部匹配 4 个保留位（-）外部匹配控制 3 外部匹配控制 2 寄存器外部匹配控制 1 外部匹配控制 0 外部外部外部外部 R/W 0 Mtch.3 Mtch2. Mtch.1 Mtch.0 UART0 0xE000C000 U0RBR U0 接收缓冲 (DLAB=0) U0THR U0 发送保持 (DLAB=0) U0DLL U0 除数锁存 (DLAB=1) LSB 8 位数据 8 位数据 8 位数据 R0 未定义 WO NA R/W 0x01 0xE000C004 U0IER U0 中断使能 0 0 0 0 0 使能 Rx 使能使能 Rx R/W 0 (DLAB=0) U0DLM U0 除数锁存 (DLAB=1) MSB 线状态 THRE 数据 Int. Int. Av.Int. 8 位数据 R/W 0 0xE000C008 U0IIR U0 中断 ID FIFO 使能 U0FCR U0 FIFO 控制 Rx 触发 0 - 0 - IIR3 IIR2 IIR1 IIR0 RO 0x01 - U0 Tx U0 Rx U0 FIFO WO 0 FIFO 复 FIFO 复使能位位 0xE000C00C U0LCR U0 线控制 DLAB 设置间奇偶固偶选择奇偶使停止位字长度选择 R/W 0 0xE000C014 U0LSR U0 线状态 Rx FIFO TEMT THRE BI 隔定能 FE 个数 PE OE DR RO 0x60 错误 0xE000C01C U0SCR U0 高速缓存 8 位数据 R/W 0 7 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛

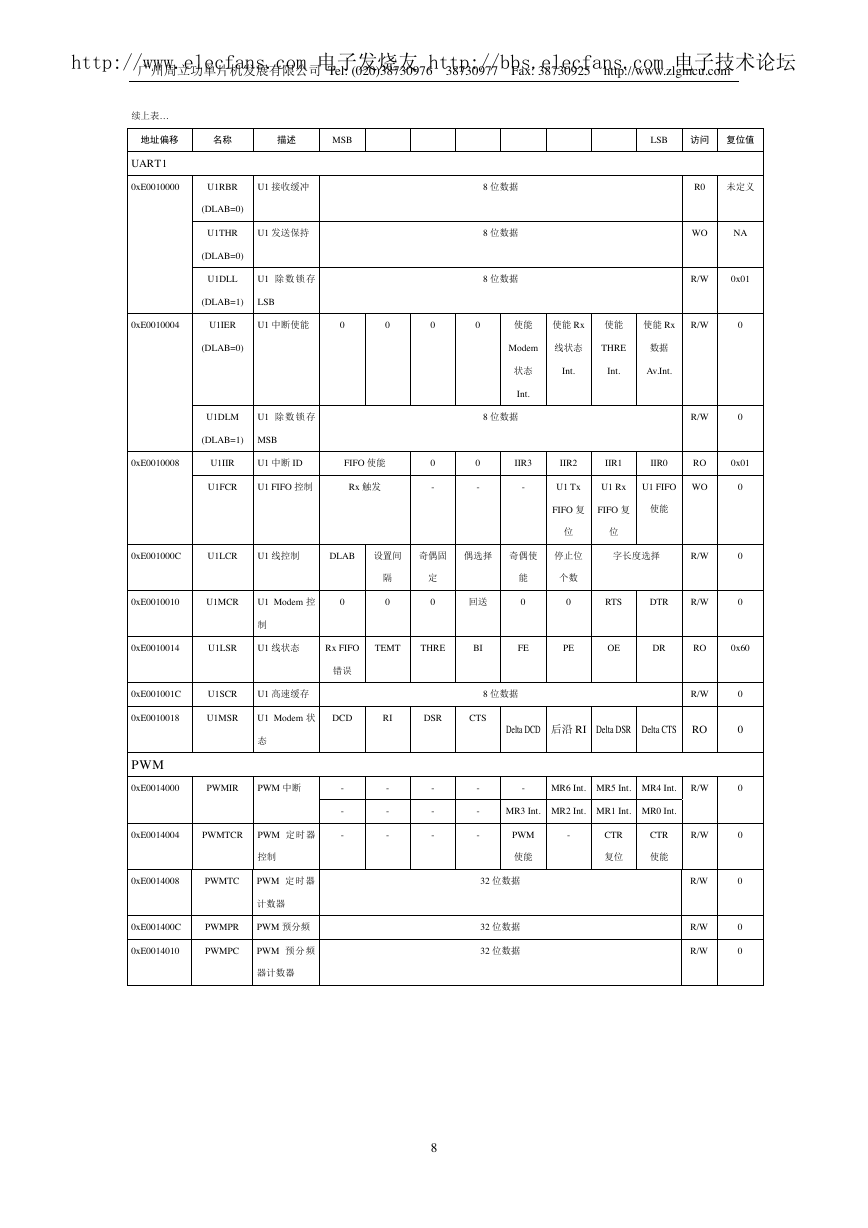

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax: 38730925 http://www.zlgmcu.com 续上表… 地址偏移名称描述 MSB LSB 访问复位值 UART1 0xE0010000 U1RBR U1 接收缓冲 (DLAB=0) U1THR U1 发送保持 (DLAB=0) U1DLL U1 除数锁存 (DLAB=1) LSB 8 位数据 8 位数据 8 位数据 R0 未定义 WO NA R/W 0x01 0xE0010004 U1IER U1 中断使能 0 0 0 0 使能使能 Rx 使能使能 Rx R/W 0 (DLAB=0) Modem 线状态 THRE 数据 U1DLM U1 除数锁存 (DLAB=1) MSB Int. Int. Av.Int. 状态 Int. 8 位数据 R/W 0 0xE0010008 U1IIR U1 中断 ID FIFO 使能 U1FCR U1 FIFO 控制 Rx 触发 0 - 0 - IIR3 IIR2 IIR1 IIR0 RO 0x01 - U1 Tx U1 Rx U1 FIFO WO 0 FIFO 复 FIFO 复使能位位 0xE001000C U1LCR U1 线控制 DLAB 设置间奇偶固偶选择奇偶使停止位字长度选择 R/W 0xE0010010 U1MCR U1 Modem 控 0 制隔 0 定 0 回送能 0 个数 0 RTS DTR R/W 0 0 0xE0010014 U1LSR U1 线状态 Rx FIFO TEMT THRE BI FE PE OE DR RO 0x60 0xE001001C U1SCR U1 高速缓存 8 位数据 R/W 错误 0xE0010018 U1MSR U1 Modem 状 DCD RI DSR CTS 0 0 0 0 0 0 0 R/W R/W R/W R/W Delta DCD 后沿 RI Delta DSR Delta CTS RO - MR6 Int. MR5 Int. MR4 Int. R/W MR3 Int. MR2 Int. MR1 Int. MR0 Int. - PWM 使能 CTR 复位 CTR 使能 - - - 32 位数据 32 位数据 32 位数据 - - - - - - 态 PWM 0xE0014000 PWMIR PWM 中断 0xE0014004 PWMTCR PWM 定时器控制 0xE0014008 PWMTC PWM 定时器计数器 0xE001400C PWMPR PWM 预分频 0xE0014010 PWMPC PWM 预分频器计数器 - - - 8 http://www.elecfans.com 电子发烧友 http://bbs.elecfans.com 电子技术论坛
