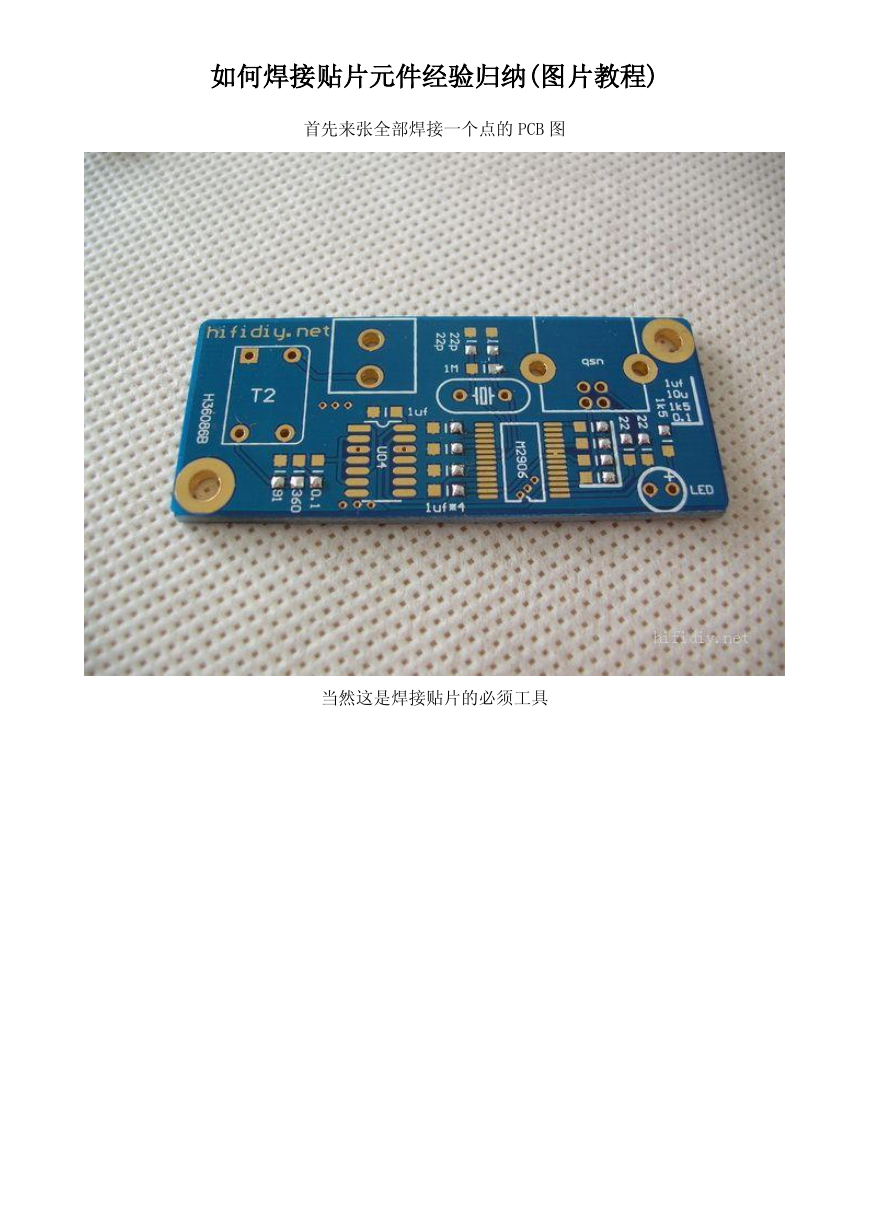

如何焊接贴片元件经验归纳(图片教程) 首先来张全部焊接一个点的 PCB 图当然这是焊接贴片的必须工具

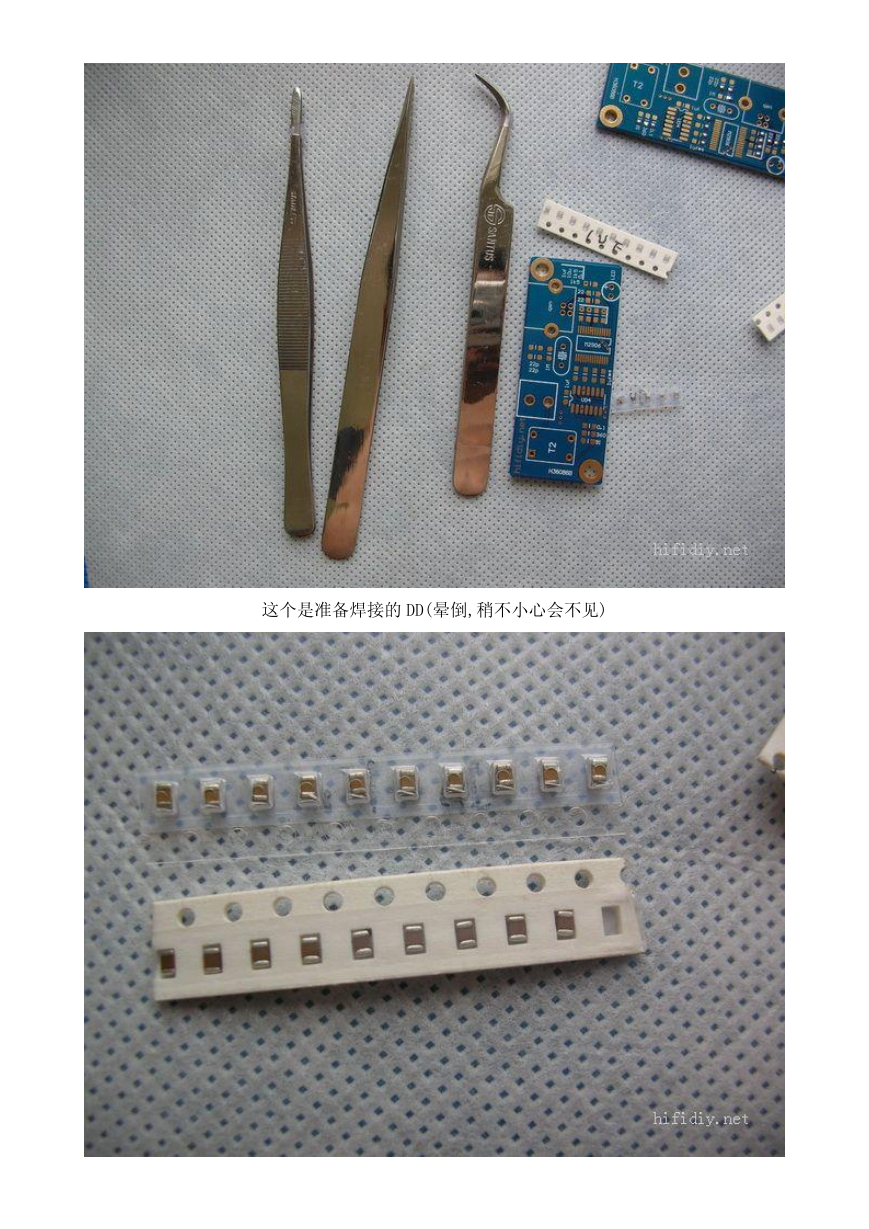

这个是准备焊接的 DD(晕倒,稍不小心会不见)

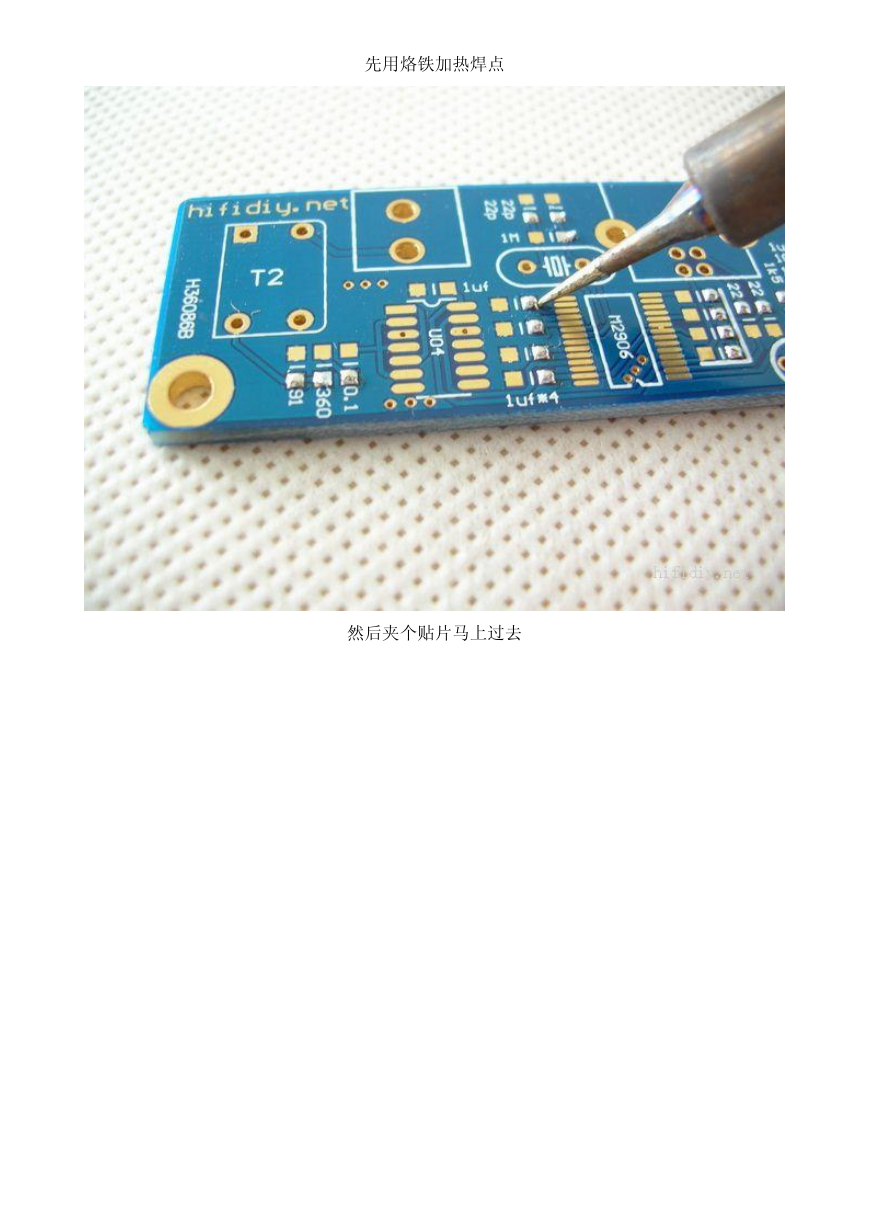

先用烙铁加热焊点然后夹个贴片马上过去

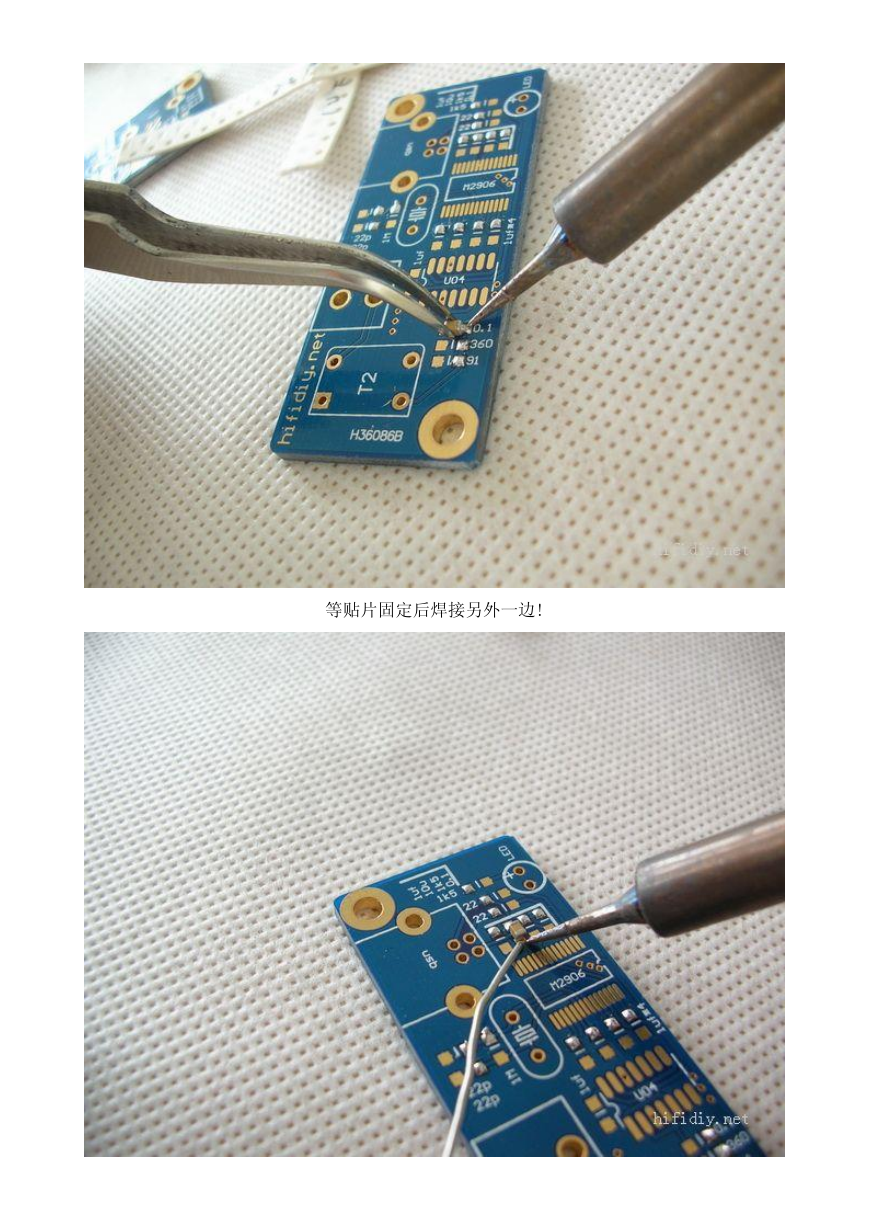

等贴片固定后焊接另外一边!

焊接 IC 了，先在 PCB 上固定贴片 IC 的一个脚然后大规模全部堆满脚!成了这个样子

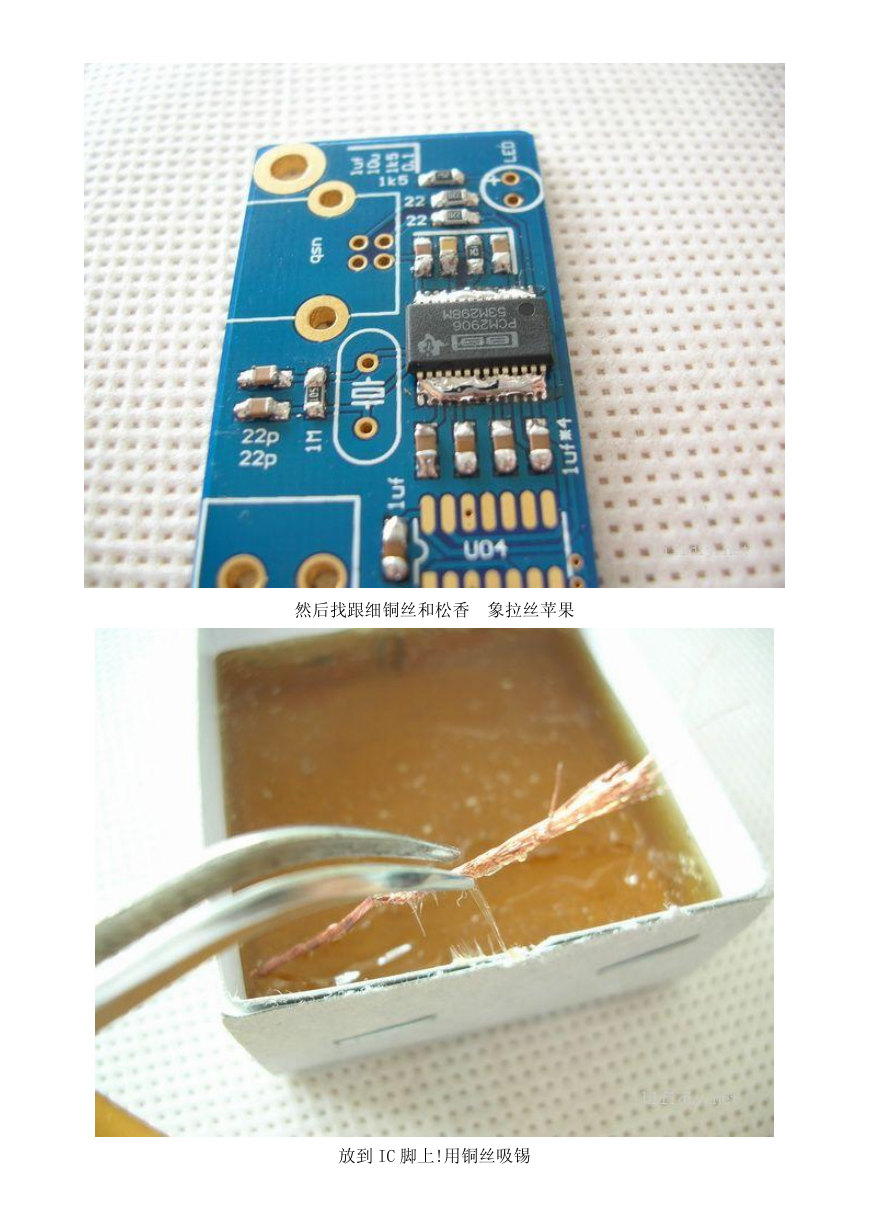

然后找跟细铜丝和松香象拉丝苹果放到 IC 脚上!用铜丝吸锡

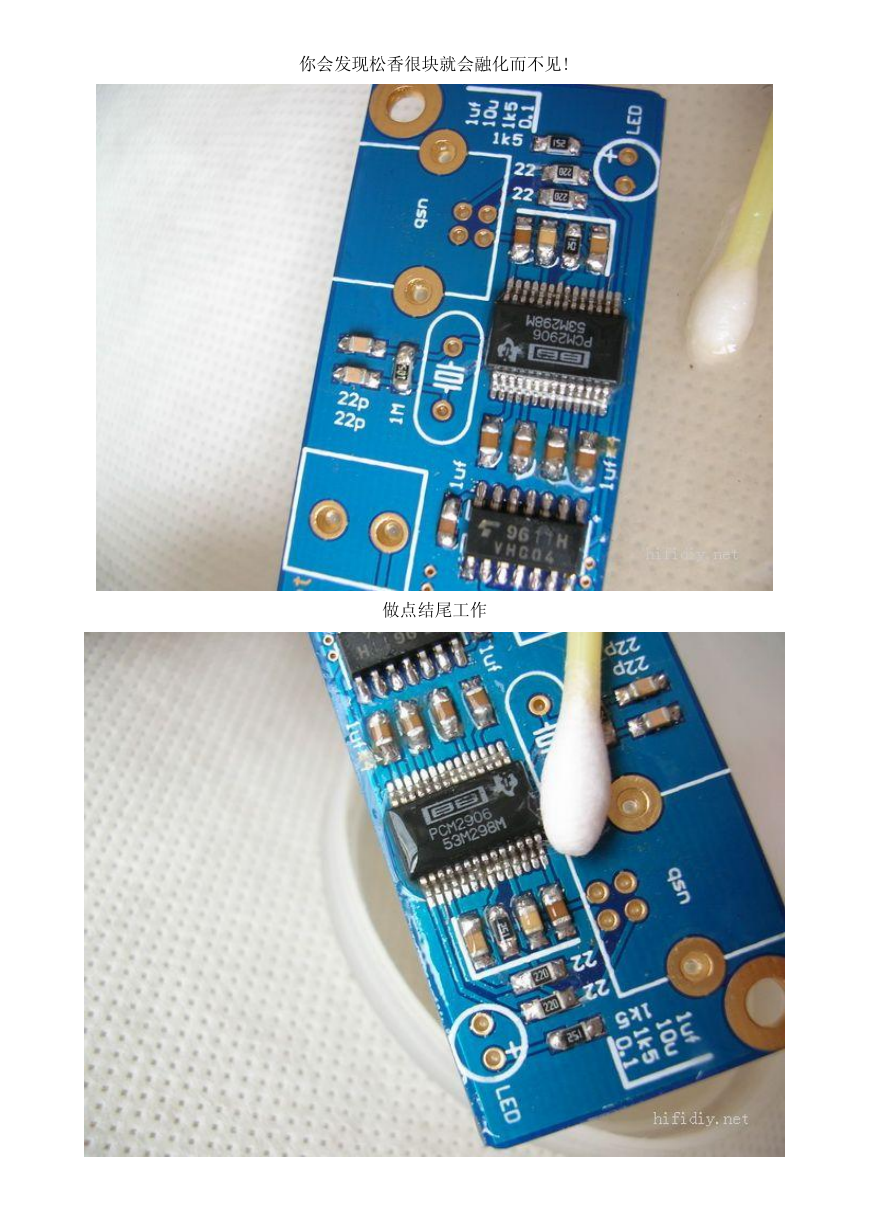

最后用酒精清洗（用棉签）

你会发现松香很块就会融化而不见! 做点结尾工作
