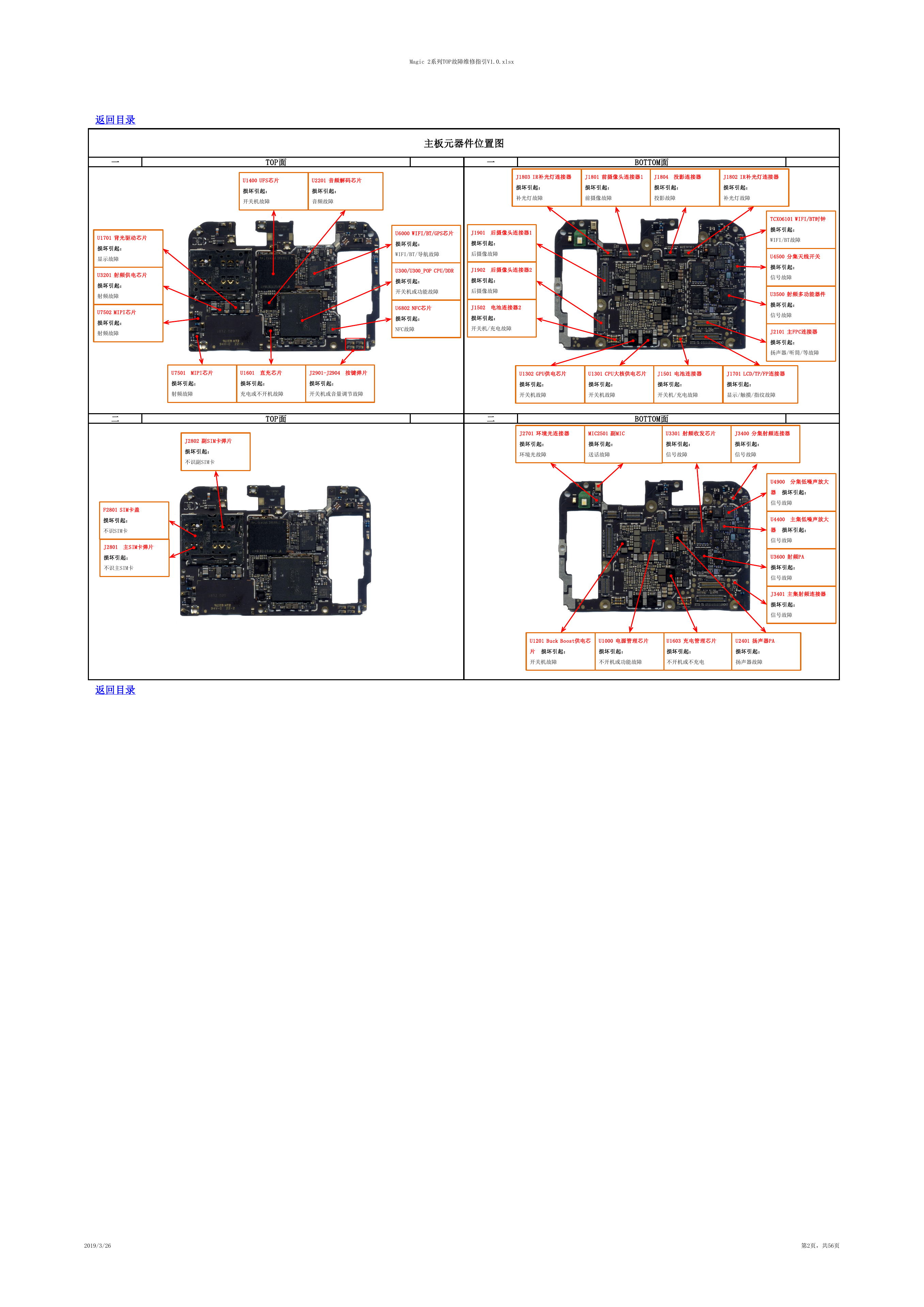

返回目录 Magic 2系列TOP故障维修指引V1.0.xlsx 主板元器件位置图 一 TOP面 一 BOTTOM面 U1400 UFS芯片 U2201 音频解码芯片 损坏引起： 开关机故障 损坏引起： 音频故障 J1803 IR补光灯连接器 J1801 前摄像头连接器1 J1804 投影连接器 J1802 IR补光灯连接器 损坏引起： 补光灯故障 损坏引起： 前摄像故障 损坏引起： 投影故障 损坏引起： 补光灯故障 U1701 背光驱动芯片 损坏引起： 显示故障 U3201 射频供电芯片 损坏引起： 射频故障 U7502 MIPI芯片 损坏引起： 射频故障 U6000 WIFI/BT/GPS芯片 J1901 后摄像头连接器1 损坏引起： WIFI/BT/导航故障 损坏引起： 后摄像故障 U300/U300_POP CPU/DDR J1902 后摄像头连接器2 损坏引起： 开关机或功能故障 损坏引起： 后摄像故障 U6802 NFC芯片 J1502 电池连接器2 损坏引起： NFC故障 损坏引起： 开关机/充电故障 TCXO6101 WIFI/BT时钟 损坏引起： WIFI/BT故障 U4500 分集天线开关 损坏引起： 信号故障 U3500 射频多功能器件 损坏引起： 信号故障 J2101 主FPC连接器 损坏引起： 扬声器/听筒/等故障 U7501 MIPI芯片 U1601 直充芯片 J2901-J2904 按键弹片 损坏引起： 射频故障 损坏引起： 损坏引起： 充电或不开机故障 开关机或音量调节故障 U1302 GPU供电芯片 U1301 CPU大核供电芯片 J1501 电池连接器 J1701 LCD/TP/FP连接器 损坏引起： 开关机故障 损坏引起： 开关机故障 损坏引起： 损坏引起： 开关机/充电故障 显示/触摸/指纹故障 二 TOP面 二 BOTTOM面 J2802 副SIM卡弹片 损坏引起： 不识副SIM卡 J2701 环境光连接器 MIC2501 副MIC U3301 射频收发芯片 J3400 分集射频连接器 损坏引起： 环境光故障 损坏引起： 送话故障 损坏引起： 信号故障 损坏引起： 信号故障 F2801 SIM卡盖 损坏引起： 不识SIM卡 J2801 主SIM卡弹片 损坏引起： 不识主SIM卡 返回目录 U4900 分集低噪声放大 器 损坏引起： 信号故障 U4400 主集低噪声放大 器 损坏引起： 信号故障 U3600 射频PA 损坏引起： 信号故障 J3401 主集射频连接器 损坏引起： 信号故障 U1201 Buck Boost供电芯 U1000 电源管理芯片 U1603 充电管理芯片 U2401 扬声器PA 片 损坏引起： 损坏引起： 损坏引起： 开关机故障 不开机或功能故障 不开机或不充电 损坏引起： 扬声器故障 2019/3/26 第2页，共56页
