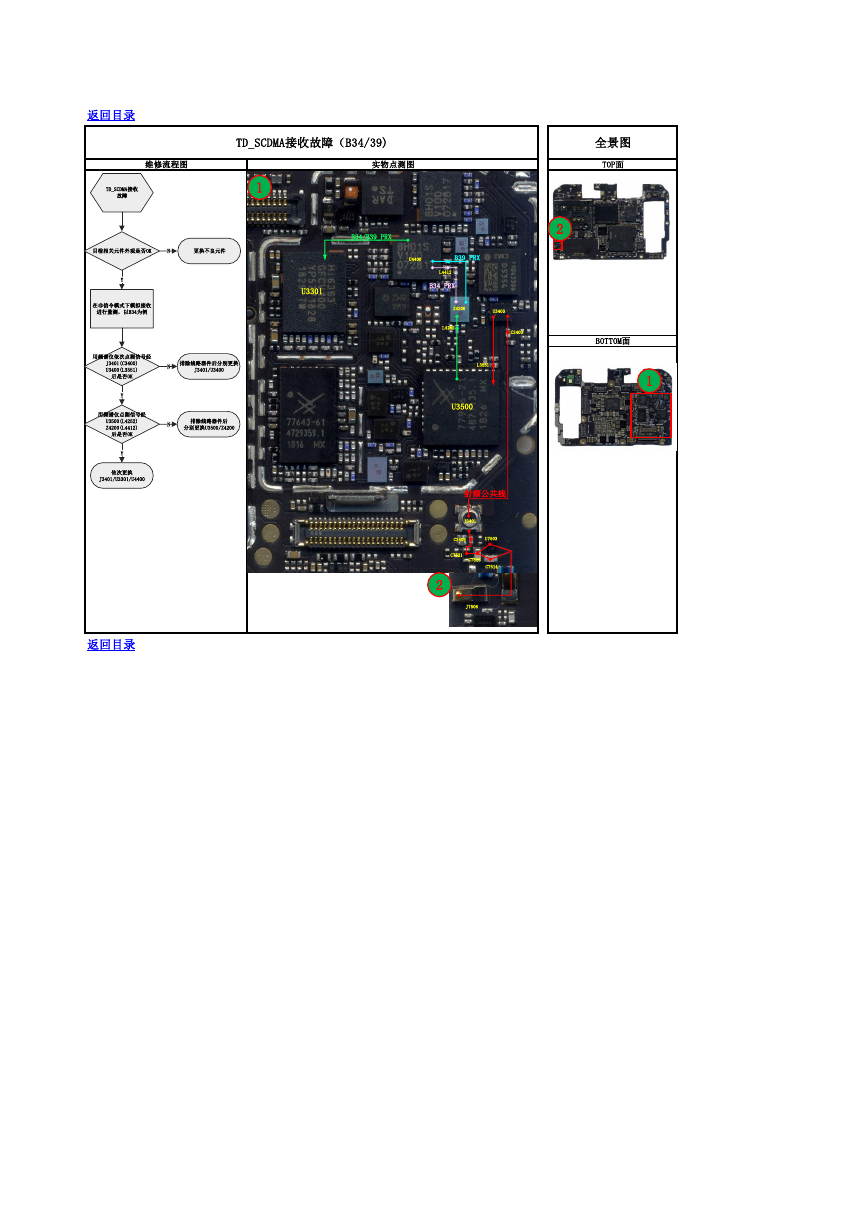

返回目录 TD_SCDMA接收故障（B34/39) 维修流程图 实物点测图 全景图 TOP面 1 2 BOTTOM面 1 B34/B39_PRX U4400 B39_PRX L4412 B34_PRX U3301 Z4200 U3400 L4252 C3400 L3551 U3500 射频公共线 J3401 C3406 U7503 C7521 C7515 C7514 2 J7506 返回目录 TD_SCDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B34为例用频谱仪依次点测信号经J3401(C3400)U3400(L3551)后是否OKYY排除线路器件后分别更换J3401/U3400N用频谱仪点测信号经U3500(L4252)Z4200(L4412)后是否OKY排除线路器件后分别更换U3500/Z4200N依次更换J3401/U3301/U4400
