2017 年山东青岛理工大学命题设计手绘图及建筑设计考研真题命题设计手绘图一、基本要求 1、总分 150 分;考试时间为 3 小时; 3、表现形式不限; 4、考试试卷尺寸为 A3 图纸，横幅构图，考生姓名、准考证号统一写在每张图纸的右下角，请预留折叠位置，勿遮盖卷面内容; 5、考生根据报考专业方向，在以下专业方向中选择所报考方向试题。二、考试内容 1、室内设计与环境艺术及其理论研究/建筑艺术与空间设计设计题目∶某建筑设计事务所设计中心空间设计设计内容∶室内空间设计（1）设计条件本设计主体是某商业办公楼的首层设计办公区域。建筑物为钢筋混凝土框架结构，柱网（进深、跨度方向柱轴间距）皆按照 8400×8400mm 等距离分布。设计办公区域为建筑物首层的一部分。进深×跨度为 8400×25200mm【严格按照原柱网单元划分，即室内进深为一个柱距（柱间轴距）、跨度为三个柱距（柱间轴距）】，面积为 211.68m2。建筑层高为 4600mm，层间混凝土楼板厚 180mm，矩形截面混凝土梁高为 800mm。此区域与周边的分割墙体可为实体砖墙或玻璃幕墙（具体据个人设计需要自行设定）。室内对外联系出入口不得少于两个，门窗位置、大小及其他条件自定。（2）设计要求 2.1 要求设计能突出任务书主题，设计定位与空间性质相吻合、设计语言协调统一; 2.2 对室内所需要的功能区（只考虑事务所接待前台、形象标识墙及作品展示区、待客区、设计工作区及投影洽谈区。其他诸如内部办公室、储藏间等辅助功能区等不在此面积内考虑）进行合理划分，保证尺度严谨，人流顺畅; 2.3 室内设计各经济指标在科学合理的基础上自定。（3）图纸要求 3.1 对室内空间进行合理功能分区，绘制室内设计平面图; 3.2 绘制不少于 1 张主立面图，位置自定。以能突出本空间主题及主要立面为准，多者不限; 3.3 绘制室内彩色透视效果图，不少于 1 张，多者不限。表现形式不限; 3.4 据设计内容绘制不少于 1 张构造节点详图; 3.5 卷面注写设计题目，并对设计内容做不少于 100 字的文字说明; 3.6 平面图、立面图适当标注材料和标高，注明比例（比例自定）、图名。 2、城市景观与公共艺术及其理论研究设计题目∶某集团公司大楼屋顶花园设计设计内容∶室外空间设计屋顶花园面积约 720 平方（24mx30m）。主要功能是为了满足集团员工休息放松身心所用。要求有一定活动器械，留有部门组织活动的空间，水景设计慎重。整体风格不限。

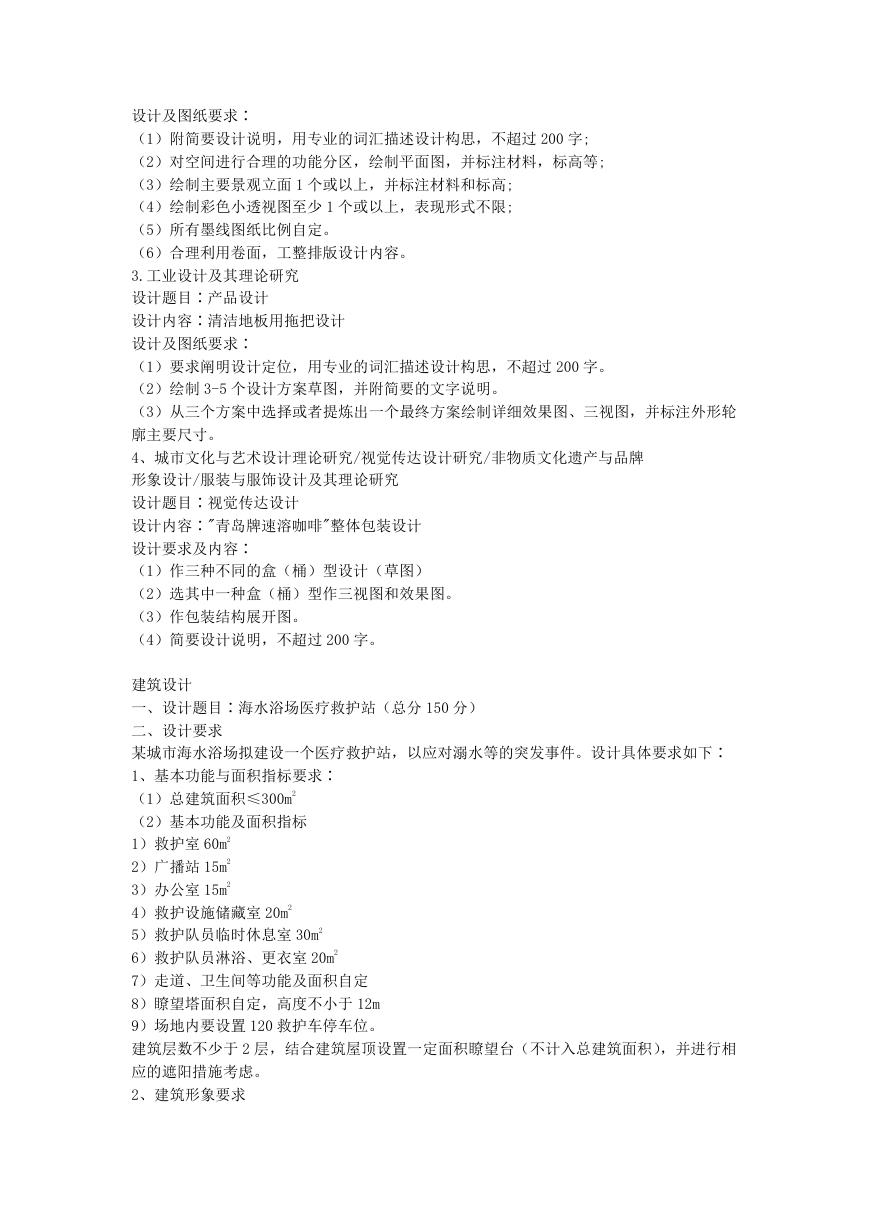

设计及图纸要求∶ （1）附简要设计说明，用专业的词汇描述设计构思，不超过 200 字; （2）对空间进行合理的功能分区，绘制平面图，并标注材料，标高等; （3）绘制主要景观立面 1 个或以上，并标注材料和标高; （4）绘制彩色小透视图至少 1 个或以上，表现形式不限; （5）所有墨线图纸比例自定。（6）合理利用卷面，工整排版设计内容。 3.工业设计及其理论研究设计题目∶产品设计设计内容∶清洁地板用拖把设计设计及图纸要求∶ （1）要求阐明设计定位，用专业的词汇描述设计构思，不超过 200 字。（2）绘制 3-5 个设计方案草图，并附简要的文字说明。（3）从三个方案中选择或者提炼出一个最终方案绘制详细效果图、三视图，并标注外形轮廓主要尺寸。 4、城市文化与艺术设计理论研究/视觉传达设计研究/非物质文化遗产与品牌形象设计/服装与服饰设计及其理论研究设计题目∶视觉传达设计设计内容∶"青岛牌速溶咖啡"整体包装设计设计要求及内容∶ （1）作三种不同的盒（桶）型设计（草图）（2）选其中一种盒（桶）型作三视图和效果图。（3）作包装结构展开图。（4）简要设计说明，不超过 200 字。建筑设计一、设计题目∶海水浴场医疗救护站（总分 150 分）二、设计要求某城市海水浴场拟建设一个医疗救护站，以应对溺水等的突发事件。设计具体要求如下∶ 1、基本功能与面积指标要求∶ （1）总建筑面积≤300m2 （2）基本功能及面积指标 1）救护室 60m2 2）广播站 15m2 3）办公室 15m2 4）救护设施储藏室 20m2 5）救护队员临时休息室 30m2 6）救护队员淋浴、更衣室 20m2 7）走道、卫生间等功能及面积自定 8）瞭望塔面积自定，高度不小于 12m 9）场地内要设置 120 救护车停车位。建筑层数不少于 2 层，结合建筑屋顶设置一定面积瞭望台（不计入总建筑面积），并进行相应的遮阳措施考虑。 2、建筑形象要求

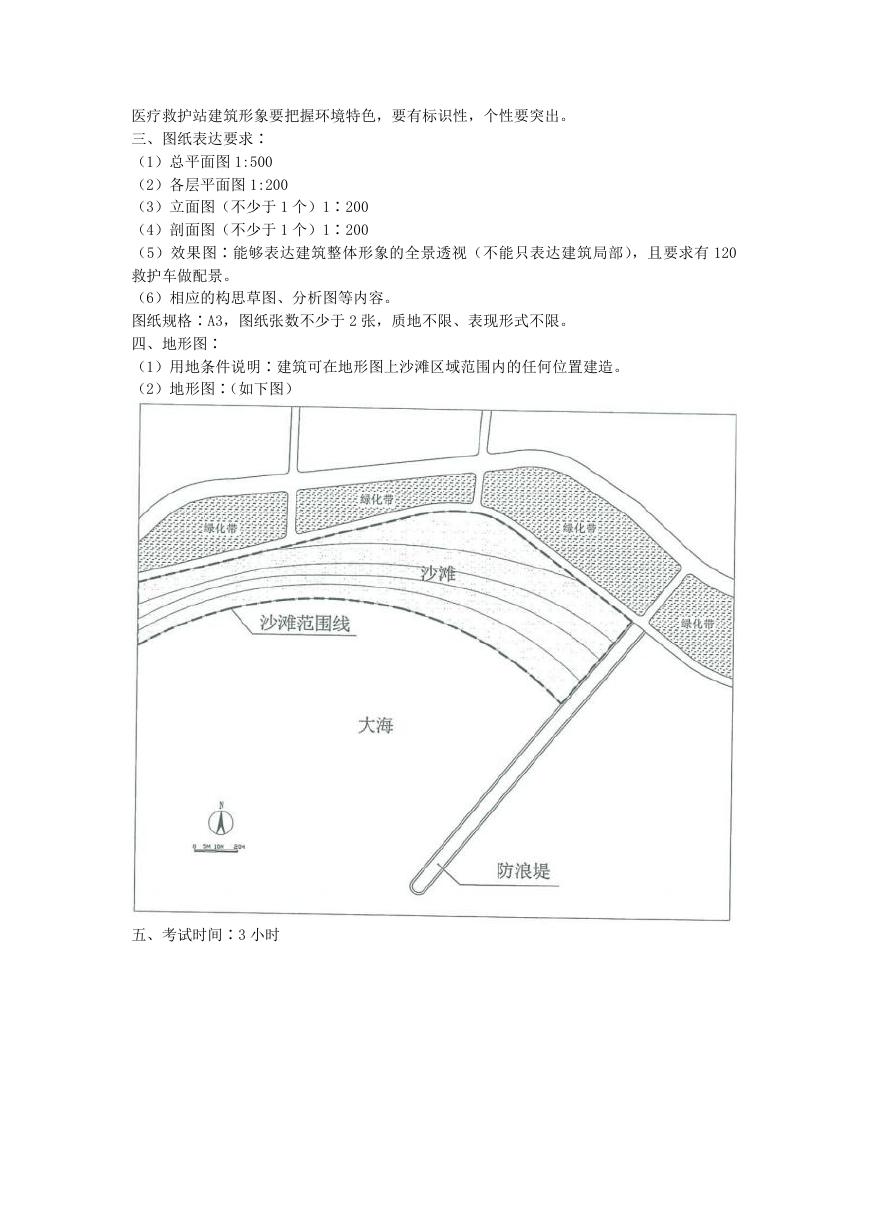

医疗救护站建筑形象要把握环境特色，要有标识性，个性要突出。三、图纸表达要求∶ （1）总平面图 1:500 （2）各层平面图 1:200 （3）立面图（不少于 1 个）1∶200 （4）剖面图（不少于 1 个）1∶200 （5）效果图∶能够表达建筑整体形象的全景透视（不能只表达建筑局部），且要求有 120 救护车做配景。（6）相应的构思草图、分析图等内容。图纸规格∶A3，图纸张数不少于 2 张，质地不限、表现形式不限。四、地形图∶ （1）用地条件说明∶建筑可在地形图上沙滩区域范围内的任何位置建造。（2）地形图∶（如下图）五、考试时间∶3 小时
