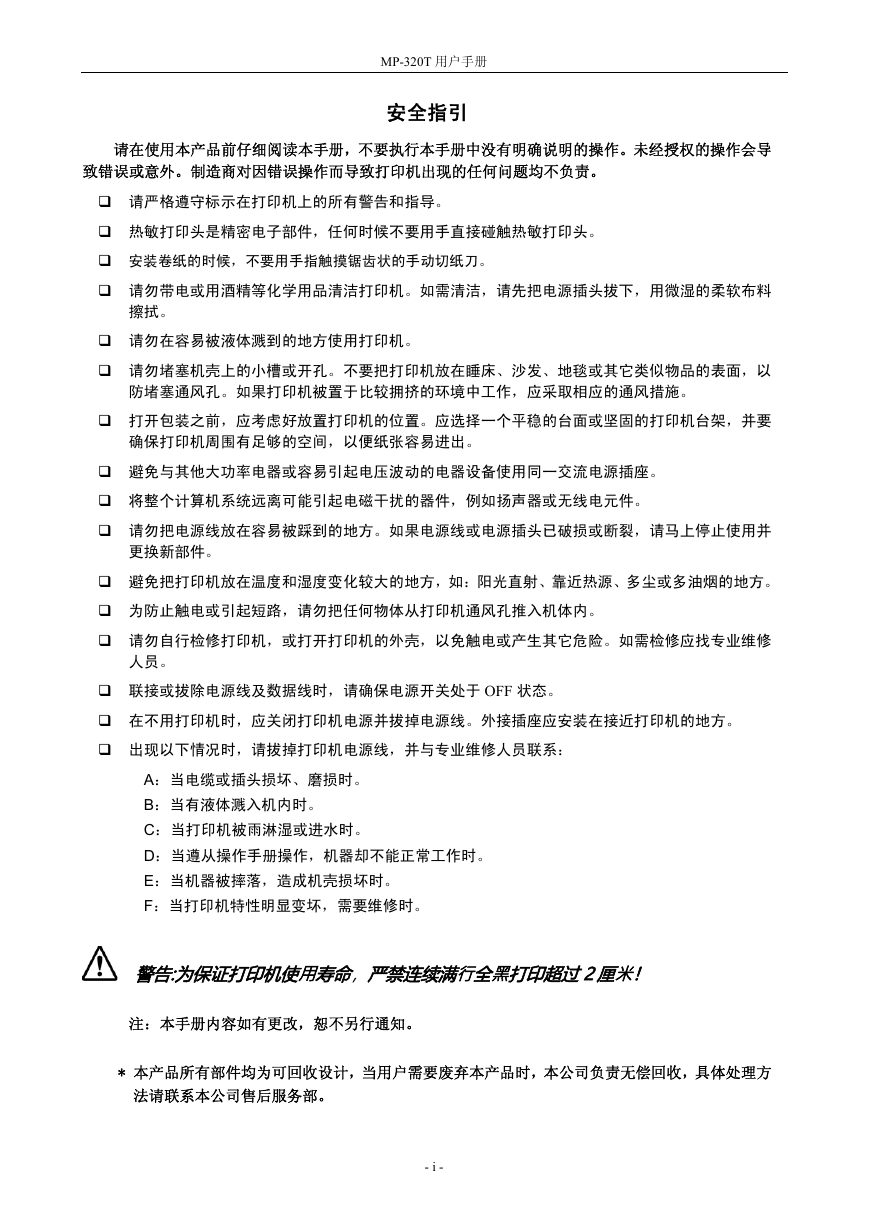

MP-320T 用户手册安全指引请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。热敏打印头是精密电子部件，任何时候不要用手直接碰触热敏打印头。安装卷纸的时候，不要用手指触摸锯齿状的手动切纸刀。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。联接或拔除电源线及数据线时，请确保电源开关处于 OFF 状态。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。警告:为保证打印机使用寿命，严禁连续满行全黑打印超过2厘米！注：本手册内容如有更改，恕不另行通知。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 - i -

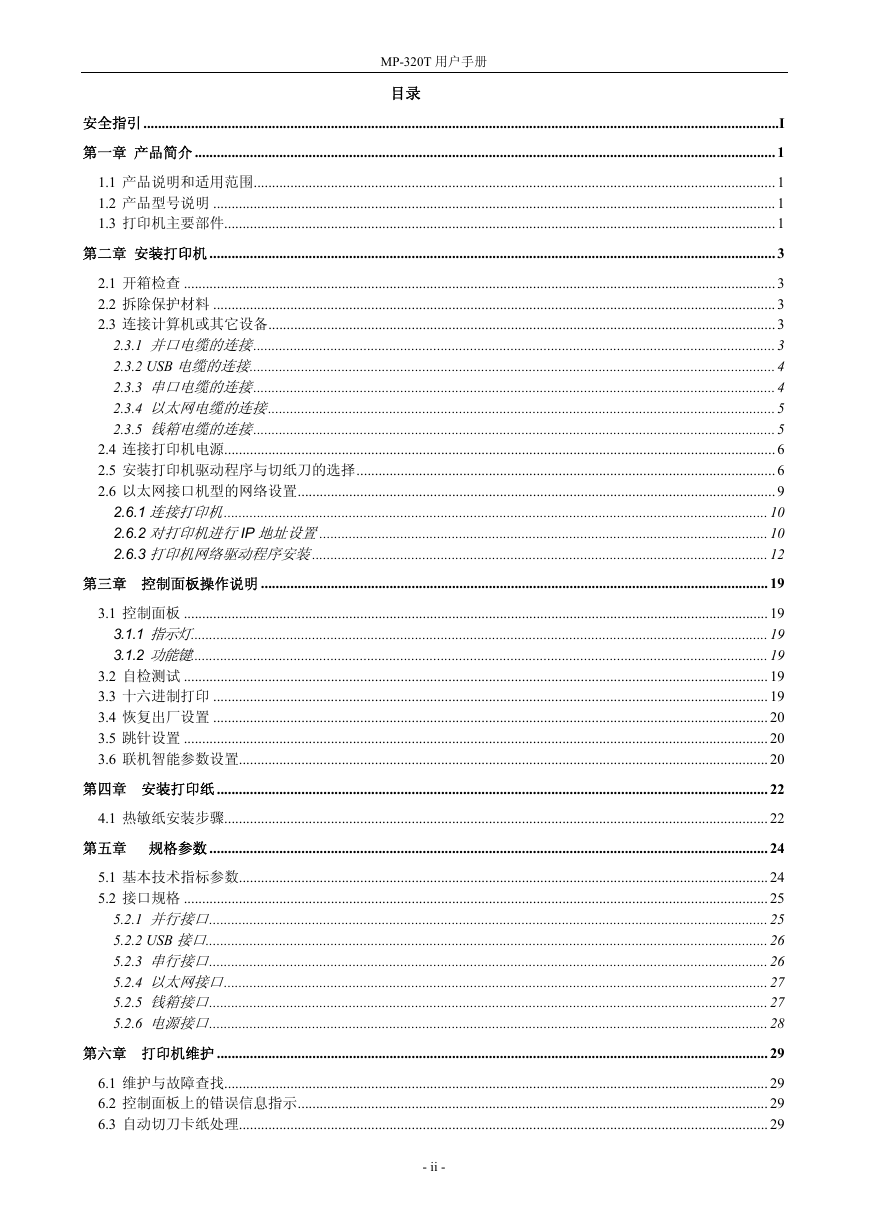

MP-320T 用户手册目录安全指引 .............................................................................................................................................................................I 第一章产品简介 .............................................................................................................................................................. 1 1.1 产品说明和适用范围.............................................................................................................................................. 1 1.2 产品型号说明 ......................................................................................................................................................... 1 1.3 打印机主要部件...................................................................................................................................................... 1 第二章安装打印机 .......................................................................................................................................................... 3 2.1 开箱检查 ................................................................................................................................................................. 3 2.2 拆除保护材料 ......................................................................................................................................................... 3 2.3 连接计算机或其它设备.......................................................................................................................................... 3 2.3.1 并口电缆的连接.............................................................................................................................................. 3 2.3.2 USB 电缆的连接............................................................................................................................................... 4 2.3.3 串口电缆的连接.............................................................................................................................................. 4 2.3.4 以太网电缆的连接.......................................................................................................................................... 5 2.3.5 钱箱电缆的连接.............................................................................................................................................. 5 2.4 连接打印机电源...................................................................................................................................................... 6 2.5 安装打印机驱动程序与切纸刀的选择.................................................................................................................. 6 2.6 以太网接口机型的网络设置.................................................................................................................................. 9 2.6.1 连接打印机.................................................................................................................................................... 10 2.6.2 对打印机进行IP 地址设置.......................................................................................................................... 10 2.6.3 打印机网络驱动程序安装............................................................................................................................ 12 第三章控制面板操作说明 .......................................................................................................................................... 19 3.1 控制面板 ............................................................................................................................................................... 19 3.1.1 指示灯............................................................................................................................................................. 19 3.1.2 功能键............................................................................................................................................................. 19 3.2 自检测试 ............................................................................................................................................................... 19 3.3 十六进制打印 ....................................................................................................................................................... 19 3.4 恢复出厂设置 ....................................................................................................................................................... 20 3.5 跳针设置 ............................................................................................................................................................... 20 3.6 联机智能参数设置................................................................................................................................................ 20 第四章安装打印纸 ...................................................................................................................................................... 22 4.1 热敏纸安装步骤.................................................................................................................................................... 22 第五章规格参数 ........................................................................................................................................................ 24 5.1 基本技术指标参数................................................................................................................................................ 24 5.2 接口规格 ............................................................................................................................................................... 25 5.2.1 并行接口........................................................................................................................................................ 25 5.2.2 USB 接口......................................................................................................................................................... 26 5.2.3 串行接口........................................................................................................................................................ 26 5.2.4 以太网接口.................................................................................................................................................... 27 5.2.5 钱箱接口........................................................................................................................................................ 27 5.2.6 电源接口........................................................................................................................................................ 28 第六章打印机维护 ...................................................................................................................................................... 29 6.1 维护与故障查找.................................................................................................................................................... 29 6.2 控制面板上的错误信息指示................................................................................................................................ 29 6.3 自动切刀卡纸处理................................................................................................................................................ 29 - ii -

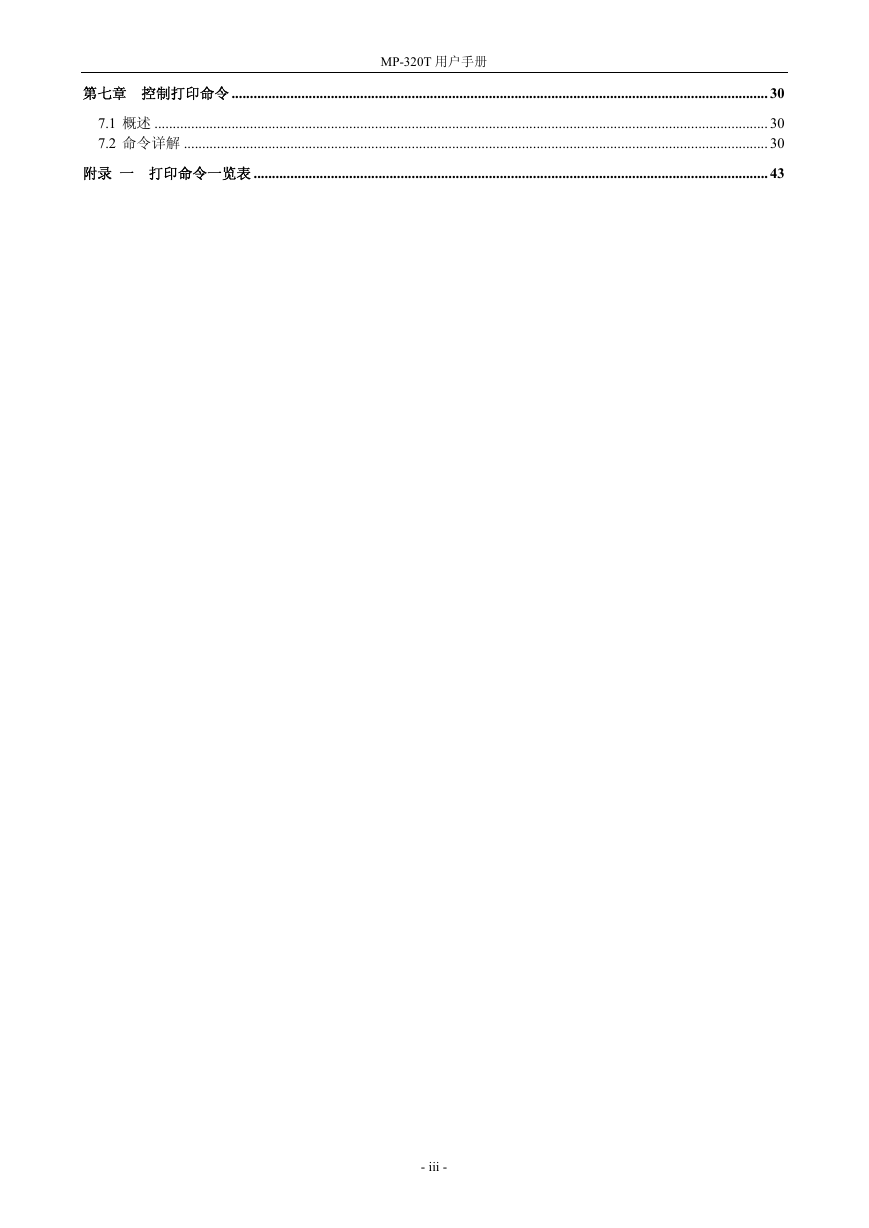

MP-320T 用户手册第七章控制打印命令 .................................................................................................................................................. 30 7.1 概述 ....................................................................................................................................................................... 30 7.2 命令详解 ............................................................................................................................................................... 30 附录一打印命令一览表 ............................................................................................................................................ 43 - iii -

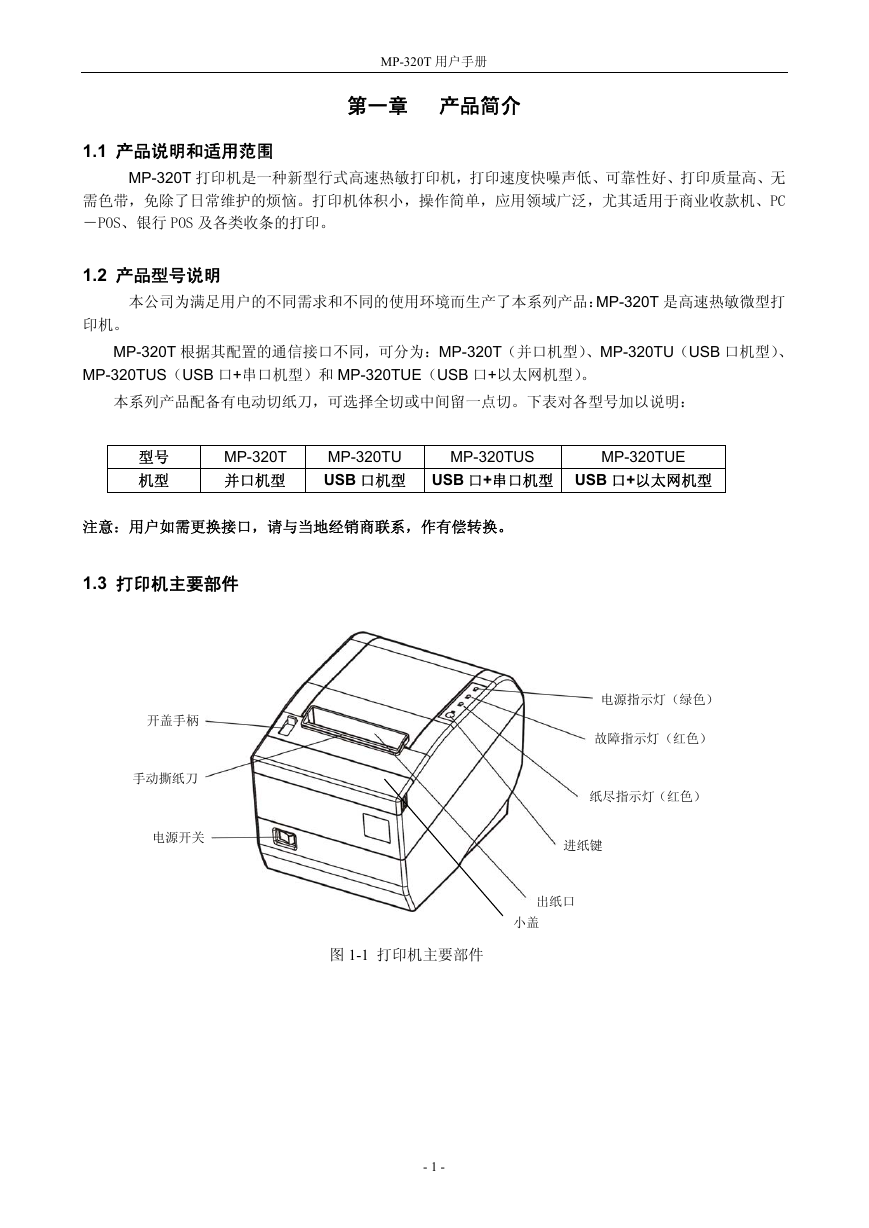

MP-320T 用户手册第一章产品简介 1.1 产品说明和适用范围 MP-320T 打印机是一种新型行式高速热敏打印机，打印速度快噪声低、可靠性好、打印质量高、无需色带，免除了日常维护的烦恼。打印机体积小，操作简单，应用领域广泛，尤其适用于商业收款机、PC －POS、银行 POS 及各类收条的打印。 1.2 产品型号说明本公司为满足用户的不同需求和不同的使用环境而生产了本系列产品：MP-320T 是高速热敏微型打印机。 MP-320T 根据其配置的通信接口不同，可分为：MP-320T（并口机型）、MP-320TU（USB 口机型）、 MP-320TUS（USB 口+串口机型）和 MP-320TUE（USB 口+以太网机型）。本系列产品配备有电动切纸刀，可选择全切或中间留一点切。下表对各型号加以说明：型号机型 MP-320T 并口机型 MP-320TU USB 口机型 USB 口+串口机型 USB 口+以太网机型 MP-320TUS MP-320TUE 注意：用户如需更换接口，请与当地经销商联系，作有偿转换。 1.3 打印机主要部件电源指示灯（绿色）故障指示灯（红色）纸尽指示灯（红色）进纸键出纸口小盖开盖手柄手动撕纸刀电源开关图 1-1 打印机主要部件 - 1 -

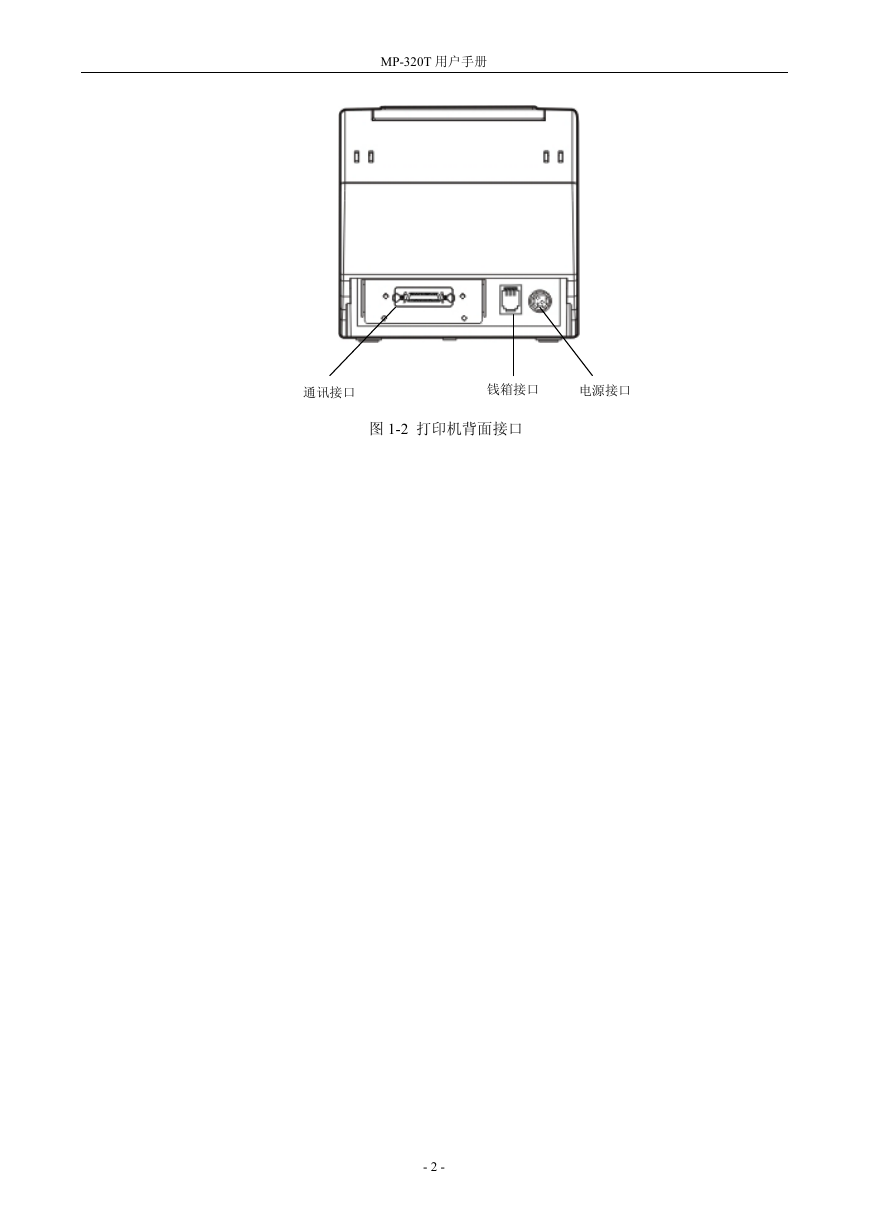

MP-320T 用户手册通讯接口钱箱接口电源接口图 1-2 打印机背面接口 - 2 -

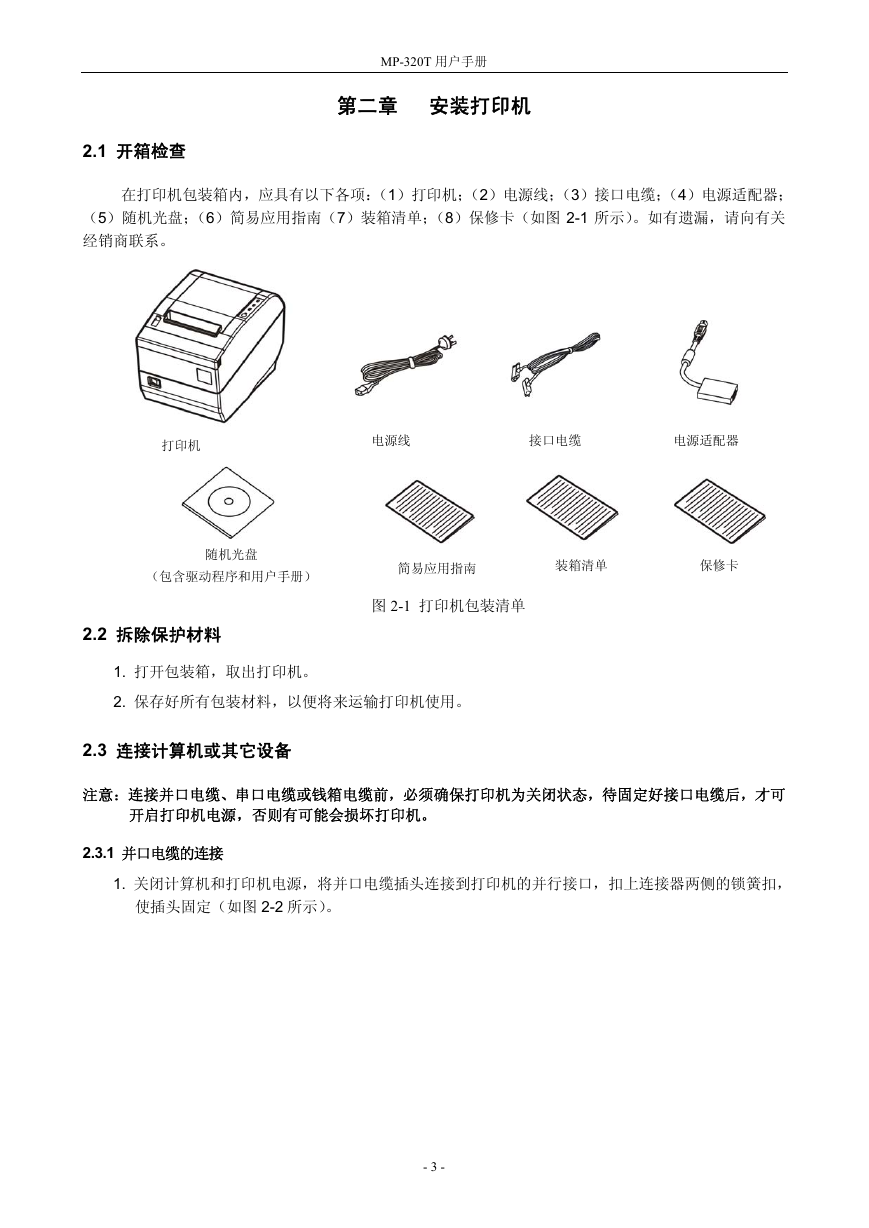

MP-320T 用户手册第二章安装打印机 2.1 开箱检查在打印机包装箱内，应具有以下各项：（1）打印机；（2）电源线；（3）接口电缆；（4）电源适配器；（5）随机光盘；（6）简易应用指南（7）装箱清单；（8）保修卡（如图 2-1 所示）。如有遗漏，请向有关经销商联系。 2.2 拆除保护材料图 2-1 打印机包装清单（包含驱动程序和用户手册）接口电缆电源适配器随机光盘简易应用指南装箱清单保修卡打印机电源线 1. 打开包装箱，取出打印机。 2. 保存好所有包装材料，以便将来运输打印机使用。 2.3 连接计算机或其它设备注意：连接并口电缆、串口电缆或钱箱电缆前，必须确保打印机为关闭状态，待固定好接口电缆后，才可开启打印机电源，否则有可能会损坏打印机。 2.3.1 并口电缆的连接 1. 关闭计算机和打印机电源，将并口电缆插头连接到打印机的并行接口，扣上连接器两侧的锁簧扣，使插头固定（如图 2-2 所示）。 - 3 -

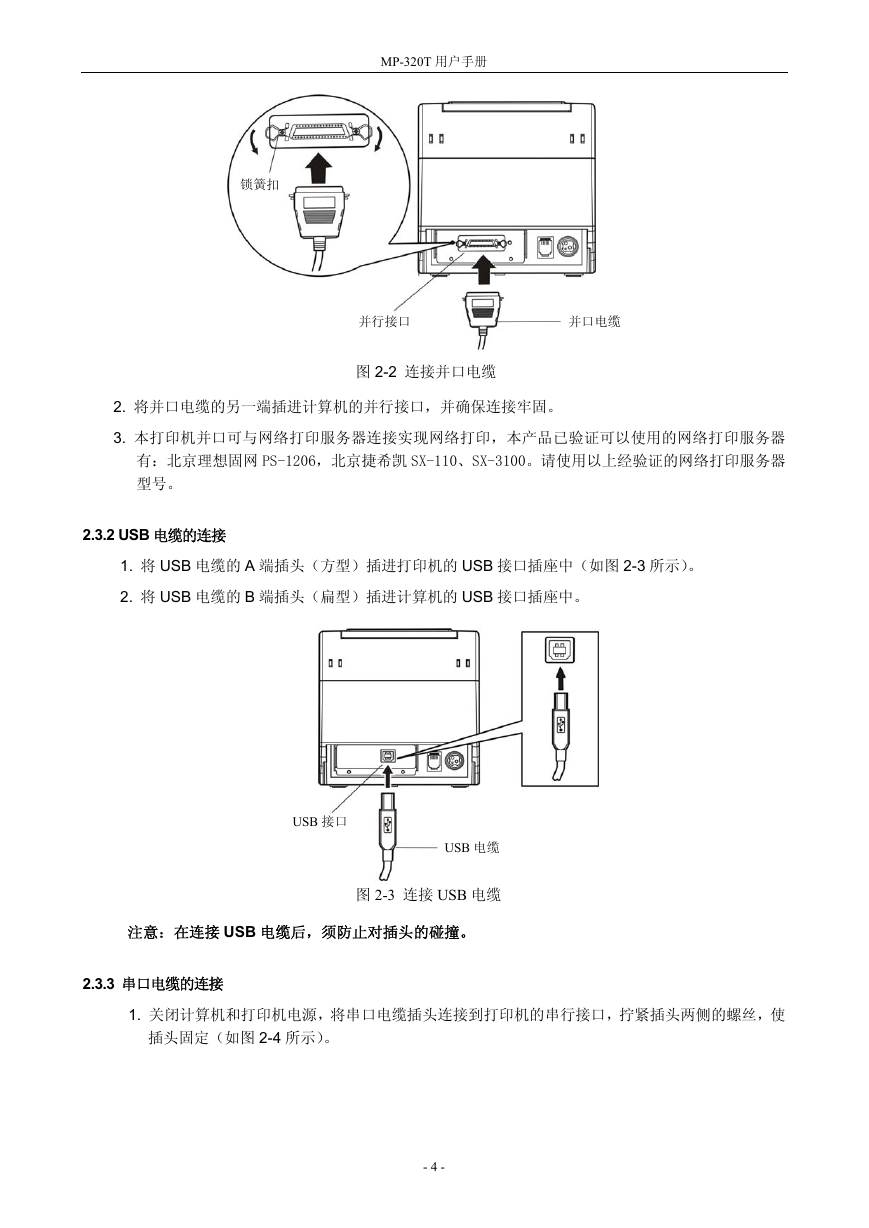

MP-320T 用户手册锁簧扣并行接口并口电缆图 2-2 连接并口电缆 2. 将并口电缆的另一端插进计算机的并行接口，并确保连接牢固。 3. 本打印机并口可与网络打印服务器连接实现网络打印，本产品已验证可以使用的网络打印服务器有：北京理想固网 PS-1206，北京捷希凯 SX-110、SX-3100。请使用以上经验证的网络打印服务器型号。 2.3.2 USB 电缆的连接 1. 将 USB 电缆的 A 端插头（方型）插进打印机的 USB 接口插座中（如图 2-3 所示）。 2. 将 USB 电缆的 B 端插头（扁型）插进计算机的 USB 接口插座中。 USB 接口注意：在连接 USB 电缆后，须防止对插头的碰撞。 USB 电缆图 2-3 连接 USB 电缆 2.3.3 串口电缆的连接 1. 关闭计算机和打印机电源，将串口电缆插头连接到打印机的串行接口，拧紧插头两侧的螺丝，使插头固定（如图 2-4 所示）。 - 4 -
