产品规格书 MPM-78M 嵌入式打印单元新会江裕信息产业有限公司

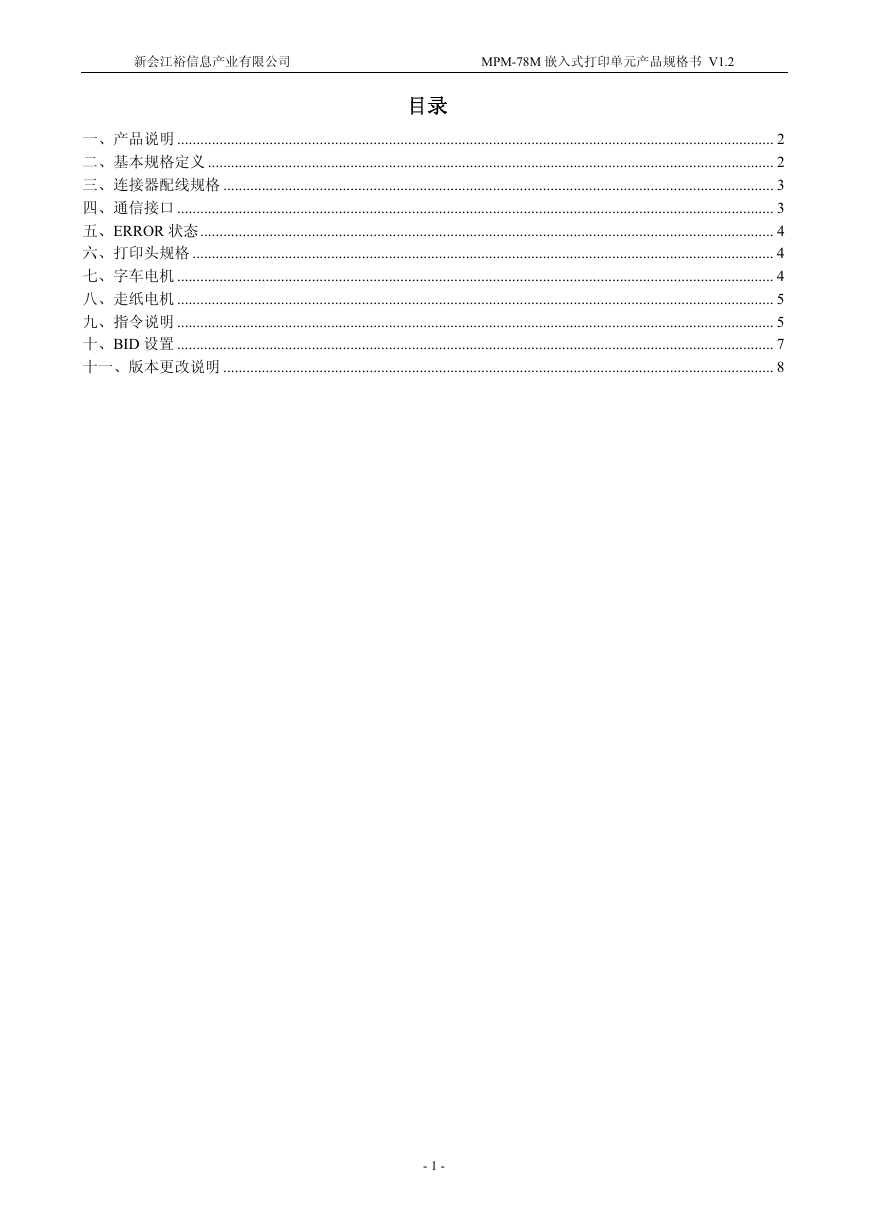

新会江裕信息产业有限公司 MPM-78M 嵌入式打印单元产品规格书 V1.2 目录一、产品说明 ........................................................................................................................................................... 2 二、基本规格定义 ................................................................................................................................................... 2 三、连接器配线规格 ............................................................................................................................................... 3 四、通信接口 ........................................................................................................................................................... 3 五、ERROR 状态..................................................................................................................................................... 4 六、打印头规格 ....................................................................................................................................................... 4 七、字车电机 ........................................................................................................................................................... 4 八、走纸电机 ........................................................................................................................................................... 5 九、指令说明 ........................................................................................................................................................... 5 十、BID 设置 ........................................................................................................................................................... 7 十一、版本更改说明 ............................................................................................................................................... 8 - 1 -

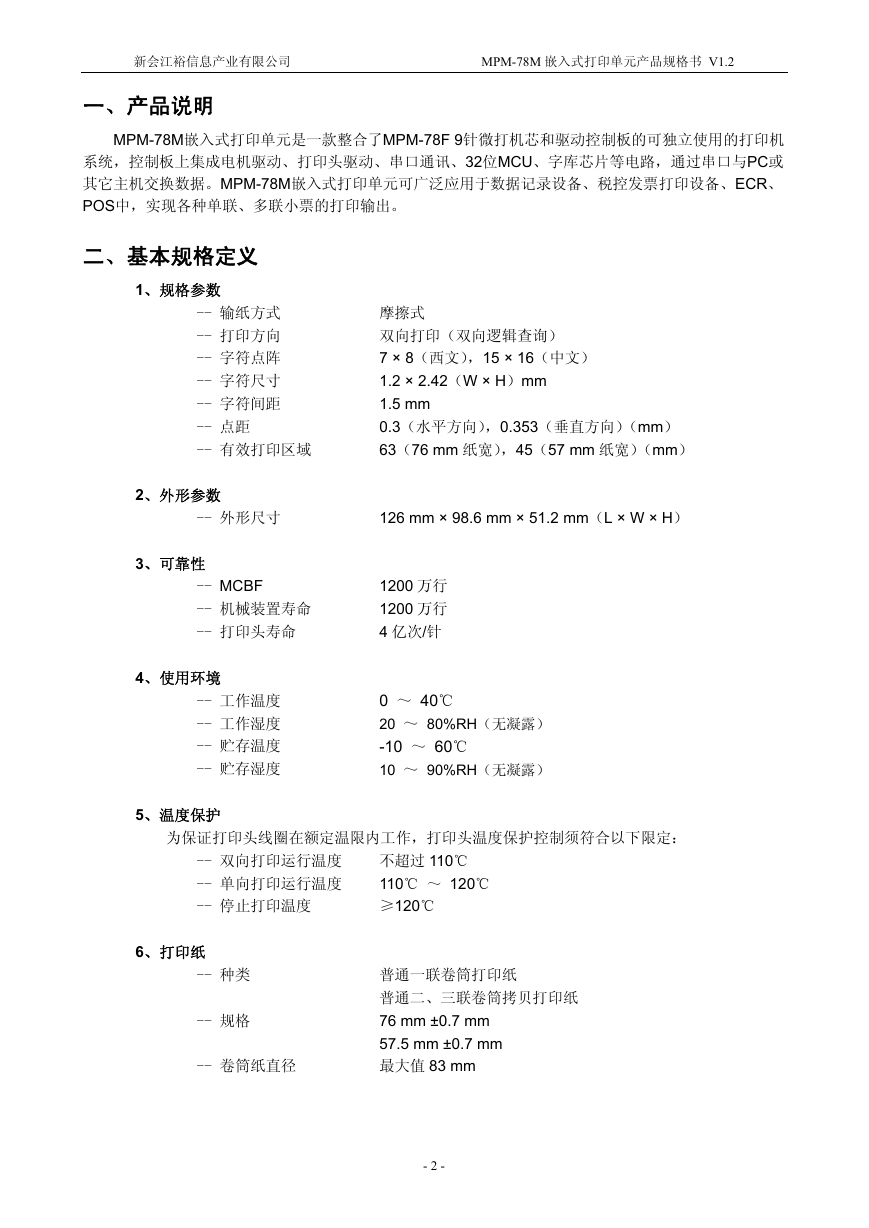

新会江裕信息产业有限公司 MPM-78M 嵌入式打印单元产品规格书 V1.2 一、产品说明 MPM-78M嵌入式打印单元是一款整合了MPM-78F 9针微打机芯和驱动控制板的可独立使用的打印机系统，控制板上集成电机驱动、打印头驱动、串口通讯、32位MCU、字库芯片等电路，通过串口与PC或其它主机交换数据。MPM-78M嵌入式打印单元可广泛应用于数据记录设备、税控发票打印设备、ECR、 POS中，实现各种单联、多联小票的打印输出。二、基本规格定义 1、规格参数 -- 输纸方式 -- 打印方向 -- 字符点阵 -- 字符尺寸 -- 字符间距 -- 点距 -- 有效打印区域 2、外形参数 -- 外形尺寸 3、可靠性 -- MCBF -- 机械装置寿命 -- 打印头寿命 4、使用环境 -- 工作温度 -- 工作湿度 -- 贮存温度 -- 贮存湿度摩擦式双向打印（双向逻辑查询） 7 × 8（西文），15 × 16（中文） 1.2 × 2.42（W × H）mm 1.5 mm 0.3（水平方向），0.353（垂直方向）（mm） 63（76 mm 纸宽），45（57 mm 纸宽）（mm） 126 mm × 98.6 mm × 51.2 mm（L × W × H） 1200 万行 1200 万行 4 亿次/针 0 ～ 40℃ 20 ～ 80%RH（无凝露） -10 ～ 60℃ 10 ～ 90%RH（无凝露） 5、温度保护为保证打印头线圈在额定温限内工作，打印头温度保护控制须符合以下限定： -- 双向打印运行温度不超过 110℃ -- 单向打印运行温度 110℃ ～ 120℃ ≥120℃ -- 停止打印温度 6、打印纸 -- 种类 -- 规格 -- 卷筒纸直径普通一联卷筒打印纸普通二、三联卷筒拷贝打印纸 76 mm ±0.7 mm 57.5 mm ±0.7 mm 最大值 83 mm - 2 -

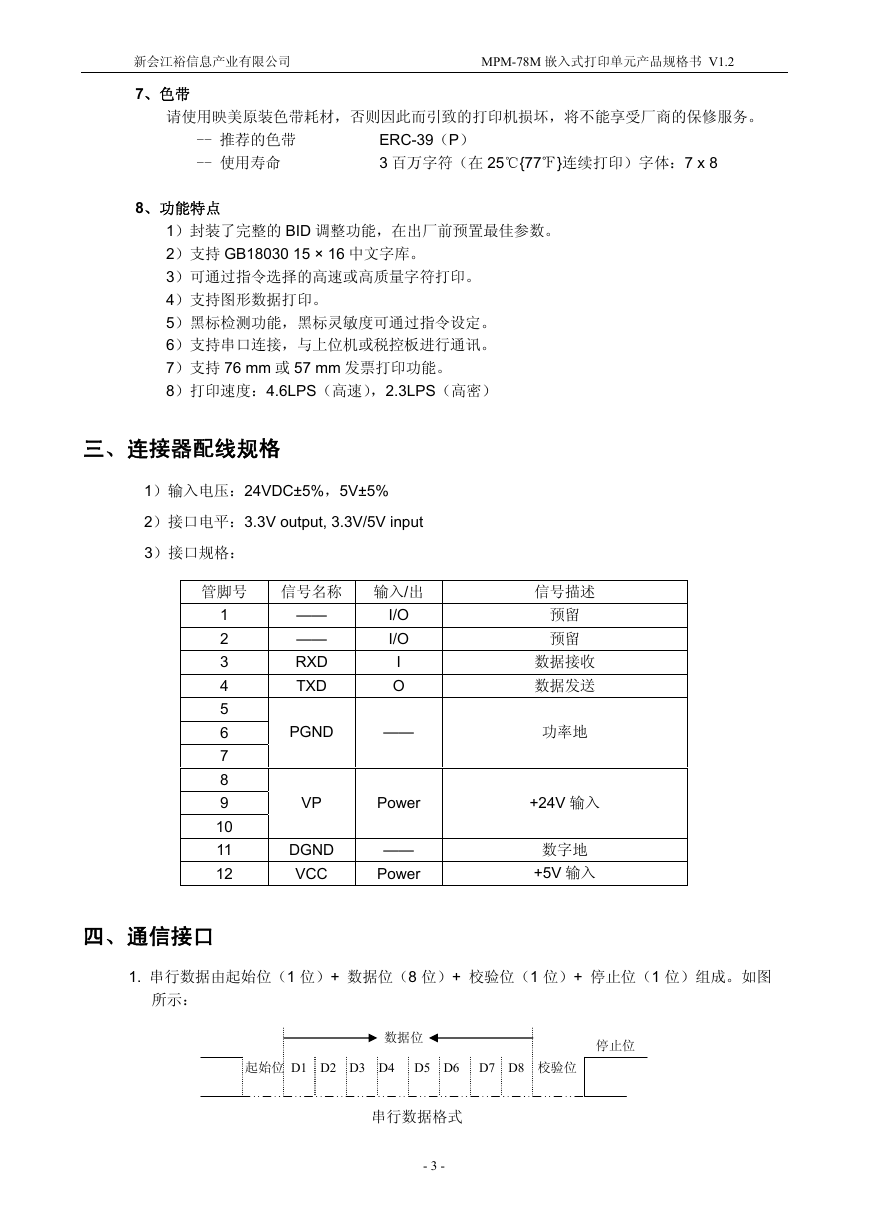

新会江裕信息产业有限公司 MPM-78M 嵌入式打印单元产品规格书 V1.2 7、色带请使用映美原装色带耗材，否则因此而引致的打印机损坏，将不能享受厂商的保修服务。 -- 推荐的色带 -- 使用寿命 ERC-39（P） 3 百万字符（在 25℃{77℉}连续打印）字体：7 x 8 8、功能特点 1）封装了完整的 BID 调整功能，在出厂前预置最佳参数。 2）支持 GB18030 15 × 16 中文字库。 3）可通过指令选择的高速或高质量字符打印。 4）支持图形数据打印。 5）黑标检测功能，黑标灵敏度可通过指令设定。 6）支持串口连接，与上位机或税控板进行通讯。 7）支持 76 mm 或 57 mm 发票打印功能。 8）打印速度：4.6LPS（高速），2.3LPS（高密）三、连接器配线规格 1）输入电压：24VDC±5%，5V±5% 2）接口电平：3.3V output, 3.3V/5V input 3）接口规格：管脚号信号名称输入/出 1 2 3 4 5 6 7 8 9 10 11 12 —— —— RXD TXD I/O I/O I O PGND —— 信号描述预留预留数据接收数据发送功率地 VP Power +24V 输入 DGND VCC —— Power 数字地 +5V 输入四、通信接口 1. 串行数据由起始位（1 位）+ 数据位（8 位）+ 校验位（1 位）+ 停止位（1 位）组成。如图所示：数据位停止位起始位 D1 D2 D3 D4 D5 D6 D7 D8 校验位串行数据格式 - 3 -

新会江裕信息产业有限公司 MPM-78M 嵌入式打印单元产品规格书 V1.2 2. 串口设置波特率校验位数据位停止位五、ERROR 状态 57600bps 无 8 1 出现异常时，打印机将自动返回一个字节到主机以表示打印机的当前状态。状态字节各位表示如下： 7 6 5 4 3 2 1 0 Bit7: 1 = 打印机有出错的信息，0 = 返回正常状态，可以接收下一指令 Bit6: 1 = 打印头过热，0 = 打印头温度正常 Bit5: 1 = 黑标检测错误，0 = 黑标正常 Bit4: 预留 Bit3: 1 = 接收数据有错误，0 = 数据正常 Bit2: 1 = 打印机缺纸，0 = 有纸 Bit1: 1 = 打印机复位异常，0 = 正常 Bit0: 1 = 打印机 FLASH 存贮器异常，0 = 打印机 FLASH 存贮器正常六、打印头规格基本特性 1）驱动方式 2）电源电压 3）最大频率 4）线圈电阻 5）峰值电流 6）脉冲宽度 7）热敏电阻七、字车电机电机特性 1）字车电机规格 2）驱动方式 3）激磁方式额定电压驱动 24VDC±10％ 1200 Hz 16Ω（在 25℃） 1.1A 350us @24.0V 310us @26.4V 380us @21.6V 10KΩ±5％@25℃ 4 相位 PM 型步进电机稳恒电流驱动 2-2 相激磁方式 - 4 -

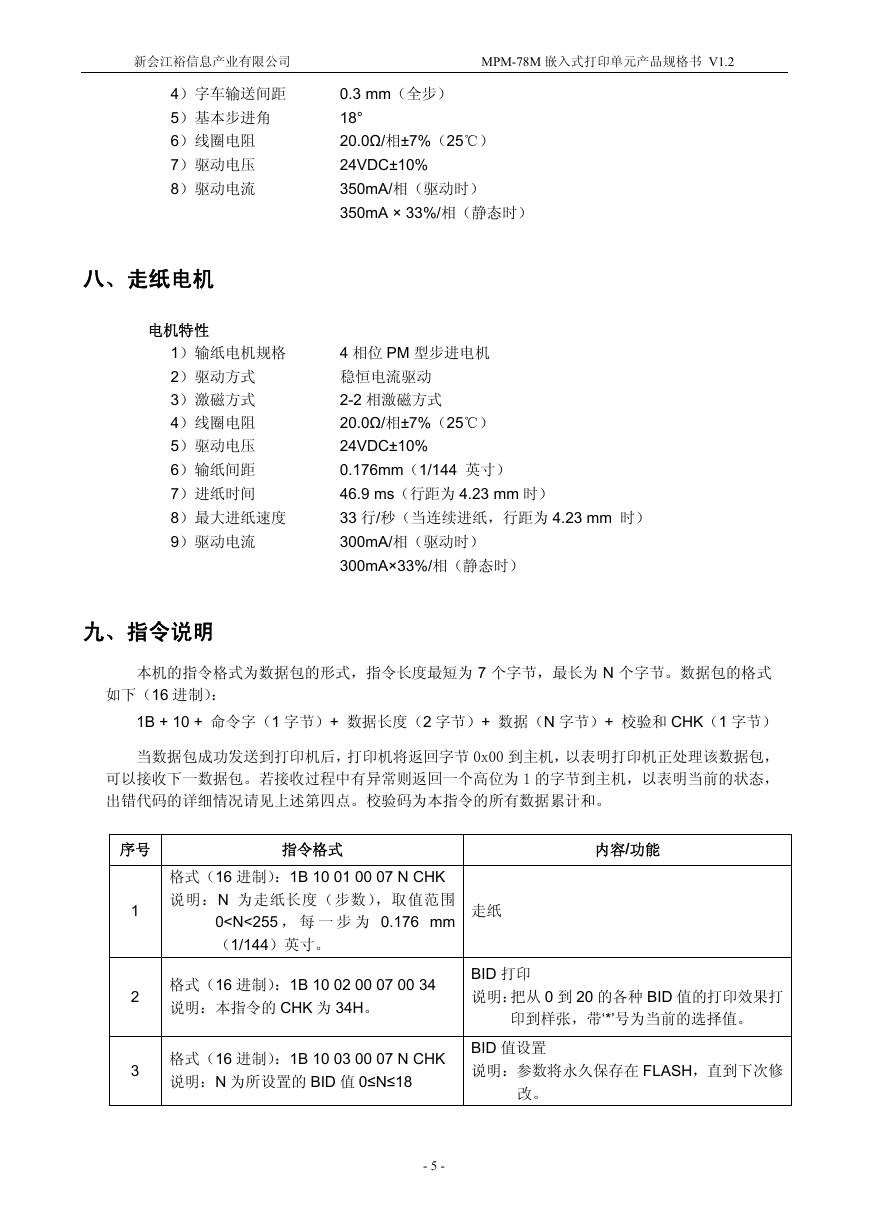

新会江裕信息产业有限公司 MPM-78M 嵌入式打印单元产品规格书 V1.2 4）字车输送间距 5）基本步进角 6）线圈电阻 7）驱动电压 8）驱动电流 0.3 mm（全步） 18° 20.0Ω/相±7%（25℃） 24VDC±10% 350mA/相（驱动时） 350mA × 33%/相（静态时）八、走纸电机电机特性 1）输纸电机规格 2）驱动方式 3）激磁方式 4）线圈电阻 5）驱动电压 6）输纸间距 7）进纸时间 8）最大进纸速度 9）驱动电流 4 相位 PM 型步进电机稳恒电流驱动 2-2 相激磁方式 20.0Ω/相±7%（25℃） 24VDC±10% 0.176mm（1/144 英寸） 46.9 ms（行距为 4.23 mm 时） 33 行/秒（当连续进纸，行距为 4.23 mm 时） 300mA/相（驱动时） 300mA×33%/相（静态时）九、指令说明本机的指令格式为数据包的形式，指令长度最短为 7 个字节，最长为 N 个字节。数据包的格式如下（16 进制）： 1B + 10 + 命令字（1 字节）+ 数据长度（2 字节）+ 数据（N 字节）+ 校验和 CHK（1 字节）当数据包成功发送到打印机后，打印机将返回字节 0x00 到主机，以表明打印机正处理该数据包，可以接收下一数据包。若接收过程中有异常则返回一个高位为 1 的字节到主机，以表明当前的状态，出错代码的详细情况请见上述第四点。校验码为本指令的所有数据累计和。序号 1 指令格式内容/功能格式（16 进制）：1B 10 01 00 07 N CHK 说明：N 为走纸长度（步数），取值范围 0

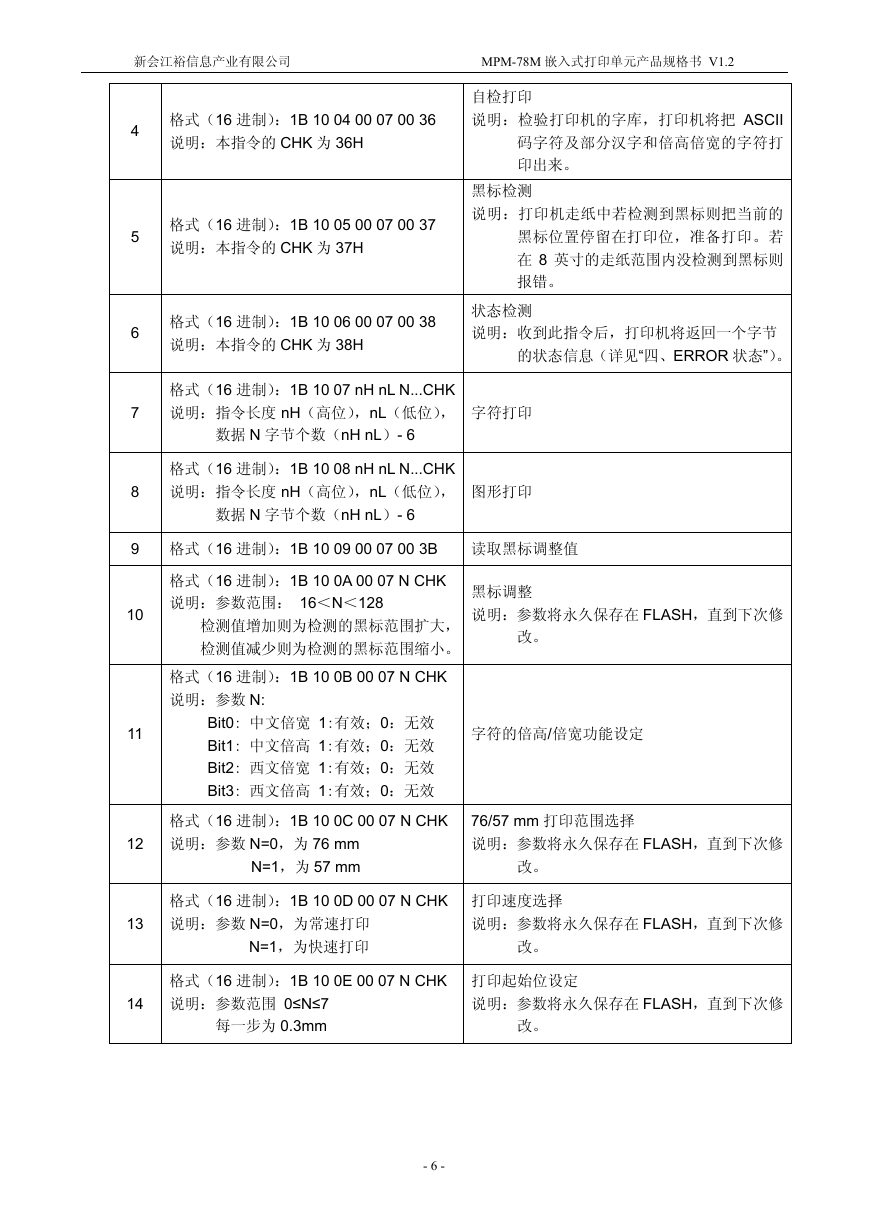

新会江裕信息产业有限公司 MPM-78M 嵌入式打印单元产品规格书 V1.2 4 格式（16 进制）：1B 10 04 00 07 00 36 说明：本指令的 CHK 为 36H 5 格式（16 进制）：1B 10 05 00 07 00 37 说明：本指令的 CHK 为 37H 6 格式（16 进制）：1B 10 06 00 07 00 38 说明：本指令的 CHK 为 38H 自检打印说明：检验打印机的字库，打印机将把 ASCII 码字符及部分汉字和倍高倍宽的字符打印出来。黑标检测说明：打印机走纸中若检测到黑标则把当前的黑标位置停留在打印位，准备打印。若在 8 英寸的走纸范围内没检测到黑标则报错。状态检测说明：收到此指令后，打印机将返回一个字节的状态信息（详见“四、ERROR 状态”）。 7 8 格式（16 进制）：1B 10 07 nH nL N...CHK 说明：指令长度 nH（高位），nL（低位），字符打印数据 N 字节个数（nH nL）- 6 格式（16 进制）：1B 10 08 nH nL N...CHK 说明：指令长度 nH（高位），nL（低位），图形打印数据 N 字节个数（nH nL）- 6 9 格式（16 进制）：1B 10 09 00 07 00 3B 读取黑标调整值 10 11 12 13 14 格式（16 进制）：1B 10 0A 00 07 N CHK 说明：参数范围： 16＜N＜128 检测值增加则为检测的黑标范围扩大，检测值减少则为检测的黑标范围缩小。格式（16 进制）：1B 10 0B 00 07 N CHK 说明：参数 N: Bit0: 中文倍宽 1:有效；0：无效 Bit1: 中文倍高 1:有效；0：无效 Bit2: 西文倍宽 1:有效；0：无效 Bit3: 西文倍高 1:有效；0：无效格式（16 进制）：1B 10 0C 00 07 N CHK 说明：参数 N=0，为 76 mm N=1，为 57 mm 格式（16 进制）：1B 10 0D 00 07 N CHK 说明：参数 N=0，为常速打印 N=1，为快速打印格式（16 进制）：1B 10 0E 00 07 N CHK 说明：参数范围 0≤N≤7 每一步为 0.3mm 黑标调整说明：参数将永久保存在 FLASH，直到下次修改。字符的倍高/倍宽功能设定 76/57 mm 打印范围选择说明：参数将永久保存在 FLASH，直到下次修改。打印速度选择说明：参数将永久保存在 FLASH，直到下次修改。打印起始位设定说明：参数将永久保存在 FLASH，直到下次修改。 - 6 -

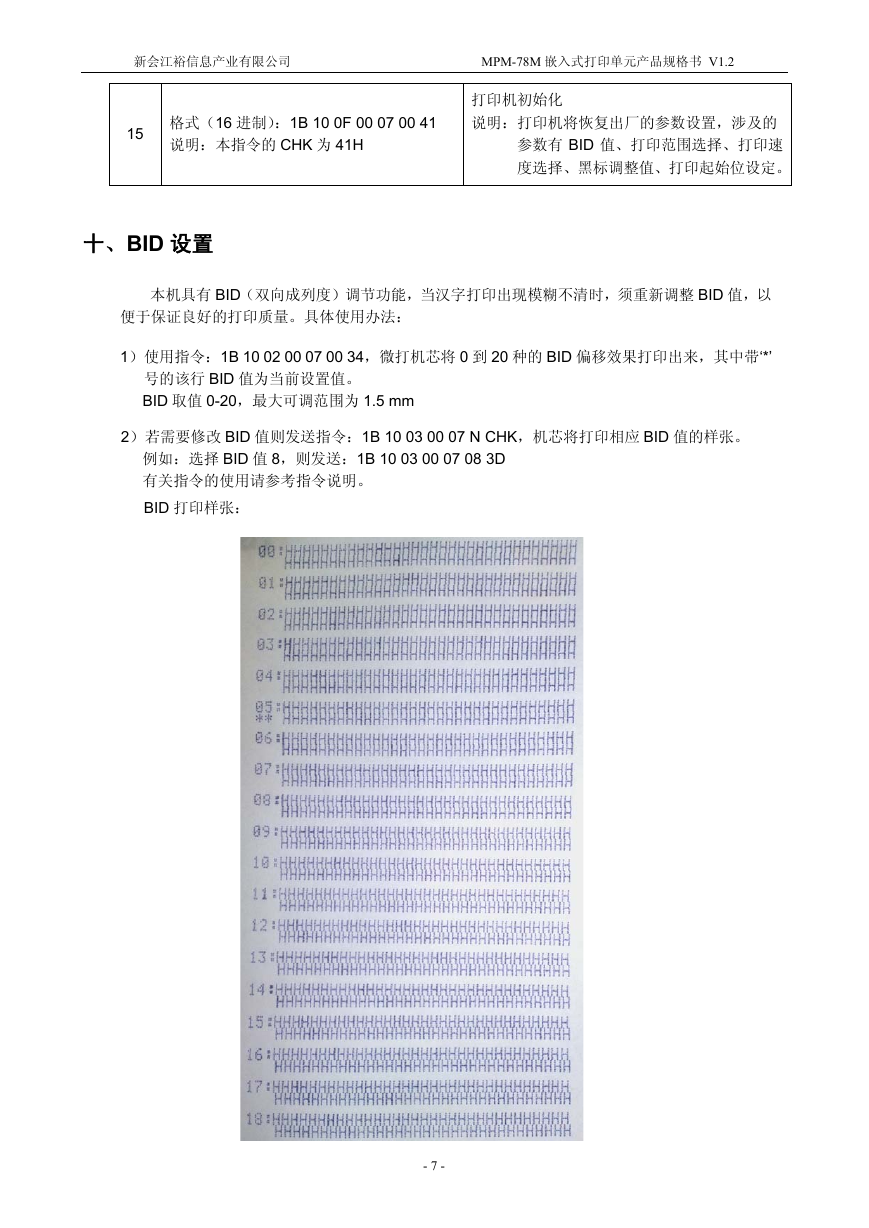

新会江裕信息产业有限公司 MPM-78M 嵌入式打印单元产品规格书 V1.2 15 格式（16 进制）：1B 10 0F 00 07 00 41 说明：本指令的 CHK 为 41H 打印机初始化说明：打印机将恢复出厂的参数设置，涉及的参数有 BID 值、打印范围选择、打印速度选择、黑标调整值、打印起始位设定。十、BID 设置本机具有 BID（双向成列度）调节功能，当汉字打印出现模糊不清时，须重新调整 BID 值，以便于保证良好的打印质量。具体使用办法： 1）使用指令：1B 10 02 00 07 00 34，微打机芯将 0 到 20 种的 BID 偏移效果打印出来，其中带‘*’ 号的该行 BID 值为当前设置值。 BID 取值 0-20，最大可调范围为 1.5 mm 2）若需要修改 BID 值则发送指令：1B 10 03 00 07 N CHK，机芯将打印相应 BID 值的样张。例如：选择 BID 值 8，则发送：1B 10 03 00 07 08 3D 有关指令的使用请参考指令说明。 BID 打印样张： - 7 -
