青岛理工大学毕业设计（论文）题目宿舍智能防盗防火报警系统学生姓名：指导教师：学院专业班 2011 年 6 月 20 日

青岛理工大学本科生毕业设计（论文）选题、审题表院（部）专业自动化学院自动化指导教师姓名职称申报题目名称宿舍智能防盗防火报警系统题目类型 A B B C 题目来源 A C B B 课题简介：（国内外现状简介及课题的目的、意义；重点要解决的问题等）本课题来源于应用课题，为了更全面系统地与市场接轨，从实用的角度出发，利用已学过掌握的知识，本设计是以凌阳 SPCE061A 为控制中心，实现对宿舍人员进出情况及人数的统计、贵重物品的检测以及宿舍火灾检测及报警功能。本系统设计并制作了一个主机，多个从机。从机由信号采集单元、信号传输单元、控制单元等组成，完成对宿舍烟雾，人员状况，贵重物品等信息的采集、处理和发送功能；主机接受从机信息，实现异地实时监控功能；该系统成本较低，应用于学生宿舍，能较好地完成宿舍内的安防，在异常情况时立即报警。通过毕业设计使学生更系统地利用学过的知识，更快地走向社会。设计（论文）要求及应具备条件：该仪器凌阳 SPCE061A 单片机，采用单片机设计宿舍智能防盗防火报警系统，设计参数如下：（1）实现人体检测与声光报警功能。（2）实现烟雾检测与声光报警功能。（3）用键盘输入密码完成报警系统的解警等工作状况。（4）实现异地监控。（5）能反映宿舍内人员的进出情况及人数的记录。（6）宿舍无人时提示锁门。（7）人体检测范围5米左右。（8）实现网络控制，可在监控点监控多个宿舍。（9）能检测本宿舍贵重物品的进出情况。具备条件：仿真器、电脑、电烙铁、万用表、电子元器件、参考文献（见任务书）；学生应具有单片机及相关知识，在规定时间（17 周前），规定地点完成毕业设计。教研室主任意见院（部）意见签名：年月日签名：年月日注：题目类型：A 工程设计 B 应用研究 C 理论研究题目来源：A 科研、工程实际题目 B 有科研、工程实际背景的题目 C 自拟题目第 1 页

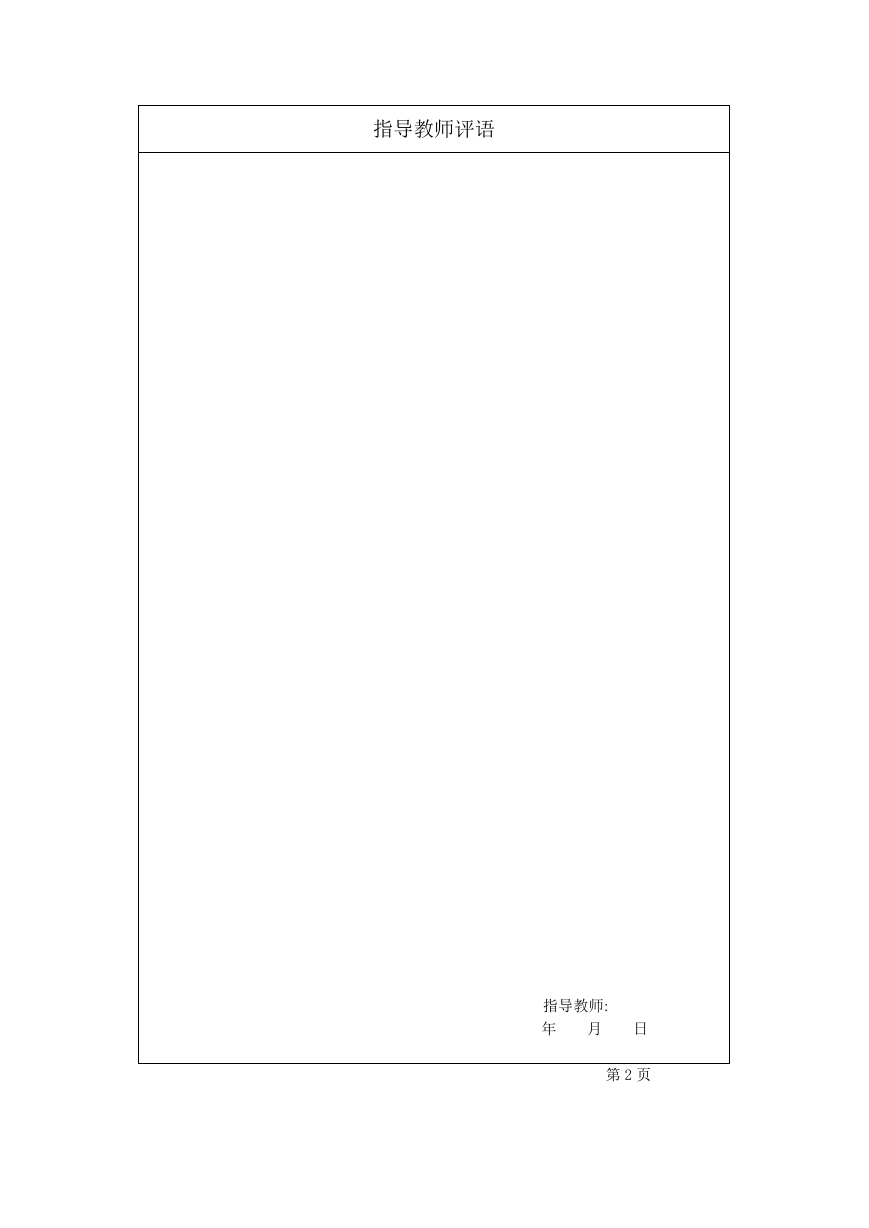

指导教师评语指导教师: 年月日第 2 页

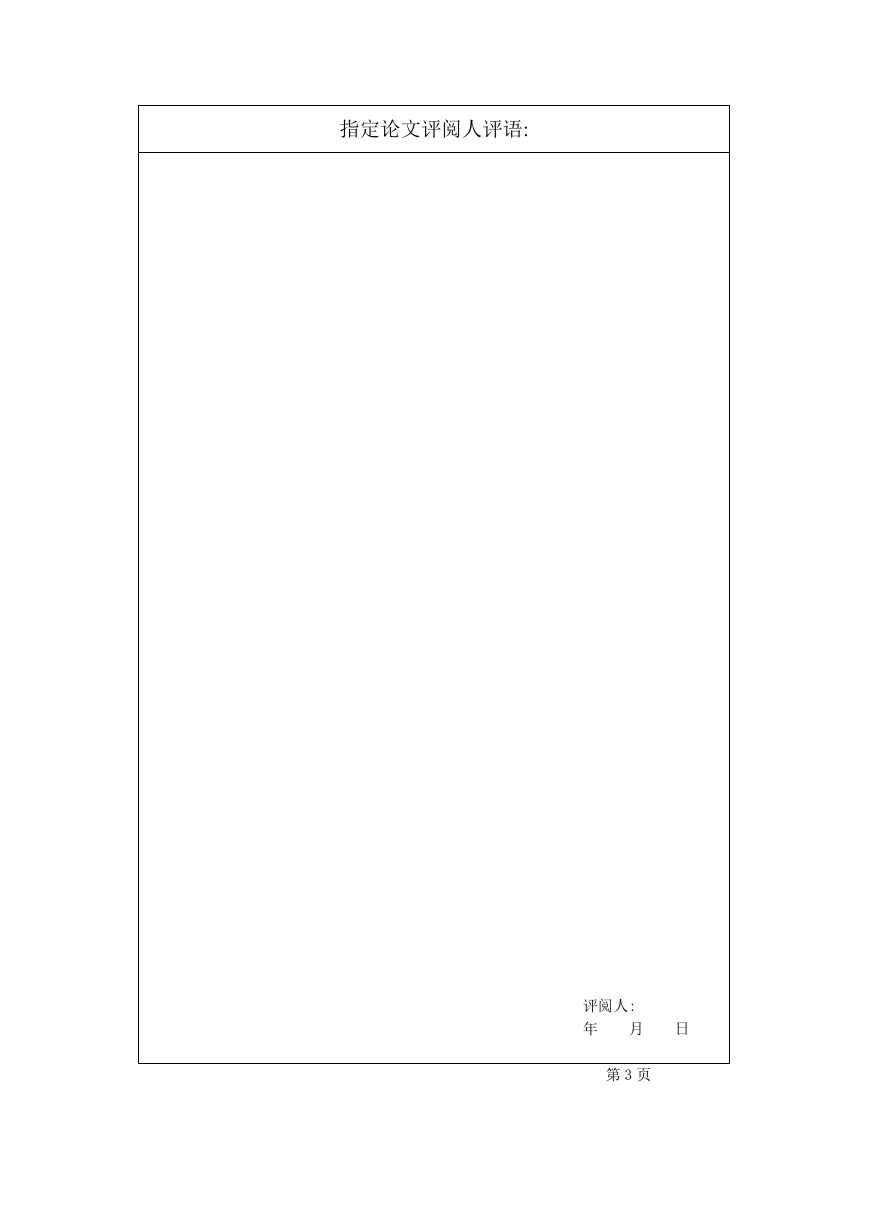

指定论文评阅人评语: 评阅人: 年月日第 3 页

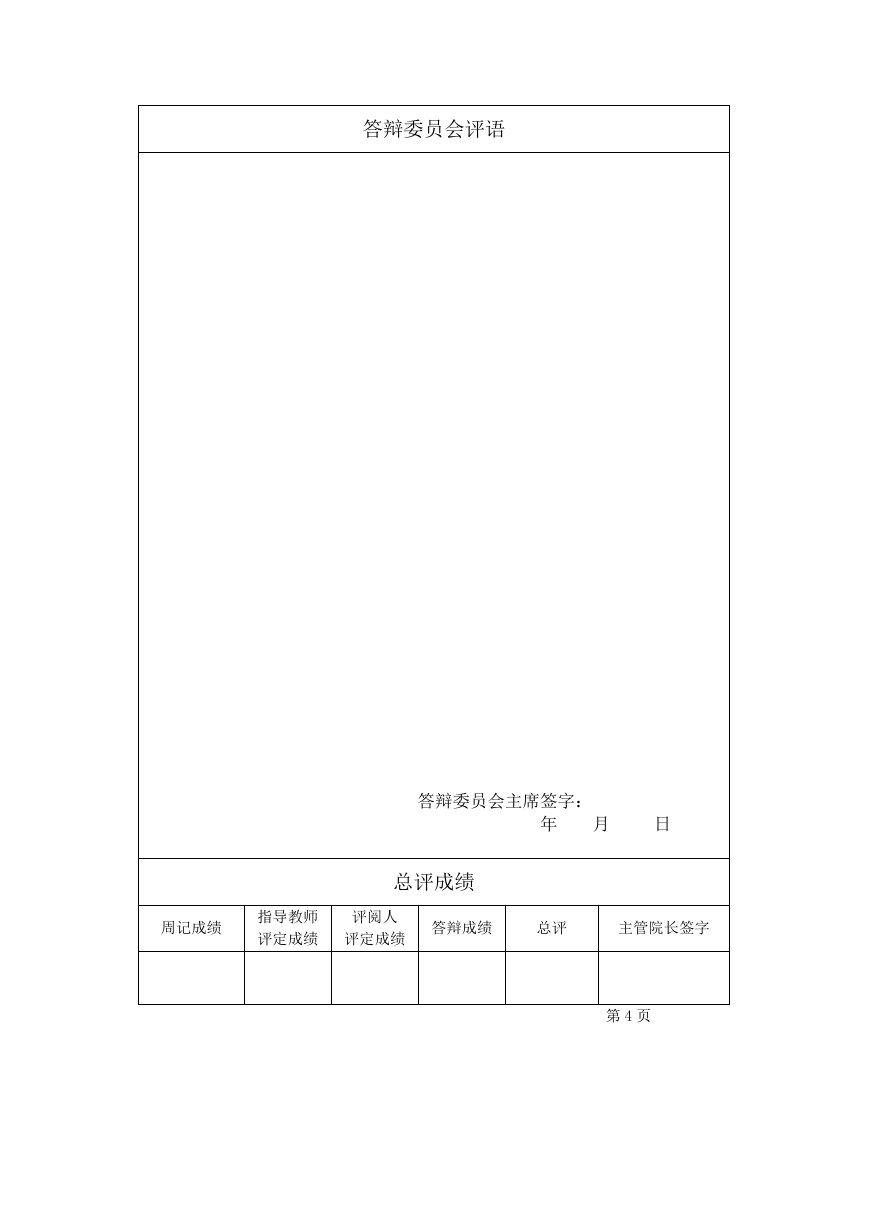

答辩委员会评语答辩委员会主席签字：年月日总评成绩周记成绩指导教师评定成绩评阅人评定成绩答辩成绩总评主管院长签字第 4 页

青岛理工大学毕业设计（论文）摘要在社会信息化进程日益发展的今天，信息技术已渗透到人类生存、活动的各个领域，在建筑领域，人们的现代生活、工作对居住和办公的建筑环境不仅要求舒适健康、安全可靠、高效便利，同时还要适应信息化社会运用科技手段和设备的要求。因此，将智能化引入宿舍已成为一种趋势，并且在智能化宿舍管理系统中对防火防盗报警进行监控已经成为民用建筑领域向信息化和网络化发展的一个重要组成部分。本设计是以凌阳 SPCE061A 为控制中心，实现对宿舍人员进出情况及人数的统计、贵重物品的检测以及宿舍火灾检测及报警功能。本系统设计并制作了一个主机，多个从机。从机由信号采集单元、信号传输单元、控制单元等组成，完成对宿舍烟雾，人员状况，贵重物品等信息的采集、处理和发送功能；主机接受从机信息，实现异地实时监控功能；该系统成本较低，应用于学生宿舍，能较好地完成宿舍内的安防，在异常情况时立即报警。经过测试，本系统完成了题目的各项要求。关键词：SPCE061A，热释电人体红外传感器，烟雾传感器，nRF905，光电开关第 I页

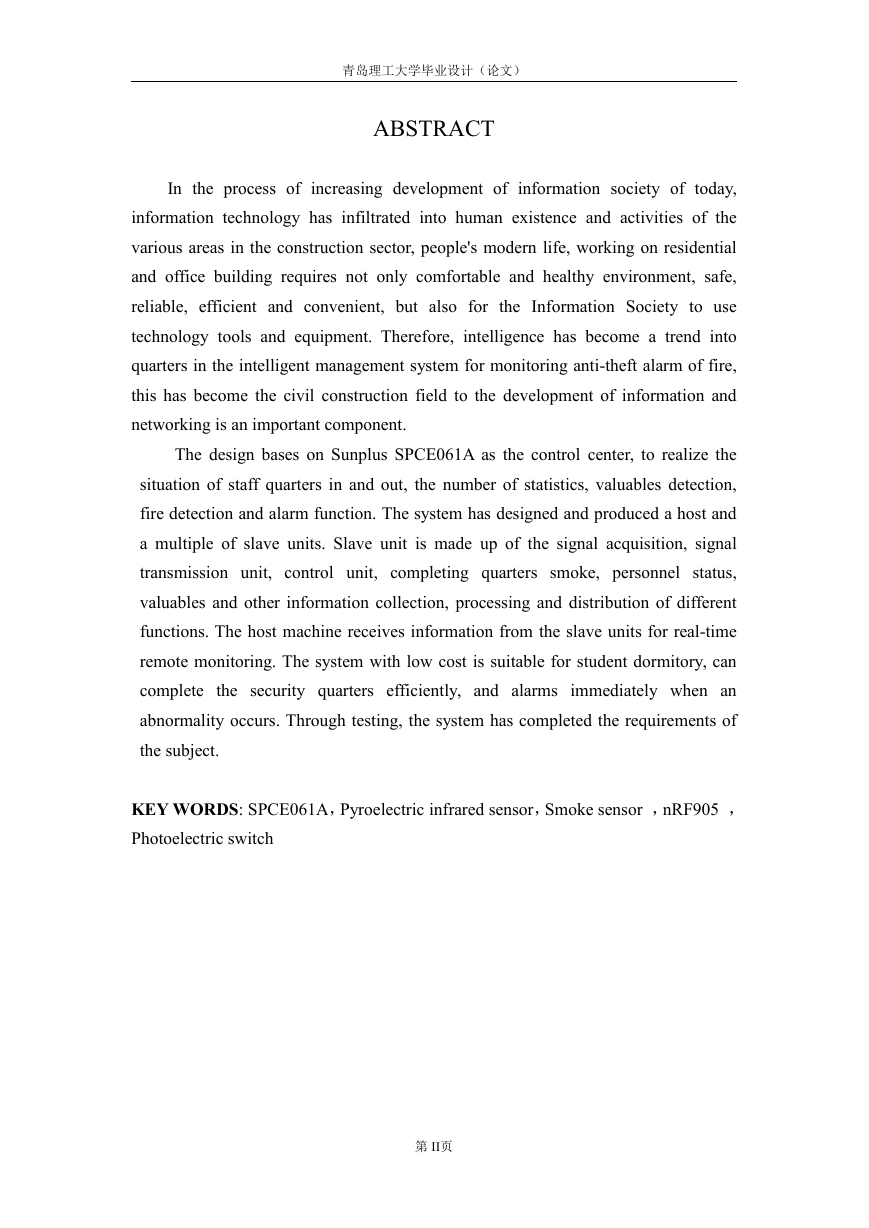

青岛理工大学毕业设计（论文） ABSTRACT In the process of increasing development of information society of today, information technology has infiltrated into human existence and activities of the various areas in the construction sector, people's modern life, working on residential and office building requires not only comfortable and healthy environment, safe, reliable, efficient and convenient, but also for the Information Society to use technology tools and equipment. Therefore, intelligence has become a trend into quarters in the intelligent management system for monitoring anti-theft alarm of fire, this has become the civil construction field to the development of information and networking is an important component. The design bases on Sunplus SPCE061A as the control center, to realize the situation of staff quarters in and out, the number of statistics, valuables detection, fire detection and alarm function. The system has designed and produced a host and a multiple of slave units. Slave unit is made up of the signal acquisition, signal transmission unit, control unit, completing quarters smoke, personnel status, valuables and other information collection, processing and distribution of different functions. The host machine receives information from the slave units for real-time remote monitoring. The system with low cost is suitable for student dormitory, can complete the security quarters efficiently, and alarms immediately when an abnormality occurs. Through testing, the system has completed the requirements of the subject. KEY WORDS: SPCE061A，Pyroelectric infrared sensor，Smoke sensor ，nRF905 ， Photoelectric switch 第 II页

青岛理工大学毕业设计（论文）目录摘要 ............................................................... I ABSTRACT .......................................................... II 目录 ............................................................. III 第 1 章绪论 ......................................................... 1 1.1 本课题研究的背景 ............................................ 1 1.2 防盗防火系统的主要特点 ...................................... 1 1.3 设计任务及要求 .............................................. 1 1.3.1 基本要求 ...............................................1 1.3.2 发挥部分 ...............................................2 第 2 章器件的选择 ................................................... 2 2.1 总体方案的设计 .............................................. 2 2.2 主控单元 .................................................... 3 2.3 无线信号传输模块 ............................................ 3 2.3.1 nRF905 概述 ............................................3 2.3.2 nRF905 的特点 ..........................................4 2.3.3 nRF905 的外部管脚图 ....................................5 2.4 显示模块 .................................................... 6 2.4.1 液晶显示模块概述 ...................................... 6 2.4.2 接口时序 ...............................................6 2.4.3 模块引脚说明 ...........................................7 2.5 人员出入检测模块 ............................................8 2.5.1 引言 ................................................. 8 2.5.2 光电开关分类 ...........................................8 2.5.3 光电开关工作原理 ..................................... 9 2.6 语音模块 ....................................................9 2.7.时间模块 ...................................................10 2.7.1 DS1302 简介 ...........................................10 2.7.2 DS1302 的结构及工作原理 ...............................11 2.8 宿舍人员检测模块 ........................................... 12 2.8.1 热释电红外传感器 ......................................12 2.8.2 热释电红外传感器工作原理 ..............................13 2.8.3 热释电红外传感器技术参数 ............................. 13 2.9 烟雾传感器模块 .............................................14 2.9.1 烟雾传感器的选择 ..................................... 14 2.9.2 烟雾传感器的应用范围 ............................... 15 2.10 温度传感器模块 ............................................ 16 2.10.1 温度传感器的选择 .....................................16 2.10.2 DS18B20 工作原理 ................................... 16 2.10.3 DS1820 使用中注意事项 .............................. 17 2.11 键盘的选择 ................................................ 18 第 3 章硬件电路设计 ................................................ 19 第 III页
