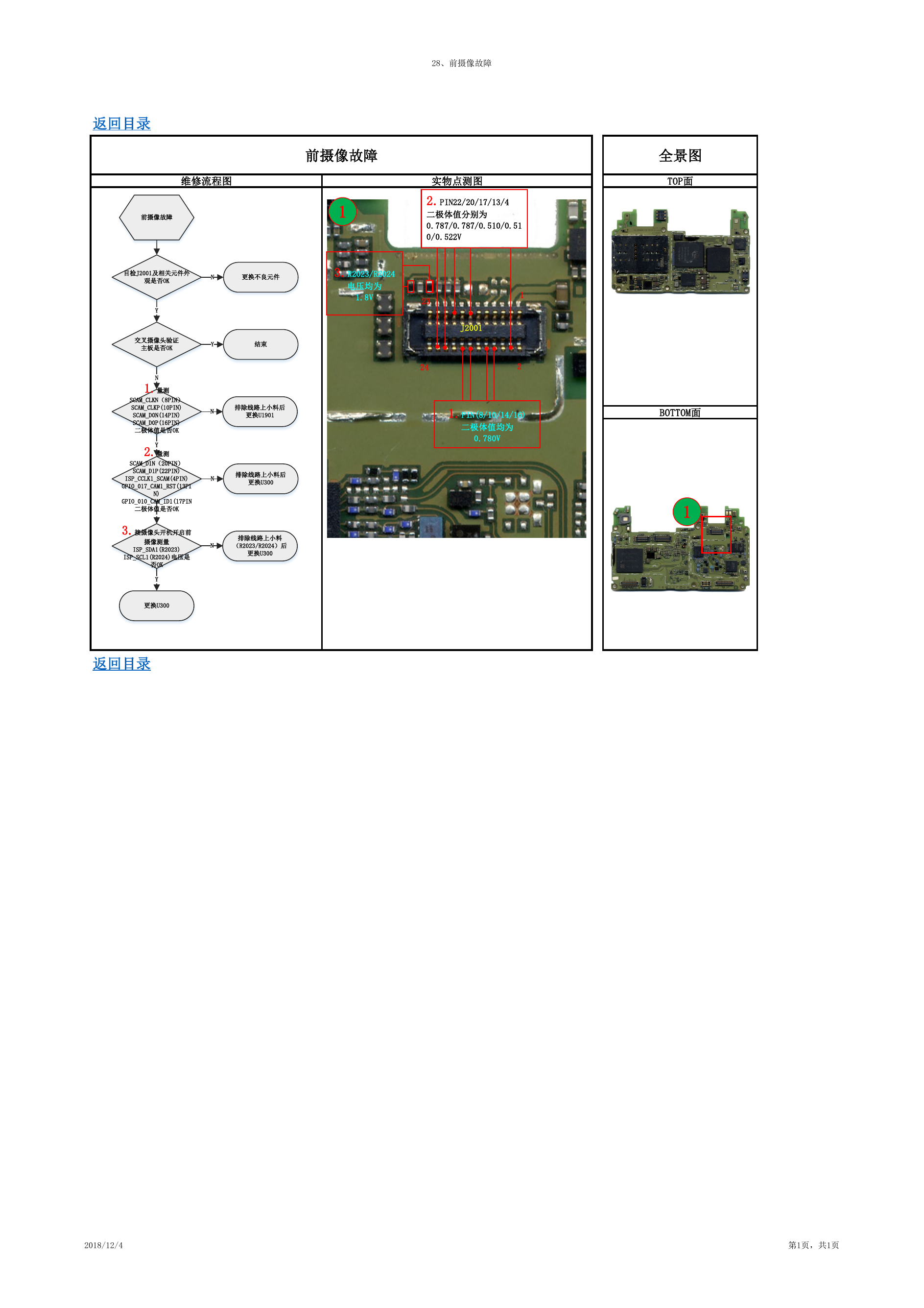

28、前摄像故障 实物点测图 2.PIN22/20/17/13/4 二极体值分别为 0.787/0.787/0.510/0.51 0/0.522V 23 24 J2001 1 2 1.PIN(8/10/14/16) 二极体值均为 0.780V 返回目录 前摄像故障 维修流程图 前摄像故障 1 目检J2001及相关元件外 观是否OK N 更换不良元件 3.R2023/R2024 电压均为 1.8V Y 交叉摄像头验证 主板是否OK N 1.量测 SCAM_CLKN（8PIN） SCAM_CLKP(10PIN) SCAM_D0N(14PIN) SCAM_D0P(16PIN) 二极体值是否OK Y 2.量测 SCAM_D1N（20PIN） SCAM_D1P(22PIN) ISP_CCLK1_SCAM(4PIN) GPIO_017_CAM1_RST(13PI N) Y N N 结束 排除线路上小料后 更换U1901 排除线路上小料后 更换U300 GPIO_010_CAM_ID1(17PIN 二极体值是否OK Y 3.接摄像头开机开启前 摄像测量 ISP_SDA1(R2023) ISP_SCL1(R2024)电压是 N 排除线路上小料 （R2023/R2024）后 更换U300 否OK Y 更换U300 返回目录 全景图 TOP面 BOTTOM面 1 2018/12/4 第1页，共1页
