    一、DVR RDK整体架构
    二、McFW API
    VCAP API –ti_vcap.h
    VDIS API –ti_vdis.h
    VENC API –ti_venc.h
    VDEC API –ti_vdec.h
    VSYS API –ti_vsys.h
    流程示例：
    三、Link API
    Link Interrface
    Link列表
    Link分布
    Link间通信与数据交换
    Link间三种帧交换机制：
    其他Links
    ipcBits In/Out Link for RTOS/HLOS
    ipcFrames In/Out Link for HLOS/RTOS
    Link跟task关系
    四、Video Bitstream Buffer 接口
    Bit Receive操作
    Bit Send操作

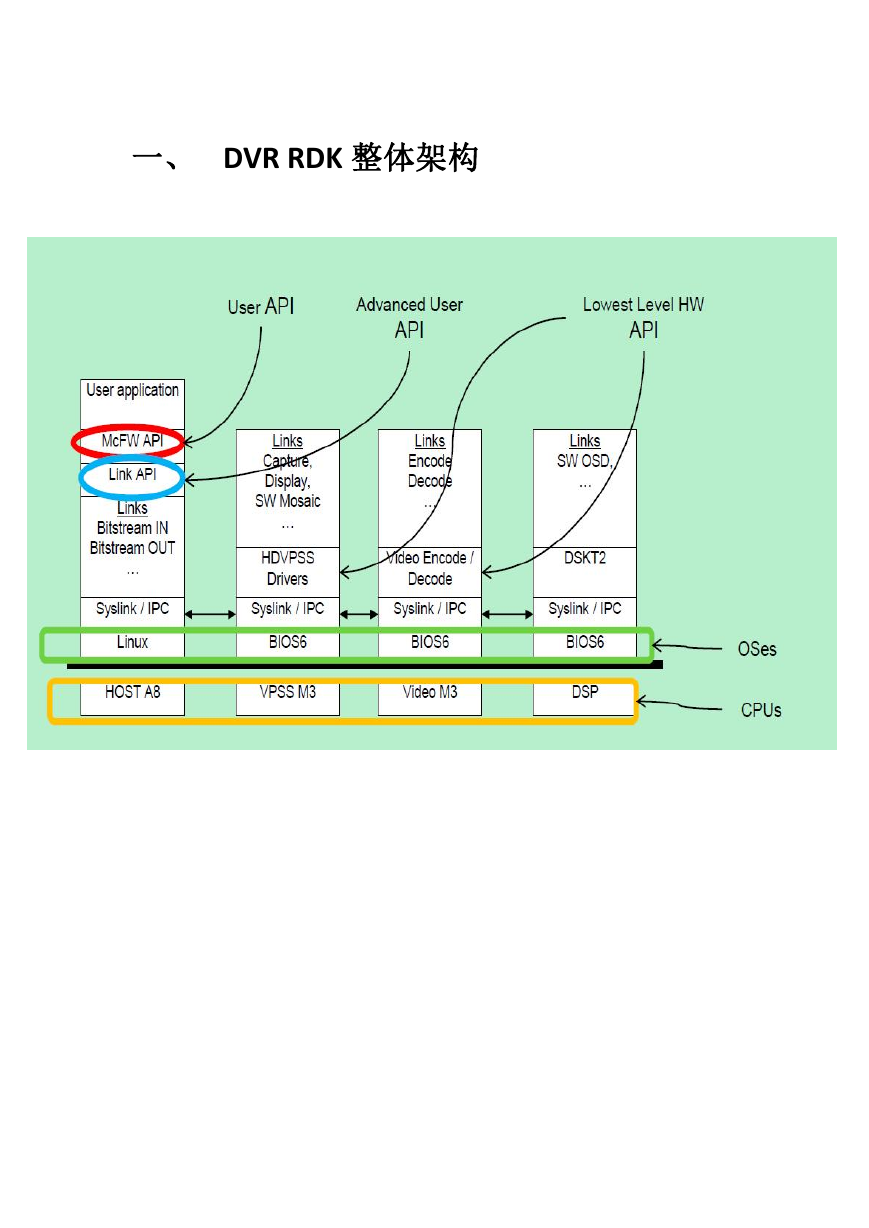

    一、 DVR RDK 整体架构

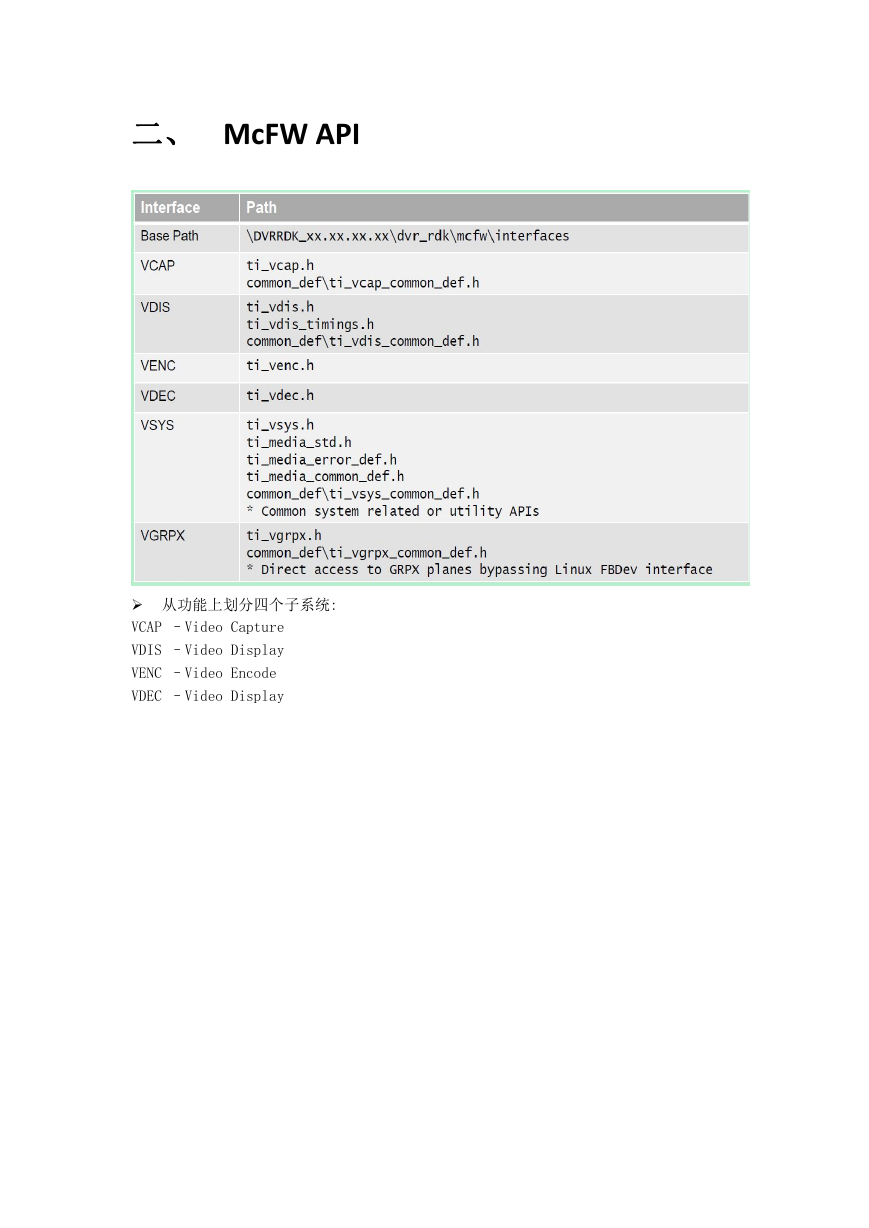

    二、 McFW API  从功能上划分四个子系统: VCAP –Video Capture VDIS –Video Display VENC –Video Encode VDEC –Video Display

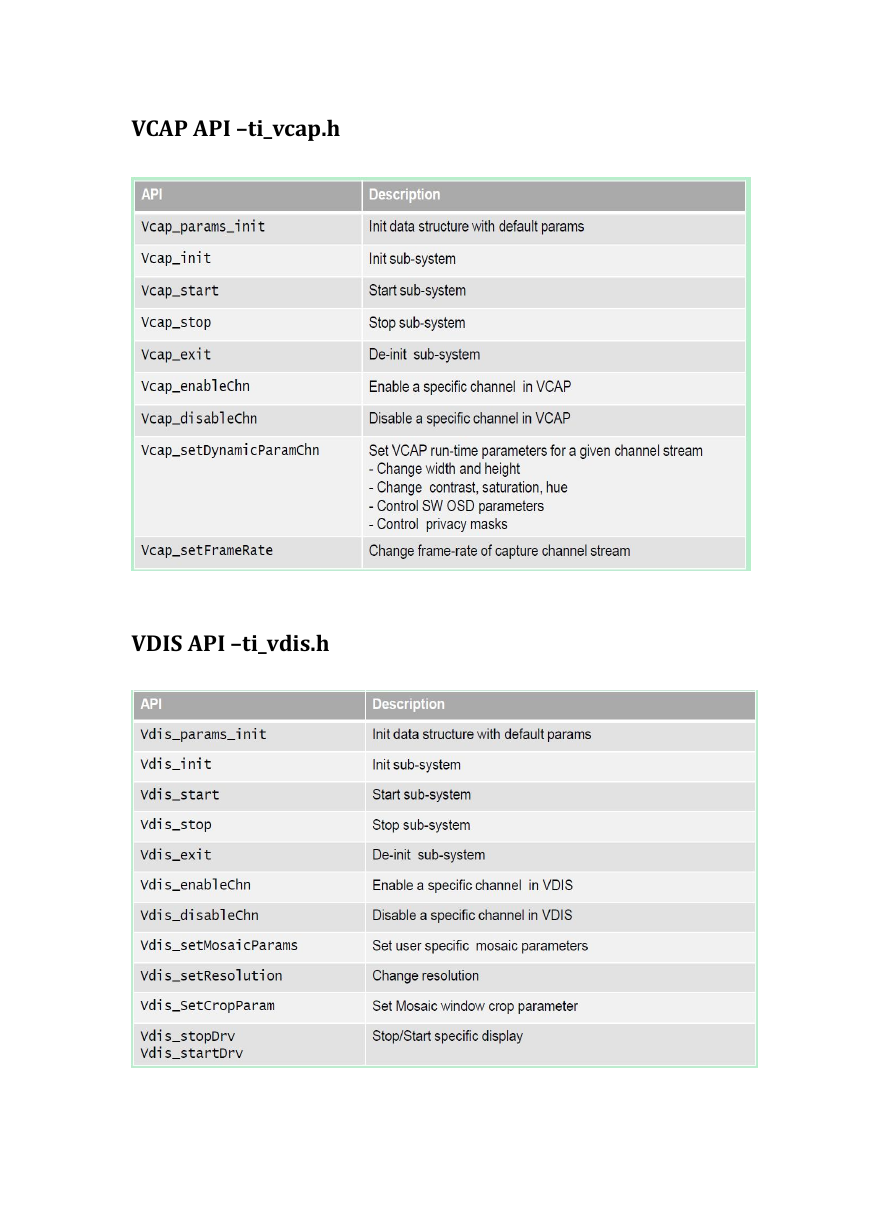

    VCAP API –ti_vcap.h VDIS API –ti_vdis.h

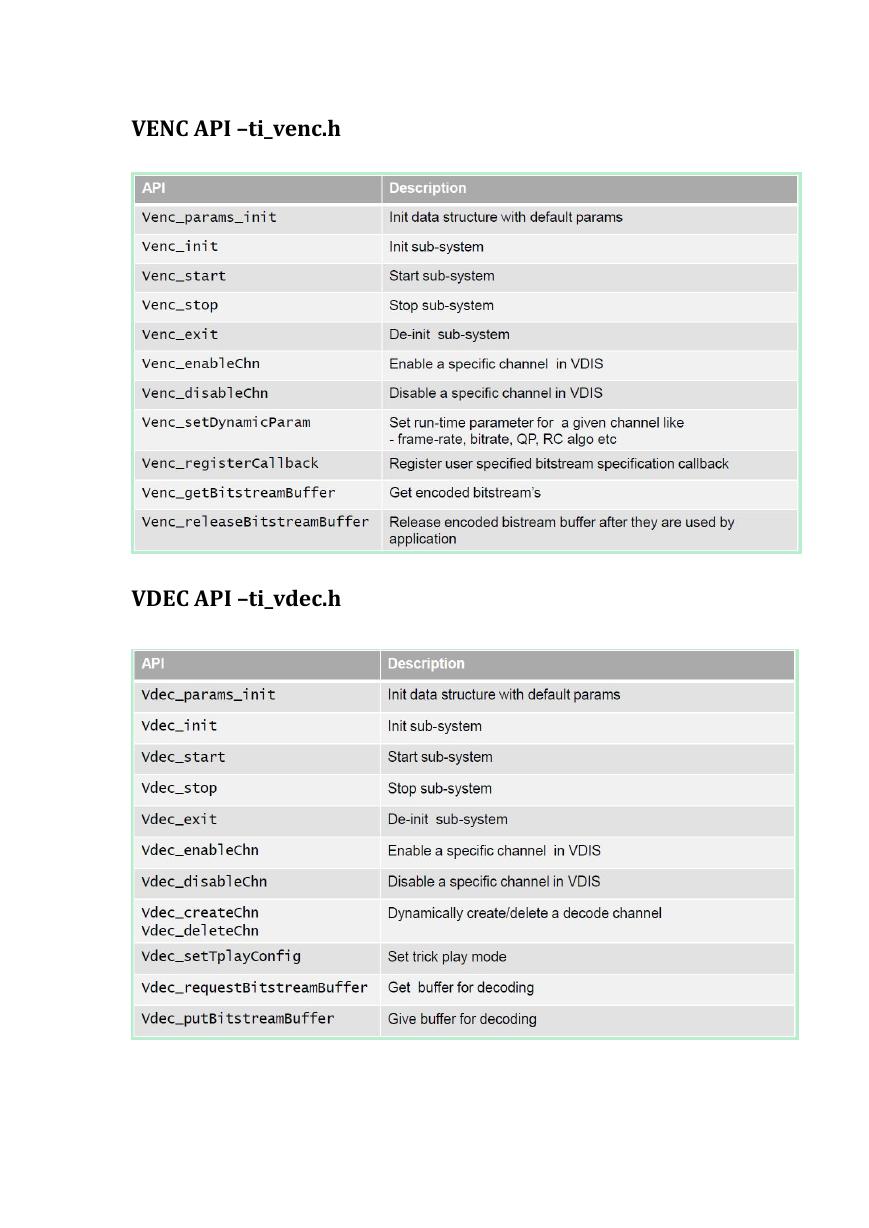

    VENC API –ti_venc.h VDEC API –ti_vdec.h

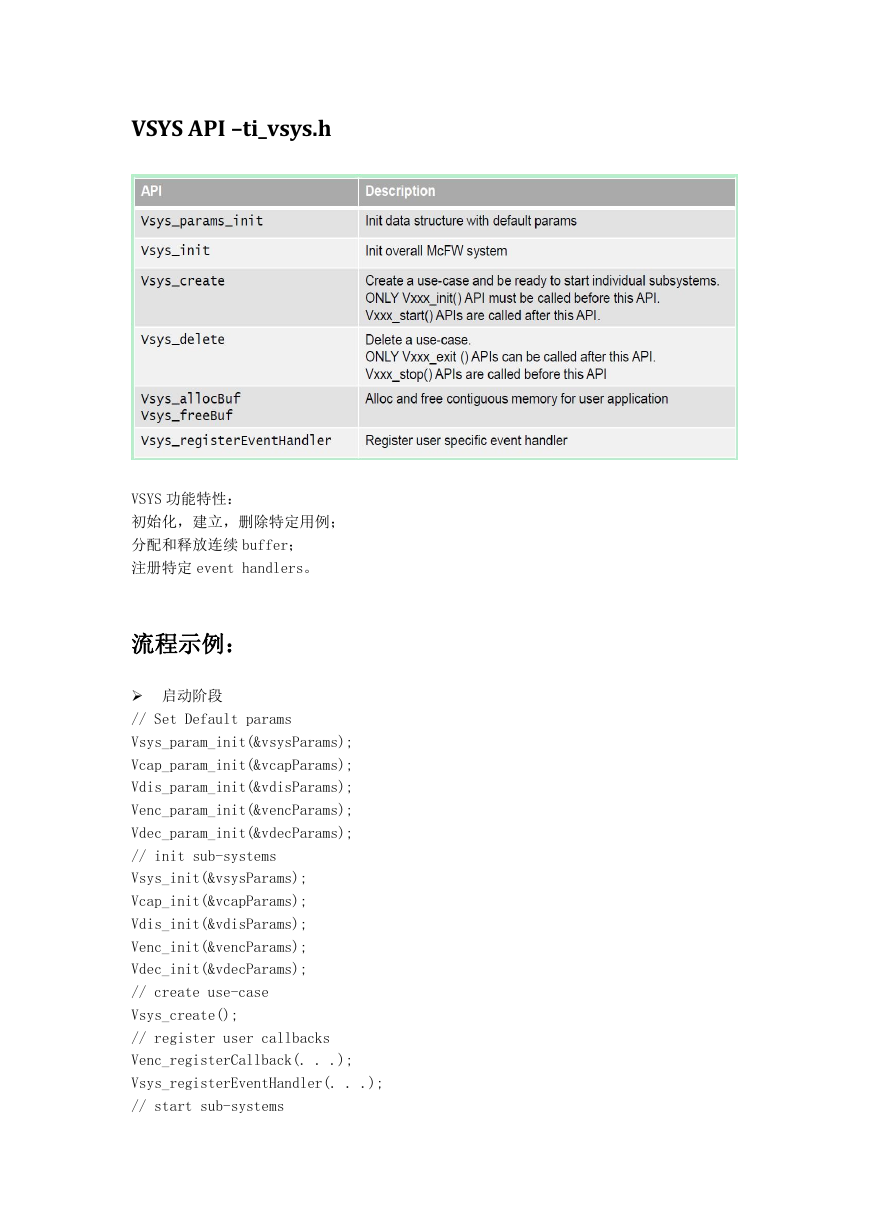

    VSYS API –ti_vsys.h VSYS 功能特性： 初始化，建立，删除特定用例； 分配和释放连续 buffer； 注册特定 event handlers。 流程示例：  启动阶段 // Set Default params Vsys_param_init(&vsysParams); Vcap_param_init(&vcapParams); Vdis_param_init(&vdisParams); Venc_param_init(&vencParams); Vdec_param_init(&vdecParams); // init sub-systems Vsys_init(&vsysParams); Vcap_init(&vcapParams); Vdis_init(&vdisParams); Venc_init(&vencParams); Vdec_init(&vdecParams); // create use-case Vsys_create(); // register user callbacks Venc_registerCallback(. . .); Vsys_registerEventHandler(. . .); // start sub-systems

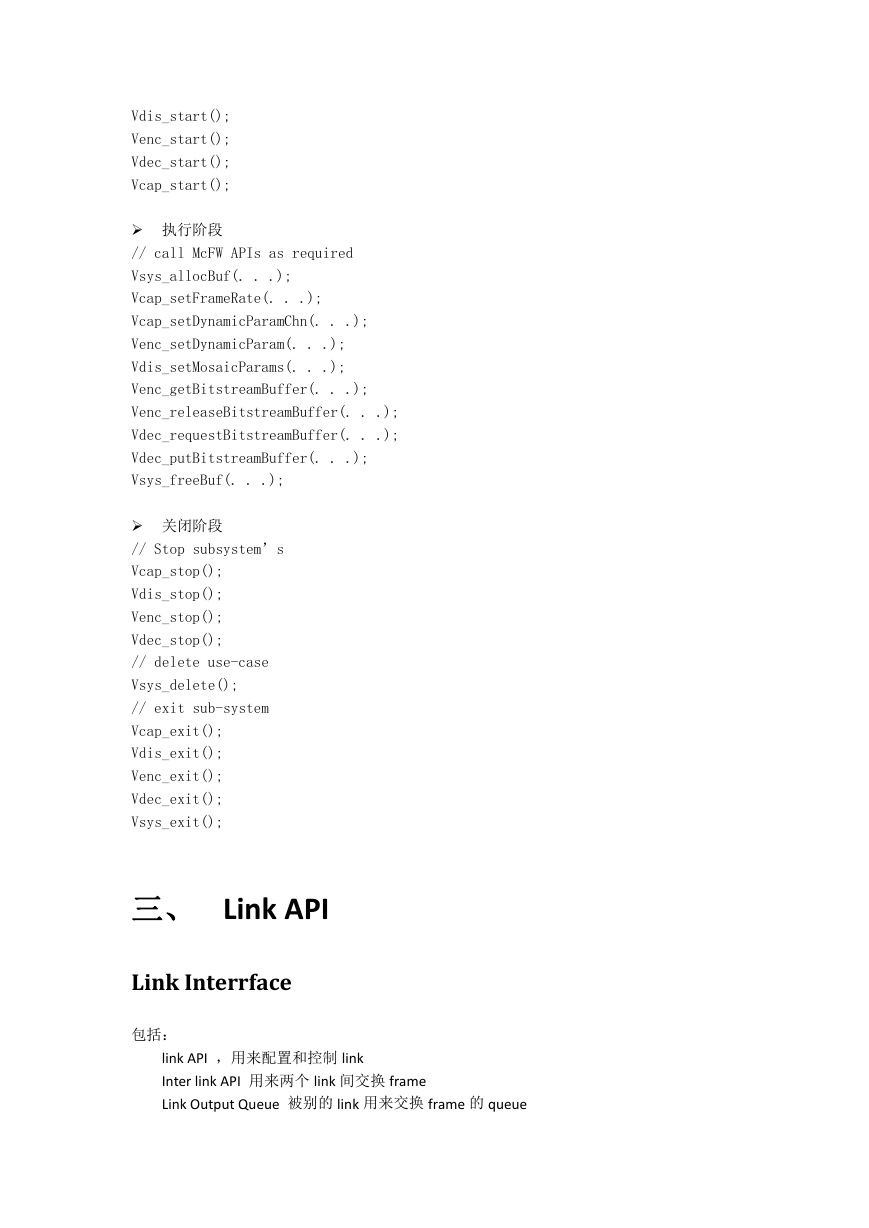

    Vdis_start(); Venc_start(); Vdec_start(); Vcap_start();  执行阶段 // call McFW APIs as required Vsys_allocBuf(. . .); Vcap_setFrameRate(. . .); Vcap_setDynamicParamChn(. . .); Venc_setDynamicParam(. . .); Vdis_setMosaicParams(. . .); Venc_getBitstreamBuffer(. . .); Venc_releaseBitstreamBuffer(. . .); Vdec_requestBitstreamBuffer(. . .); Vdec_putBitstreamBuffer(. . .); Vsys_freeBuf(. . .);  关闭阶段 // Stop subsystem’s Vcap_stop(); Vdis_stop(); Venc_stop(); Vdec_stop(); // delete use-case Vsys_delete(); // exit sub-system Vcap_exit(); Vdis_exit(); Venc_exit(); Vdec_exit(); Vsys_exit(); 三、 Link API Link Interrface 包括： link API ，用来配置和控制 link Inter link API 用来两个 link 间交换 frame Link Output Queue 被别的 link 用来交换 frame 的 queue
    其中 LinkAPI 包括： System Link API 使得用户可以创建、控制和连接各个 links。 在视频处理流程中，一个 link 是一个基本的处理单元 。比如：capture, display, DEI, Noise Filter, encode, decode 都可以是一个 link。 一个 link 包含一个与 message box 偶联的 BIOS6/Linux thread，各个 link 彼此并行。 message box 使得应用程序与 link、link 与 link 之间可以通信。 Link 间可以交换 video frames 和 bit streams 。 不同处理器间可以直接进行帧交换，而不需要 HOST A8 的介入。 McFW API 可以使用 Link API 创建一个 “chain” 或者 use-case Link 列表  M3 Video Encoder Decoder  M3 Vpss Capture Display Noise Filter Scalar

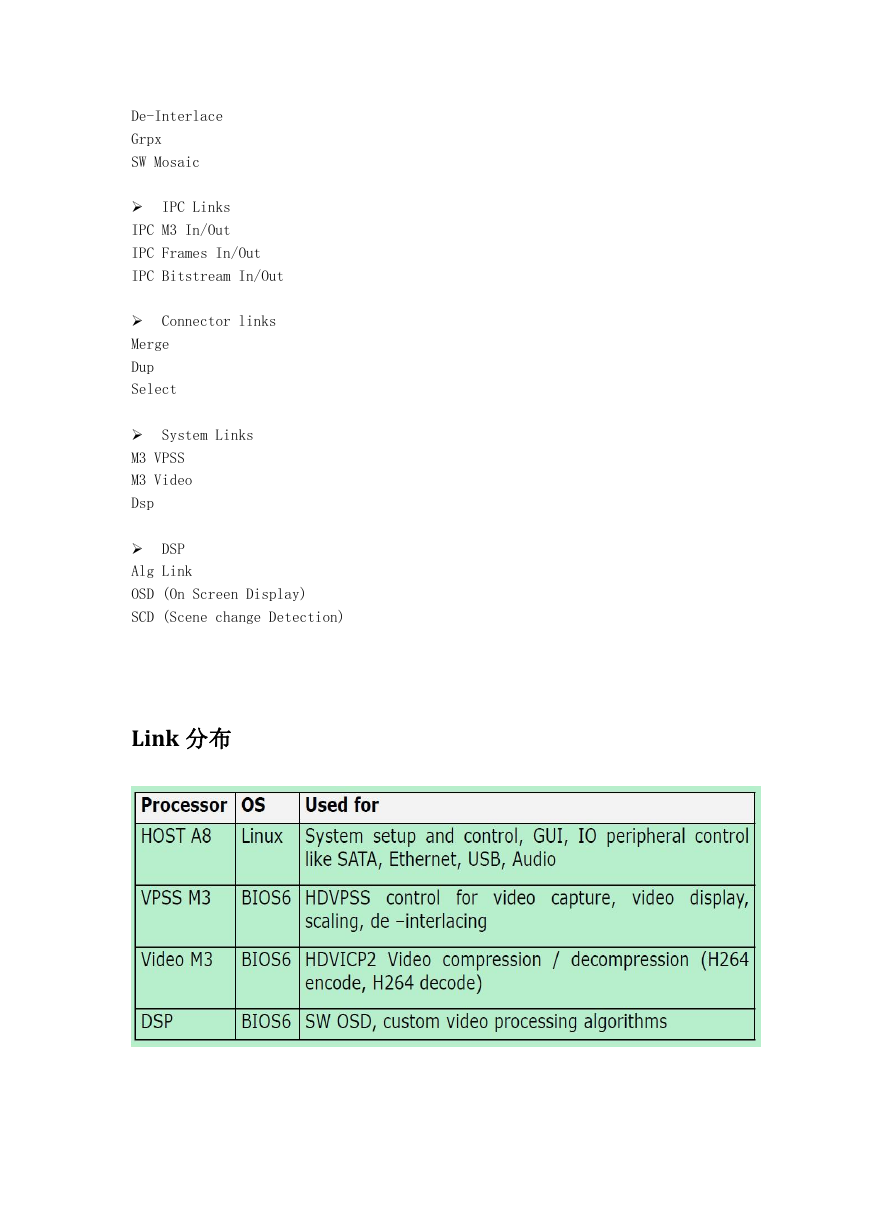

    De-Interlace Grpx SW Mosaic  IPC Links IPC M3 In/Out IPC Frames In/Out IPC Bitstream In/Out  Connector links Merge Dup Select  System Links M3 VPSS M3 Video Dsp  DSP Alg Link OSD (On Screen Display) SCD (Scene change Detection) Link 分布
