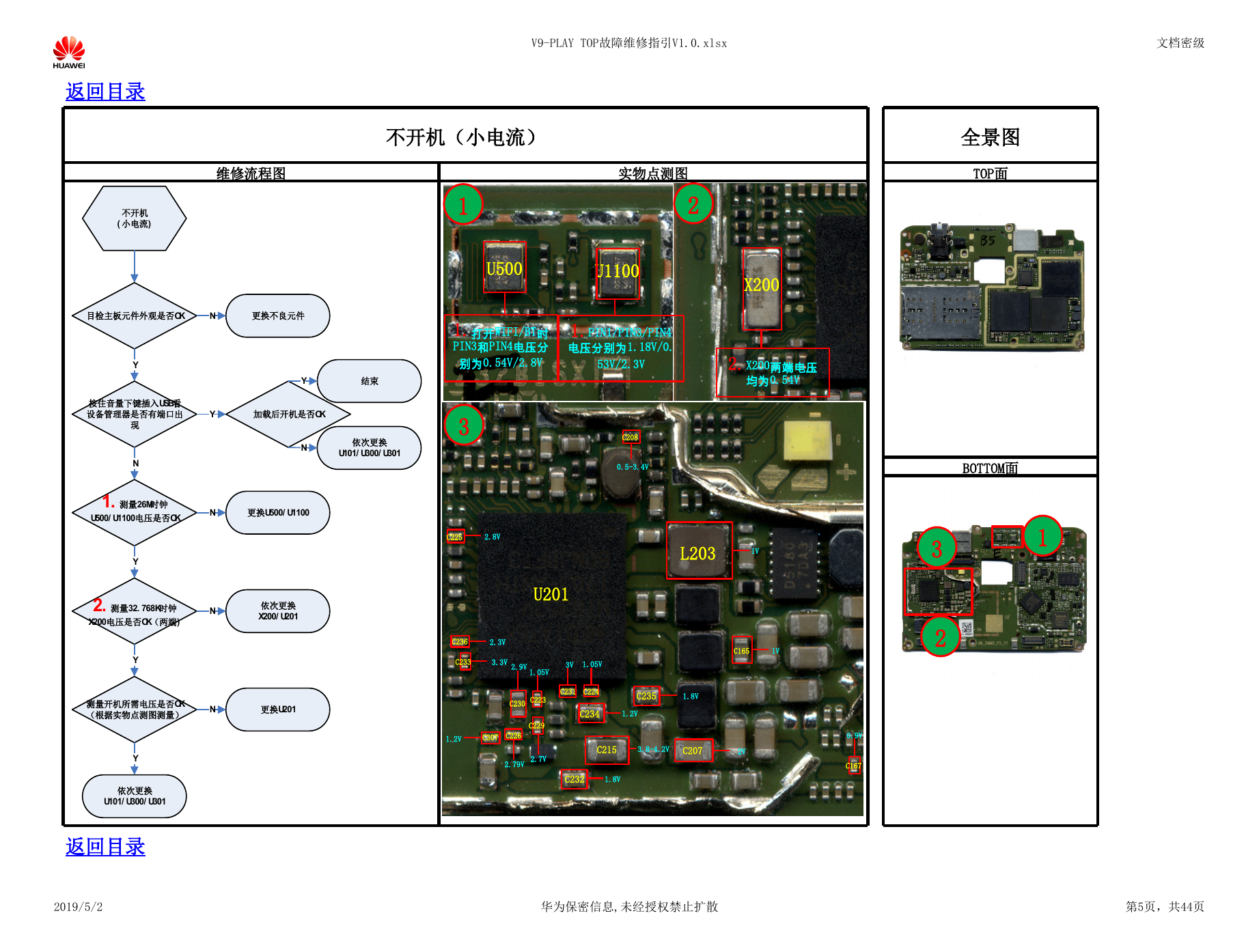

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 不开机（小电流） 维修流程图 1 实物点测图 2 全景图 TOP面 U500 U1100 X200 1.打开WIFI/BT时 PIN3和PIN4电压分 别为0.54V/2.8V 1.PIN1/PIN3/PIN4 电压分别为1.18V/0. 53V/2.3V 2.X200两端电压 均为0.54V 3 C225 2.8V C208 0.5-3.4V L203 1V U201 C236 2.3V C233 3.3V 2.9V 1.05V 3V 1.05V C165 1V C223 C230 C229 1.2V C307 C226 2.7V 2.79V C231 C224 C235 1.8V C234 1.2V C215 3.8-4.2V C207 2V 0.9V C167 C232 1.8V BOTTOM面 1 3 2 华为保密信息,未经授权禁止扩散 第5页，共44页 返回目录 2019/5/2 不开机(小电流)目检主板元件外观是否OK更换不良元件NY按住音量下键插入USB看设备管理器是否有端口出现YN1.测量26M时钟U500/U1100电压是否OK更换U500/U1100NY2.测量32.768K时钟X200电压是否OK（两端)依次更换X200/U201NY测量开机所需电压是否OK（根据实物点测图测量）更换U201NY依次更换U101/U300/U301加载后开机是否OKNY结束依次更换U101/U300/U301
