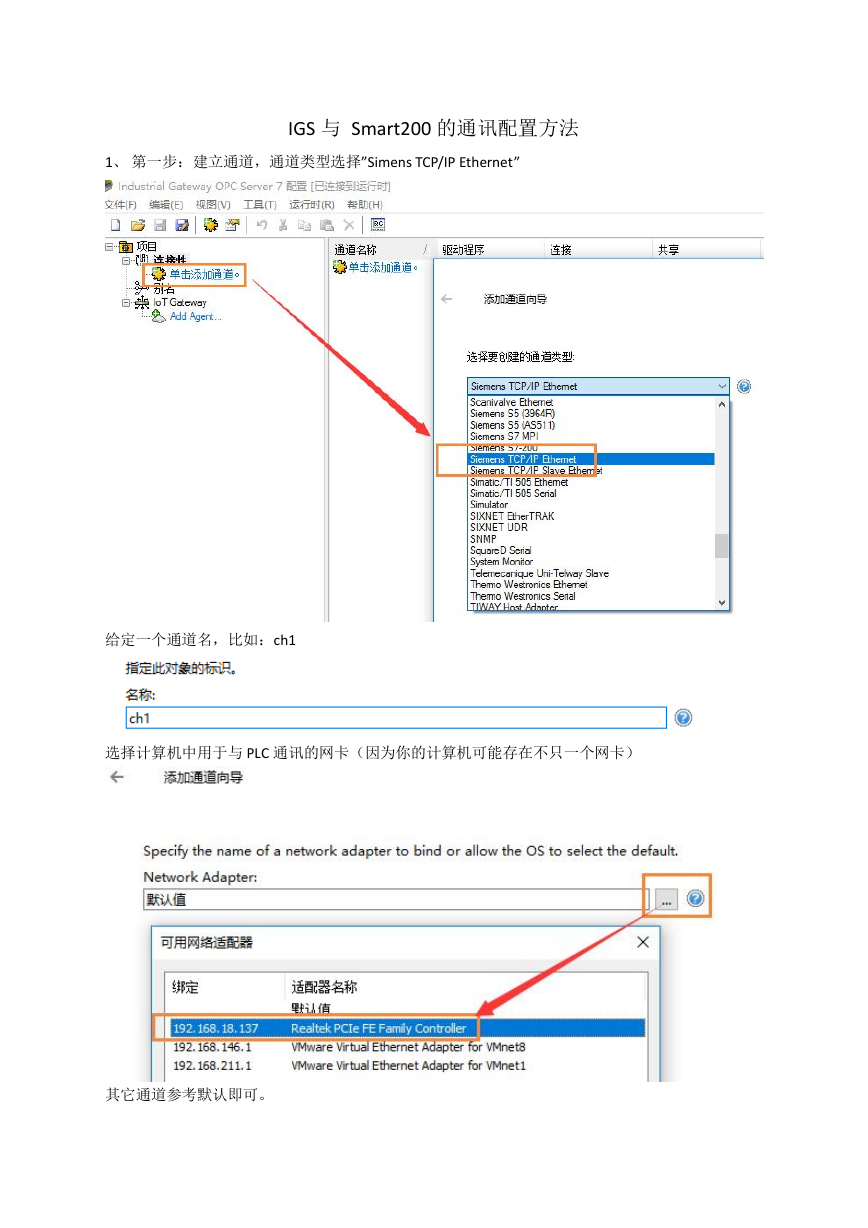

IGS 与 Smart200 的通讯配置方法 1、第一步：建立通道，通道类型选择”Simens TCP/IP Ethernet” 给定一个通道名，比如：ch1 选择计算机中用于与 PLC 通讯的网卡（因为你的计算机可能存在不只一个网卡）其它通道参考默认即可。

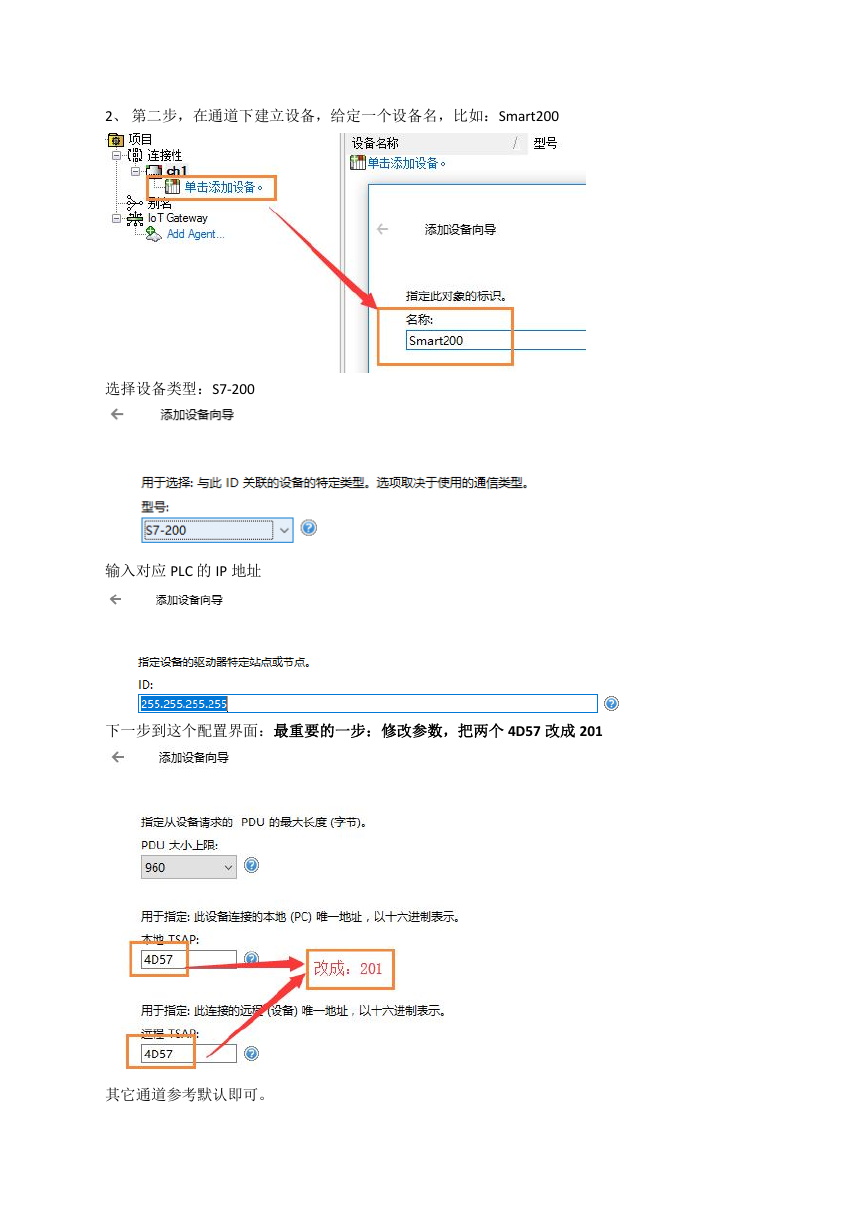

2、第二步，在通道下建立设备，给定一个设备名，比如：Smart200 选择设备类型：S7-200 输入对应 PLC 的 IP 地址下一步到这个配置界面：最重要的一步：修改参数，把两个 4D57 改成 201 其它通道参考默认即可。

3、第三步，创建标签变量，运行测试
