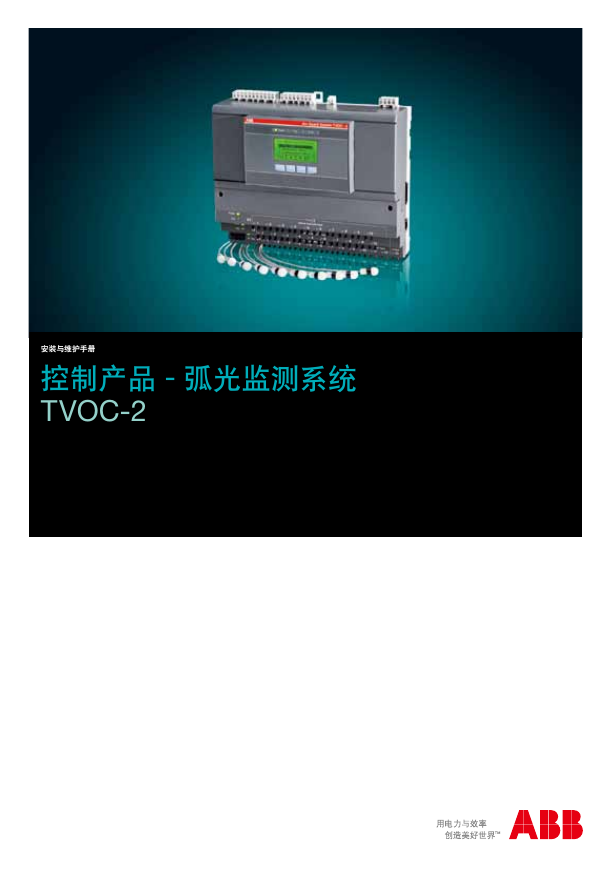

安装与维护手册控制产品 - 弧光监测系统 TVOC-2

ABB 保留对本资料的所有权利，包括已申请的专利和已注册的不同商业专有权利。禁止任何不合法的使用，尤其不允许将本资料复制和传播给第三方。本资料中如果存在任何错误，请您尽快联系 ABB 低压部。在本手册中的数据完全是对产品的描述，并非一个保障性质的声明。为了满足广大客户的利益，我们不断努力，以确保我们的产品达到最新的技术标准。

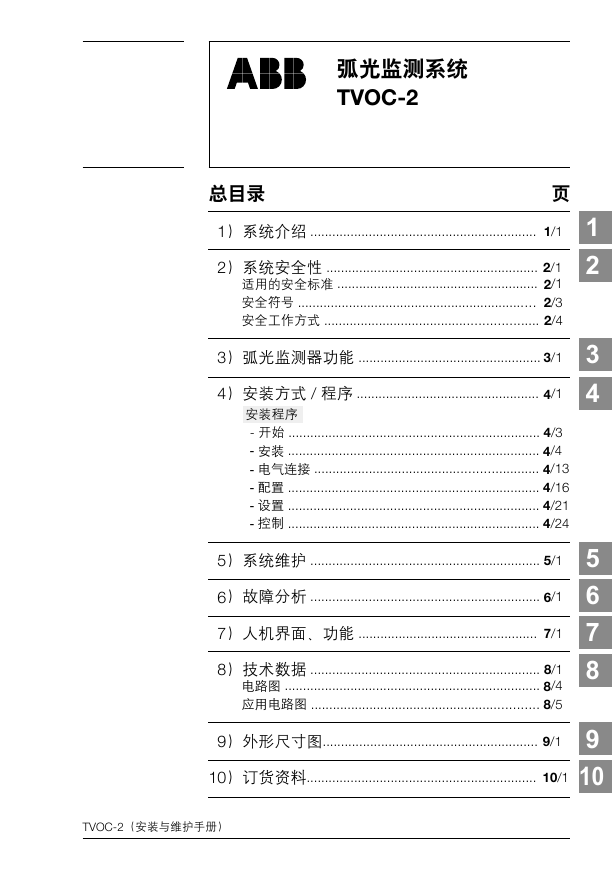

弧光监测系统 TVOC-2 总目录页 1）系统介绍 .............................................................. 1/1 2）系统安全性 .......................................................... 2/1 适用的安全标准 ....................................................... 2/1 安全符号 ................................................................. 2/3 安全工作方式 .......................................................... 2/4 3）弧光监测器功能 .................................................. 3/1 4）安装方式 / 程序 .................................................. 4/1 安装程序 - 开始 ..................................................................... 4/3 - 安装 ..................................................................... 4/4 - 电气连接 ............................................................. 4/13 - 配置 ..................................................................... 4/16 - 设置 ..................................................................... 4/21 - 控制 ..................................................................... 4/24 5）系统维护 ............................................................... 5/1 6）故障分析 ............................................................... 6/1 7）人机界面、功能 ................................................. 7/1 8）技术数据 ............................................................... 8/1 电路图 ...................................................................... 8/4 应用电路图 .............................................................. 8/5 9）外形尺寸图........................................................... 9/1 10）订货资料............................................................... 10/1 1 2 3 4 5 6 7 8 9 10 TVOC-2（安装与维护手册）

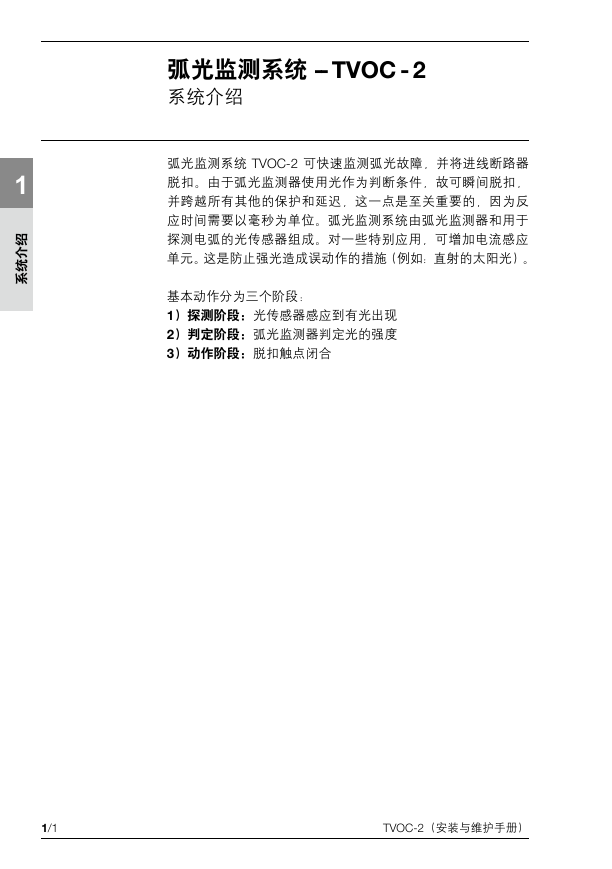

1 绍介统系弧光监测系统 -- TVOC - 2 系统介绍弧光监测系统 TVOC-2 可快速监测弧光故障，并将进线断路器脱扣。由于弧光监测器使用光作为判断条件，故可瞬间脱扣，并跨越所有其他的保护和延迟，这一点是至关重要的，因为反应时间需要以毫秒为单位。弧光监测系统由弧光监测器和用于探测电弧的光传感器组成。对一些特别应用，可增加电流感应单元。这是防止强光造成误动作的措施（例如：直射的太阳光）。基本动作分为三个阶段： 1）探测阶段：光传感器感应到有光出现 2）判定阶段：弧光监测器判定光的强度 3）动作阶段：脱扣触点闭合 1/1 TVOC-2（安装与维护手册）

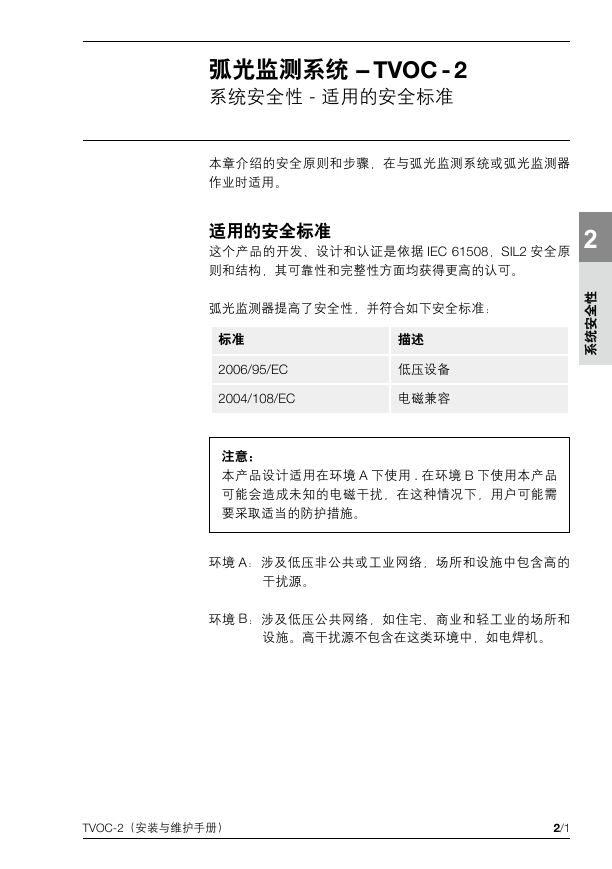

弧光监测系统 -- TVOC - 2 系统安全性 - 适用的安全标准本章介绍的安全原则和步骤，在与弧光监测系统或弧光监测器作业时适用。适用的安全标准这个产品的开发、设计和认证是依据 IEC 61508，SIL2 安全原则和结构，其可靠性和完整性方面均获得更高的认可。弧光监测器提高了安全性，并符合如下安全标准：标准 2006/95/EC 2004/108/EC 描述低压设备电磁兼容 2 性全安统系注意：本产品设计适用在环境 A 下使用 . 在环境 B 下使用本产品可能会造成未知的电磁干扰，在这种情况下，用户可能需要采取适当的防护措施。环境 A：涉及低压非公共或工业网络，场所和设施中包含高的干扰源。环境 B：涉及低压公共网络，如住宅、商业和轻工业的场所和设施。高干扰源不包含在这类环境中，如电焊机。 TVOC-2（安装与维护手册） 2/1

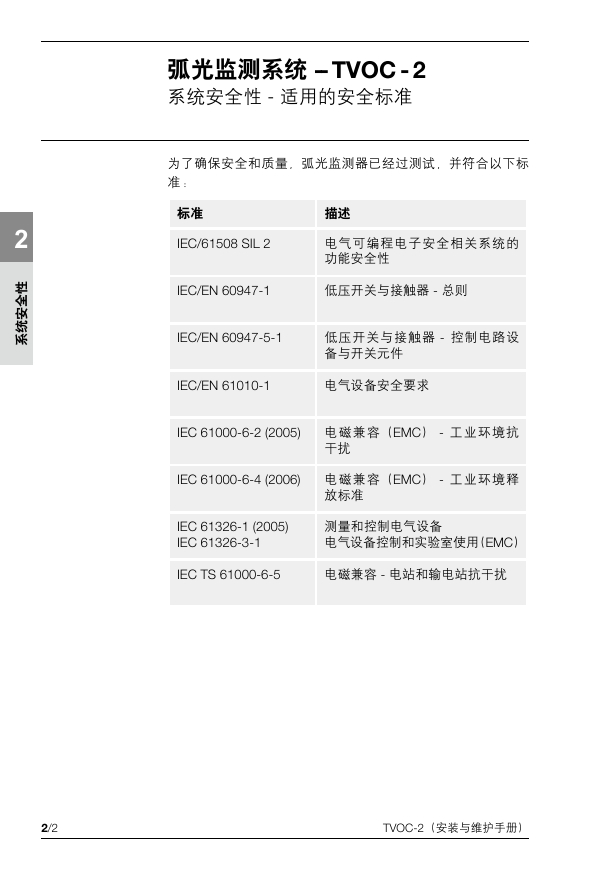

2 性全安统系弧光监测系统 -- TVOC - 2 系统安全性 - 适用的安全标准为了确保安全和质量，弧光监测器已经过测试，并符合以下标准：标准描述 IEC/61508 SIL 2 电气可编程电子安全相关系统的功能安全性 IEC/EN 60947-1 低压开关与接触器 - 总则 IEC/EN 60947-5-1 低压开关与接触器 - 控制电路设备与开关元件 IEC/EN 61010-1 电气设备安全要求 IEC 61000-6-2 (2005) 电磁兼容（EMC） - 工业环境抗干扰 IEC 61000-6-4 (2006) 电磁兼容（EMC） - 工业环境释放标准 IEC 61326-1 (2005) IEC 61326-3-1 测量和控制电气设备电气设备控制和实验室使用（EMC） IEC TS 61000-6-5 电磁兼容 - 电站和输电站抗干扰 2/2 TVOC-2（安装与维护手册）

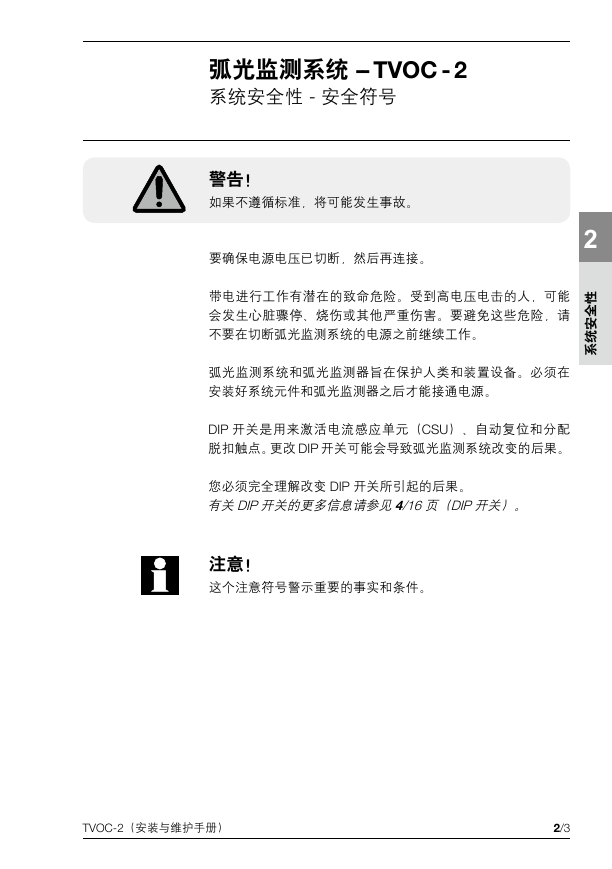

弧光监测系统 -- TVOC - 2 系统安全性 - 安全符号警告！如果不遵循标准，将可能发生事故。要确保电源电压已切断，然后再连接。带电进行工作有潜在的致命危险。受到高电压电击的人，可能会发生心脏骤停、烧伤或其他严重伤害。要避免这些危险，请不要在切断弧光监测系统的电源之前继续工作。弧光监测系统和弧光监测器旨在保护人类和装置设备。必须在安装好系统元件和弧光监测器之后才能接通电源。 DIP 开关是用来激活电流感应单元（CSU）、自动复位和分配脱扣触点。更改 DIP 开关可能会导致弧光监测系统改变的后果。您必须完全理解改变 DIP 开关所引起的后果。有关DIP开关的更多信息请参见4/16页（DIP开关）。注意！这个注意符号警示重要的事实和条件。 2 性全安统系 TVOC-2（安装与维护手册） 2/3

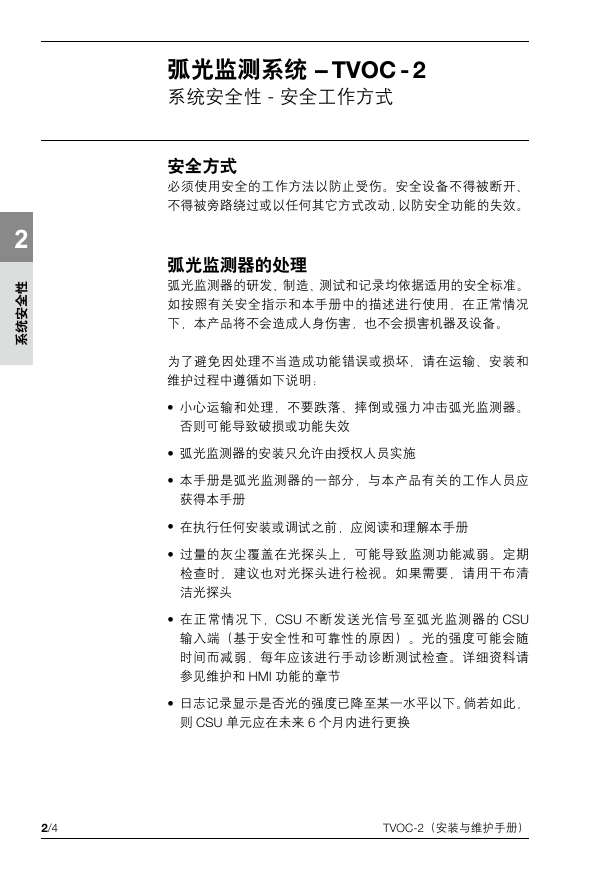

2 性全安统系弧光监测系统 -- TVOC - 2 系统安全性 - 安全工作方式安全方式必须使用安全的工作方法以防止受伤。安全设备不得被断开、不得被旁路绕过或以任何其它方式改动，以防安全功能的失效。弧光监测器的处理弧光监测器的研发、制造、测试和记录均依据适用的安全标准。如按照有关安全指示和本手册中的描述进行使用，在正常情况下，本产品将不会造成人身伤害，也不会损害机器及设备。为了避免因处理不当造成功能错误或损坏，请在运输、安装和维护过程中遵循如下说明： • 小心运输和处理，不要跌落、摔倒或强力冲击弧光监测器。否则可能导致破损或功能失效 • 弧光监测器的安装只允许由授权人员实施 • 本手册是弧光监测器的一部分，与本产品有关的工作人员应获得本手册 • 在执行任何安装或调试之前，应阅读和理解本手册 • 过量的灰尘覆盖在光探头上，可能导致监测功能减弱。定期检查时，建议也对光探头进行检视。如果需要，请用干布清洁光探头 • 在正常情况下，CSU 不断发送光信号至弧光监测器的 CSU 输入端（基于安全性和可靠性的原因）。光的强度可能会随时间而减弱，每年应该进行手动诊断测试检查。详细资料请参见维护和 HMI 功能的章节 • 日志记录显示是否光的强度已降至某一水平以下。倘若如此，则 CSU 单元应在未来 6 个月内进行更换 2/4 TVOC-2（安装与维护手册）
