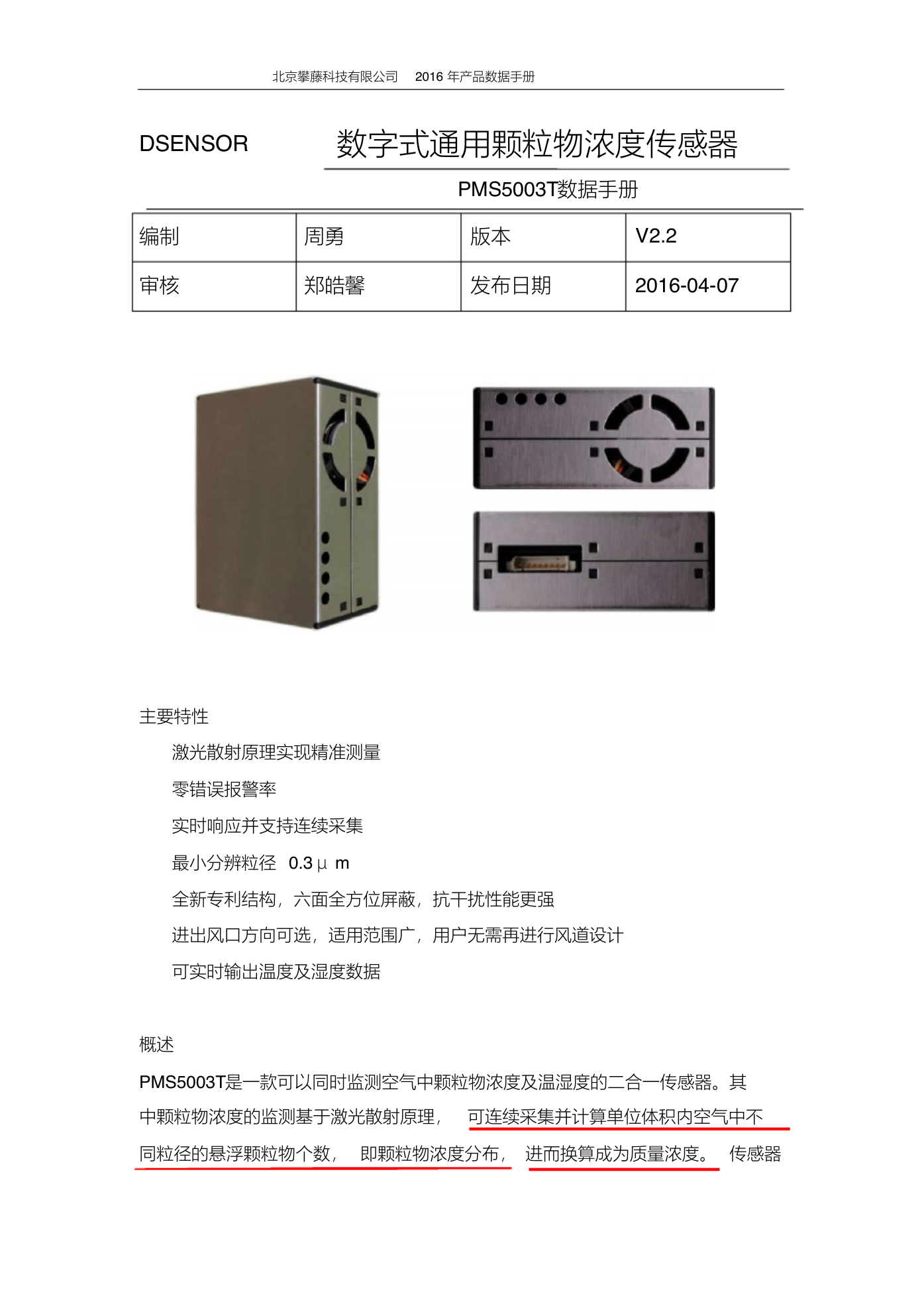

北京攀藤科技有限公司 2016 年产品数据手册 DSENSOR 数字式通用颗粒物浓度传感器编制审核周勇郑皓馨 PMS5003T数据手册版本 V2.2 发布日期 2016-04-07 主要特性激光散射原理实现精准测量零错误报警率实时响应并支持连续采集最小分辨粒径 0.3 μm 全新专利结构，六面全方位屏蔽，抗干扰性能更强进出风口方向可选，适用范围广，用户无需再进行风道设计可实时输出温度及湿度数据概述 PMS5003T是一款可以同时监测空气中颗粒物浓度及温湿度的二合一传感器。其中颗粒物浓度的监测基于激光散射原理，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度。传感器

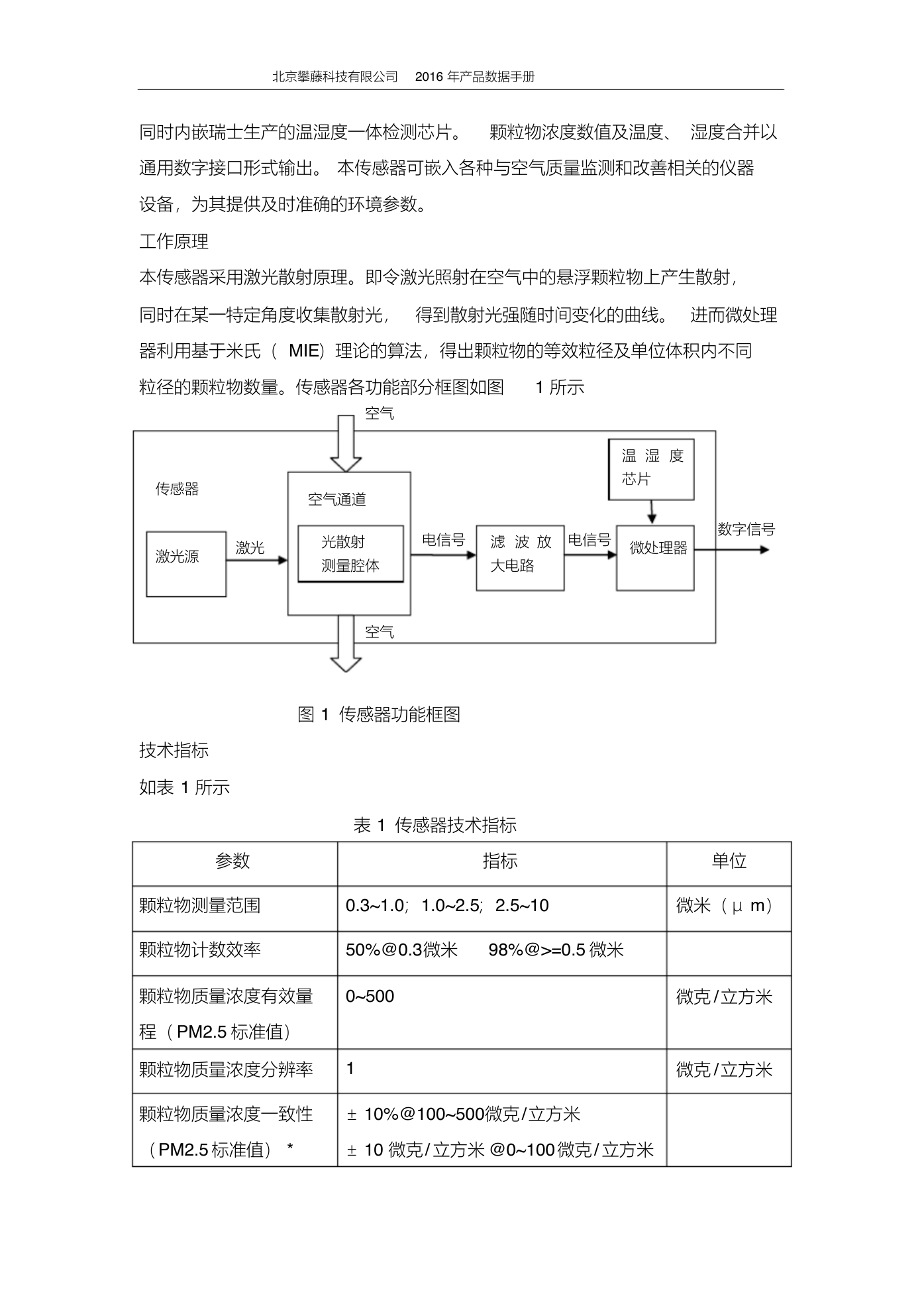

北京攀藤科技有限公司 2016 年产品数据手册同时内嵌瑞士生产的温湿度一体检测芯片。颗粒物浓度数值及温度、湿度合并以通用数字接口形式输出。本传感器可嵌入各种与空气质量监测和改善相关的仪器设备，为其提供及时准确的环境参数。工作原理本传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。进而微处理器利用基于米氏（ MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。传感器各功能部分框图如图 1 所示空气传感器激光源激光空气通道光散射测量腔体温湿度芯片电信号滤波放电信号微处理器大电路数字信号空气图 1 传感器功能框图技术指标如表 1 所示表 1 传感器技术指标参数指标单位颗粒物测量范围 0.3~1.0；1.0~2.5；2.5~10 微米（ μm）颗粒物计数效率 50%@0.3微米 98%@>=0.5 微米颗粒物质量浓度有效量 0~500 程（ PM2.5 标准值）颗粒物质量浓度分辨率 1 微克 /立方米微克 /立方米颗粒物质量浓度一致性 ±10%@100~500微克/立方米（PM2.5 标准值） * ±10 微克/ 立方米 @0~100 微克/ 立方米

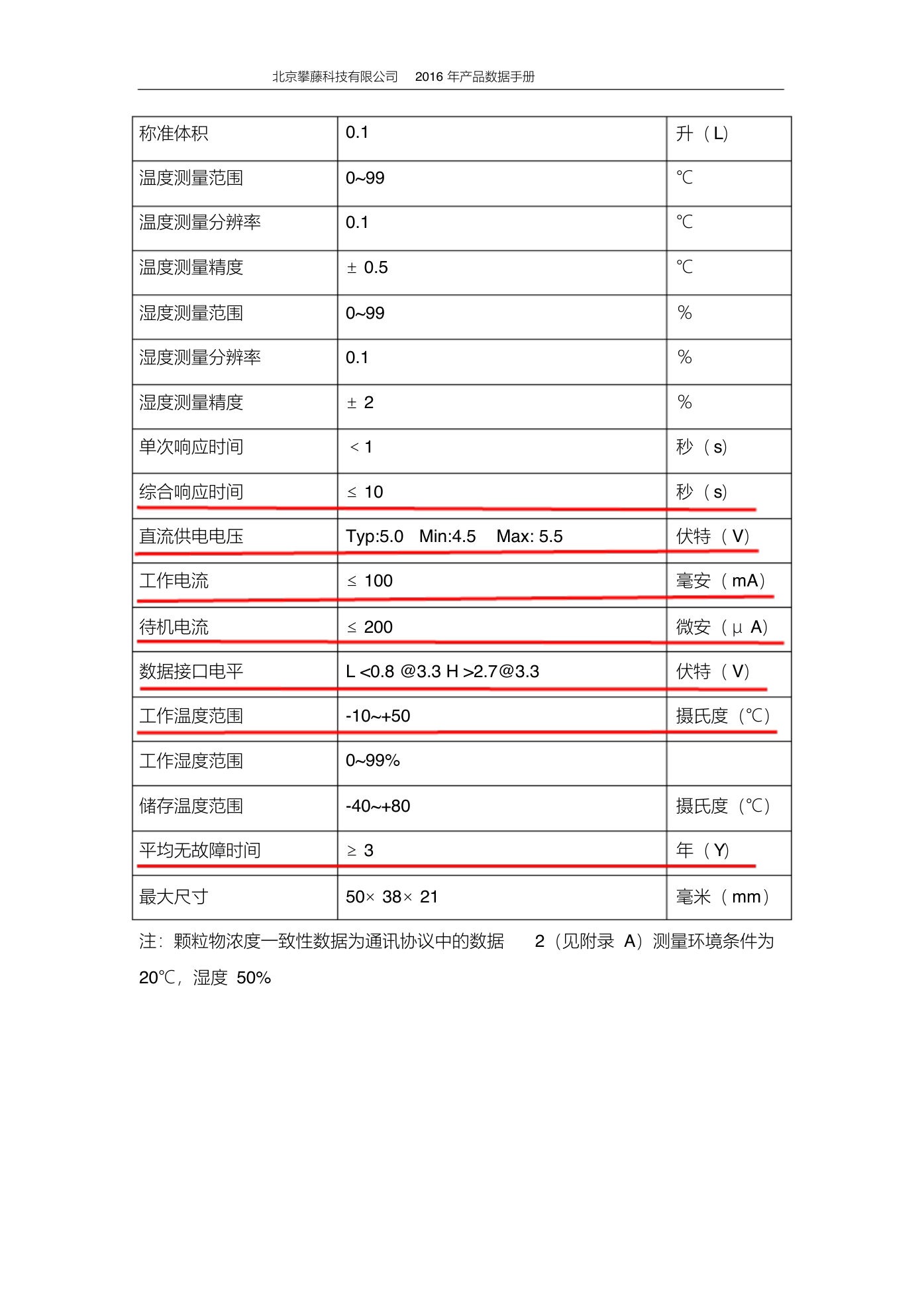

北京攀藤科技有限公司 2016 年产品数据手册称准体积温度测量范围温度测量分辨率温度测量精度湿度测量范围湿度测量分辨率湿度测量精度单次响应时间综合响应时间 0.1 0~99 0.1 ±0.5 0~99 0.1 ±2 ＜1 ≤10 升（ L） ℃ ℃ ℃ ％％％秒（ s）秒（ s）直流供电电压 Typ:5.0 Min:4.5 Max: 5.5 伏特（ V）工作电流待机电流 ≤100 ≤200 数据接口电平 L <0.8 @3.3 H >2.7@3.3 工作温度范围工作湿度范围储存温度范围 -10~+50 0~99% -40~+80 平均无故障时间 ≥3 最大尺寸 50×38×21 毫安（ mA）微安（ μA）伏特（ V）摄氏度（℃）摄氏度（℃）年（ Y）毫米（ mm）注：颗粒物浓度一致性数据为通讯协议中的数据 2（见附录 A）测量环境条件为 20℃，湿度 50%

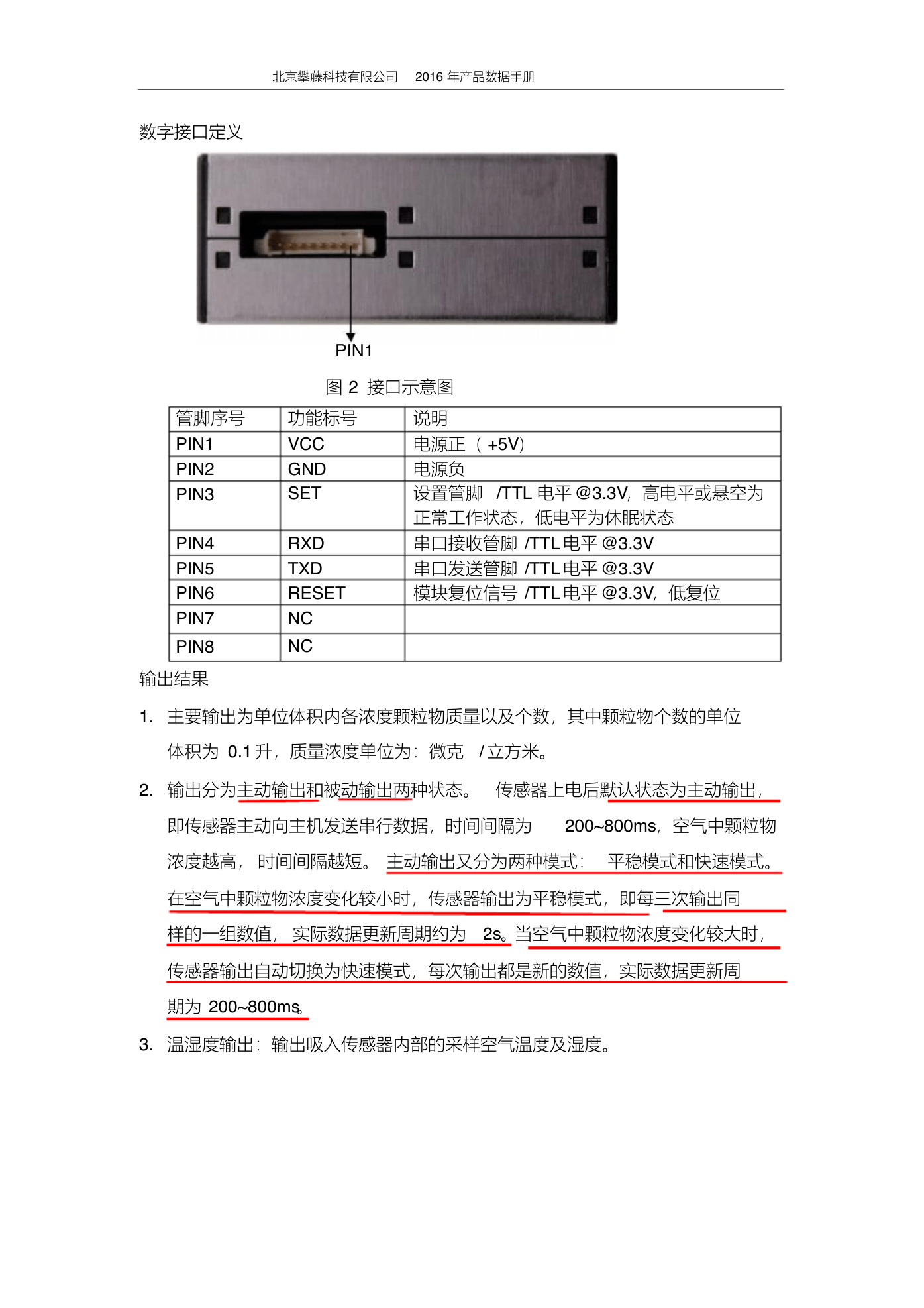

北京攀藤科技有限公司 2016 年产品数据手册数字接口定义 PIN1 图 2 接口示意图管脚序号 PIN1 PIN2 PIN3 PIN4 PIN5 PIN6 PIN7 PIN8 功能标号 VCC GND SET RXD TXD RESET NC NC 输出结果说明电源正（ +5V）电源负设置管脚 /TTL 电平 @3.3V，高电平或悬空为正常工作状态，低电平为休眠状态串口接收管脚 /TTL 电平 @3.3V 串口发送管脚 /TTL 电平 @3.3V 模块复位信号 /TTL 电平 @3.3V，低复位 1. 主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积为 0.1 升，质量浓度单位为：微克 / 立方米。 2. 输出分为主动输出和被动输出两种状态。传感器上电后默认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为 200~800ms，空气中颗粒物浓度越高，时间间隔越短。主动输出又分为两种模式：平稳模式和快速模式。在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同样的一组数值，实际数据更新周期约为 2s。当空气中颗粒物浓度变化较大时，传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周期为 200~800ms。 3. 温湿度输出：输出吸入传感器内部的采样空气温度及湿度。

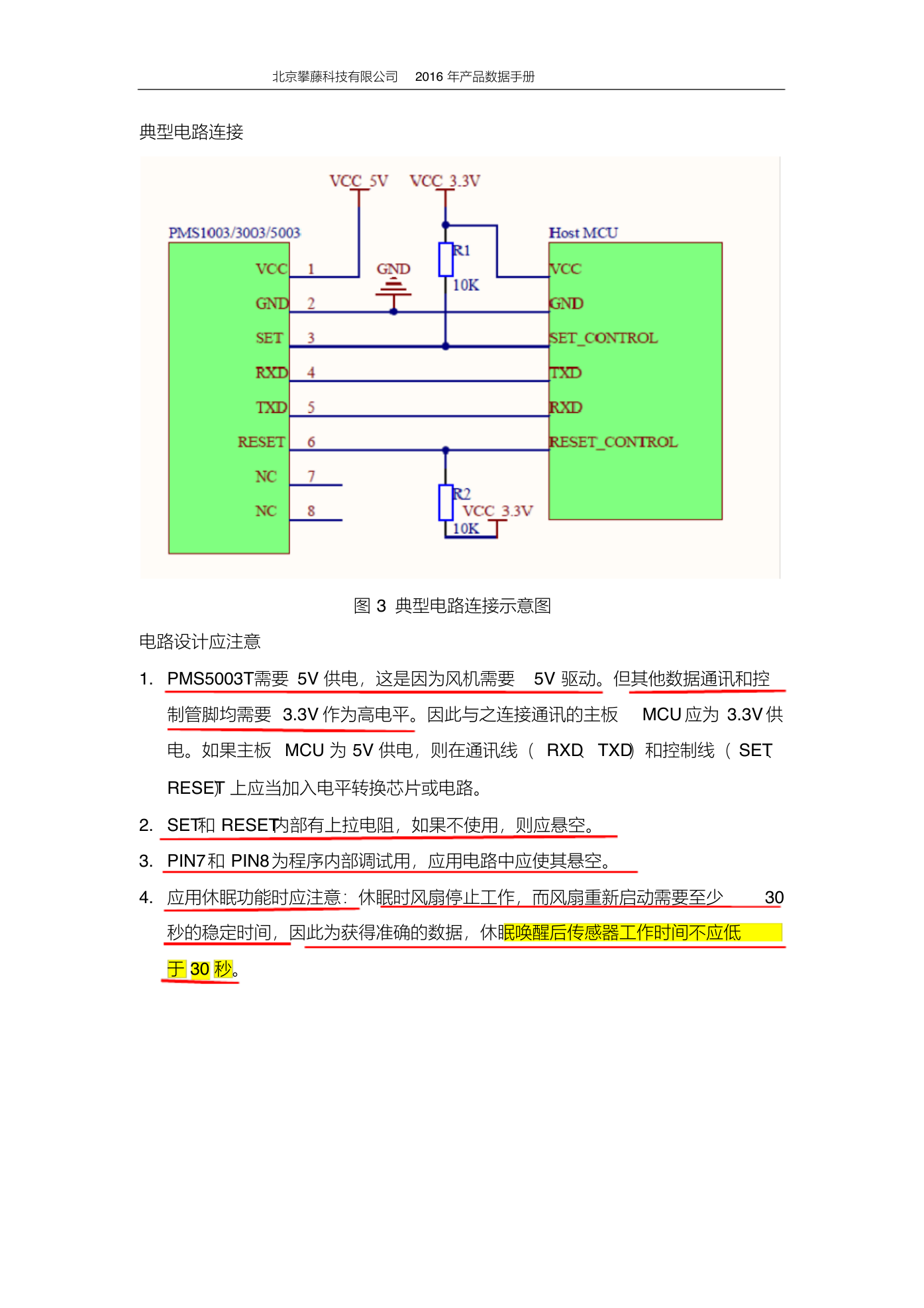

北京攀藤科技有限公司 2016 年产品数据手册典型电路连接图 3 典型电路连接示意图电路设计应注意 1. PMS5003T需要 5V 供电，这是因为风机需要 5V 驱动。但其他数据通讯和控制管脚均需要 3.3V 作为高电平。因此与之连接通讯的主板 MCU 应为 3.3V 供电。如果主板 MCU 为 5V 供电，则在通讯线（ RXD、TXD）和控制线（ SET、 RESET）上应当加入电平转换芯片或电路。 2. SET和 RESET内部有上拉电阻，如果不使用，则应悬空。 3. PIN7和 PIN8为程序内部调试用，应用电路中应使其悬空。 4. 应用休眠功能时应注意：休眠时风扇停止工作，而风扇重新启动需要至少 30 秒的稳定时间，因此为获得准确的数据，休眠唤醒后传感器工作时间不应低于 30 秒。

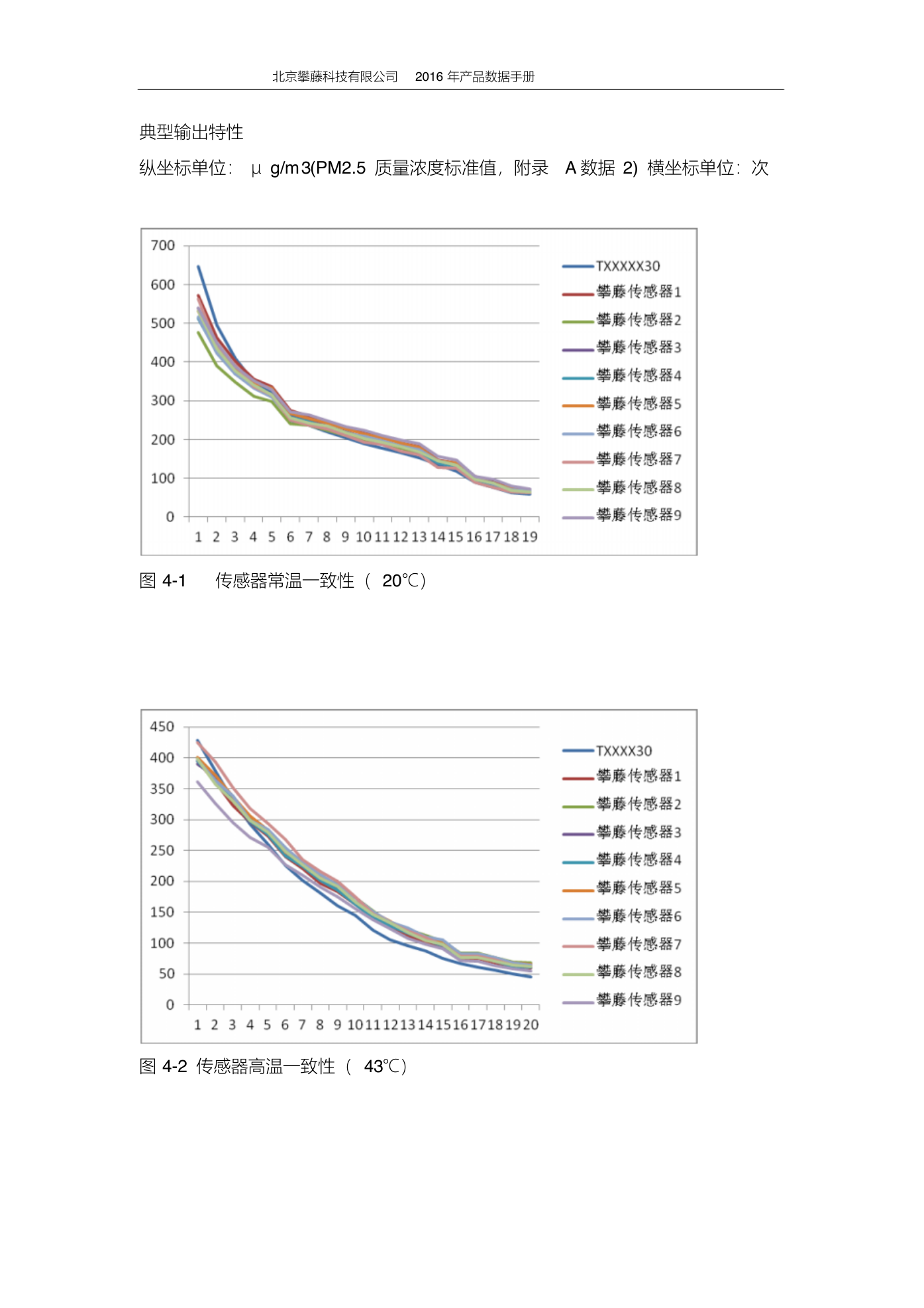

北京攀藤科技有限公司 2016 年产品数据手册典型输出特性纵坐标单位： μg/m3(PM2.5 质量浓度标准值，附录 A 数据 2) 横坐标单位：次图 4-1 传感器常温一致性（ 20℃）图 4-2 传感器高温一致性（ 43℃）

北京攀藤科技有限公司 2016 年产品数据手册图 4-3 传感器低温一致性（ -5℃）图 4-4 传感器长时间连续运行一致性（ 30 天）

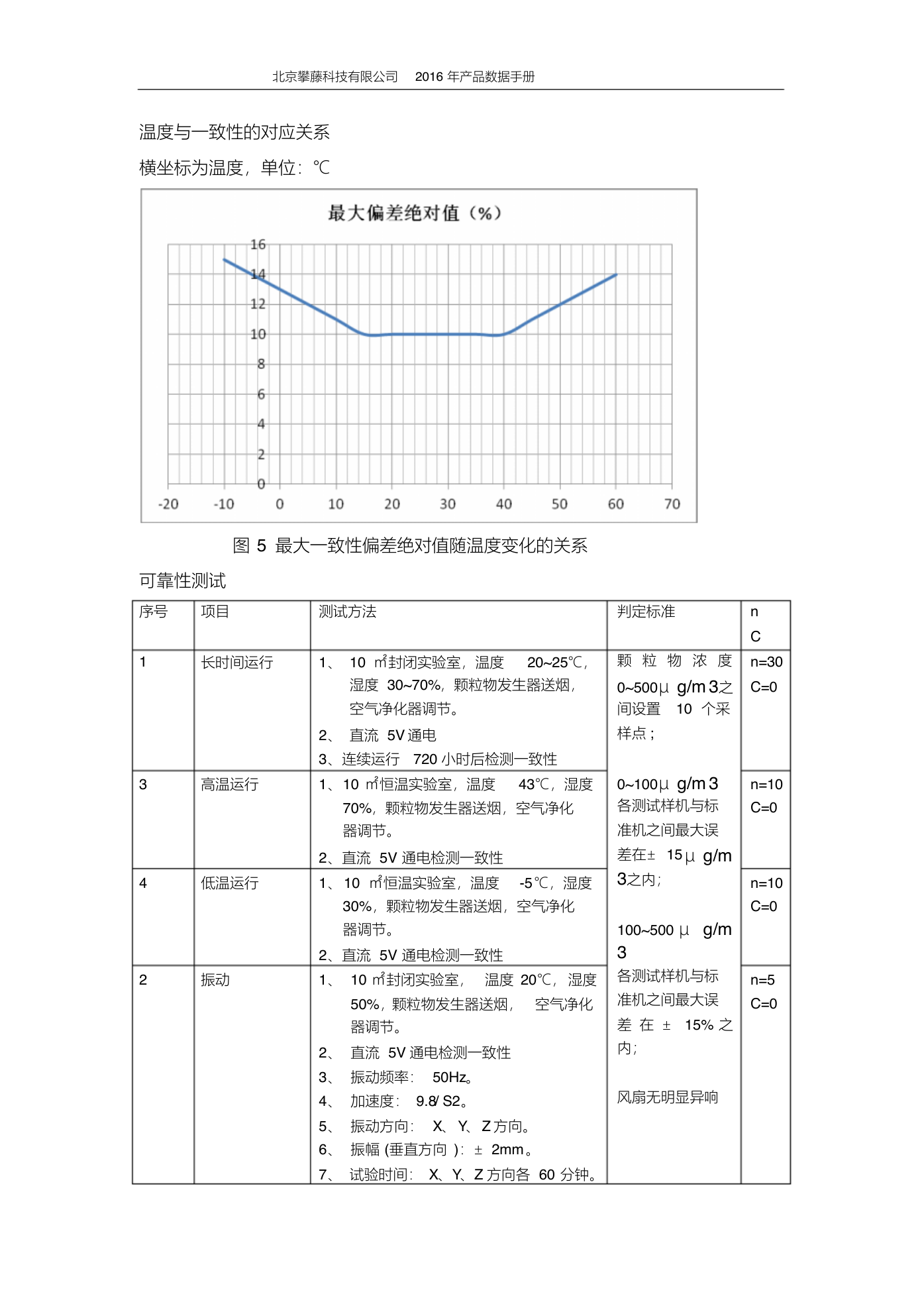

北京攀藤科技有限公司 2016 年产品数据手册温度与一致性的对应关系横坐标为温度，单位：℃ 图 5 最大一致性偏差绝对值随温度变化的关系可靠性测试序号项目测试方法判定标准 1 长时间运行 1、 10 ㎡封闭实验室，温度 20~25℃， 3 高温运行 4 低温运行 2 振动湿度 30~70%，颗粒物发生器送烟，空气净化器调节。 2、直流 5V 通电 3、连续运行 720 小时后检测一致性 1、10 ㎡恒温实验室，温度 43℃，湿度 70%，颗粒物发生器送烟，空气净化器调节。 2、直流 5V 通电检测一致性 1、 10 ㎡恒温实验室，温度 -5℃，湿度 30%，颗粒物发生器送烟，空气净化器调节。 2、直流 5V 通电检测一致性 1、 10 ㎡封闭实验室，温度 20℃，湿度 50%，颗粒物发生器送烟，空气净化器调节。 2、直流 5V 通电检测一致性 3、振动频率： 50Hz。 4、加速度： 9.8/ S2。 5、振动方向： X、 Y、 Z 方向。 6、振幅 (垂直方向 )：± 2mm。 7、试验时间： X、Y、Z 方向各 60 分钟。颗粒物浓度 0~500μg/m 3之间设置 10 个采样点 ; 0~100μg/m 3 各测试样机与标准机之间最大误差在± 15 μg/m 3之内； 100~500 μ g/m 3 各测试样机与标准机之间最大误差在 ± 15% 之内；风扇无明显异响 n C n=30 C=0 n=10 C=0 n=10 C=0 n=5 C=0
