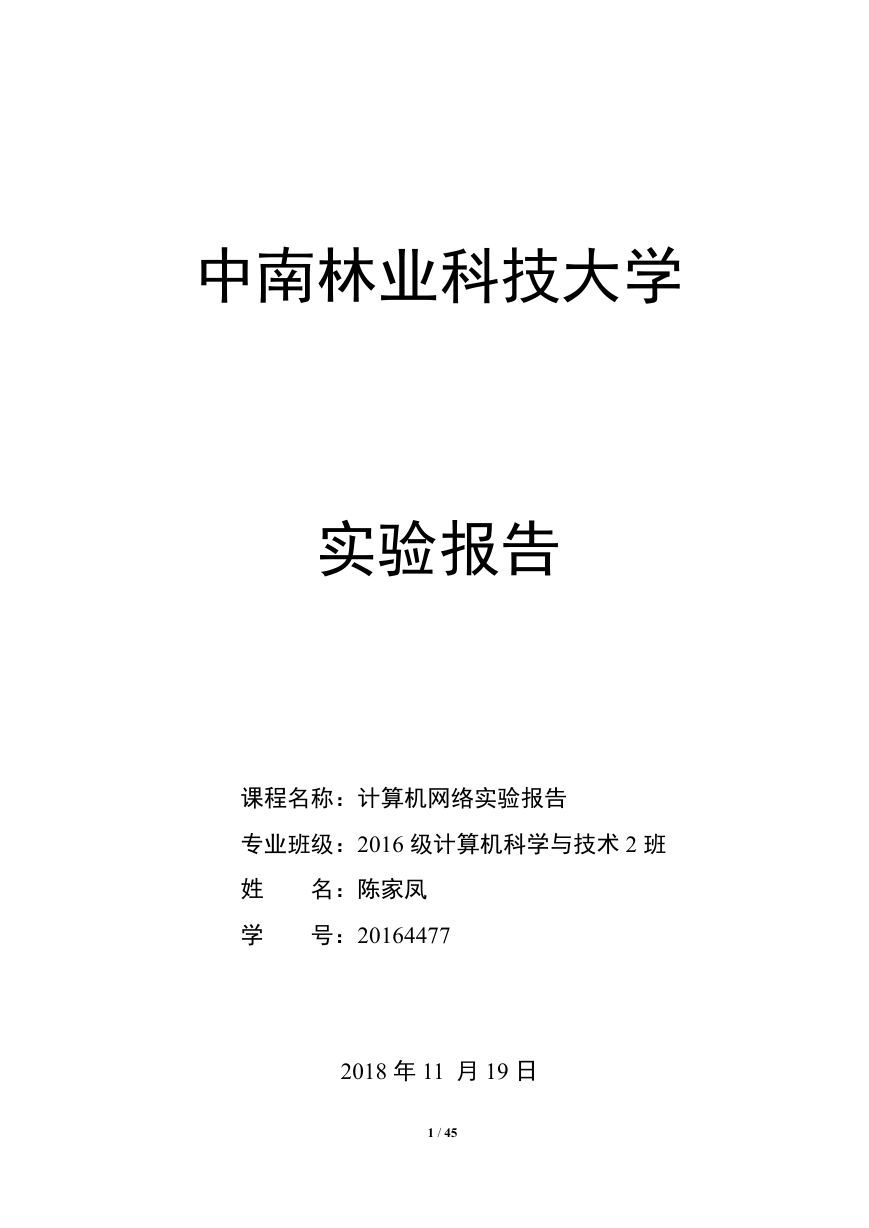

    中南林业科技大学 实验报告 课程名称：计算机网络实验报告 专业班级：2016 级计算机科学与技术 2 班 姓 学 名：陈家凤 号：20164477 2018 年 11 月 19 日 1 / 45

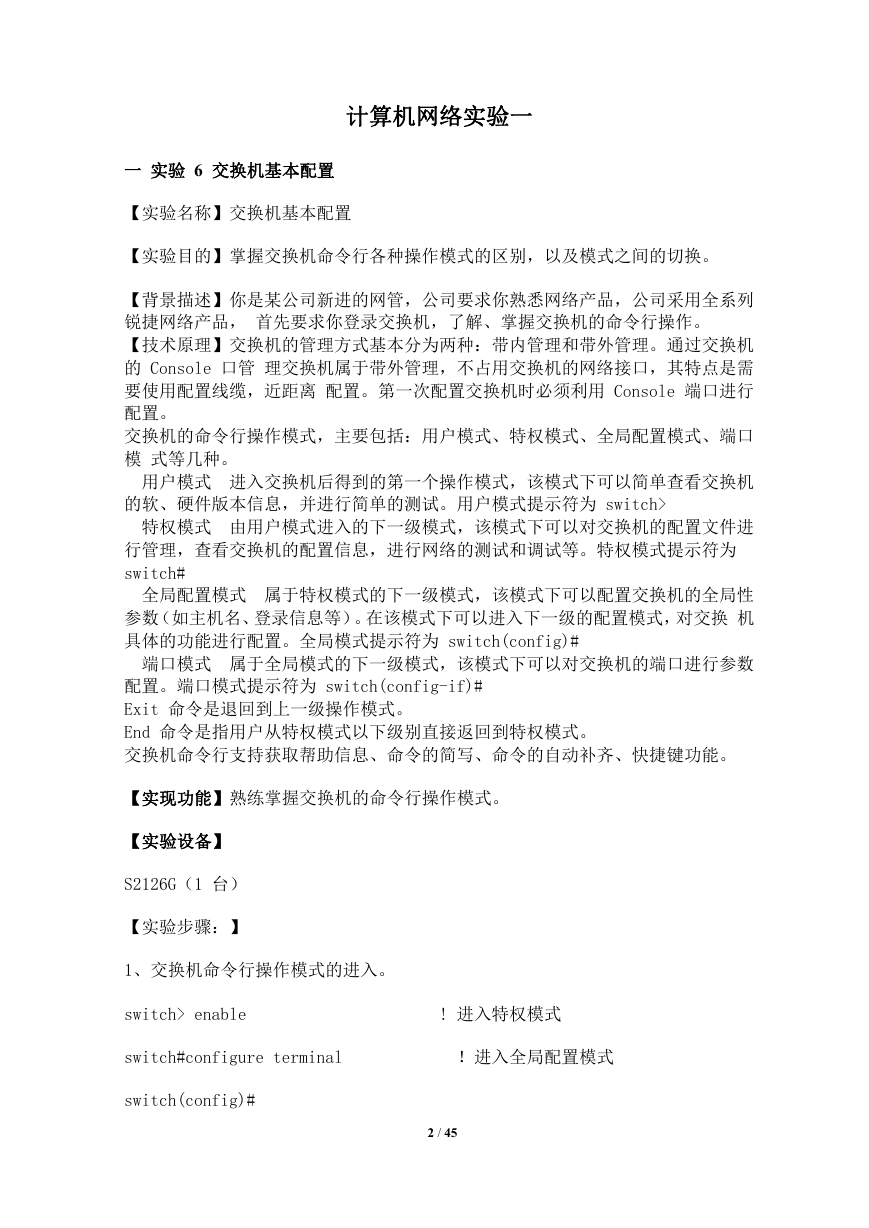

    计算机网络实验一 一 实验 6 交换机基本配置 【实验名称】交换机基本配置 【实验目的】掌握交换机命令行各种操作模式的区别，以及模式之间的切换。 【背景描述】你是某公司新进的网管，公司要求你熟悉网络产品，公司采用全系列 锐捷网络产品， 首先要求你登录交换机，了解、掌握交换机的命令行操作。 【技术原理】交换机的管理方式基本分为两种：带内管理和带外管理。通过交换机 的 Console 口管 理交换机属于带外管理，不占用交换机的网络接口，其特点是需 要使用配置线缆，近距离 配置。第一次配置交换机时必须利用 Console 端口进行 配置。 交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口 模 式等几种。 用户模式 进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机 的软、硬件版本信息，并进行简单的测试。用户模式提示符为 switch> 特权模式 由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进 行管理，查看交换机的配置信息，进行网络的测试和调试等。特权模式提示符为 switch# 全局配置模式 属于特权模式的下一级模式，该模式下可以配置交换机的全局性 参数（如主机名、登录信息等）。在该模式下可以进入下一级的配置模式，对交换 机 具体的功能进行配置。全局模式提示符为 switch(config)# 端口模式 属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数 配置。端口模式提示符为 switch(config-if)# Exit 命令是退回到上一级操作模式。 End 命令是指用户从特权模式以下级别直接返回到特权模式。 交换机命令行支持获取帮助信息、命令的简写、命令的自动补齐、快捷键功能。 【实现功能】熟练掌握交换机的命令行操作模式。 【实验设备】 S2126G（1 台） 【实验步骤：】 1、交换机命令行操作模式的进入。 switch> enable ! 进入特权模式 switch#configure terminal ！进入全局配置模式 switch(config)# 2 / 45

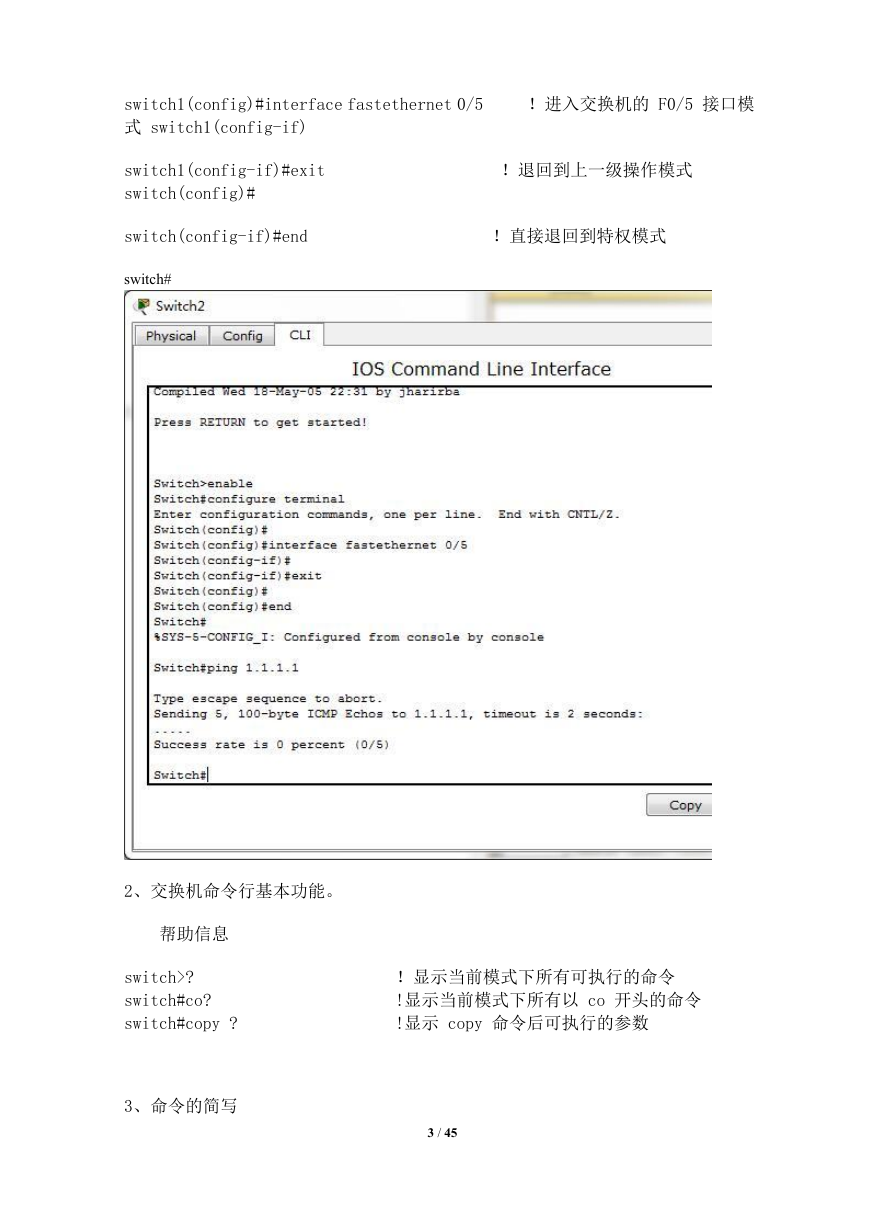

    switch1(config)#interface fastethernet 0/5 式 switch1(config-if) ！进入交换机的 F0/5 接口模 switch1(config-if)#exit switch(config)# ！退回到上一级操作模式 switch(config-if)#end ！直接退回到特权模式 switch# 2、交换机命令行基本功能。 帮助信息 switch>? switch#co? switch#copy ? 3、命令的简写 ！显示当前模式下所有可执行的命令 !显示当前模式下所有以 co 开头的命令 !显示 copy 命令后可执行的参数 3 / 45

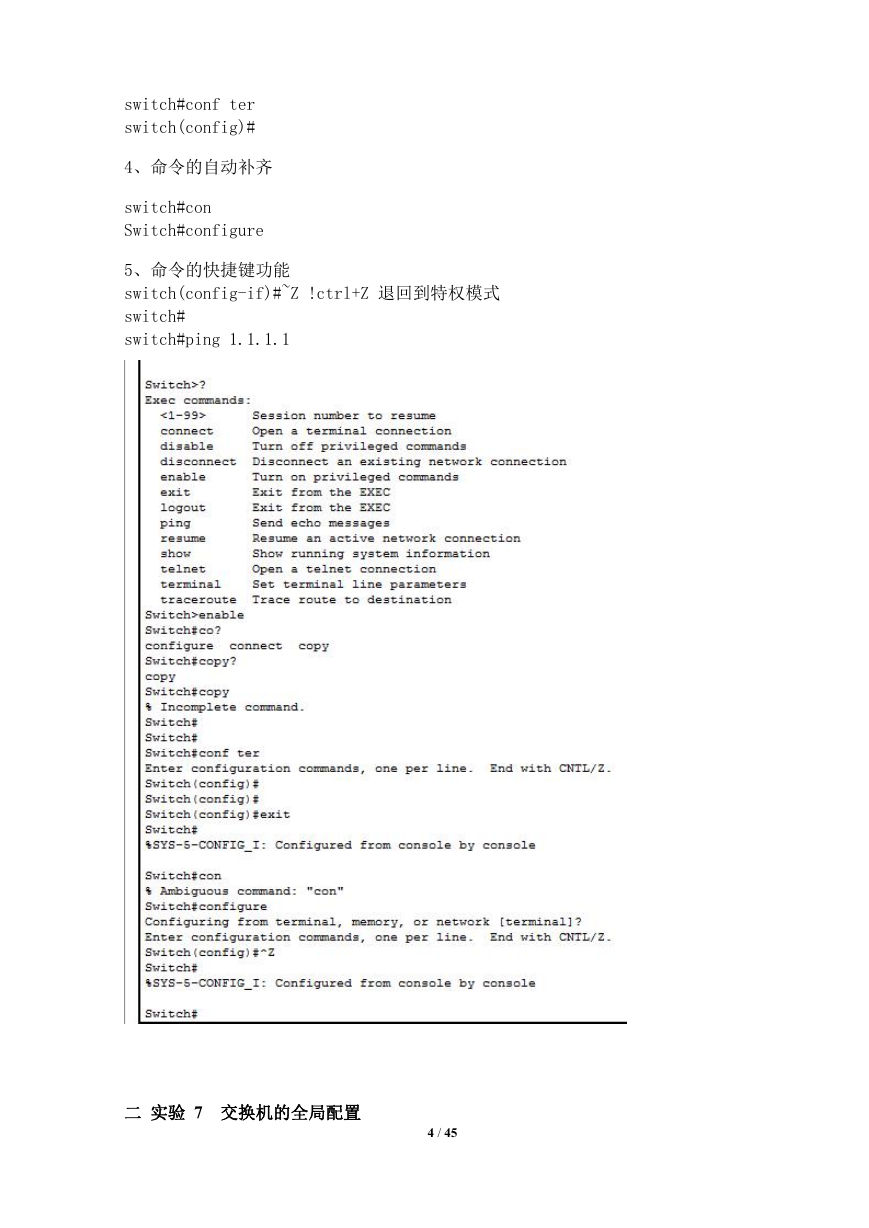

    switch#conf ter switch(config)# 4、命令的自动补齐 switch#con Switch#configure 5、命令的快捷键功能 switch(config-if)#~Z !ctrl+Z 退回到特权模式 switch# switch#ping 1.1.1.1 二 实验 7 交换机的全局配置 4 / 45

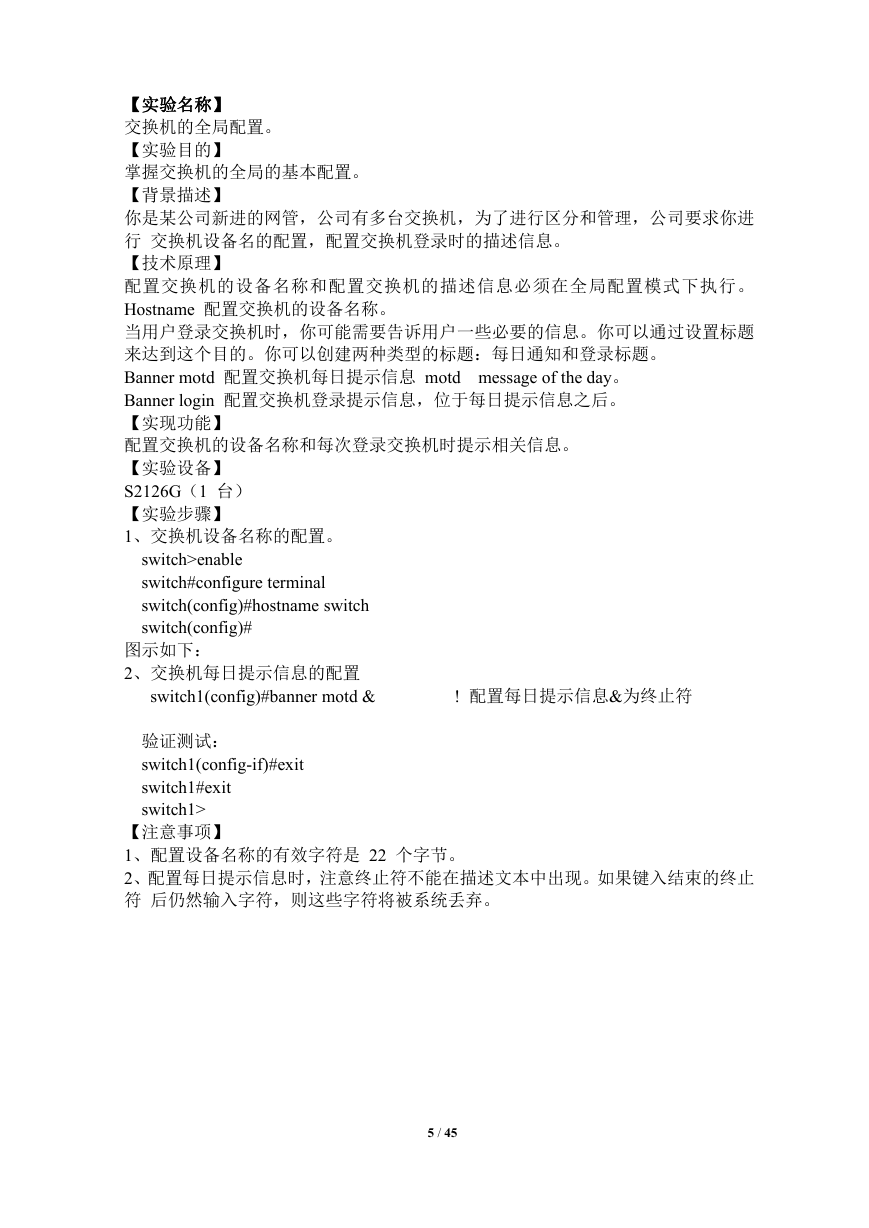

    【实验名称】 交换机的全局配置。 【实验目的】 掌握交换机的全局的基本配置。 【背景描述】 你是某公司新进的网管，公司有多台交换机，为了进行区分和管理，公司要求你进 行 交换机设备名的配置，配置交换机登录时的描述信息。 【技术原理】 配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。 Hostname 配置交换机的设备名称。 当用户登录交换机时，你可能需要告诉用户一些必要的信息。你可以通过设置标题 来达到这个目的。你可以创建两种类型的标题：每日通知和登录标题。 Banner motd 配置交换机每日提示信息 motd message of the day。 Banner login 配置交换机登录提示信息，位于每日提示信息之后。 【实现功能】 配置交换机的设备名称和每次登录交换机时提示相关信息。 【实验设备】 S2126G（1 台） 【实验步骤】 1、交换机设备名称的配置。 switch>enable switch#configure terminal switch(config)#hostname switch switch(config)# 图示如下： 2、交换机每日提示信息的配置 switch1(config)#banner motd & 验证测试： switch1(config-if)#exit switch1#exit switch1> ! 配置每日提示信息&为终止符 【注意事项】 1、配置设备名称的有效字符是 22 个字节。 2、配置每日提示信息时，注意终止符不能在描述文本中出现。如果键入结束的终止 符 后仍然输入字符，则这些字符将被系统丢弃。 5 / 45
    6 / 45

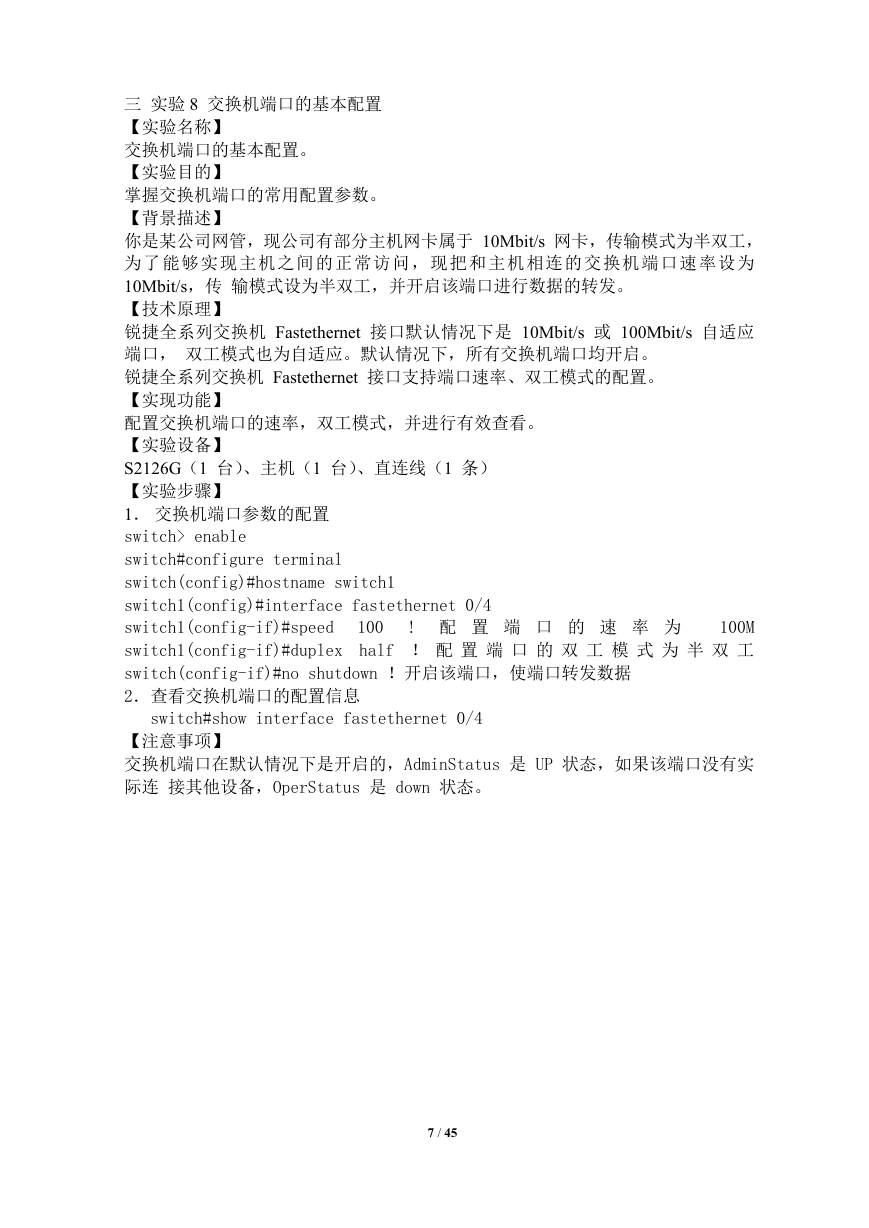

    三 实验 8 交换机端口的基本配置 【实验名称】 交换机端口的基本配置。 【实验目的】 掌握交换机端口的常用配置参数。 【背景描述】 你是某公司网管，现公司有部分主机网卡属于 10Mbit/s 网卡，传输模式为半双工， 为了能够实现主机之间的正常访问，现把和主机相连的交换机端口速率设为 10Mbit/s，传 输模式设为半双工，并开启该端口进行数据的转发。 【技术原理】 锐捷全系列交换机 Fastethernet 接口默认情况下是 10Mbit/s 或 100Mbit/s 自适应 端口， 双工模式也为自适应。默认情况下，所有交换机端口均开启。 锐捷全系列交换机 Fastethernet 接口支持端口速率、双工模式的配置。 【实现功能】 配置交换机端口的速率，双工模式，并进行有效查看。 【实验设备】 S2126G（1 台）、主机（1 台）、直连线（1 条） 【实验步骤】 1． 交换机端口参数的配置 switch> enable switch#configure terminal switch(config)#hostname switch1 switch1(config)#interface fastethernet 0/4 switch1(config-if)#speed 100M switch1(config-if)#duplex half ！ 配 置 端 口 的 双 工 模 式 为 半 双 工 switch(config-if)#no shutdown ！开启该端口，使端口转发数据 2．查看交换机端口的配置信息 ! 配 置 端 口 的 速 率 为 100 switch#show interface fastethernet 0/4 【注意事项】 交换机端口在默认情况下是开启的，AdminStatus 是 UP 状态，如果该端口没有实 际连 接其他设备，OperStatus 是 down 状态。 7 / 45

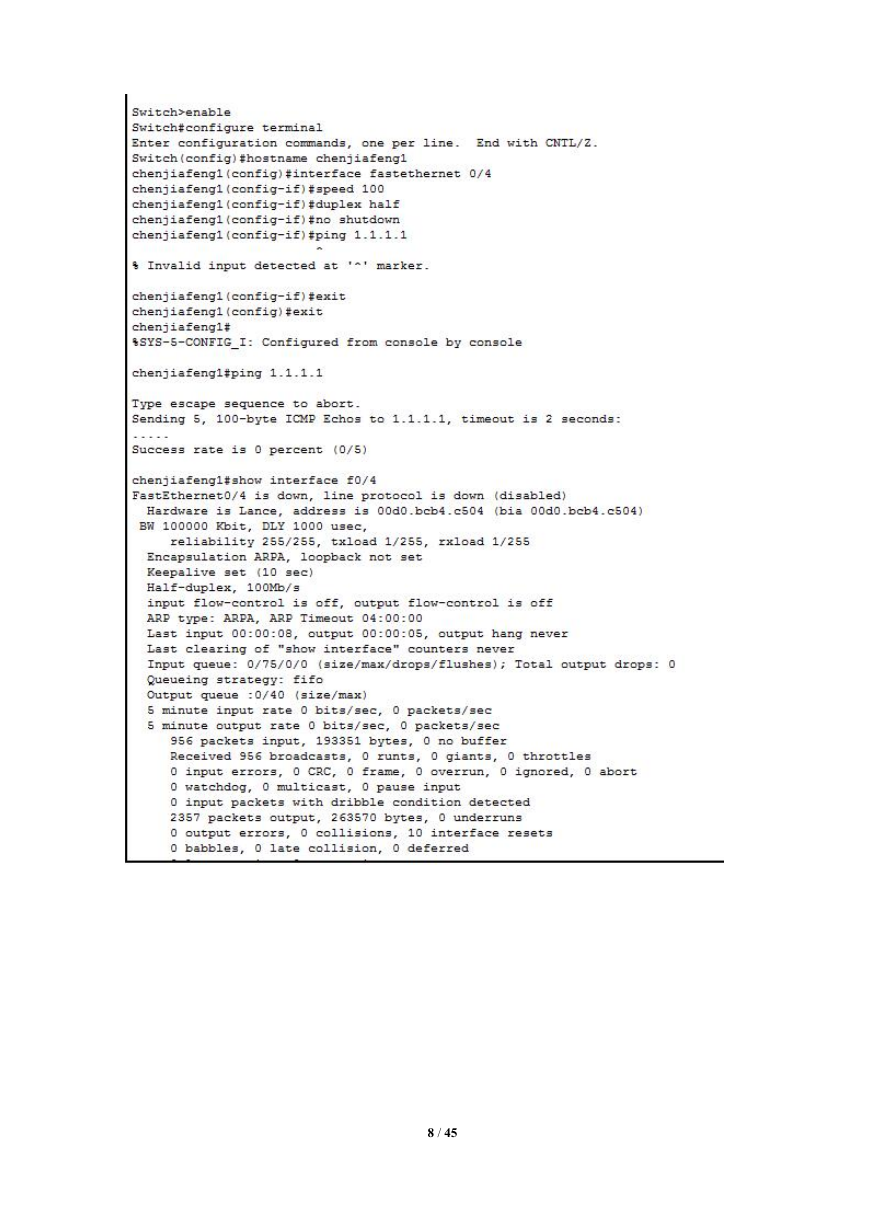

    8 / 45
