实验一结构化分析方法

实验二结构化设计方法

实验三面向对象分析与设计

实验四项目管理实验

- 1 - 《软件工程》实验报告书 10/11 年第一学期姓名：学号：班级：指导教师：

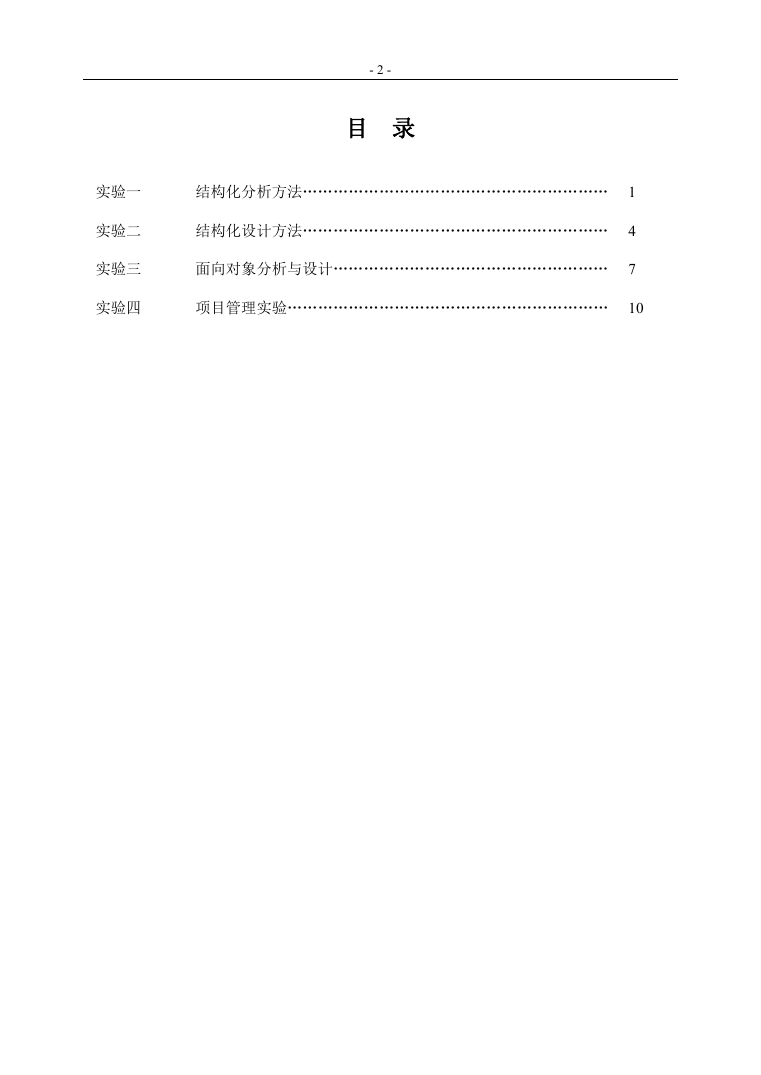

- 2 - 目录实验一实验二实验三实验四结构化分析方法…………………………………………………… 1 结构化设计方法…………………………………………………… 4 面向对象分析与设计……………………………………………… 7 项目管理实验……………………………………………………… 10

1 实验一结构化分析方法一、实验目的熟悉 Visio2000 的绘图步骤。掌握使用 Visio2000 软件绘制数据流程图的一般方法和技巧。二、实验环境软件平台：Microsoft Windows2000 /XP。软件工具：Micrisoft Visio 2000。三、实验内容与要求 1. 打开 Visio2000 软件环境，在新建模型中选择“软件－>数据流模型图”，则自动创建了一个空白的数据流图。 2. 仔细阅读文件：116211 需求规格说明书.doc，然后，使用 Visio2000 绘制文件中描述的数据流程图（DFD 图），并且使用“文档模具”中的批注符号来描述数据字典。 3. 要求在试验报告中绘制至少 3 个数据流程图(DFD 图)。四、实验预习和准备参考相关书籍，能够熟练地操作和使用 Microsoft Visio2000。五、实验过程与结果实验过程： 1. 在开始->附件中打开 microsoft Visio2000 的工程绘图软件，在新建模型中选择“软件－>数据流模型图”，创建空的数据流图模型 2. 根据 word 文档 116211 的需求规格说明中的读者借书过程，读者还书过程，读者查询浏览过程，绘制相应的数据流图读者借书过程：数据源点：读者和日历；加工逻辑：借书过程和借书登记；数据流：借书证、图书、检验错误、借书信息、日期、图书访问记录、读者信息和图书信息；数据文件词条：读者库、图书库和图书访问记录读者还书过程：数据源点：读者和日历；加工逻辑：还书检验和还书登记；数据流名词条：还书信息和还书成功读者查询浏览过程：数据源点：读者和日历；加工逻辑词条：查询许可检验和数据查询；数据流名词条：查询信息和查询结果 3. 保存已绘制好的数据流图实验结果：（1）读者借书过程：

2 （2）读者还书过程：

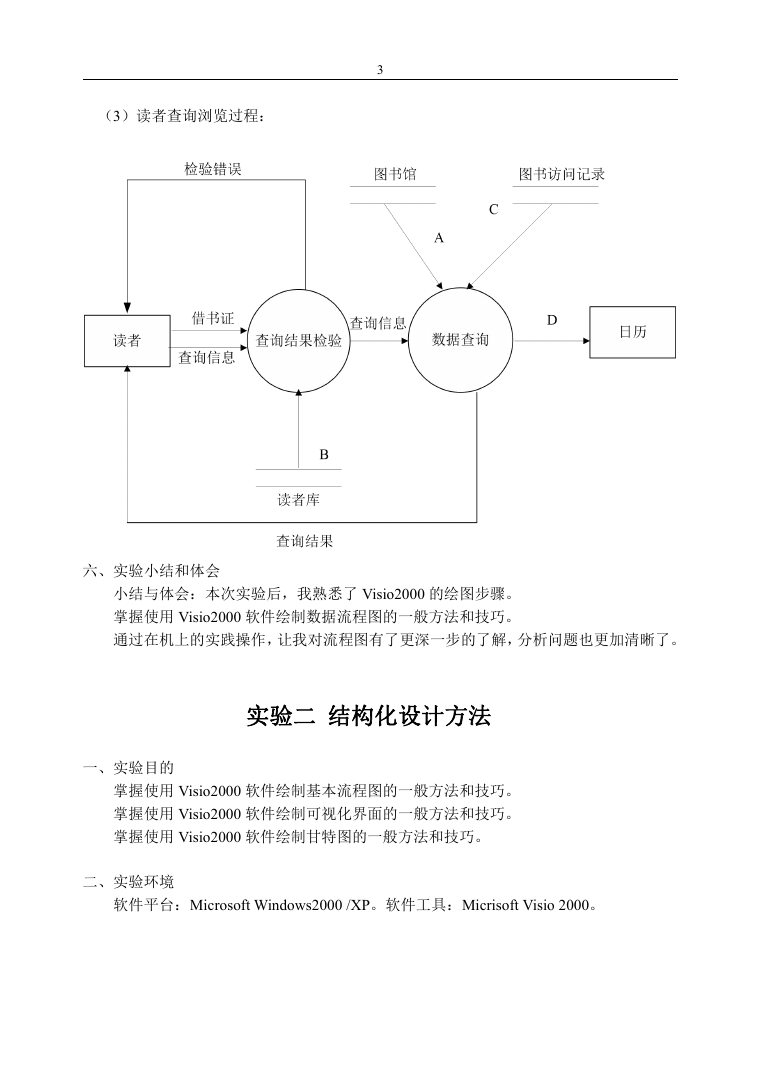

3 （3）读者查询浏览过程：六、实验小结和体会小结与体会：本次实验后，我熟悉了 Visio2000 的绘图步骤。掌握使用 Visio2000 软件绘制数据流程图的一般方法和技巧。通过在机上的实践操作，让我对流程图有了更深一步的了解，分析问题也更加清晰了。实验二结构化设计方法一、实验目的掌握使用 Visio2000 软件绘制基本流程图的一般方法和技巧。掌握使用 Visio2000 软件绘制可视化界面的一般方法和技巧。掌握使用 Visio2000 软件绘制甘特图的一般方法和技巧。二、实验环境软件平台：Microsoft Windows2000 /XP。软件工具：Micrisoft Visio 2000。

三、实验内容与要求 4 1. 打开 Visio2000 软件环境，在新建模型中选择“流程图－>基本流程图形状”，则自动创建了一个空白的程序流程图。 2. 仔细阅读文件：“116222 概要设计说明书.doc”和“116233 详细设计.doc”，然后，使用 Visio2000 绘制文件中描述的“图书流通流程”，“图书查询流程”，“系统管理流程”，“系统总体结构图”以及详细设计中“软件结构图”。 3. 打开 Visio2000 软件环境，在新建模型中选择“软件－>Windows 用户界面”，则自动创建了一个空白的用户界面。 4. 仔细阅读文件：11626 图书管理系统界面.doc，然后，使用 Visio2000 绘制文件中至少 3 个用户界面。 5. 打开 Visio2000 软件环境，在新建模型中选择“项目计划图－>甘特图”，则自动创建了一个空白的甘特图。 6. 按软件工程生命周期法中“可行性研究－>需求分析－>概要设计－>详细设计－> 编码－>测试－>维护－>正式运行”几个阶段合理安排一个开发进度（假设开发总时间为 10 个月），使用甘特图进行描述。四、实验预习和准备参考相关书籍，能够熟练地操作和使用 Microsoft Visio2000。五、实验过程与结果实验过程： 1. 在开始->附件中打开 microsoft Visio2000 的工程绘图软件，在新建模型中选择“软件－>数据流模型图”，创建空的程序流程图 2. 根据 word 文档 116222 和 116233 的需求规格说明中的图书流通过程、图书查询流程、系统管理流程、系统总体结构图和软件结构图绘制相应的流程图 3. 在 visio2000 的新建模型中选择软件－>Windows 用户界面，创建空白的用户界面 4. 根据 word 中的 11626 的规格说明，用 3 中的空白用户界面绘制三个用户界面 5. 在 visio2000 中的新建模型中选择项目计划－>甘特图，系统创建一个空白的甘特图，按软件工程生命周期法中“可行性研究－>需求分析－>概要设计－>详细设计－>编码－>测试－>维护－>正式运行”几个阶段合理安排一个开发进度，绘制相应的甘特图 6. 保存已绘制好的程序流程图、用户界面和甘特图实验结果：（1）图书流通过程：

5 （2）图书查询流程：

6 （3）系统管理流程：
