前言

安全注意事项

主要功能特点

妥善使用本机的注意事项

工作模式

部件名称

侧面控制面板

SD槽

后部端子

LCD显示屏

镜头部分

基本系统图

准备工作

使用前的设置和调节

调节腕带

安装外部话筒

安装三角架

装上大眼罩

打开/关闭镜头盖

装上/取下镜头罩

电源

使用电池组

使用交流电源（直流输入电源）

电源状态显示

打开/关闭电源

初始设置

LCD显示屏和取景器上的显示内容

显示屏幕

状态屏幕

USB模式屏幕

远程编辑模式屏幕

警告显示

调整LCD显示屏和取景器

调整LCD显示屏

调整取景器

为用户按键指定功能

摄影指示灯

SD卡

可用卡

格式化（初始化）SD卡

恢复SD卡

录制到SD卡上的剪辑

拍摄

基本拍摄程序

选择系统清晰度、文件格式和视频格式

变焦操作

对焦操作

由面部检测调整对焦

调整亮度

调整光圈

设置增益

设置电子快门

设置ND滤光片

调节白平衡

调节摄像机影像

使用影像稳定器

音频录制

在录制过程中用耳机监控音频声音

时间码和用户位

设置时间码生成器

同步另一台摄像机的时间码

设置斑马纹

设置点测光

通过 GPS 获取定位信息

立即查看录制的视频（剪辑查看）

在两种不同的分辨率模式下进行同时录制

自由分割剪辑（Clip Cutter Trig）

双录

备份录制

特殊录制

预录制

剪辑连续录制

帧录制

间隔录制

可变帧录制

回放

播放录制的剪辑

缩略图屏幕

操作

回放

删除剪辑

添加/删除OK标记

选择多个剪辑并对它们执行操作

随机选择多个剪辑

连续选择多个剪辑

修剪录制的剪辑

菜单显示和详细设置

菜单屏幕中的基本操作

菜单屏幕的显示和说明

使用软件键盘输入文字

菜单屏幕层次结构图

摄像机功能菜单

用户开关选择项目

摄像机调整菜单

细节/调整项目

白平衡项目

TC/UB菜单

LCD/VF菜单

拍摄辅助项目

标记设置项目

显示设置项目

视频/音频设置菜单

视频设置项目

音频设置项目

系统菜单

记录设置项目

网络/设置项目

添加/编辑频繁使用的菜单项目（常用菜单项）

添加菜单项目至常用菜单项

编辑常用菜单项

显示/状态屏幕

摄像模式下的显示屏幕

媒体模式下的显示屏幕

状态屏幕

摄像功能特点

标记和安全区显示（仅限摄像模式）

细化肤色（皮肤细节功能）

彩条输出

调节色彩矩阵

配置设置文件

保存设置文件

加载设置文件

删除设置文件

连接外部设备

在个人电脑上管理/编辑剪辑

连接外部显示器

连接耳机

连接有线遥控器

连接到网络

网络连接功能

网络连接预备工作

工作环境

摄像机网络连接设置

通过无线局域网进行连接

通过有线局域网进行连接

通过手机适配器进行连接

导入元数据

元数据准备工作

配置服务器以便下载

导入元数据

上传已录制的视频剪辑

配置 FTP 服务器以便上传

上传视频剪辑

通过浏览器进行连接

编辑元数据

规划元数据

剪辑元数据

远程观看功能

工作程序

摄像机控制功能

通过浏览器配置设置

更改查看远程功能设置

更改连接设置

更改元数据服务器设置

更改剪辑服务器设置

更改网络流媒体设置

管理网络连接设置文件

保存连接设置文件

读取连接设置文件

删除连接设置

执行实时流媒体

设置分布

开始分布

其他

错误信息和相应操作

FTP 传输错误清单

实时流媒体错误信息显示清单

摄影指示灯

警告音

故障排除

规格

索引

软件使用许可合同

关于软件的重要通知

高清存储卡式摄录一体机 GY-HM650EC 使用说明书本产品的规格和外形可随时更改，以便进一步改进，恕不事先通知。请从以下移动用户指南，或从以下 URL 下载 PDF，查看使用说明书的最新版。移动用户指南在外时，您可以使用安卓手机或 iPhone 参阅说明书。 http://manual3.jvckenwood.com/pro/mobile/global/ 可通过安卓手机或 iPhone 上的浏览器查看移动用户指南。感谢您购买此 JVC 产品。使用产品前请仔细阅读本使用说明书，并请妥善保管。 Ver. 4.00 LST1429-001C TIME CODE. . .

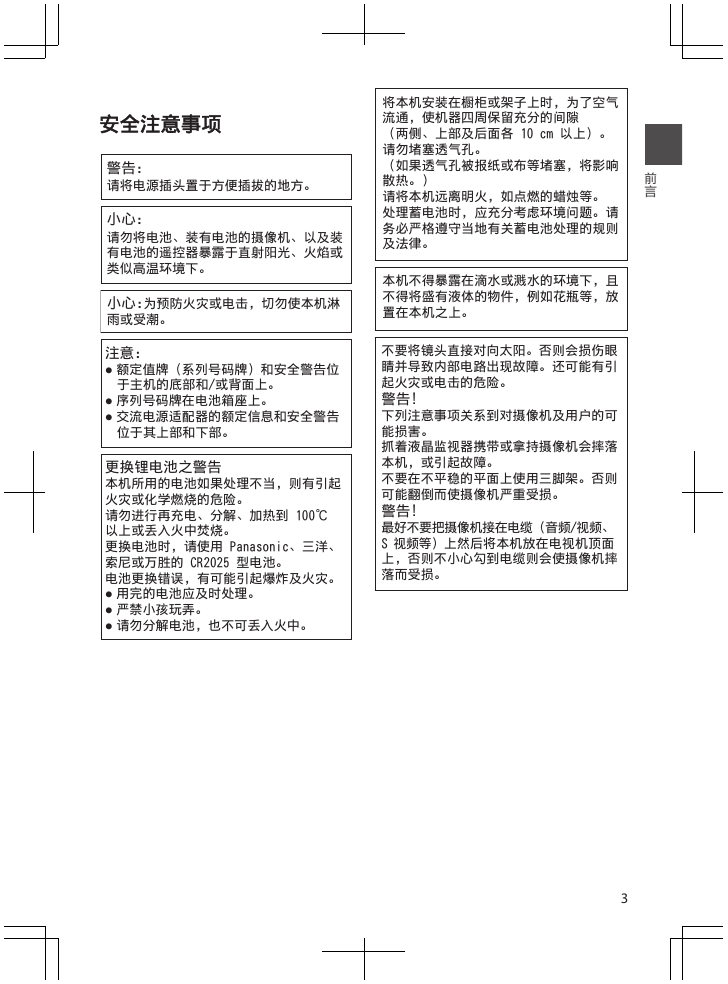

安全注意事项 . . 前言 3

前言 4 . .

前言 5 .

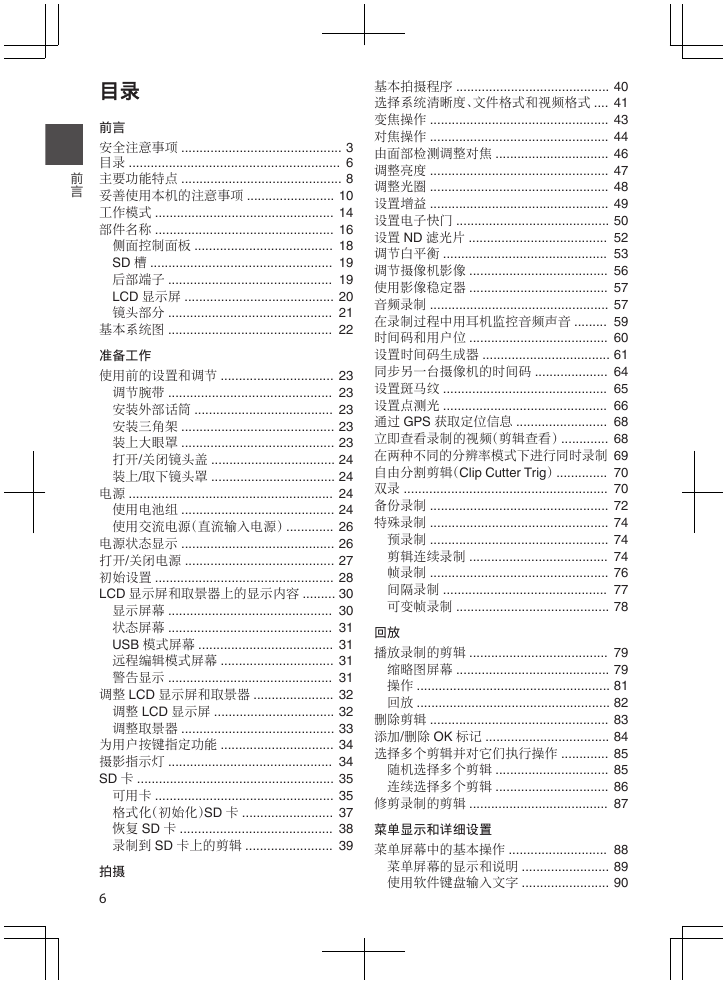

前言目录前言安全注意事项 ............................................ 3 目录 .......................................................... 6 主要功能特点 ............................................ 8 妥善使用本机的注意事项 ........................ 10 工作模式 ................................................. 14 部件名称 ................................................. 16 侧面控制面板 ...................................... 18 SD 槽 .................................................. 19 后部端子 ............................................. 19 LCD 显示屏 ......................................... 20 镜头部分 ............................................. 21 基本系统图 ............................................. 22 准备工作使用前的设置和调节 ............................... 23 调节腕带 ............................................. 23 安装外部话筒 ...................................... 23 安装三角架 .......................................... 23 装上大眼罩 .......................................... 23 打开/关闭镜头盖 .................................. 24 装上/取下镜头罩 .................................. 24 电源 ........................................................ 24 使用电池组 .......................................... 24 使用交流电源（直流输入电源） ............. 26 电源状态显示 .......................................... 26 打开/关闭电源 ......................................... 27 初始设置 ................................................. 28 LCD 显示屏和取景器上的显示内容 ......... 30 显示屏幕 ............................................. 30 状态屏幕 ............................................. 31 USB 模式屏幕 ..................................... 31 远程编辑模式屏幕 ............................... 31 警告显示 ............................................. 31 调整 LCD 显示屏和取景器 ...................... 32 调整 LCD 显示屏 ................................. 32 调整取景器 .......................................... 33 为用户按键指定功能 ............................... 34 摄影指示灯 ............................................. 34 SD 卡 ...................................................... 35 可用卡 ................................................. 35 格式化（初始化）SD 卡 ......................... 37 恢复 SD 卡 .......................................... 38 录制到 SD 卡上的剪辑 ........................ 39 拍摄 6 基本拍摄程序 .......................................... 40 选择系统清晰度、文件格式和视频格式 .... 41 变焦操作 ................................................. 43 对焦操作 ................................................. 44 由面部检测调整对焦 ............................... 46 调整亮度 ................................................. 47 调整光圈 ................................................. 48 设置增益 ................................................. 49 设置电子快门 .......................................... 50 设置 ND 滤光片 ...................................... 52 调节白平衡 ............................................. 53 调节摄像机影像 ...................................... 56 使用影像稳定器 ...................................... 57 音频录制 ................................................. 57 在录制过程中用耳机监控音频声音 ......... 59 时间码和用户位 ...................................... 60 设置时间码生成器 ................................... 61 同步另一台摄像机的时间码 .................... 64 设置斑马纹 ............................................. 65 设置点测光 ............................................. 66 通过 GPS 获取定位信息 ......................... 68 立即查看录制的视频（剪辑查看） ............. 68 在两种不同的分辨率模式下进行同时录制 69 自由分割剪辑（Clip Cutter Trig） .............. 70 双录 ........................................................ 70 备份录制 ................................................. 72 特殊录制 ................................................. 74 预录制 ................................................. 74 剪辑连续录制 ...................................... 74 帧录制 ................................................. 76 间隔录制 ............................................. 77 可变帧录制 .......................................... 78 回放播放录制的剪辑 ...................................... 79 缩略图屏幕 .......................................... 79 操作 ..................................................... 81 回放 ..................................................... 82 删除剪辑 ................................................. 83 添加/删除 OK 标记 .................................. 84 选择多个剪辑并对它们执行操作 ............. 85 随机选择多个剪辑 ............................... 85 连续选择多个剪辑 ............................... 86 修剪录制的剪辑 ...................................... 87 菜单显示和详细设置菜单屏幕中的基本操作 ........................... 88 菜单屏幕的显示和说明 ........................ 89 使用软件键盘输入文字 ........................ 90

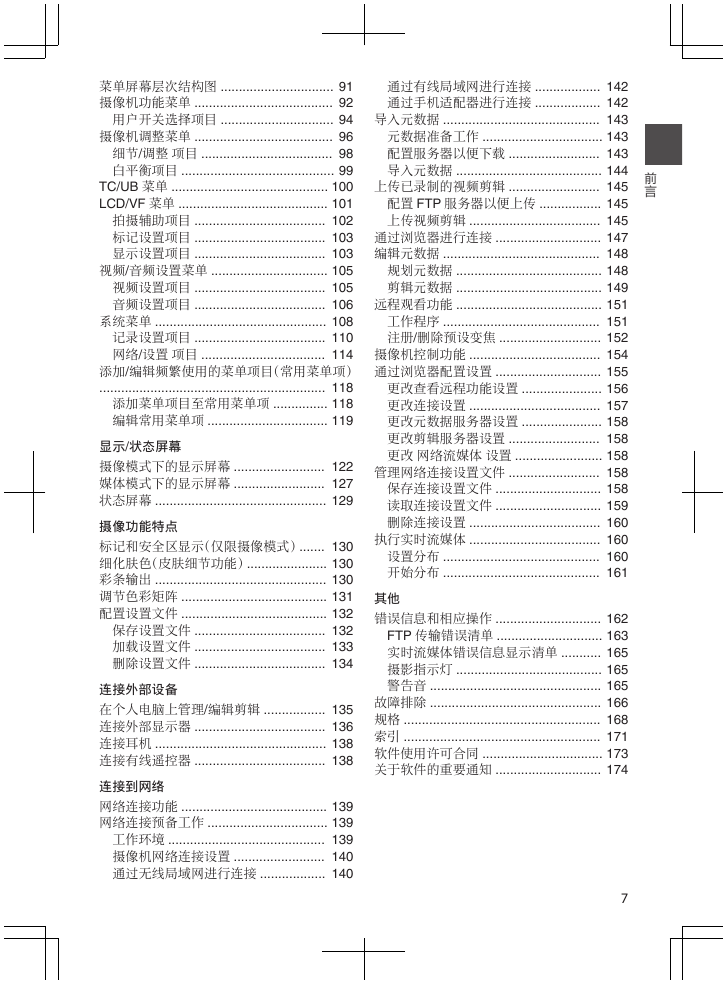

菜单屏幕层次结构图 ............................... 91 摄像机功能菜单 ...................................... 92 用户开关选择项目 ............................... 94 摄像机调整菜单 ...................................... 96 细节/调整项目 .................................... 98 白平衡项目 .......................................... 99 TC/UB 菜单 ........................................... 100 LCD/VF 菜单 ......................................... 101 拍摄辅助项目 .................................... 102 标记设置项目 .................................... 103 显示设置项目 .................................... 103 视频/音频设置菜单 ................................ 105 视频设置项目 .................................... 105 音频设置项目 .................................... 106 系统菜单 ............................................... 108 记录设置项目 .................................... 110 网络/设置项目 .................................. 114 添加/编辑频繁使用的菜单项目（常用菜单项） .............................................................. 118 添加菜单项目至常用菜单项 ............... 118 编辑常用菜单项 ................................. 119 显示/状态屏幕摄像模式下的显示屏幕 ......................... 122 媒体模式下的显示屏幕 ......................... 127 状态屏幕 ............................................... 129 摄像功能特点标记和安全区显示（仅限摄像模式） ....... 130 细化肤色（皮肤细节功能） ...................... 130 彩条输出 ............................................... 130 调节色彩矩阵 ........................................ 131 配置设置文件 ........................................ 132 保存设置文件 .................................... 132 加载设置文件 .................................... 133 删除设置文件 .................................... 134 连接外部设备在个人电脑上管理/编辑剪辑 ................. 135 连接外部显示器 .................................... 136 连接耳机 ............................................... 138 连接有线遥控器 .................................... 138 连接到网络网络连接功能 ........................................ 139 网络连接预备工作 ................................. 139 工作环境 ........................................... 139 摄像机网络连接设置 ......................... 140 通过无线局域网进行连接 .................. 140 前言通过有线局域网进行连接 .................. 142 通过手机适配器进行连接 .................. 142 导入元数据 ........................................... 143 元数据准备工作 ................................. 143 配置服务器以便下载 ......................... 143 导入元数据 ........................................ 144 上传已录制的视频剪辑 ......................... 145 配置 FTP 服务器以便上传 ................. 145 上传视频剪辑 .................................... 145 通过浏览器进行连接 ............................. 147 编辑元数据 ........................................... 148 规划元数据 ........................................ 148 剪辑元数据 ........................................ 149 远程观看功能 ........................................ 151 工作程序 ........................................... 151 注册/删除预设变焦 ............................ 152 摄像机控制功能 .................................... 154 通过浏览器配置设置 ............................. 155 更改查看远程功能设置 ...................... 156 更改连接设置 .................................... 157 更改元数据服务器设置 ...................... 158 更改剪辑服务器设置 ......................... 158 更改网络流媒体设置 ........................ 158 管理网络连接设置文件 ......................... 158 保存连接设置文件 ............................. 158 读取连接设置文件 ............................. 159 删除连接设置 .................................... 160 执行实时流媒体 .................................... 160 设置分布 ........................................... 160 开始分布 ........................................... 161 其他错误信息和相应操作 ............................. 162 FTP 传输错误清单 ............................. 163 实时流媒体错误信息显示清单 ........... 165 摄影指示灯 ........................................ 165 警告音 ............................................... 165 故障排除 ............................................... 166 规格 ...................................................... 168 索引 ...................................................... 171 软件使用许可合同 ................................. 173 关于软件的重要通知 ............................. 174 7 .

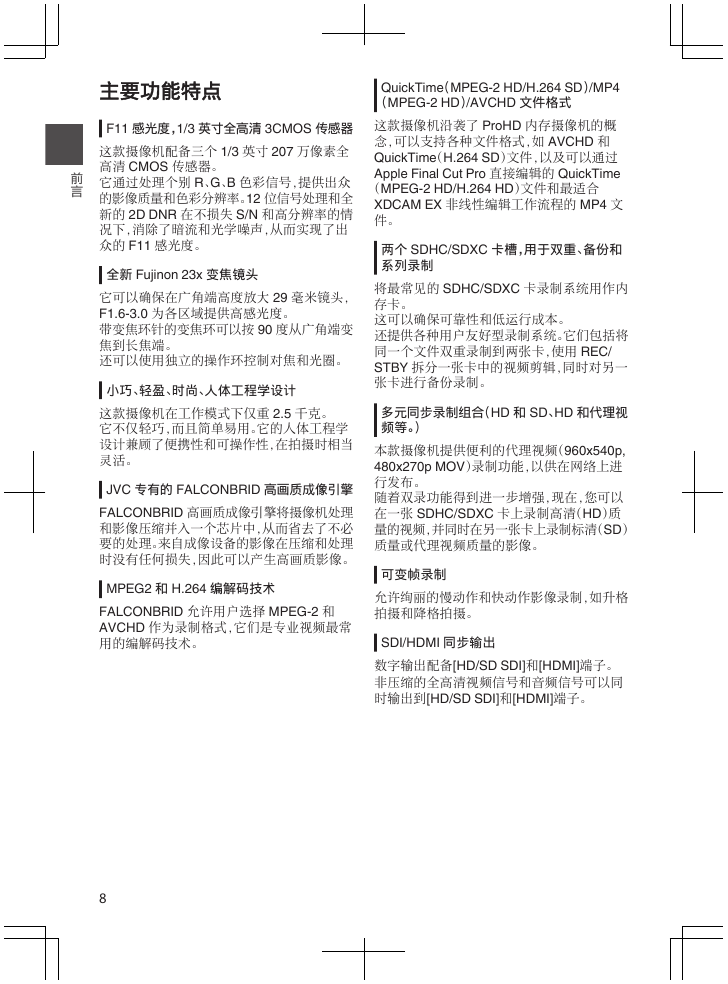

前言主要功能特点 F11 感光度，1/3 英寸全高清 3CMOS 传感器这款摄像机配备三个 1/3 英寸 207 万像素全高清 CMOS 传感器。它通过处理个别 R、G、B 色彩信号，提供出众的影像质量和色彩分辨率。12 位信号处理和全新的 2D DNR 在不损失 S/N 和高分辨率的情况下，消除了暗流和光学噪声，从而实现了出众的 F11 感光度。全新 Fujinon 23x 变焦镜头它可以确保在广角端高度放大 29 毫米镜头， F1.6-3.0 为各区域提供高感光度。带变焦环针的变焦环可以按 90 度从广角端变焦到长焦端。还可以使用独立的操作环控制对焦和光圈。小巧、轻盈、时尚、人体工程学设计这款摄像机在工作模式下仅重 2.5 千克。它不仅轻巧，而且简单易用。它的人体工程学设计兼顾了便携性和可操作性，在拍摄时相当灵活。 JVC 专有的 FALCONBRID 高画质成像引擎 FALCONBRID 高画质成像引擎将摄像机处理和影像压缩并入一个芯片中，从而省去了不必要的处理。来自成像设备的影像在压缩和处理时没有任何损失，因此可以产生高画质影像。 MPEG2 和 H.264 编解码技术 FALCONBRID 允许用户选择 MPEG-2 和 AVCHD 作为录制格式，它们是专业视频最常用的编解码技术。 QuickTime（MPEG-2 HD/H.264 SD）/MP4 （MPEG-2 HD）/AVCHD 文件格式这款摄像机沿袭了 ProHD 内存摄像机的概念，可以支持各种文件格式，如 AVCHD 和 QuickTime（H.264 SD）文件，以及可以通过 Apple Final Cut Pro 直接编辑的 QuickTime （MPEG-2 HD/H.264 HD）文件和最适合 XDCAM EX 非线性编辑工作流程的 MP4 文件。两个 SDHC/SDXC 卡槽，用于双重、备份和系列录制将最常见的 SDHC/SDXC 卡录制系统用作内存卡。这可以确保可靠性和低运行成本。还提供各种用户友好型录制系统。它们包括将同一个文件双重录制到两张卡，使用 REC/ STBY 拆分一张卡中的视频剪辑，同时对另一张卡进行备份录制。多元同步录制组合（HD 和 SD、HD 和代理视频等。）本款摄像机提供便利的代理视频（960x540p, 480x270p MOV）录制功能，以供在网络上进行发布。随着双录功能得到进一步增强，现在，您可以在一张 SDHC/SDXC 卡上录制高清（HD）质量的视频，并同时在另一张卡上录制标清（SD）质量或代理视频质量的影像。可变帧录制允许绚丽的慢动作和快动作影像录制，如升格拍摄和降格拍摄。 SDI/HDMI 同步输出数字输出配备[HD/SD SDI]和[HDMI]端子。非压缩的全高清视频信号和音频信号可以同时输出到[HD/SD SDI]和[HDMI]端子。 8
