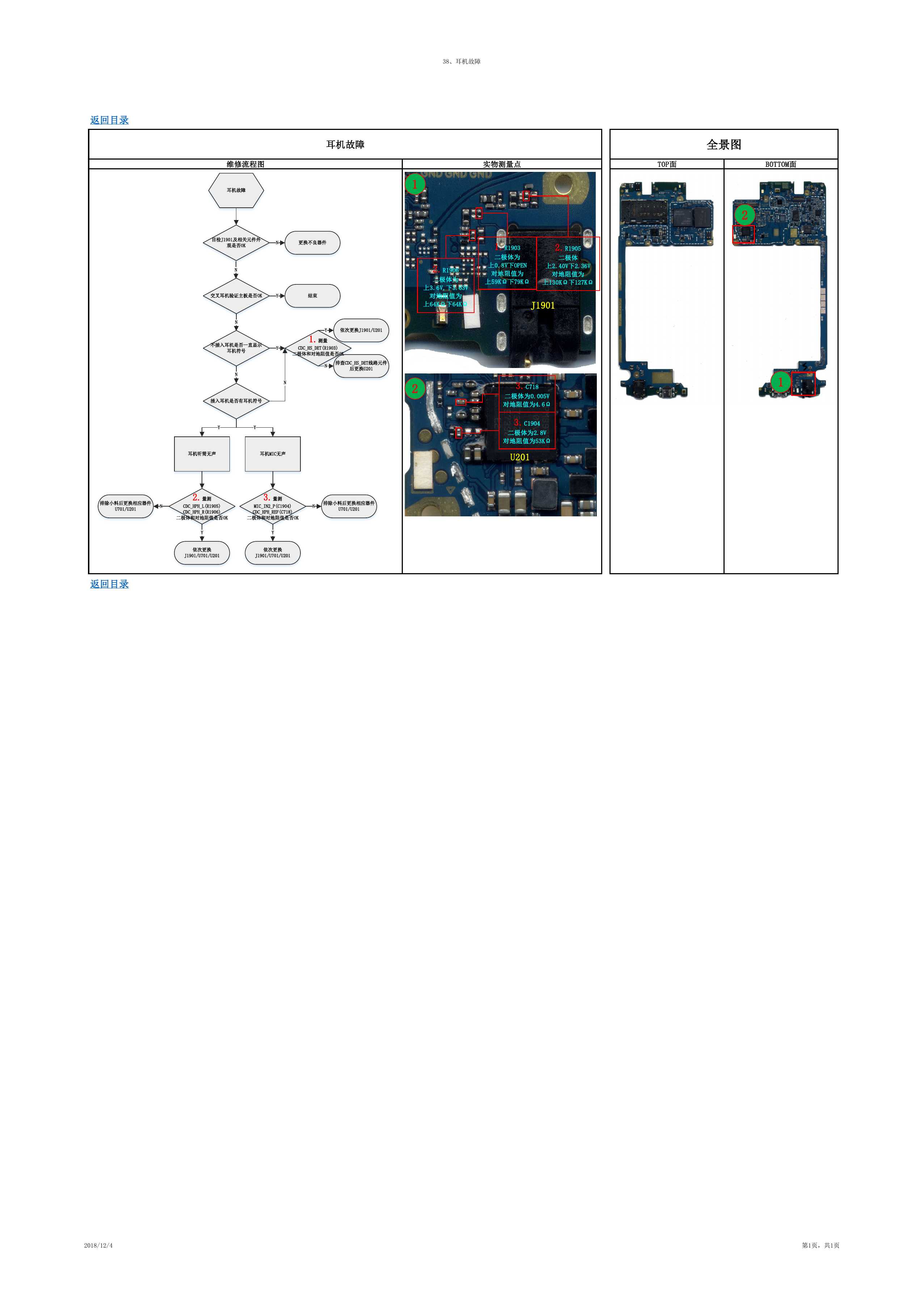

38、耳机故障 耳机故障 全景图 实物测量点 TOP面 BOTTOM面 1 2 2.R1906 二极体为 上3.6V,下3.63V 对地阻值为 上64KΩ下64KΩ 1.R1903 二极体为 上0.8V下OPEN 对地阻值为 2.R1905 二极体 上2.40V下2.36V 对地阻值为 上59KΩ下79KΩ 上130KΩ下127KΩ J1901 3.C718 二极体为0.005V 对地阻值为4.6Ω 3.C1904 二极体为2.8V 对地阻值为53KΩ U201 2 1 返回目录 维修流程图 耳机故障 目检J1901及相关元件外 观是否OK N 更换不良器件 N 交叉耳机验证主板是否OK Y 结束 N Y 依次更换J1901/U201 不插入耳机是否一直显示 耳机符号 1.测量 Y CDC_HS_DET(R1903) 二极体和对地阻值是否OK N 排查CDC_HS_DET线路元件 后更换U201 N N 插入耳机是否有耳机符号 Y Y 耳机听筒无声 耳机MIC无声 排除小料后更换相应器件 U701/U201 N 2.量测 CDC_HPH_L(R1905) CDC_HPH_R(R1906) 3.量测 MIC_IN2_P(C1904) CDC_HPH_REF(C718) 二极体和对地阻值是否OK 二极体和对地阻值是否OK Y Y 依次更换 J1901/U701/U201 依次更换 J1901/U701/U201 N 排除小料后更换相应器件 U701/U201 返回目录 2018/12/4 第1页，共1页
