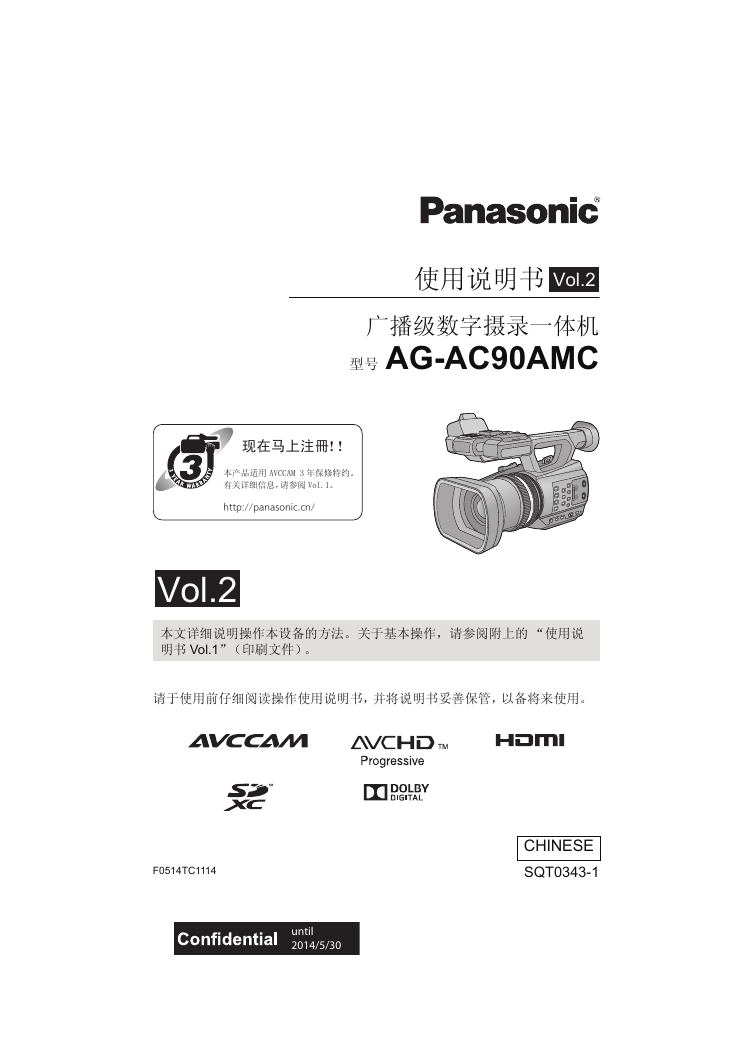

使用说明书 Vol.2 广播级数字摄录一体机型号 AG-AC90AMC ! ! Vol.2 本文详细说明操作本设备的方法。关于基本操作，请参阅附上的 “使用说明书 Vol.1”（印刷文件）。请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。 F0514TC1114 until 2014/5/30 CHINESE SQT0343-1

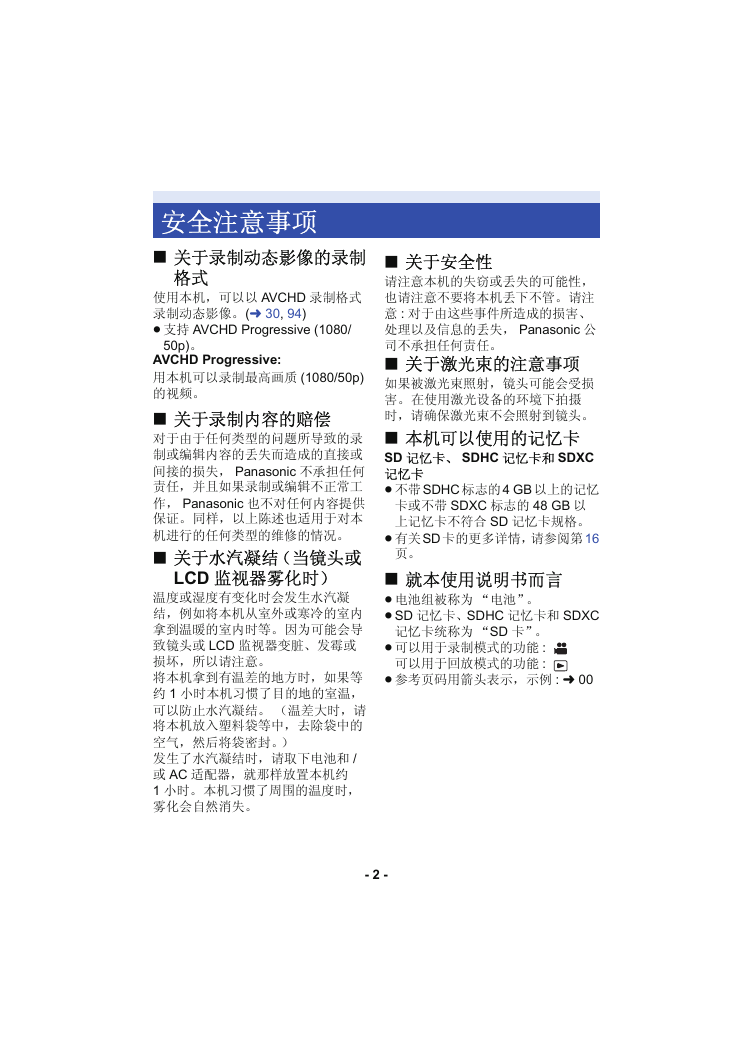

∫ 关于安全性请注意本机的失窃或丢失的可能性，也请注意不要将本机丢下不管。请注意 : 对于由这些事件所造成的损害、处理以及信息的丢失， Panasonic 公司不承担任何责任。 ∫ 关于激光束的注意事项如果被激光束照射，镜头可能会受损害。在使用激光设备的环境下拍摄时，请确保激光束不会照射到镜头。 ∫ 本机可以使用的记忆卡 SD 记忆卡、 SDHC 记忆卡和 SDXC 记忆卡 ≥ 不带SDHC 标志的4 GB 以上的记忆卡或不带 SDXC 标志的 48 GB 以上记忆卡不符合 SD 记忆卡规格。 ≥ 有关SD 卡的更多详情，请参阅第16 页。 ∫ 就本使用说明书而言 ≥ 电池组被称为 “电池”。 ≥SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为 “SD 卡”。 ≥ 可以用于录制模式的功能 : 可以用于回放模式的功能 : ≥ 参考页码用箭头表示，示例 : l 00 安全注意事项 ∫ 关于录制动态影像的录制格式使用本机，可以以 AVCHD 录制格式录制动态影像。 (l 30, 94) ≥ 支持 AVCHD Progressive (1080/ 50p)。 AVCHD Progressive: 用本机可以录制最高画质 (1080/50p) 的视频。 ∫ 关于录制内容的赔偿对于由于任何类型的问题所导致的录制或编辑内容的丢失而造成的直接或间接的损失， Panasonic 不承担任何责任，并且如果录制或编辑不正常工作， Panasonic 也不对任何内容提供保证。同样，以上陈述也适用于对本机进行的任何类型的维修的情况。 ∫ 关于水汽凝结（当镜头或 LCD 监视器雾化时）温度或湿度有变化时会发生水汽凝结，例如将本机从室外或寒冷的室内拿到温暖的室内时等。因为可能会导致镜头或 LCD 监视器变脏、发霉或损坏，所以请注意。将本机拿到有温差的地方时，如果等约 1 小时本机习惯了目的地的室温，可以防止水汽凝结。（温差大时，请将本机放入塑料袋等中，去除袋中的空气，然后将袋密封。）发生了水汽凝结时，请取下电池和 / 或 AC 适配器，就那样放置本机约 1 小时。本机习惯了周围的温度时，雾化会自然消失。 - 2 -

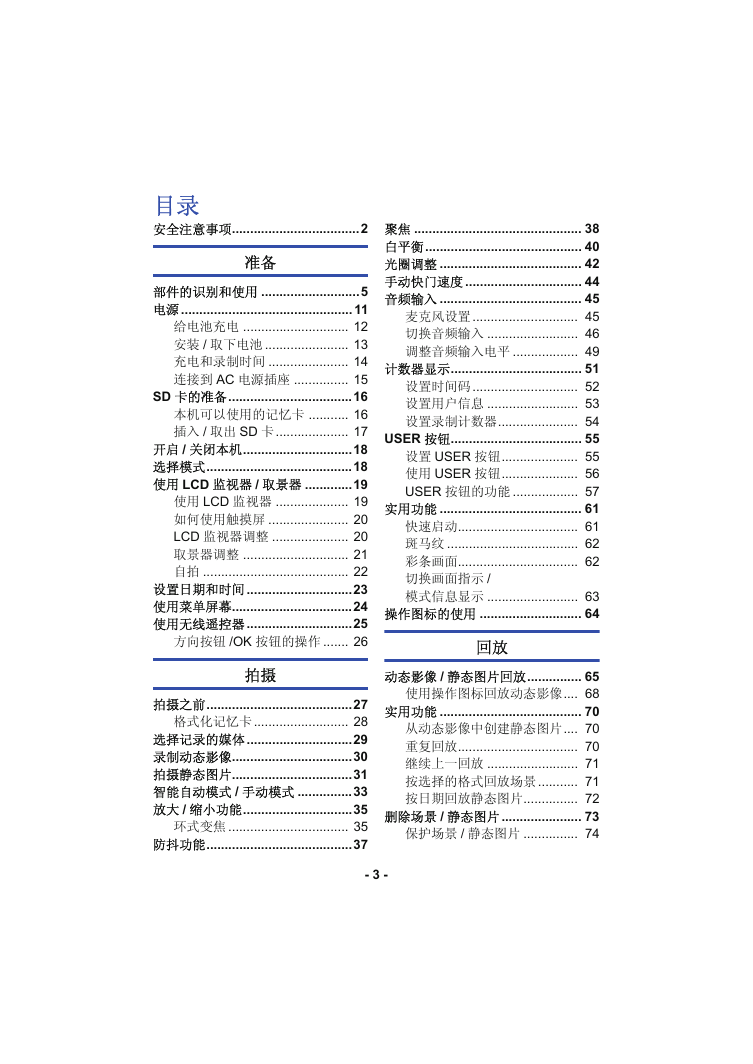

目录安全注意事项...................................2 准备部件的识别和使用 ...........................5 电源............................................... 11 给电池充电 ............................. 12 安装 / 取下电池 ....................... 13 充电和录制时间 ...................... 14 连接到 AC 电源插座 ............... 15 SD 卡的准备..................................16 本机可以使用的记忆卡 ........... 16 插入 / 取出 SD 卡.................... 17 开启 / 关闭本机..............................18 选择模式........................................18 使用 LCD 监视器 / 取景器 .............19 使用 LCD 监视器 .................... 19 如何使用触摸屏 ...................... 20 LCD 监视器调整 ..................... 20 取景器调整 ............................. 21 自拍 ........................................ 22 设置日期和时间.............................23 使用菜单屏幕.................................24 使用无线遥控器.............................25 方向按钮 /OK 按钮的操作 ....... 26 拍摄拍摄之前........................................27 格式化记忆卡.......................... 28 选择记录的媒体.............................29 录制动态影像.................................30 拍摄静态图片.................................31 智能自动模式 / 手动模式 ...............33 放大 / 缩小功能..............................35 环式变焦 ................................. 35 防抖功能........................................37 聚焦 .............................................. 38 白平衡........................................... 40 光圈调整 ....................................... 42 手动快门速度 ................................ 44 音频输入 ....................................... 45 麦克风设置............................. 45 切换音频输入 ......................... 46 调整音频输入电平 .................. 49 计数器显示.................................... 51 设置时间码............................. 52 设置用户信息 ......................... 53 设置录制计数器...................... 54 USER 按钮.................................... 55 设置 USER 按钮..................... 55 使用 USER 按钮..................... 56 USER 按钮的功能 .................. 57 实用功能 ....................................... 61 快速启动................................. 61 斑马纹 .................................... 62 彩条画面................................. 62 切换画面指示 / 模式信息显示 ......................... 63 操作图标的使用 ............................ 64 回放动态影像 / 静态图片回放............... 65 使用操作图标回放动态影像.... 68 实用功能 ....................................... 70 从动态影像中创建静态图片.... 70 重复回放................................. 70 继续上一回放 ......................... 71 按选择的格式回放场景........... 71 按日期回放静态图片............... 72 删除场景 / 静态图片...................... 73 保护场景 / 静态图片 ............... 74 - 3 -

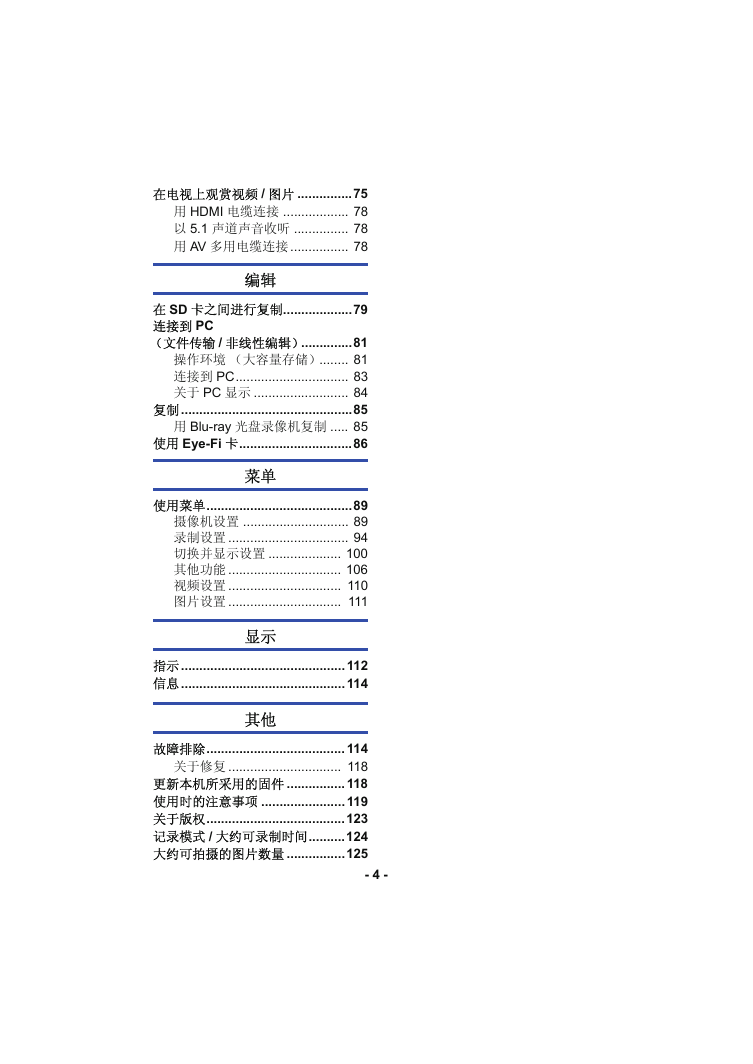

在电视上观赏视频 / 图片 ...............75 用 HDMI 电缆连接 .................. 78 以 5.1 声道声音收听 ............... 78 用 AV 多用电缆连接................ 78 编辑在 SD 卡之间进行复制...................79 连接到 PC （文件传输 / 非线性编辑）..............81 操作环境（大容量存储）........ 81 连接到 PC............................... 83 关于 PC 显示 .......................... 84 复制...............................................85 用 Blu-ray 光盘录像机复制 ..... 85 使用 Eye-Fi 卡...............................86 菜单使用菜单........................................89 摄像机设置 ............................. 89 录制设置 ................................. 94 切换并显示设置 .................... 100 其他功能 ............................... 106 视频设置 ............................... 110 图片设置 ............................... 111 显示指示.............................................112 信息.............................................114 其他故障排除...................................... 114 关于修复 ............................... 118 更新本机所采用的固件 ................118 使用时的注意事项 .......................119 关于版权......................................123 记录模式 / 大约可录制时间..........124 大约可拍摄的图片数量 ................125 - 4 -

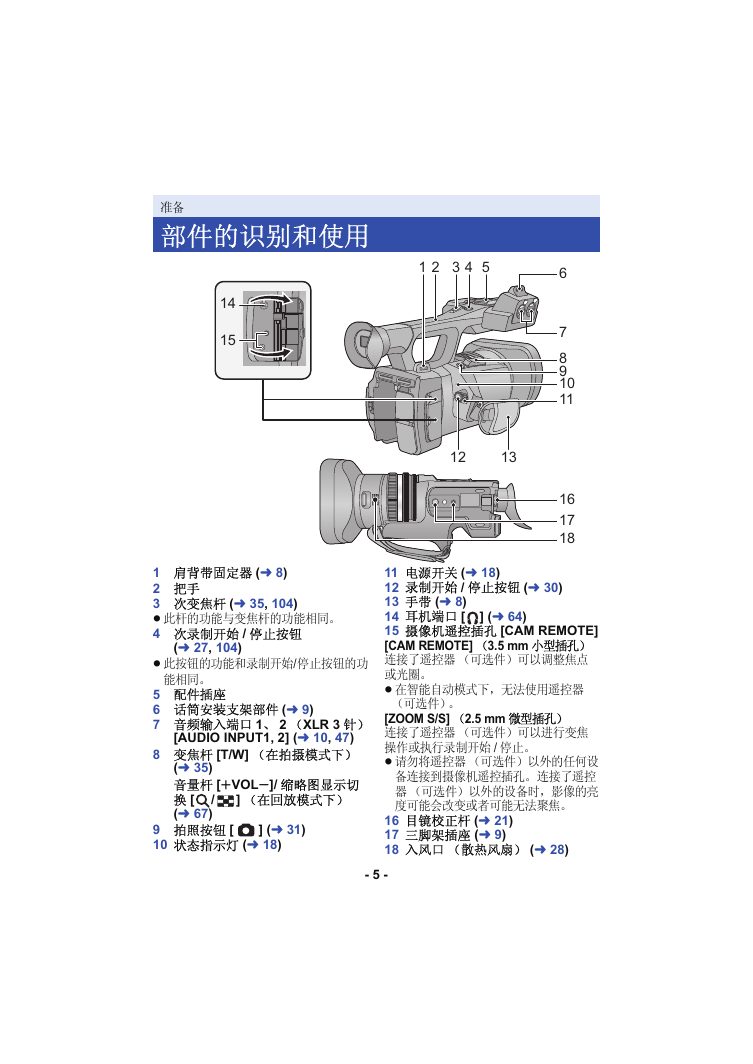

准备部件的识别和使用 321 4 5 14 15 12 13 6 7 8 9 10 11 16 17 18 1 肩背带固定器 (l 8) 2 把手 3 次变焦杆 (l 35, 104) ≥ 此杆的功能与变焦杆的功能相同。 4 次录制开始 / 停止按钮 (l 27, 104) ≥ 此按钮的功能和录制开始/停止按钮的功能相同。 5 配件插座 6 话筒安装支架部件 (l 9) 7 音频输入端口 1、 2 （XLR 3 针） [AUDIO INPUT1, 2] (l 10, 47) 8 变焦杆 [T/W] （在拍摄模式下） (l 35) 音量杆 [rVOLs]/ 缩略图显示切 / 换 [ (l 67) ] （在回放模式下） 9 拍照按钮 [ 10 状态指示灯 (l 18) ] (l 31) ] (l 64) 11 电源开关 (l 18) 12 录制开始 / 停止按钮 (l 30) 13 手带 (l 8) 14 耳机端口 [ 15 摄像机遥控插孔 [CAM REMOTE] [CAM REMOTE] （3.5 mm 小型插孔）连接了遥控器（可选件）可以调整焦点或光圈。 ≥ 在智能自动模式下，无法使用遥控器（可选件）。 [ZOOM S/S] （2.5 mm 微型插孔）连接了遥控器（可选件）可以进行变焦操作或执行录制开始 / 停止。 ≥ 请勿将遥控器（可选件）以外的任何设备连接到摄像机遥控插孔。连接了遥控器（可选件）以外的设备时，影像的亮度可能会改变或者可能无法聚焦。 16 目镜校正杆 (l 21) 17 三脚架插座 (l 9) 18 入风口（散热风扇） (l 28) - 5 -

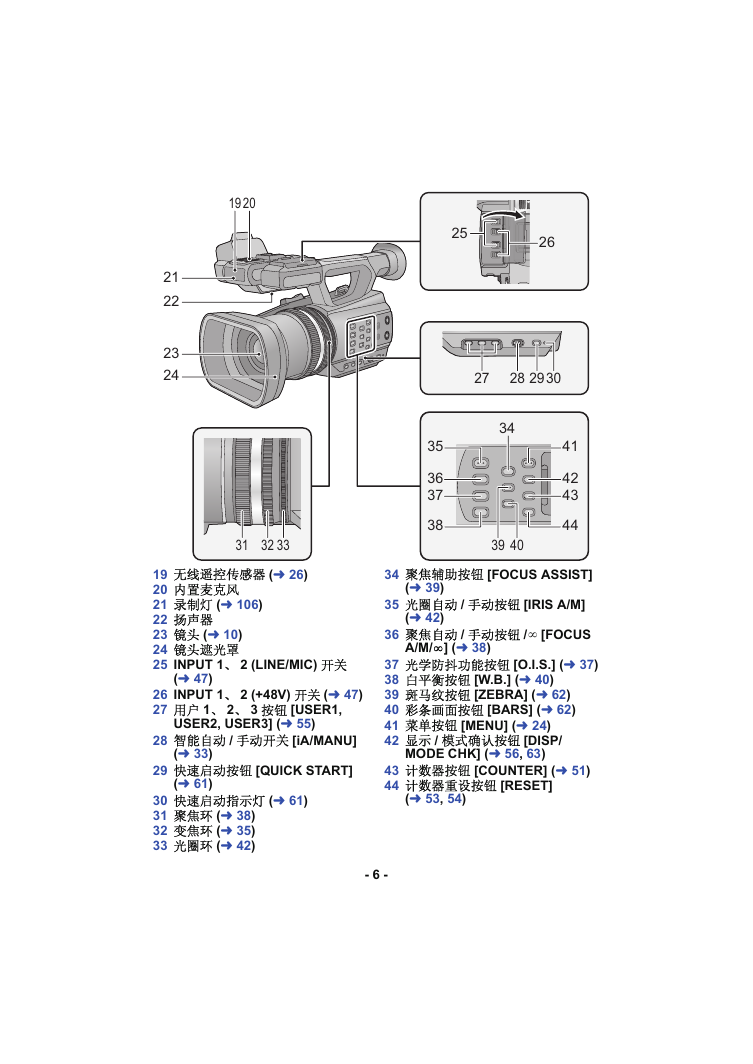

1920 21 22 23 24 31 32 33 25 26 27 28 2930 34 39 40 41 42 43 44 35 36 37 38 19 无线遥控传感器 (l 26) 20 内置麦克风 21 录制灯 (l 106) 22 扬声器 23 镜头 (l 10) 24 镜头遮光罩 25 INPUT 1、 2 (LINE/MIC) 开关 (l 47) 26 INPUT 1、 2 (+48V) 开关 (l 47) 27 用户 1、 2、 3 按钮 [USER1, 28 智能自动 / 手动开关 [iA/MANU] USER2, USER3] (l 55) (l 33) (l 61) 29 快速启动按钮 [QUICK START] 30 快速启动指示灯 (l 61) 31 聚焦环 (l 38) 32 变焦环 (l 35) 33 光圈环 (l 42) 34 聚焦辅助按钮 [FOCUS ASSIST] 35 光圈自动 / 手动按钮 [IRIS A/M] (l 39) (l 42) A/M/¶] (l 38) 36 聚焦自动 / 手动按钮 /¶ [FOCUS 37 光学防抖功能按钮 [O.I.S.] (l 37) 38 白平衡按钮 [W.B.] (l 40) 39 斑马纹按钮 [ZEBRA] (l 62) 40 彩条画面按钮 [BARS] (l 62) 41 菜单按钮 [MENU] (l 24) 42 显示 / 模式确认按钮 [DISP/ MODE CHK] (l 56, 63) 43 计数器按钮 [COUNTER] (l 51) 44 计数器重设按钮 [RESET] (l 53, 54) - 6 -

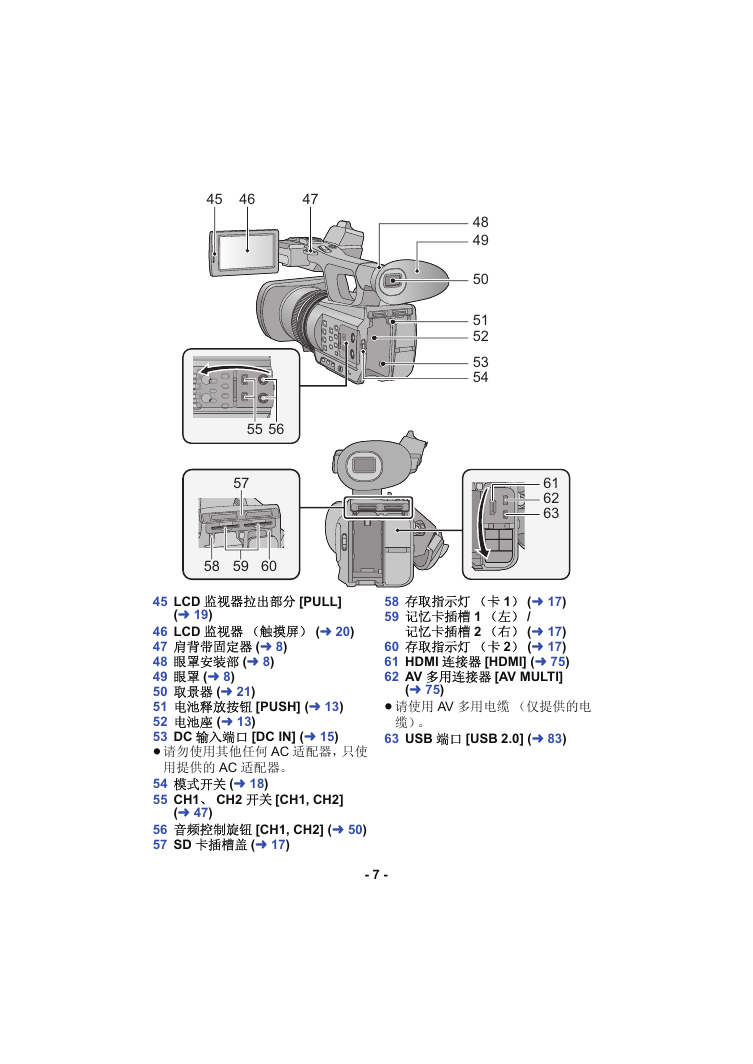

45 46 47 55 56 57 58 59 60 48 49 50 51 52 53 54 61 62 63 58 存取指示灯（卡 1） (l 17) 59 记忆卡插槽 1 （左） / 记忆卡插槽 2 （右） (l 17) 60 存取指示灯（卡 2） (l 17) 61 HDMI 连接器 [HDMI] (l 75) 62 AV 多用连接器 [AV MULTI] (l 75) ≥ 请使用 AV 多用电缆（仅提供的电缆）。 63 USB 端口 [USB 2.0] (l 83) 45 LCD 监视器拉出部分 [PULL] (l 19) 46 LCD 监视器（触摸屏） (l 20) 47 肩背带固定器 (l 8) 48 眼罩安装部 (l 8) 49 眼罩 (l 8) 50 取景器 (l 21) 51 电池释放按钮 [PUSH] (l 13) 52 电池座 (l 13) 53 DC 输入端口 [DC IN] (l 15) ≥ 请勿使用其他任何 AC 适配器，只使用提供的 AC 适配器。 54 模式开关 (l 18) 55 CH1、 CH2 开关 [CH1, CH2] (l 47) 56 音频控制旋钮 [CH1, CH2] (l 50) 57 SD 卡插槽盖 (l 17) - 7 -

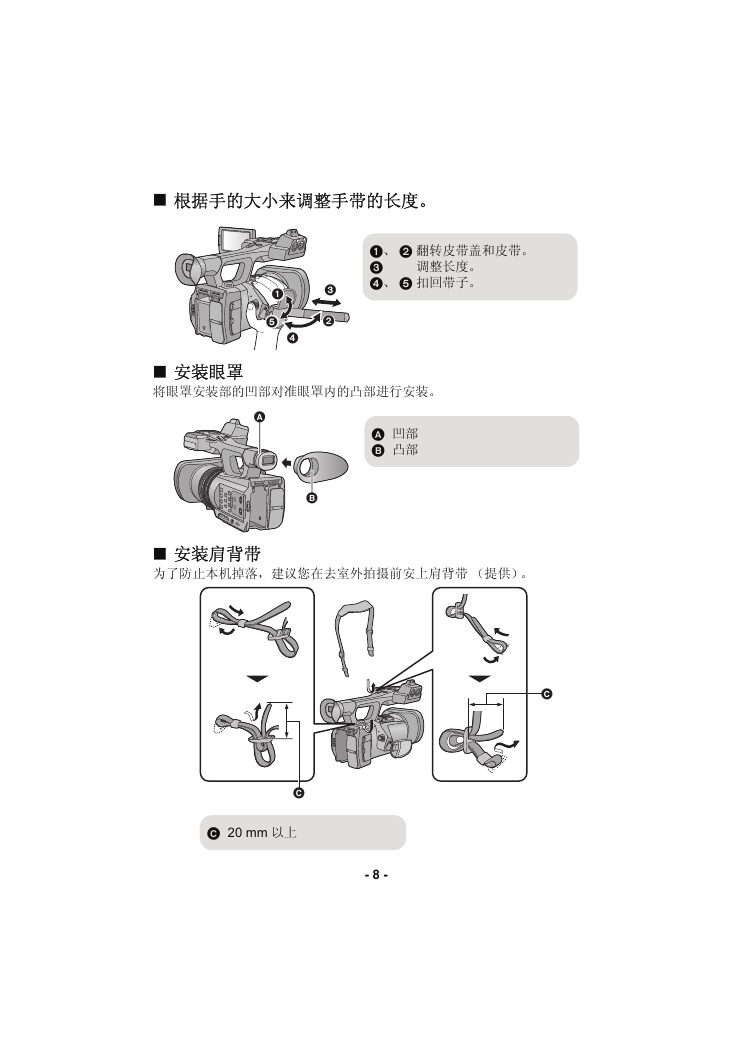

∫ 根据手的大小来调整手带的长度。 1、 2 翻转皮带盖和皮带。调整长度。 3 4、 5 扣回带子。      ∫ 安装眼罩将眼罩安装部的凹部对准眼罩内的凸部进行安装。   A 凹部 B 凸部 ∫ 安装肩背带为了防止本机掉落，建议您在去室外拍摄前安上肩背带（提供）。   C 20 mm 以上 - 8 -
